Programación de Radios Bidireccionales VHF: Una Guía Exhaustiva

La programación de radios bidireccionales, especialmente para aquellos que se inician en el mundo de la radiocomunicación, puede parecer una tarea compleja. Sin embargo, con la orientación y el conocimiento adecuados, este proceso se vuelve sorprendentemente sencillo. Esta guía completa desentraña los detalles de la programación de radios bidireccionales, proporcionando la información esencial para configurar sus dispositivos con éxito y lograr un rendimiento y una comunicación óptimos.

Comprendiendo los Fundamentos de las Radios Bidireccionales

Las radios bidireccionales, comúnmente conocidas como walkie-talkies, son dispositivos de comunicación portátiles que permiten a los usuarios transmitir y recibir mensajes a través de frecuencias específicas. Su versatilidad las hace indispensables en una amplia gama de industrias, incluyendo seguridad pública, construcción, logística y operaciones de respuesta a emergencias. Antes de abordar la programación, es crucial familiarizarse con los componentes básicos de una radio bidireccional. Estos elementos clave incluyen la antena, la batería, el teclado, la pantalla y el control de volumen. Una comprensión clara de estos componentes facilitará enormemente el proceso de configuración y operación.

Las radios de muy alta frecuencia (VHF) y frecuencia ultra alta (UHF) son, con diferencia, el tipo de radio más utilizado por gobiernos, fuerzas armadas, policía, organizaciones marítimas y equipos de respuesta a emergencias. Estas bandas de frecuencia son seleccionadas debido a su fiabilidad en entornos donde las redes de comunicación convencionales pueden ser inestables o colapsar. Las ondas de radio VHF ocupan la banda entre 30 y 300 megahercios (MHz), mientras que las ondas de radio UHF abarcan el rango entre 300 MHz y 3 gigahercios (GHz).

Conceptos Básicos de Programación

Para iniciar el proceso de programación de una radio bidireccional, es indispensable contar con el software y los cables de programación adecuados. Cada modelo de radio requiere un software específico, por lo que es fundamental investigar y adquirir la versión correcta para su dispositivo. Posteriormente, deberá conectar su radio a una computadora mediante el cable de programación, el cual generalmente se conecta al puerto designado en el lateral o la parte posterior del equipo. Este cable es el conducto para transferir la información de configuración.

Programación de Frecuencias: El Corazón de la Comunicación

Uno de los aspectos más críticos en la programación de una radio bidireccional es la configuración de las frecuencias. Las frecuencias determinan los canales a través de los cuales su radio puede transmitir y recibir, haciendo esencial la programación de las frecuencias correctas para sus necesidades específicas. Para ello, deberá acceder al software de programación e ingresar las frecuencias deseadas para cada canal. Es de suma importancia asegurarse de poseer las licencias y permisos necesarios para utilizar las frecuencias que planea programar, cumpliendo así con la normativa vigente.

Las ondas de radio VHF y UHF se propagan principalmente por una trayectoria de línea visual. Esto significa que no siguen la curvatura de la Tierra y pueden ser bloqueadas por obstáculos significativos como colinas, montañas o estructuras densas. La distancia máxima teórica de emisión de una radio VHF es de aproximadamente 160 km, mientras que para una radio UHF es de unos 60 km. Sin embargo, estas distancias son altamente variables y dependen de múltiples factores operativos y ambientales. En la práctica, las señales VHF y UHF raramente alcanzan sus máximos potenciales debido a estas limitaciones.

Distancias Aproximadas para la Comunicación VHF:

• Dispositivo portátil a dispositivo portátil: Aproximadamente 5 km (dependiendo del terreno).
• De vehículo a vehículo: Aproximadamente 20 km (dependiendo del terreno).
• De vehículo a base: Aproximadamente 30 km (dependiendo del terreno).
• De base a base: Aproximadamente 50 km (dependiendo del terreno).

Adaptado de RedR.

A pesar de estas limitaciones, las ondas VHF/UHF pueden atravesar edificios y otras estructuras radioeléctricas transparentes. No obstante, cualquier objeto puede causar algún tipo de interferencia. Aunque una radio VHF/UHF pueda funcionar dentro de un edificio, la señal será más débil, y cuantos más edificios haya en las inmediaciones, mayor será la afectación de la señal. El uso de comunicaciones VHF/UHF en entornos urbanos densos, bosques espesos o valles profundos limitará aún más el alcance efectivo.

Programación de Canales: Organización y Eficiencia

Además de las frecuencias, la programación de canales en su radio bidireccional es fundamental para organizar y cambiar rápidamente entre diferentes frecuencias. Al programar canales, puede asignar nombres o números descriptivos a cada uno para facilitar su identificación. Algunas radios ofrecen funcionalidades adicionales como la priorización de canales, la configuración de niveles de silenciamiento (squelch) y el ajuste de la potencia de transmisión para cada canal. Una organización eficaz de los canales agilizará su proceso de comunicación y asegurará un acceso rápido a las frecuencias necesarias.

Funciones Avanzadas de Programación: Maximizando Capacidades

Muchos radios bidireccionales incorporan funciones de programación avanzadas que pueden enriquecer significativamente su experiencia de comunicación. Estas funciones pueden incluir encriptación, escaneo de canales, escaneo prioritario, llamadas grupales y alertas de emergencia. La encriptación permite proteger la confidencialidad de sus transmisiones, mientras que el escaneo le permite monitorear múltiples canales simultáneamente. El escaneo prioritario otorga preferencia a canales específicos para llamadas entrantes, y la llamada grupal facilita la comunicación con varios usuarios en el mismo canal. La comprensión y el uso de estas funciones avanzadas le permitirán aprovechar al máximo las capacidades de su radio bidireccional.

Problemas Comunes en las Comunicaciones VHF/UHF y Soluciones

Los usuarios de radios VHF/UHF pueden enfrentarse a varios problemas comunes que afectan la calidad y fiabilidad de la comunicación:

• Puntos Muertos: Son zonas donde la señal es inexistente, impidiendo la comunicación. Estos puntos son causados por objetos de tamaño o densidad considerable que bloquean la señal, ya sea entrante o saliente.

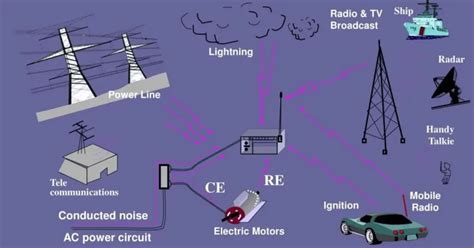

• Interferencias Electromagnéticas: Objetos que generan corrientes eléctricas significativas, como líneas eléctricas aéreas o centrales eléctricas, pueden bloquear o interferir las señales, incluso si la fuente de la interferencia electromagnética no se encuentra directamente entre las dos radios que experimentan el problema.
• Dirección de la Antena: Las radios VHF/UHF transmiten señales mediante propagación en línea visual. Sus señales funcionan de manera óptima cuando son perpendiculares a la superficie terrestre. Para lograr el mejor rendimiento, el borde largo de la antena debe apuntar al horizonte, mientras que la punta de la antena debe estar orientada hacia el cielo.

Walkie-Talkies VHF/UHF: Portabilidad y Aplicaciones

A pesar de las limitaciones inherentes al uso de VHF/UHF para la comunicación bidireccional, la gran mayoría de las organizaciones de respuesta prefieren estas radios por su portabilidad. Existe una amplia gama de fabricantes de equipos de radio VHF/UHF portátiles disponibles para organizaciones humanitarias. Aunque es posible programar dispositivos de diferentes fabricantes para que operen en las mismas frecuencias e interoperen entre sí, se desaconseja firmemente la compra de modelos de radio radicalmente diferentes para evitar complicaciones en la compatibilidad y el mantenimiento.

Los usuarios de radios VHF/UHF deben estar familiarizados con el encendido correcto de sus equipos, el ajuste del volumen y la navegación entre los diferentes canales. Cada fabricante puede tener normas y modos de operación ligeramente distintos, por lo que es esencial que los usuarios se familiaricen con el manual de su equipo específico.

Dependiendo del entorno de seguridad, los usuarios pueden ser instruidos para mantener sus radios encendidas en todo momento y continuamente cargadas. Es crucial disponer de estaciones base de carga y baterías de repuesto para asegurar la operatividad de las radios incluso en caso de cortes de energía. Asimismo, los usuarios deben familiarizarse con los procedimientos de carga y sustitución de baterías. Si la carga de una radio dura menos de 2 o 3 horas, se debe solicitar una batería de repuesto.

Estaciones Base VHF/UHF: Ampliando el Alcance

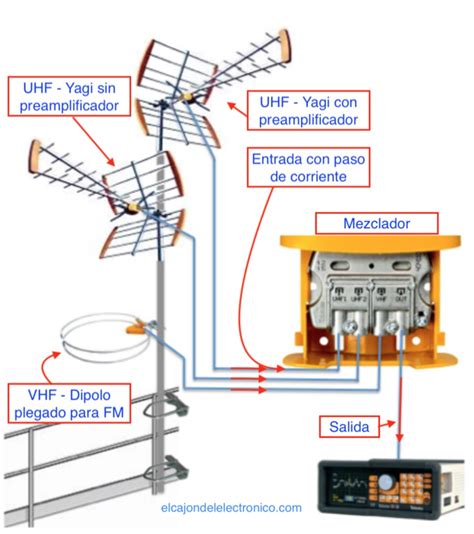

Las instalaciones de antenas en tejados para estaciones base VHF/UHF son significativamente mayores que las antenas de las radios portátiles, aunque, en comparación con otros tipos de comunicación inalámbrica, sus dimensiones son relativamente pequeñas. Una antena VHF/UHF instalada en un tejado debe ser capaz de emitir y recibir en las mismas frecuencias que las radios móviles previstas, y ser compatible con la estación base en uso. Además, debe permitir la comunicación bidireccional dúplex. Algunas antenas VHF/UHF están diseñadas para permitir dos canales de entrada y salida simultáneamente, mientras que otras configuraciones pueden requerir la instalación de dos antenas a una distancia relativamente cercana.

Las antenas instaladas en tejados se conectarán a las estaciones base de radio a través de cables propietarios y, a menos que se configure de otra manera, recibirán su energía de dichas estaciones. Estas antenas deben instalarse en el punto más alto del tejado del edificio, sin obstrucciones en ningún lado. La instalación debe realizarse de forma vertical, de modo que el borde largo de la antena apunte al horizonte mientras que el punto estrecho mire directamente hacia arriba. Para ello, la antena suele fijarse a un poste metálico resistente que se sujeta al lateral del edificio, el cual también se puede utilizar para aumentar la altura de la antena según sea necesario. Algunos organismos pueden fijar la antena a torres de radio independientes para alcanzar la altura suficiente.

Radios VHF/UHF para Vehículos: Movilidad y Potencia Continua

El uso de transmisores-receptores VHF/UHF en vehículos es también muy habitual. Diversos fabricantes ofrecen kits de instalación en vehículos y radios específicas para automóviles, que se instalan de forma permanente sobre, dentro o debajo del salpicadero. Una radio VHF/UHF instalada en un vehículo no necesariamente otorga un mayor alcance de comunicación ni mejora notablemente la funcionalidad; de hecho, este tipo de radio comparte las mismas limitaciones que las demás comunicaciones VHF/UHF.

Sin embargo, presenta la ventaja de obtener su energía de la batería del coche, lo que se traduce en periodos de funcionamiento significativamente más largos siempre que la batería del vehículo esté operativa o el vehículo esté en movimiento. Un transmisor-receptor VHF/UHF para vehículos estará permanentemente conectado al sistema eléctrico del vehículo y requiere instalaciones especiales, ya que puede ser necesario hacer agujeros en el salpicadero y tirar del cableado hasta el motor del vehículo para conectarlo a la batería. También se requerirá la conexión permanente de cables a la antena, lo que también podría necesitar una instalación especializada.

Antenas Yagi y Otras Configuraciones Antena

Las antenas Yagi son un tipo de antena direccional ampliamente utilizada en frecuencias muy altas (VHF). Para la recepción de televisión, la antena Yagi, junto con la antena LP (Low Profile), se utiliza debido a su mayor ancho de banda. Las antenas helicoidales y de dipolo cruzado se emplean en la comunicación por satélite, ya que utilizan polarización circular. Para obtener una ganancia aún mayor, se pueden montar varias antenas Yagi o helicoidales juntas para formar antenas de array. Ciertas subpartidas de la banda VHF tienen usos estandarizados a nivel mundial.

Programación de Radios "Canaleras" con Software Moderno

En el mundo de la radiocomunicación, las radios conocidas como "canaleras" son generalmente diseñadas para fines comerciales. Con el paso de los años y la evolución tecnológica, muchas de estas radios han quedado en desuso. Sin embargo, para aplicaciones específicas, como mantener una escucha constante en una frecuencia determinada (por ejemplo, 145.750 MHz para una rueda de amigos), estas radios siguen siendo valiosas.

El desafío actual radica en la compatibilidad del software de programación antiguo con los sistemas operativos modernos. La mayoría de los sistemas operativos actuales son de 64 bits y no permiten ejecutar software de 16 bits. Para superar este obstáculo, se pueden emplear emuladores de DOS como DOSBox o máquinas virtuales que ejecuten DOS. Ambas soluciones tienen ventajas y desventajas, y su efectividad puede variar según el equipo y el software de programación.

El problema del puerto serie se puede solucionar utilizando un conversor USB-Serie y un cable de programación específico para la marca y modelo de la radio. Se recomienda el chip PL2303 de Prolific como una opción fiable para estos conversores.

Al utilizar DOSBox, es posible emular el entorno DOS y ejecutar aplicaciones de 16 bits. Para ello, se deben mapear discos duros locales y puertos serie al emulador. Primero, se identifica el número de puerto COM asignado por Windows al conversor USB-Serie en el administrador de dispositivos. Luego, este puerto se presenta al emulador, ya sea modificando el archivo de configuración de DOSBox o mediante la línea de comandos al iniciar el emulador. La sintaxis para presentar el puerto es similar en ambos métodos. Por ejemplo, se puede configurar el COM10 de Windows para que sea reconocido como COM1 dentro del emulador.

Dentro de DOSBox, se puede acceder a una consola para verificar la correcta configuración de los comandos. Es aconsejable realizar la programación con una carga fantasma conectada para evitar daños al transmisor.

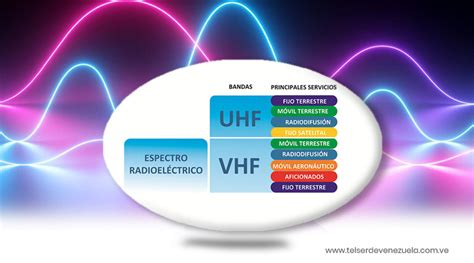

Diferencias Clave entre VHF y UHF: ¿Cuál es la Mejor Opción?

La elección entre una radio VHF (Very High Frequency) y UHF (Ultra High Frequency) depende fundamentalmente de la aplicación y el entorno de uso.

• VHF: Es ideal para uso en exteriores y en áreas abiertas, donde las obstrucciones son mínimas. Las señales VHF viajan distancias considerables si no son interrumpidas por barreras. Es la opción preferida para comunicaciones marítimas, ya que permite contactar a navegantes cercanos en caso de emergencia. El canal 16 de VHF es el canal de llamada de emergencia marina. Las señales VHF pueden atravesar muros de edificios y ser recibidas en interiores, aunque en zonas urbanas las reflexiones de los edificios pueden causar propagación multicamino, afectando la recepción de televisión. El ruido radioeléctrico atmosférico y las interferencias de equipos eléctricos son menos problemáticos en esta banda que en bandas inferiores. La banda VHF es la primera en la que las antenas de transmisión eficientes son lo suficientemente pequeñas como para ser montadas en vehículos y dispositivos portátiles, lo que la hace adecuada para sistemas de radio móviles terrestres bidireccionales, comunicaciones con aeronaves (Airband) y comunicaciones marítimas. El alcance de la transmisión VHF está influenciado por la potencia del transmisor, la sensibilidad del receptor y la distancia al horizonte, ya que las señales VHF se propagan en condiciones normales como un fenómeno cercano a la línea de visión.

• UHF: Es una mejor opción para la comunicación en interiores, edificios, y entornos urbanos densos. Las ondas UHF son más cortas, lo que les permite superar una mayor cantidad de obstáculos como rocas y árboles con mayor facilidad. Las ondas UHF son más eficientes para transmitir datos y tienen una mayor capacidad para trasladar información, haciéndolas ideales para telefonía móvil, redes inalámbricas y sistemas de comunicaciones de corto alcance. La banda UHF se utiliza en entornos saturados donde pueden existir obstáculos en la comunicación, por lo que se emplea comúnmente en almacenes, construcción, manufactura y equipos de atención médica para comunicarse dentro de edificios y entre departamentos. Los usuarios más comunes de la banda UHF son funcionarios de seguridad pública como bomberos, policía y servicios médicos de emergencia. Las ondas UHF tienen una capacidad superior para penetrar obstáculos y reducir la interferencia de otras señales de radio en comparación con las ondas VHF. Son ideales para la transmisión de datos, ya que pueden transportar grandes cantidades de información con una excelente calidad de señal. La alta capacidad de la banda UHF ha permitido avances significativos en la tecnología móvil, facilitando la comunicación en tiempo real y la disponibilidad de internet en movimiento. Las longitudes de onda de UHF son cortas, por lo que las antenas para radios UHF son típicamente pequeñas y compactas.

En resumen, la principal diferencia entre UHF y VHF radica en el alcance y la capacidad de penetración de obstáculos. Las ondas de radio UHF son más pequeñas que las VHF, lo que resulta en una recepción más amplia en entornos con barreras. Por el contrario, las VHF tienen longitudes de onda más largas, pero su alcance se ve reducido por la degradación de la señal ante obstáculos como árboles o colinas.

Otra diferencia a considerar es la duración de la batería. Las radios UHF tienden a consumir más batería debido a su mayor frecuencia de operación.

Consideraciones Adicionales para la Programación y Uso

• Compatibilidad de Bandas de Frecuencia: Para asegurar la compatibilidad con sistemas de radio existentes, es crucial permanecer dentro de la misma banda de frecuencia.
• Licencias y Regulaciones: Es vital identificar qué frecuencias están autorizadas en cada país, ya que existen licencias y regulaciones específicas para radios VHF y UHF.
• Mejora del Rango: Una forma de mejorar el rango de una radio bidireccional es optimizando la antena. La longitud de la antena determina la longitud de las ondas de radio.
• Interferencia y Ruido: En entornos con alta densidad de señales, como en un barco, el ruido puede provenir de diversas fuentes. Técnicas como el "bonding" pueden ayudar a dirigir la señal al suelo en lugar de irradiarla, minimizando interferencias.
• Superposición de Frecuencia: Si dos radios utilizan la misma frecuencia, sus ondas de radio pueden interferir entre sí, provocando la superposición de transmisiones.
• Plan de Bandas: Consultar el plan de bandas (disponible en materiales de estudio de radioaficionados o en sitios web de organizaciones como URE) es útil para identificar repetidores, nodos Echolink y otras frecuencias de interés.

Al programar radios bidireccionales, ya sea para fines comerciales, de seguridad, o por afición, comprender las características de las bandas VHF y UHF, junto con las herramientas y técnicas de programación adecuadas, es esencial para garantizar una comunicación fiable y eficiente.
