El cableado de red, comúnmente conocido como cable UTP (Unshielded Twisted Pair), es la columna vertebral de la comunicación digital en hogares y oficinas. Si bien su función principal es transmitir datos a través de señales eléctricas, surge una pregunta recurrente y fundamental para quienes buscan expandir sus aplicaciones: ¿cuántos amperios pueden pasar por un cable UTP? Esta interrogante abre la puerta a un análisis más profundo sobre la capacidad de carga de estos cables, sus limitaciones y las implicaciones de su uso para la transmisión de energía, yendo mucho más allá de su propósito original.
Comprendiendo la Naturaleza del Cable UTP

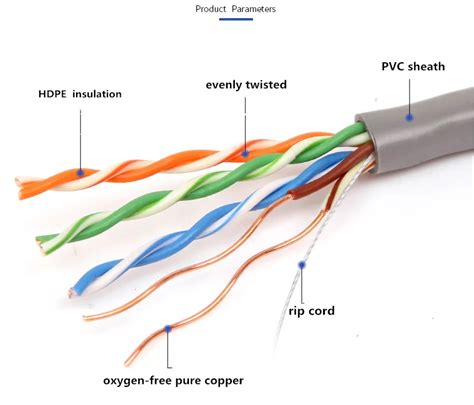

Antes de adentrarnos en la capacidad de amperaje, es crucial entender la estructura y el diseño del cable UTP. Un cable UTP está compuesto por pares de hilos de cobre trenzados. Este trenzado es una característica de diseño fundamental que reduce la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los pares, permitiendo la transmisión de datos a altas velocidades y con mayor integridad. Las categorías de cable UTP, como la Categoría 3, 5, 5e y 6, están definidas por el rendimiento de transmisión de datos que ofrecen, lo que a su vez está influenciado por factores como la frecuencia de operación, la impedancia característica y la atenuación de la señal. Por ejemplo, la TIA/EIA-568 especifica las categorías del cable UTP basándose en su rendimiento. La Categoría 5, diseñada para señales de alta integridad, opera hasta 100 MHz y tiene una impedancia característica de 100 ohmios. Las versiones más recientes, como la Categoría 6, ofrecen un rendimiento aún mayor, soportando frecuencias más altas y con especificaciones más estrictas en cuanto a atenuación y diafonía.
Es importante diferenciar entre el diámetro total del cable y la sección del conductor. El diámetro es la medida completa del cable, incluyendo el recubrimiento aislante, mientras que la sección se refiere al área transversal del conductor metálico interno, generalmente de cobre. La sección se mide en milímetros cuadrados (mm²) y es el factor determinante de cuánta corriente puede transportar un cable sin sufrir daños. La fórmula para calcular la sección de un conductor circular es A = π * R², donde A es el área en mm² y R es el radio en mm. Si bien los fabricantes categorizan sus cables según la sección, entender esta relación es clave para evaluar la capacidad de carga.
La Corriente Eléctrica y el Cable UTP: Power over Ethernet (PoE)
La transmisión de datos a través de cables UTP se basa en señales eléctricas de bajo voltaje y baja corriente. Sin embargo, la idea de enviar energía a través de estos mismos cables ha ganado terreno con la tecnología Power over Ethernet (PoE). El estándar IEEE 802.3-2005 define PoE, un método que permite suministrar energía eléctrica a dispositivos de red a través de los mismos pares de cobre utilizados para la transmisión de datos. Este estándar utiliza un voltaje de 48V de corriente directa (DC) y, dependiendo de la "clase" del dispositivo y la implementación, puede suministrar hasta 400 mA.
Es fundamental que tanto el dispositivo de alimentación (como un switch PoE) como el dispositivo alimentado (como una cámara IP o un punto de acceso inalámbrico) soporten este estándar. El PoE es una solución conveniente que elimina la necesidad de fuentes de alimentación separadas para ciertos dispositivos de red, simplificando la instalación y reduciendo el desorden de cables.
Calculando la Caída de Tensión y sus Implicaciones
Cuando se considera enviar corriente eléctrica a través de un cable UTP, ya sea para aplicaciones PoE o para otros fines, la longitud del cable se convierte en un factor crítico debido a la caída de tensión. La resistencia de un cable UTP no es despreciable, especialmente en tramos largos. Por ejemplo, un cable UTP Cat 5 tiene una resistencia aproximada de 0.09 ohmios por metro (Ω/m). Si se intentara enviar una corriente de 1 amperio (A) a través de un solo par de un cable UTP de 50 metros, la caída de tensión sería de aproximadamente 4.5 voltios (V). Este valor puede ser demasiado elevado para el correcto funcionamiento de muchos equipos electrónicos, que a menudo requieren un voltaje de operación muy específico.
Para mitigar la caída de tensión en cables de red, se pueden emplear varias estrategias. Una de ellas es aumentar el voltaje de transmisión inicial. Si un dispositivo requiere, por ejemplo, 9V para funcionar correctamente, y se anticipa una caída de 2V debido a la longitud del cable, sería necesario enviar 11V a la entrada. Esto asegura que el voltaje deseado llegue al dispositivo al final del cable.
Otra estrategia es el sobredimensionamiento del cableado, es decir, utilizar cables con una sección más gruesa de la que sería estrictamente necesaria para la potencia que se va a transmitir. Las ventajas del sobredimensionamiento incluyen la evitación de caídas de tensión, instalaciones más seguras, una mayor vida útil del cable, un mejor ahorro de energía y una mayor escalabilidad para futuras demandas. Sin embargo, el sobredimensionamiento es una estrategia que se suele aplicar en casos concretos, como entornos industriales, instalaciones de recorrido muy largo o en entornos donde se espera un aumento de la demanda en el futuro.
Limitaciones y Riesgos de la Transmisión de Energía por Cable UTP
Aunque el PoE y otras técnicas permiten la transmisión de energía a través de cables UTP, es crucial ser consciente de las limitaciones y los riesgos asociados. En primer lugar, la capacidad de corriente de un cable UTP está limitada por su sección y por la capacidad de disipación de calor del propio cable y su aislamiento. Si la sección del cable es insuficiente para la carga de potencia a la que está expuesto, se producirá un exceso de calor, lo que puede llevar al sobrecalentamiento y, en casos extremos, a la degradación del aislamiento e incluso a incendios. El cumplimiento de las normativas eléctricas es fundamental, ya que establecen criterios para la correcta utilización de la sección de cable que corresponde a cada tipo de instalación, garantizando la seguridad.
Enviar corrientes elevadas por pares de UTP no diseñados para ello, o de forma incorrecta, puede ser peligroso. Existe el riesgo de que alguien, sin saberlo, agarre el conector o los cables y reciba una descarga eléctrica. Por lo tanto, no se recomienda como solución si no se siguen los estándares y protocolos de seguridad adecuados. La elección de una sección de cable adecuada a la potencia prevista es, por tanto, muy importante para prevenir el sobrecalentamiento y asegurar la seguridad de la instalación.
Además de los riesgos eléctricos, la transmisión de energía a través de cables de red puede afectar la calidad de la señal de datos. A veces, al ser larga la distancia, la tensión de 12V DC que se transporta tiende a parasitarse, provocando ondas o ruido en la imagen, especialmente en aplicaciones de video. Esto subraya la necesidad de una cuidadosa planificación y, en algunos casos, el uso de componentes adicionales como condensadores electrolíticos para estabilizar la tensión.
Consideraciones Adicionales para Proyectos de Energía sobre UTP
Para aquellos que buscan desarrollar proyectos que impliquen la transmisión de energía a través de cables UTP, la sofisticación y la planificación son clave. Si bien el cable UTP está diseñado para señales de alta integridad y viene con pares trenzados diferenciados por colores para facilitar las conexiones de red, su uso para transmitir cantidades significativas de energía requiere precauciones adicionales.
Si se encuentran problemas de caída de tensión, una solución podría ser implementar una fuente de mayor voltaje (por ejemplo, 30V DC) y, en el punto de destino, utilizar un regulador de voltaje a 12V con componentes adecuados, como electrolíticos "gordos", para asegurar una regulación estable. Esto es especialmente relevante si se transportan 12V DC a largas distancias, ya que la tensión tiende a parasitarse, provocando ondas en la imagen.
En el ámbito de los sistemas fotovoltaicos, por ejemplo, cada componente es importante, incluidos los cables. Los cables para sistemas fotovoltaicos son diferentes de los cables eléctricos convencionales; tienen que ser más resistentes para soportar condiciones extremas como temperaturas elevadas y radiación solar constante. Si bien esto se refiere a cables específicamente diseñados para energía solar, pone de manifiesto la importancia de seleccionar el tipo de cable adecuado para la aplicación y las condiciones ambientales.
En resumen, la cantidad de amperios que pueden pasar por un cable UTP está intrínsecamente ligada a su diseño, la categoría del cable, la longitud del tramo y las normativas de seguridad. Si bien el PoE ha demostrado la viabilidad de la transmisión de energía, es una aplicación estandarizada y controlada. Para usos no estándar, es fundamental comprender las limitaciones, calcular cuidadosamente las caídas de tensión, considerar la disipación de calor y, sobre todo, priorizar la seguridad para evitar riesgos eléctricos y asegurar el correcto funcionamiento de los dispositivos conectados.
