Medición y Calibración de la ROE en Antenas VHF para Radiotransmisores Motorola: Una Guía Detallada

La Relación de Onda Estacionaria (ROE) es un parámetro fundamental en la instalación y mantenimiento de sistemas de radiocomunicación, especialmente en el uso de antenas VHF con equipos como los de Spectrum Motorola. Comprender qué es la ROE, cómo medirla y cómo ajustarla es crucial para garantizar un rendimiento óptimo del equipo, maximizar la potencia radiada y prevenir daños en los componentes internos del transmisor. Esta guía profundiza en los aspectos técnicos y prácticos de la medición de ROE, ofreciendo un enfoque detallado para asegurar instalaciones de antena fiables y eficientes.

Entendiendo la Relación de Onda Estacionaria (ROE)

La ROE, también conocida como SWR (Standing Wave Ratio) en inglés, es una medida de la desadaptación de impedancia entre una línea de transmisión (como el cable coaxial) y la carga (la antena). En términos más sencillos, la ROE es la relación entre la cantidad de energía emitida por el equipo y la cantidad de energía reflejada de vuelta por la antena, el cable coaxial, el montaje o el plano de tierra. Cuando un transmisor emite una señal, esta viaja por el cable coaxial hacia la antena. Idealmente, toda esta energía debería ser radiada por la antena al espacio. Sin embargo, si la impedancia de la antena no coincide perfectamente con la impedancia del cable coaxial y del transmisor, parte de esta energía no se radiada y se refleja de vuelta hacia el transmisor.

La energía que no se radia hacia afuera se devuelve hacia el equipo. Una ROE alta indica una cantidad significativa de energía reflejada. Por ejemplo, con una ROE de 3:1, la cantidad de energía que recibe el transistor de salida del equipo como energía reflejada es considerable. Esta energía reflejada es perjudicial, ya que el transistor de salida está diseñado para emitir energía hacia la antena, no para recibirla de vuelta. Una exposición continua a alta energía reflejada puede sobrecalentar y dañar permanentemente el transistor de salida, un componente costoso y esencial del transmisor.

La Relación de Onda Estacionaria o ROE se refiere a la razón geométrica existente entre el valor máximo y el valor mínimo de la amplitud de voltaje observado en una condición de onda estacionaria eléctrica, como sería a lo largo de una línea de transmisión. Este fenómeno se explica mediante los conceptos de onda directa y onda reflejada. La relación de onda estacionaria es un número positivo sin dimensiones y siempre mayor o igual a uno. Si la onda reflejada es cero, no existirán máximos ni mínimos, o en otras palabras, la amplitud es constante, y por lo tanto el valor de ROE=1. Por el contrario, si existe una onda reflejada, aparecerán voltajes máximos y mínimos y la ROE será >1.

La Importancia de una ROE Baja

Una ROE baja es deseable por varias razones:

• Eficiencia Máxima: Una ROE baja significa que la mayor parte de la potencia transmitida está siendo efectivamente radiada por la antena. Esto se traduce en un alcance de comunicación mayor y una señal más fuerte.
• Protección del Transmisor: Como se mencionó, una ROE alta puede dañar los componentes de potencia del transmisor. Mantener la ROE baja protege el equipo y prolonga su vida útil.
• Rendimiento Consistente: Una instalación con baja ROE asegura que el equipo funcione de manera predecible y confiable en el rango de frecuencias para el que está diseñado.

En términos prácticos, los valores de ROE más bajos son los más utilizados. Una ROE muy alta produce pérdidas y puede dañar los amplificadores de potencia de un transmisor, por lo que existen circuitos de protección contra ROE con umbrales de actuación variables. Un valor de ROE=1,5 podría ser un límite extremo para transmisores modernos. Los transmisores a válvulas, por otro lado, podían aceptar una ROE algo mayor sin peligro para el transmisor.

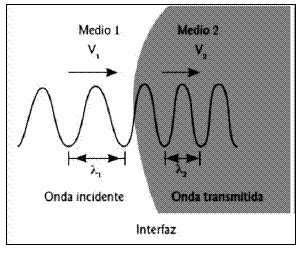

El Fenómeno de la Onda Reflejada y sus Implicaciones

El concepto de onda reflejada es clave para entender la ROE. Cuando la impedancia de la antena no coincide con la impedancia característica del cable coaxial (generalmente 50 ohmios para la mayoría de las aplicaciones de radioaficionados y profesionales), la onda de radio que llega a la antena no se transfiere completamente. Una parte de esta onda "rebota" hacia atrás, viajando de regreso por el cable coaxial. Este fenómeno crea una "onda estacionaria" en la línea de transmisión, que es una combinación de la onda directa (que va hacia la antena) y la onda reflejada (que regresa al transmisor).

La ROE es una medida directa de la magnitud de esta onda reflejada en relación con la onda directa. Una ROE de 1:1 indica que no hay onda reflejada, lo que significa una adaptación de impedancia perfecta. A medida que la ROE aumenta, también lo hace la energía reflejada.

Para tener en cuenta la diferencia de fase entre ambas ondas, es preciso escribir la impedancia de la antena (representada por el coeficiente de reflexión Γ) como un número complejo. Por esa razón, Γ sigue las reglas especiales de la matemática compleja. Entre el transmisor y una antena, existe una línea de transmisión, cuya impedancia característica es Zc.

Factores que Afectan la ROE

Diversos factores influyen en la ROE de una instalación de antena:

• Antena Inadecuada o Descalibrada: Las antenas comerciales están precalibradas para un rango general de frecuencias. Sin embargo, la frecuencia específica de operación y las características únicas de cada instalación pueden requerir ajustes.
• Longitud del Cable Coaxial: La longitud del cable coaxial puede afectar la ROE, especialmente si no es un múltiplo de media longitud de onda o si se enrolla de forma inadecuada. Si en el montaje del equipo sobra mucho cable, no lo enrolle sobre sí mismo, porque producirá una bobina, y cambiará la impedancia.
• Calidad y Tipo de Cable Coaxial: El uso de un cable coaxial de baja calidad, con una impedancia incorrecta o dañado, puede introducir pérdidas y aumentar la ROE.
• Conexiones Deficientes: Conexiones sueltas, corroídas o mal terminadas en los conectores del cable coaxial o en el punto de montaje de la antena pueden crear puntos de alta resistencia o interrupciones, provocando una ROE elevada.
• Plano de Tierra Deficiente: Para muchas antenas, especialmente las de base, un plano de tierra adecuado es esencial. El chasis del vehículo actúa como un plano de tierra, y una conexión eléctrica deficiente entre la antena y el chasis puede resultar en una ROE alta. Es usual que las puertas, espejos, parrillas, y otros montajes del vehículo estén aislados por soportes de goma; por lo tanto, son malos lugares para montar una antena.
• Entorno de Instalación: La proximidad a objetos metálicos grandes, edificios, líneas de alta tensión u otras antenas puede afectar la impedancia de la antena y, por ende, la ROE.

Montaje y Preparación para la Medición de ROE

Antes de realizar cualquier medición, es crucial que el sistema esté correctamente montado. El orden recomendado para el montaje es:

1. Antena: Montar primero la antena en su ubicación deseada. Un buen montaje de la antena permite que al menos el 60% del largo quede por encima de la línea del techo del vehículo.
2. Cable Coaxial: Conectar el cable coaxial a la antena.
3. Transmisor: Conectar el otro extremo del cable coaxial al transmisor.
4. Alimentación: Conectar la fuente de alimentación al transmisor.

Es vital nunca emitir desde un equipo que no tiene su antena conectada. Las antenas comerciales están precalibradas, pero cada instalación se comporta de manera diferente.

Procedimiento de Medición de ROE

Para obtener mediciones precisas de ROE, siga estos pasos:

1. Ubicación: Lleve el vehículo a un lugar abierto, lejos de edificios, cables de alta tensión y otras antenas, ya que todas estas cosas interfieren con la propagación de las ondas electromagnéticas.
2. Conexión del Medidor de ROE:
   • Conecte la antena al medidor de ROE en la salida designada para la antena.
   • Utilice un cable coaxial corto (cable de "jumper") para conectar la salida del transmisor a la entrada del medidor de ROE (etiquetada como "TX" o "Transmitter").
3. Configuración del Medidor:
   • Asegúrese de que el medidor de ROE esté configurado para la frecuencia de operación deseada. Algunos medidores son de banda ancha, mientras que otros requieren ajuste.
   • Coloque el interruptor del medidor en la posición "FWD" (Forward - Directa).
4. Calibración del Medidor (Set):
   • Presione el PTT (botón del micrófono) para transmitir una señal de baja potencia.
   • Ajuste la perilla "SET" (o similar) en el medidor de ROE hasta que la aguja del medidor se alinee con la marca "SET" o la línea roja. Este paso calibra el medidor para la potencia de transmisión actual.
5. Lectura de ROE Reflejada:
   • Con el PTT aún apretado, cambie el interruptor del medidor de FWD a "REF" (Reflected - Reflejada).
   • Anote la lectura de la aguja en la escala de ROE. Esta es la ROE para ese canal o frecuencia.
6. Medición en Múltiples Canales: Si su equipo opera en varios canales o rangos de frecuencia, repita los pasos 4 y 5 para cada canal importante. Es conveniente medir la ROE en el canal bajo, el canal medio y el canal alto de su banda de operación.

Interpretación de las Lecturas de ROE y Solución de Problemas

La interpretación de las lecturas de ROE es fundamental para diagnosticar problemas:

• ROE Menor a 2.0 en Todos los Canales: Si las tres mediciones obtenidas son menores a 2.0, entonces la instalación es segura para operar. Una ROE de 1.5:1 o inferior es ideal.
• ROE entre 2.0 y 3.0: Si todas las mediciones están en la zona roja, es decir, entre 2.0 y 3.0, lo más probable es que el coaxial sea de mala calidad, del largo incorrecto o de la impedancia equivocada. Otro posible problema es que la antena tenga una conexión a tierra deficiente. En este rango, el equipo puede operar, pero no de manera óptima y con un riesgo moderado de daño a largo plazo.
• ROE Superior a 3.0 en Todos los Canales: Si las mediciones son superiores a 3.0 en todos los canales, lo más probable es que exista un cortocircuito o una conexión abierta en los conectores de coaxial. Otra posibilidad es que el cable coaxial esté cortado interiormente o que la antena esté mal montada.

Diagnósticos Específicos:

• Antena Eléctricamente Corta: Si la medición obtenida en el canal bajo es mayor que la obtenida en el canal alto, entonces la antena está eléctricamente corta. Esto significa que su longitud física es mayor de lo necesario para la frecuencia de operación, y necesita ser ajustada.
• Antena Eléctricamente Larga: Si la medición en el canal alto es mayor que en el canal bajo, la antena está eléctricamente larga.
• Problemas con el Cable Coaxial: Un cable coaxial de mala calidad, de longitud incorrecta o con conectores defectuosos es una causa común de ROE alta. Verifique la impedancia del cable y el estado de los conectores. Si el cable es demasiado largo, puede ser necesario cortarlo a una longitud que sea un múltiplo de media longitud de onda para minimizar las pérdidas y la ROE, aunque en la práctica, la longitud exacta rara vez es crítica a menos que sea extremadamente larga o corta. Si se ha podido resolver el problema del plano de tierra a través de mejorar las conexiones entre el chasis del auto y la antena, entonces debe terminar de calibrar según el procedimiento de mas arriba.

Ajuste Físico de la Antena

La mayoría de las antenas VHF para vehículos permiten un ajuste físico para optimizar la ROE:

• Ajuste de Longitud: La antena tiene un perno de fijación o una mordaza atornillable que permite liberar y fijar la varilla de la antena. Este mismo perno o mordaza permite variar la longitud de la antena, y por ende ajustarla.
• Si la Antena está Eléctricamente Corta: Debe alargarla. Esto generalmente se logra extendiendo la varilla telescópica o ajustando la posición de la base de la antena si el diseño lo permite. Si se ha podido resolver el problema del plano de tierra a través de mejorar las conexiones entre el chasis del auto y la antena, entonces debe terminar de calibrar según el procedimiento de mas arriba. En caso contrario, comprar un resorte de acero con un diámetro interior igual a la varilla de la antena, y unos 10 cm. de largo. Este es tan importante como la antena, ni mas, ni menos, sino tan importante como ella.
• Si la Antena está Eléctricamente Larga: Debe acortarla. Esto se hace generalmente retrayendo la varilla telescópica o ajustando la base. Si la antena está larga, acortarla al máximo metiendo la varilla dentro de la estructura, y medir la ROE. Si al realizar este procedimiento, la ROE aumenta, entonces deberá cortar físicamente un pedacito de la varilla (1 cm) y repetir el proceso nuevamente hasta encontrar el valor óptimo. El procedimiento también se aplica para antenas que estén eléctricamente cortas, solo que en lugar de acortarlas se deben alargar.

Después de cada ajuste físico, es necesario volver a medir la ROE siguiendo el procedimiento descrito anteriormente. La paciencia y la repetición son clave para lograr una ROE óptima.

Consideraciones Adicionales para una Instalación Óptima

• Plano de Tierra: El plano de tierra es fundamental. Un buen montaje de la antena en un vehículo debe asegurar una excelente conexión eléctrica con el chasis del mismo. Si se utilizan montajes que no están bien conectados al metal principal del vehículo, la ROE puede verse afectada negativamente.
• Coaxial y Conectores: Utilice cable coaxial de buena calidad (RG-58, RG-8X, LMR-400, etc.) con la impedancia correcta (generalmente 50 ohmios). Asegúrese de que los conectores (PL-259, N, SMA) estén correctamente instalados y no presenten cortocircuitos o conexiones abiertas.
• Ubicación de la Antena: Monte la antena lo más alto y despejado posible. Evite montarla cerca de elementos metálicos que puedan "cargar" la antena y alterar su patrón de radiación y su impedancia. Un buen montaje de la antena permite que al menos el 60% del largo quede por encima de la línea del techo.
• Presupuesto: Si se está montando el sistema con un presupuesto bajo, es mejor gastar en una buena antena y mantener bajo el valor del radiotransmisor. Una antena de alta calidad y bien instalada puede compensar algunas limitaciones del equipo transmisor.
• Interferencias: Si escucha silbidos continuos en el transmisor, es probable que la línea de alimentación sea sucia. Esto puede indicar problemas con la fuente de alimentación o la necesidad de filtros de línea.

La medición y el ajuste de la ROE son pasos esenciales para cualquier instalación de radio VHF. Al comprender los principios detrás de la ROE y seguir un procedimiento sistemático, se puede asegurar un rendimiento óptimo, prolongar la vida útil del equipo y garantizar comunicaciones fiables.
