Los repetidores y tonos activos representan una faceta fundamental y a menudo subestimada de la radioafición moderna. Lejos de ser meros relés de señal, estas estaciones automatizadas actúan como pilares que extienden el alcance de las comunicaciones, permitiendo que las voces viajen mucho más allá de las limitaciones de la propagación directa. Ya sea en zonas montañosas, entornos urbanos densos o simplemente para conectar estaciones distantes, el uso de repetidores ofrece un "horizonte ampliado", beneficiando tanto a los operadores móviles como a aquellos con estaciones fijas.
La radioafición a través de estaciones repetidoras es una experiencia mucho más rica y diversa de lo que podría suponer un recién llegado. Abarca desde los repetidores de FM convencionales, la columna vertebral de muchas comunicaciones locales, hasta las sofisticadas estaciones repetidoras de voz multimodo y digitales que soportan sistemas como C4FM, D-Star y DMR. Además, la interconexión de varios repetidores, ya sea a través de redes locales o globales como Echolink, HAMNET e Internet, abre un universo de posibilidades para la comunicación a gran escala.
El Principio Fundamental de los Repetidores
Las estaciones repetidoras, a menudo abreviadas como "relés", son esenciales para ampliar el alcance de las transmisiones de radioaficionados. Su ubicación estratégica en edificios altos, torres, montañas y otros puntos elevados maximiza el número de posibles interlocutores de radio. Su funcionamiento es completamente automático, lo que significa que operan sin necesidad de personal constante. Básicamente, un repetidor recibe una señal en una frecuencia de entrada y la retransmite simultáneamente en una frecuencia de salida diferente.
El concepto de "entrada" y "salida" es crucial. La frecuencia de entrada es aquella en la que el radioaficionado transmite, y el repetidor la escucha. La frecuencia de salida es aquella en la que el repetidor transmite la señal recibida, y es donde los demás radioaficionados escuchan. Es importante recordar que solo una persona puede transmitir a través de un repetidor a la vez; las transmisiones simultáneas de estaciones más débiles en la frecuencia de entrada simplemente no se oirán.
Frecuencias y Desplazamientos: La Danza de las Ondas
Los repetidores de FM encuentran su principal hábitat en las bandas de 2 metros (VHF) y 70 centímetros (UHF), aunque también existen en otras bandas como 10 metros y 23 centímetros. La diferencia de frecuencia entre la entrada y la salida de un repetidor se conoce como "desplazamiento" o "shift". Esta denominación puede variar según el equipo, apareciendo como "Shift", "RPT" o "DUP".
El ajuste del desplazamiento puede ser de dos tipos: "Shift-" o "Shift+". "Shift-" indica que la frecuencia de transmisión del radioaficionado está por debajo de la frecuencia de recepción del repetidor, mientras que "Shift+" significa que la frecuencia de transmisión está por encima. La distancia entre estas frecuencias, el desplazamiento, puede ser seleccionada libremente en la mayoría de las radios modernas, pero a menudo está preajustada a valores estándar, como 600 kHz para la banda de 2 metros y 7.6 MHz para la banda de 70 cm. En todos los casos, la frecuencia de transmisión del radioaficionado que desea comunicarse a través del repetidor es inferior a la frecuencia de recepción.
Las listas de frecuencias de repetidores de 2 metros a menudo muestran las nuevas frecuencias con una separación de 12.5 kHz. Históricamente, esta separación solía ser de 25 kHz. La creciente demanda de canales y la saturación de frecuencias llevaron a una reducción en la separación de canales para aumentar la capacidad. Esta transición implicó también una reducción en la desviación de frecuencia, de 4.5 kHz a 2.5 kHz, para evitar interferencias mutuas entre repetidores vecinos. La asignación de frecuencias siempre ha buscado mantener distantes a los repetidores con frecuencias idénticas o cercanas, aunque las superposiciones de frecuencias en VHF pueden dar lugar a que una transmisión sea recibida y retransmitida por múltiples repetidores.
El Acceso a los Repetidores: Tonos y Códigos
Para evitar la activación accidental del repetidor por señales de radio no deseadas o ruido, la mayoría de los repetidores emplean sistemas de acceso que requieren una señal específica antes de permitir la transmisión. Los métodos más comunes son los tonos CTCSS (Sistema de Silenciador Codificado por Tono Continuo), también conocidos como tonos PL (Línea Privada), y los códigos DCS (Silenciador Codificado Digital).
CTCSS transmite un tono subaudible junto con la señal de voz normal, que el receptor del repetidor debe reconocer para abrir el silenciador. DCS, por otro lado, utiliza un flujo de datos digitales de baja velocidad. Ambos sistemas cumplen la misma función: prevenir interferencias y activaciones no intencionadas. Por lo tanto, es fundamental configurar la radio con el tono CTCSS o el código DCS correcto que utiliza el repetidor específico. La información sobre estos tonos y códigos suele estar disponible en directorios de repetidores locales o proporcionada por los clubes de radioaficionados.
El Papel del Tono de Apertura (1750 Hz)
En el caso más sencillo de los repetidores FM, la activación se realiza mediante un tono de 1750 Hz. Al presionar el botón PTT (Push-To-Talk) en el micrófono o la radio de mano, se transmite una portadora FM junto con este tono. Si el repetidor recibe esta señal, activa su transmisor y retransmite la comunicación. Tras la transmisión, el repetidor suele emitir su indicativo en código Morse (CW) o mediante una identificación hablada.
Comportamiento y Etiqueta en los Repetidores
El uso de repetidores, al ser recursos compartidos, exige una estricta observancia de la etiqueta y las normas de comportamiento. Antes de transmitir, es vital escuchar para evitar interrumpir conversaciones en curso. Las transmisiones deben ser concisas, dejando pausas para permitir que otros se unan. La identificación con el propio indicativo es un requisito reglamentario y una cortesía esencial.
Cuando se desea unirse a una conversación existente, se debe esperar una pausa y luego anunciar el propio indicativo. A diferencia de la operación directa, no es común llamar "CQ" en un repetidor. En su lugar, para indicar que se está escuchando y buscando contactos, se utiliza la frase "monitoreando" seguida del indicativo. Por ejemplo: "K2XYZ monitoreando". Frases como "Aquí KD7BBC, móvil y monitoreando" o "K1BEN a la escucha" también son comunes para indicar disponibilidad.
Evitando Interferencias Persistentes
Una de las mayores frustraciones en la operación de repetidores es la interferencia. Si un usuario con una señal fuerte y persistente logra "anidar" en un repetidor, puede ser extremadamente difícil eliminar la interferencia. La regla de oro en estos casos es no reaccionar a los interferentes. Ignorarlos es la forma más efectiva de hacer que la perturbación pierda interés y cese.
Más Allá del FM Convencional: Nuevos Modos y Sistemas
Si bien los repetidores FM son los más extendidos, la tecnología ha permitido la implementación de repetidores capaces de transmitir otros modos de funcionamiento. Esto incluye la posibilidad de autorizar estaciones repetidoras para modos especiales como SSTV (Slow Scan Television) o incluso ATV (Radio Televisiva de Aficionado). Los repetidores ATV, tanto analógicos como digitales (DATV), requieren un esfuerzo técnico considerable, tanto para la estación repetidora como para el usuario.

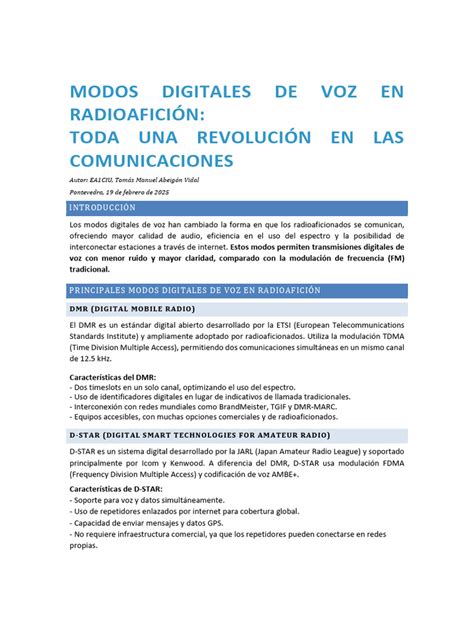

Sistemas Digitales: C4FM, D-Star y DMR
La evolución tecnológica ha traído consigo repetidores que utilizan codificaciones digitales de voz en lugar de audio analógico modulado en frecuencia. Sistemas como C4FM, D-Star y, notablemente, DMR (Digital Mobile Radio), están ganando popularidad. DMR, en particular, está experimentando un auge gracias a la disponibilidad de equipos económicos y una cobertura creciente. Estos sistemas digitales ofrecen ventajas como llamadas selectivas, mensajería tipo SMS y la transmisión de otros tipos de información.
Enlazando Repetidores: Redes Locales y Globales
El acoplamiento de dos o más repetidores FM, cuando se realiza correctamente y con la disciplina radioeléctrica necesaria, puede aumentar enormemente el atractivo de la radio por repetidores. Esta interconexión no restringe la operación local en los repetidores implicados, ya que la operación local siempre tiene prioridad. Sin embargo, el enlace de múltiples repetidores puede generar confusión si no se gestiona adecuadamente.
Una solución eficaz es el "acoplamiento a petición", donde el usuario del repetidor decide a qué estación repetidora desea conectarse. La Agencia Federal de Redes (BNetzA) exige que cada enlace de repetidor pueda desactivarse a distancia. Existen varios métodos para enlazar repetidores, siendo el más antiguo y sencillo un enlace de radiofrecuencia directo entre las estaciones.
Echolink y la Conexión a Internet
Una de las formas más extendidas de interconectar repetidores y estaciones es a través de Internet, utilizando sistemas como Echolink. Echolink permite a los radioaficionados de todo el mundo comunicarse a través de repetidores FM o estaciones base conectadas a la red. Para utilizar Echolink, es necesario que un usuario se conecte al repetidor FM a través de Echolink e inicie una llamada general. La comunicación funciona de manera similar a un contacto de radio normal, con una ligera pausa de conmutación adicional.
Para iniciar una conexión a través de Echolink utilizando un repetidor FM, la radio debe tener la función DTMF (Multifrecuencia de Doble Tono). Echolink asigna números de nodo únicos a cada abonado (radioaficionado, enlace o repetidor). Al marcar la secuencia de dígitos correspondiente en el teclado DTMF, se establece la conexión deseada. Si la estación llamada no está activa, se recibirá un mensaje de "No encontrado".
La obtención de números de nodo se puede realizar consultando la lista de estaciones Echolink conectadas en la página de inicio de Echolink, donde se detallan el indicativo, una breve descripción y el número de nodo. Es importante tener en cuenta que los operadores del sistema pueden modificar las secuencias de comandos y restringir su uso. La opción de menú "Estado" en la página de inicio de Echolink proporciona información adicional sobre los enlaces, como el localizador, la frecuencia de entrada y el estado del enlace.
Cómo Funciona EchoLink
El DTMF, que utiliza pares de tonos de audio similares a los de los teléfonos, es también fundamental para enviar comandos a los repetidores y acceder a sistemas como IRLP (Internet Radio Linking Project), diferenciándose de CTCSS/DCS que son necesarios para el acceso básico.
Comunicación Simplex vs. Repetidor
Es crucial distinguir entre la comunicación a través de un repetidor y la comunicación directa (operación simplex). Al usar un repetidor, se opera en modo dúplex, transmitiendo y recibiendo en frecuencias diferentes. En la operación simplex, tanto la transmisión como la recepción ocurren en la misma frecuencia. A menudo, existen frecuencias designadas específicamente para comunicación directa, ayudando a mantener los repetidores disponibles para quienes realmente necesitan sus capacidades de extensión de alcance.
El Futuro de la Radio por Repetidores
La evolución constante de la red de repetidores y la creciente sofisticación de sus servicios sugieren una tendencia hacia una utilización cada vez mayor. Sin embargo, existe la paradoja de que un mayor número de canales de comunicación posibles podría, paradójicamente, conducir a un creciente silencio si no se fomenta activamente la participación.
Los repetidores siguen siendo herramientas invaluables para las comunicaciones locales, la preparación para emergencias y como punto de entrada a la radioafición. Son un excelente medio para conocer a otros radioaficionados y aprender sobre la comunidad local. Con los sistemas enlazados a Internet, las distancias geográficas se desvanecen, permitiendo conversaciones con colegas de todo el mundo.
En resumen, encontrar un repetidor local, programarlo en la radio y explorarlo es una invitación a descubrir un mundo expandido de comunicación. Al presionar el micrófono, se establece una conexión con otros entusiastas que comparten la misma pasión por las ondas.
A continuación, se presenta una lista de datos de repetidoras, donde la columna "N" indica temporalmente inactividad:
- 438.775 MHz FM -7.6 MHz (RU702 - R75) - IN62BO - R.C.
- 438.650 MHz FM -7.6 MHz (RU692 - R70) - IN83AJ - R.C.
- 438.850 MHz FM -7.6 MHz (RU708 - R78) - IN73TA - R.C.
- 438.700 MHz FM -7.6 MHz (RU696 - R72) - IN83ND - R.C.
- 438.200 MHz FM -7.6 MHz (RU656) D-Star - IN83PI - As.
- 438.400 MHz FM -7.6 MHz (RU752 - R100) - IN83MF - As.
- 438.800 MHz FM -7.6 MHz (RU704 - R76) Subtono 110,9 Hz - JN11AQ - R.C.
- 438.875 MHz FM -7.6 MHz (RU710 - R79) Subtono 123,0 - JN11BI - R.C.
- 438.750 MHz FM -7.6 MHz (RU700 - R74) - JN02JA - R.C.
- 438.800 MHz FM -7.6 MHz (RU704 - R76) - JM08BU - R.C.
- 438.775 MHz FM -7.6 MHz (RU702 - R75) - IN62BO - R.C.
- 438.650 MHz FM -7.6 MHz (RU692 - R70) - IN83AJ - R.C.
- 438.850 MHz FM -7.6 MHz (RU708 - R78) - IN73TA - R.C.
- 438.700 MHz FM -7.6 MHz (RU696 - R72) - IN83ND - R.C.
- 438.200 MHz FM -7.6 MHz (RU656) D-Star - IN83PI - As.
- 438.400 MHz FM -7.6 MHz (RU752 - R100) - IN83MF - As.
- 438.800 MHz FM -7.6 MHz (RU704 - R76) Subtono 110,9 Hz - JN11AQ - R.C.
- 438.875 MHz FM -7.6 MHz (RU710 - R79) Subtono 123,0 - JN11BI - R.C.
- 438.750 MHz FM -7.6 MHz (RU700 - R74) - JN02JA - R.C.
- 438.800 MHz FM -7.6 MHz (RU704 - R76) - JM08BU - R.C.
