La transmisión de información a través de cualquier medio físico se enfrenta inevitablemente a las limitaciones inherentes de la banda. Un canal de banda limitada, como una línea telefónica fija, puede ser conceptualizado como un filtro lineal con una respuesta al impulso específica. La característica de banda limitada no es uniforme en todos los medios de transmisión; cada uno posee parámetros de diseño que definen su comportamiento espectral particular.
La Naturaleza de los Canales de Banda Limitada
Consideremos el ejemplo de una línea telefónica. La presencia de ruido, originado por otras comunicaciones, plantea la necesidad de que el ancho de banda del canal se mantenga limitado. Esto se debe a que el filtro diseñado para transmitir la señal de información debe operar en un espectro que excluya las frecuencias ocupadas por señales no deseadas. Diversos medios de transmisión, como la fibra óptica, el par trenzado y los cables coaxiales, presentan diferentes características de banda limitada.
Aunque un canal con una respuesta en frecuencia plana no altere la amplitud de una señal que contiene ruido o distorsión, sí provocará que la amplitud de la señal introducida varíe a lo largo del tiempo. Por el contrario, si una señal atraviesa un canal no plano, la distorsión se manifestará en la salida. Sin embargo, en el contexto de los sistemas de comunicación digital, esta distorsión puede ser gestionada de manera efectiva, como se explicará más adelante.
Definiciones Clave de Ancho de Banda
El concepto de ancho de banda, aunque fundamental, admite diversas definiciones según el contexto y la aplicación. No existe una métula única aplicable a todas las situaciones. Sin embargo, todas estas definiciones se basan en alguna medida de la densidad espectral de potencia (DEP) de la señal.
Ancho de Banda de Media Potencia (Ancho de Banda de 3dB): Se define como el intervalo de frecuencias en el cual la densidad espectral de potencia disminuye a la mitad de su valor pico, o lo que es equivalente, desciende 3 decibelios (dB) por debajo del valor máximo.
Ocupación de Ancho de Banda según la FCC: La Comisión Federal de Comunicaciones (FCC) define el ancho de banda ocupado como la banda de frecuencias que contiene el 99% de la potencia total de la señal. Esto implica que solo el 0.5% de la potencia de la señal se encuentra por encima de la banda superior e inferior del ancho de banda ocupado.
Modelado de Sistemas y Canales como Filtros
Cualquier sistema que opera en el dominio de la frecuencia puede ser modelado como un filtro. Si consideramos un canal de banda base con una limitación a una frecuencia máxima $Bc$, su representación espectral $C(f)$ será cero para cualquier magnitud de frecuencia que exceda $Bc$. En consecuencia, cualquier componente de frecuencia de la señal de entrada que supere $B_c$ no será transmitida por el canal.
Además, el ruido es un componente intrínseco de cualquier canal de comunicación. Comúnmente se modela como ruido térmico o ruido blanco, y su presencia debe ser tenida en cuenta durante el procesamiento de señales.
La Respuesta del Canal a una Señal

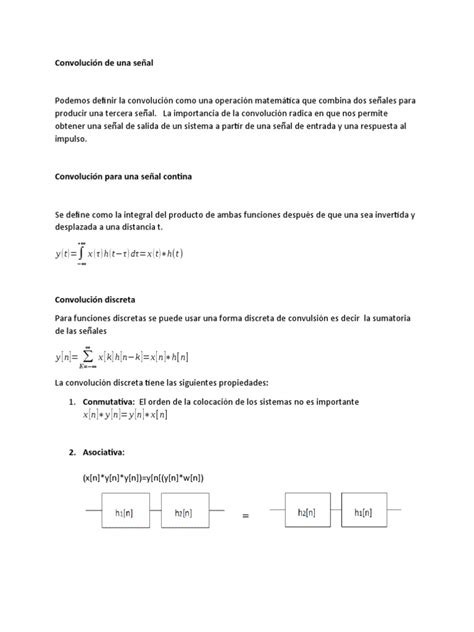

Supongamos que una forma de onda de señal $g(t)$ se introduce en la entrada de un canal de banda limitada. La respuesta del canal a esta señal puede ser obtenida mediante la convolución de $c(t)$, la respuesta al impulso del canal, con $g(t)$.
Distinción entre Ruido e Interferencia
Es crucial diferenciar entre ruido e interferencia, aunque ambos degradan la calidad de la señal:
Ruido: Se refiere a perturbaciones aleatorias provenientes del entorno o del propio sistema de transmisión. Estas perturbaciones pueden causar distorsiones o enmascarar el mensaje transmitido.
Interferencia: Son señales adicionales que se suman al mensaje original. Pueden ser introducidas de manera intencional o no intencional. Un ejemplo de interferencia es la propia distorsión generada por la señal al transitar por el canal.
Ruido Térmico y su Magnitud
El ruido térmico se origina por el movimiento aleatorio de los electrones, impulsado por la energía térmica del medio. Este movimiento genera una corriente aleatoria, resultando en una señal de ruido. La magnitud del ruido térmico es directamente proporcional a la temperatura: a mayor temperatura, mayor será el ruido térmico. Esta relación subraya la conexión entre la temperatura y la entropía, especialmente en el contexto del cero absoluto.
La magnitud del ruido generado por un componente electrónico, como un amplificador, se cuantifica mediante el factor de ruido. Este se calcula dividiendo la relación señal-ruido (SNR) a la entrada del componente por la SNR a su salida. El resultado se expresa comúnmente en decibelios (dB) debido a la naturaleza logarítmica de las mediciones de potencia en sistemas electrónicos.
RUIDO TÉRMICO en Resistores - Parte 1 de 3 | El Traductor
El Filtro Adaptado y la Maximización de la SNR
En presencia de ruido, como el Ruido Blanco Gaussiano Aditivo (AWGN), un demodulador que utiliza un filtro adaptado a la señal $h(t)$ puede maximizar la relación señal-ruido (SNR) en su salida. Este filtro, también conocido como filtro acoplado, es óptimo para detectar la presencia de una señal conocida dentro de una señal recibida, especialmente en presencia de ruido blanco. Sin embargo, su implementación efectiva requiere un conocimiento previo del ancho de banda de la señal a procesar, lo que permite un mejor control de los ruidos inherentes al proceso.
SNR vs. CNR: Una Distinción Importante
Es esencial diferenciar entre la relación señal-ruido (SNR) y la relación portadora-ruido (CNR):
SNR: Se refiere a la relación entre la potencia de la señal deseada y la potencia del ruido presente en la señal recibida.
CNR: Se refiere a la relación entre la potencia de la señal portadora y la potencia del ruido.
Para determinar ambas relaciones en una señal modulada en Amplitud (AM), se requeriría un proceso de demodulación para recuperar la señal original. A partir de la señal portadora y la señal demodulada, se podría calcular la potencia de cada una. La simulación de ruido se facilitaría al utilizar un canal de comunicación, ya que la presencia de ruido inherente modificaría la señal, permitiendo así el cálculo de la potencia del ruido.

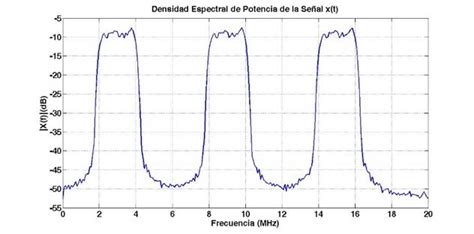

Densidad Espectral de Potencia (DEP)
La Densidad Espectral de Potencia (DEP), también conocida como Power Spectral Density (PSD), es una representación fundamental de cómo se distribuye la energía de una señal en el dominio de la frecuencia. Se expresa como energía por unidad de ancho de banda de frecuencia.
Para una señal definida en energía, su energía media es finita, y su potencia media es cero. La DEP se relaciona con la Transformada de Fourier de la función de autocorrelación de la señal:
$P(f) = \mathcal{F}{\mathcal{R}x(\tau)} = \int{-\infty}^{\infty} \mathcal{R}_x(\tau) e^{-j2\pi f \tau} d\tau$
donde $\mathcal{R}_x(\tau)$ es la función de autocorrelación de la señal $x(t)$, y $\mathcal{F}{\cdot}$ denota la Transformada de Fourier. El valor $P(0)$ representa la potencia de la componente continua (DC) de la señal. Es importante notar que la definición de la DEP es aplicable también a señales definidas en energía, considerándolas un caso particular.
En un sistema lineal e invariante en el tiempo (LTI), si $x(t)$ es la entrada, $h(t)$ la respuesta al impulso y $y(t)$ la salida, la DEP de la suma de dos procesos no siempre es la suma de sus DEP individuales. Esto solo es válido si los procesos no están correlacionados.
La estimación de la DEP de una señal aleatoria estacionaria es un problema común y de gran aplicación práctica en el procesamiento de señales. Existen dos enfoques principales para esta estimación:
Métodos No Paramétricos: Se basan, en general, en el cálculo del periodograma.
Métodos Paramétricos: La DEP se define matemáticamente de manera rigurosa en el caso de señales cuya función de autocorrelación es estacionaria, es decir, no depende de la posición de las variables aleatorias, sino solo de la distancia entre ellas.
Un proceso aleatorio no estacionario que es estacionario por tramos se denomina cuasi-estacionario, y es posible definir su DEP en cada uno de estos tramos.
Entropía y DEP
La estimación de la entropía de un proceso aleatorio (las señales deterministas, por definición, no poseen entropía) está intrínsecamente ligada a su DEP. Cuanto más plana sea la DEP de una señal aleatoria, mayor será su contenido de entropía. Este análisis proporciona información valiosa sobre la dinámica interna de numerosos sistemas físicos y se utiliza en aplicaciones como la identificación de elementos o compuestos químicos (espectroscopia).
Aplicaciones de la DEP en el Análisis de Vibraciones
En el análisis de vibraciones aleatorias, la Densidad Espectral de Potencia (DEP) es un concepto crucial. Proporciona una caracterización espectral independiente del ancho de banda, distribuyendo la energía de la vibración a lo largo del espectro de frecuencias. Se expresa en unidades como $(m/s^2)^2/Hz$ para la aceleración o $(mm/s)^2/Hz$ para la velocidad. A diferencia de un espectro de amplitud estándar, que muestra la amplitud en cada frecuencia, la DEP ilustra cómo se distribuye la potencia de la vibración, normalizada por el ancho de banda de resolución de frecuencia.
