La consola Wii U, lanzada por Nintendo en noviembre de 2012, introdujo un enfoque innovador para los videojuegos al combinar una pantalla de televisión tradicional con la pantalla táctil integrada en su controlador principal, el Wii U GamePad. A diferencia de su predecesora, la Nintendo Wii, la Wii U incorporó una salida HDMI, mejorando significativamente la calidad de la imagen. Sin embargo, algunos usuarios han experimentado problemas persistentes con la señal HDMI, manifestándose como interrupciones graduales o una pérdida total de video, dejando la pantalla en negro. Este artículo profundiza en las causas comunes de esta falla y detalla los pasos para diagnosticar y reparar la conexión HDMI en la consola Wii U.
Entendiendo la Arquitectura HDMI de la Wii U

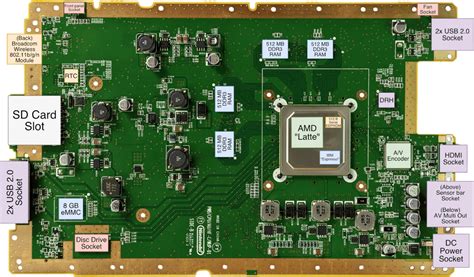

La Wii U se presenta en dos modelos: el Básico (blanco, 8 GB de almacenamiento interno) y el Deluxe (negro, 32 GB de almacenamiento interno). Ambas versiones incluyen la consola, el Wii U GamePad, adaptadores de corriente, y un cable HDMI. La arquitectura interna de la consola se basa en una CPU multinúcleo de IBM y una GPU de alta definición de AMD Radeon, con 2 GB de RAM. La señal de video HDMI es gestionada por el chip Panasonic MN864718, un componente crucial para la salida de video de la consola.
Diagnóstico Inicial de Fallos HDMI
Cuando la señal HDMI comienza a degradarse, pasando de breves lapsos de interrupción a una pérdida total, es esencial realizar una serie de pruebas para aislar la causa del problema.
Descartando Factores Externos
El primer paso en el diagnóstico es eliminar los componentes externos como posibles culpables. Esto implica:
- Limpieza de Conectores: Una limpieza exhaustiva de los conectores HDMI tanto en la consola Wii U como en el televisor, así como de los propios cables HDMI, utilizando alcohol isopropílico, puede resolver problemas relacionados con suciedad o corrosión superficial.
- Prueba con Múltiples Cables HDMI: Utilizar diversos cables HDMI de diferentes calidades ayuda a determinar si el problema reside en un cable defectuoso. La experiencia demuestra que si la falla persiste con varios cables, es poco probable que el cable sea el origen del inconveniente.
- Prueba en Diferentes Pantallas: Conectar la Wii U a distintos monitores o televisores HDMI permite verificar si la consola funciona correctamente con otros dispositivos de visualización. Si la falla se presenta en todas las pantallas, se puede asegurar que el problema no radica en los dispositivos externos, sino dentro de la propia consola.
Algunas pantallas, como ciertas de la marca LG, pueden mostrar una recuperación más rápida de la señal, permitiendo en ocasiones continuar jugando a pesar de las interrupciones.
Verificando la Salida Analógica
Para confirmar que el problema se limita específicamente a la salida HDMI, es recomendable probar la consola utilizando la salida de video analógico, si está disponible. Si la señal analógica funciona correctamente, esto refuerza la hipótesis de que el fallo está intrínsecamente ligado al circuito HDMI de la Wii U.
☠️ #1 Wii U Paso a Paso ➧ Hombrew Launcher + Backup
Exploración de la Placa Base y Componentes Clave
Una vez que se ha determinado que el problema reside en la consola, es necesario acceder a la placa base principal para una inspección más detallada.
Inspección del Conector HDMI
El conector HDMI hembra en la consola es un punto crítico. La exposición a la humedad puede causar decoloración en los conectores internos, pasando de su color dorado característico a un tono oscurecido. Una limpieza con un cepillo de fibra de vidrio y alcohol isopropílico puede ser necesaria. Sin embargo, la accesibilidad y la limpieza profunda de este componente pueden ser complicadas debido a su ubicación y diseño.
Revisión de Soldaduras y Componentes Cercanos
Es fundamental revisar la integridad de las soldaduras del conector HDMI, asegurándose de que estén firmes y libres de corrosión. Del mismo modo, se debe examinar el chip controlador HDMI, el Panasonic MN864718, y los componentes circundantes. La renovación de la soldadura en el conector HDMI puede fortalecer el contacto entre los pines y la placa de circuito impreso (PCB), mitigando posibles falsos contactos causados por estrés mecánico al conectar o desconectar el cable HDMI.
El Papel de las Bobinas y la Interconexión de Señales
Un análisis más profundo de la placa base revela componentes adicionales situados entre el chip Panasonic MN864718 y el propio conector HDMI. Estos componentes, a menudo bobinas, juegan un papel vital en la regulación del flujo de señales. En la Wii U, se identifican bobinas como CM7 y CM8, las cuales admiten múltiples entradas y salidas, controlando el flujo de señales en varias pistas que interconectan con chips ubicados en las designaciones DA5 y DA8, y finalmente con el puerto HDMI.
Identificación y Reemplazo de Bobinas Defectuosas
La medición de continuidad con un multímetro en las terminales de entrada y salida de estas bobinas puede revelar discontinuidades. Si una terminal no presenta continuidad mientras que las demás sí la tienen, indica que la bobina está dañada y necesita ser reemplazada.
La falta de diagramas esquemáticos detallados para la Wii U, que incluyan una lista completa de componentes, dificulta la identificación precisa de estas bobinas y sus números de parte, especialmente si no presentan nomenclatura visible. En ocasiones, se ha recurrido a componentes de otras consolas, como la PlayStation 4 Pro, para el reemplazo. Si bien las bobinas para HDMI de la PS4 Pro comparten un tamaño similar a las de la Wii U, es crucial considerar las diferencias de tamaño y las especificaciones de frecuencia de corte, que pueden variar y afectar la compatibilidad. Las bobinas de la PS4 PRO son del mismo tamaño que utiliza Wii U.
Antes de proceder al reemplazo de las bobinas, es prudente verificar que el chip Panasonic MN864718 no presente cortocircuitos en las terminales donde se conectan las bobinas.
Impacto de las Bobinas en la Estabilidad de la Señal
Se ha observado que, antes del reemplazo de las bobinas, la consola podía fallar en emitir señal HDMI casi de inmediato. La consola, incluso encendida sin ingresar a un juego, comenzaba a perder señal en cuestión de segundos, resultando en una intermitencia muy frecuente. Tras el reemplazo de las bobinas y la confirmación de continuidad en todas las terminales, se debe proceder a soldar las nuevas piezas, teniendo en cuenta su sensibilidad al calor.
Soluciones Alternativas y Consideraciones Adicionales
Cuando el problema persiste, se deben considerar otras aproximaciones.
Ajustes de Video y Configuración Inicial
En algunos casos, la configuración de video de la consola puede ser la causa de la falta de señal. Se recomienda realizar los siguientes pasos:
- Encender la consola Wii U.
- Esperar a que aparezca el mensaje de sincronización del Wii U GamePad.
- Intentar usar un cable A/V de Wii o un cable por componentes de Wii. La detección de estos cables puede tardar hasta un minuto.
- Una vez que la consola detecta el cable analógico, volver a conectar el cable HDMI.
- Cambiar los ajustes de entrada del televisor a HDMI.
- Si se dispone de otro televisor, intentar configurar la Wii U con él.
- Si la consola está configurada para una salida no HDMI y la imagen aparece en blanco y negro, se sugiere cambiar los ajustes de video a HDMI, guardar, y luego volver a cambiarlos a la configuración opuesta, guardando nuevamente. Este proceso de "toggle" puede forzar a la consola a reconfigurar correctamente la salida de video.
Reinicio Eléctrico y Soporte de Nintendo
Un reinicio eléctrico simple puede solucionar problemas temporales de software o hardware. Esto implica desconectar la Wii U del adaptador de corriente durante al menos dos minutos antes de volver a conectarla.
Es importante tener en cuenta que Nintendo ya no ofrece reparaciones de fábrica para las consolas Wii U, el Wii U GamePad o sus accesorios. Por lo tanto, las reparaciones deberán ser realizadas por técnicos independientes o mediante la auto-reparación.
El Caso de la Unidad Óptica y Fallos Relacionados
Es importante notar que las fallas en la consola no siempre se limitan a un solo componente. En un escenario particular, después de utilizar la salida analógica durante un tiempo, surgió un nuevo problema con la unidad óptica de la consola. Este fallo impedía completamente el juego, manifestándose con un mensaje específico en el Wii U GamePad. La causa raíz de este problema también se rastreó hasta una falta de continuidad en una línea que conectaba con una bobina, en este caso CM10, que presentaba un diseño de 4 pines, a diferencia de las bobinas de 8 pines asociadas al puerto HDMI. El reemplazo de esta bobina también requirió la búsqueda de un componente compatible, nuevamente considerando la posibilidad de usar piezas de otras consolas, aunque con las advertencias sobre las diferencias de tamaño y especificaciones.
Tras el reemplazo de las bobinas (tanto las asociadas al puerto HDMI como la relacionada con la unidad óptica) y la comprobación de continuidad en todos los componentes reparados, la consola se ensambló y probó. La señal HDMI se restableció sin intermitencias, y el error 160-1400, previamente experimentado, desapareció, permitiendo el acceso al menú principal. Las pruebas posteriores, incluyendo varias sesiones de juego durante un mes, confirmaron la estabilidad de la señal HDMI y la ausencia de problemas con la unidad óptica, indicando el éxito de la reparación.
