El cable coaxial, también conocido como coaxil, coaxcable o simplemente coax, es un tipo de cable eléctrico diseñado específicamente para transportar señales de alta frecuencia. Su estructura única, con dos conductores concéntricos, lo convierte en una solución robusta y fiable para una amplia gama de aplicaciones, desde la televisión por cable hasta las conexiones a Internet y sistemas de telecomunicaciones. La eficacia del cable coaxial reside en su diseño intrincado, donde cada componente juega un papel vital en la integridad y calidad de la señal transmitida.
Composición y Diseño del Cable Coaxial

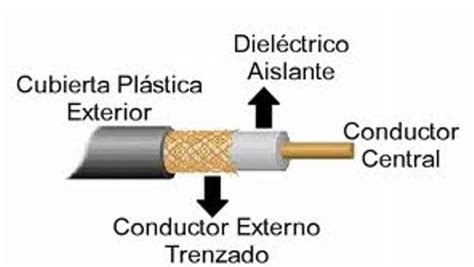

En el corazón del cable coaxial se encuentra un conductor central, el núcleo, que es el encargado de transportar la información en forma de señales electrónicas. Este núcleo puede ser sólido, comúnmente fabricado de cobre, o estar compuesto por hilos, lo que le confiere mayor flexibilidad. Rodeando este núcleo, se encuentra una capa aislante dieléctrica. La calidad de este material aislante es crucial, ya que sus características determinan en gran medida la calidad general del cable y su capacidad para minimizar las pérdidas de energía. La separación entre el conductor central y el exterior es fundamental para el correcto funcionamiento del cable.
El segundo conductor es una malla o blindaje exterior, de aspecto tubular, que actúa como referencia de tierra y como ruta de retorno para las corrientes. Esta malla, a menudo trenzada, cumple una función protectora esencial. Protege al núcleo de las interferencias electromagnéticas y del ruido eléctrico, evitando así la distorsión de los datos que se transmiten. La eficacia de este apantallamiento depende del material y la densidad del trenzado o malla metálica. En casos donde se requiere una protección superior contra interferencias, existen configuraciones de doble o incluso cuádruple apantallamiento.
El diseño general del cable coaxial, incluyendo el grosor de sus componentes y la naturaleza del material aislante, afecta directamente a su tamaño, flexibilidad y, lo que es más importante, a sus propiedades eléctricas. La elección del diseño adecuado es, por tanto, dependiente de la aplicación específica y del entorno de instalación.
Propiedades Eléctricas y Tipos de Cable Coaxial
Una característica eléctrica fundamental del cable coaxial es su impedancia característica, que se mide en ohmios. La mayoría de los cables coaxiales presentan impedancias de 50, 52, 75 o 93 ohmios, siendo la de 75 ohmios la más común, especialmente en aplicaciones de televisión. La industria de radiofrecuencia (RF) utiliza nombres de tipo estándar para clasificar estos cables, como la familia RG-58, cuya característica principal es su núcleo central de cobre.
Existen múltiples tipos de cable coaxial, cada uno con diámetros e impedancias específicas. El tipo de cable a utilizar depende en gran medida de su ubicación y del entorno de instalación. Para el aislamiento y la cubierta protectora, se emplea comúnmente el policloruro de vinilo (PVC). Los cables coaxiales de PVC son flexibles y fáciles de instalar, aunque es importante considerar que desprenden gases tóxicos al quemarse. Para aplicaciones que requieren mayor seguridad, como en edificios de gran altura, se utilizan materiales LSFH (Low Smoke Free of Halogen - Baja emisión de humos y libre de halógenos). En exteriores, el polietileno (PE) es una opción habitual debido a su gran resistencia a la radiación UV y al agua.
Aplicaciones del Cable Coaxial
Históricamente, antes de la adopción masiva de la fibra óptica, el cable coaxial fue un pilar en los sistemas de transmisión de telefonía analógica. Utilizado en sistemas de multiplexación por división de frecuencia (FDM), era capaz de soportar la transmisión de más de 10.000 circuitos de voz simultáneamente. Hoy en día, el cable coaxial sigue siendo un componente esencial en la infraestructura de telecomunicaciones, siendo denominadas estas instalaciones como "líneas de transmisión".
En el ámbito doméstico, el cable coaxial es fundamental para la recepción de televisión por cable. Permite obtener una señal de televisión excelente, con imágenes y contenidos en directo que se ven perfectamente. Sin embargo, un cable coaxial de TV degradado o débil puede afectar significativamente la experiencia del usuario, provocando que la imagen se pixele o se congele.
Además de la televisión, el cable coaxial se aprovecha para ofrecer conexiones a Internet de alta velocidad. Muchos proveedores de servicios de Internet utilizan el cable coaxial para este fin, aunque para redes locales (LAN) se prefiere el cable Ethernet por su menor latencia y mayor velocidad. El cable coaxial también puede usarse para transmitir audio de baja calidad.
Instalación y Mantenimiento del Cable Coaxial
La correcta instalación y el mantenimiento del cable coaxial son cruciales para asegurar un rendimiento óptimo y evitar problemas. Un cortocircuito, que ocurre cuando dos hilos o un hilo y la tierra entran en contacto no deseado, puede causar desde chispazos y la activación de fusibles en instalaciones eléctricas comunes hasta efectos menores y casi indetectables en dispositivos electrónicos de bajo voltaje.
La conexión a tierra de la malla es de vital importancia. Si la malla no está bien conectada a tierra, puede actuar como una antena, captando señales no deseadas y afectando la calidad de la transmisión.

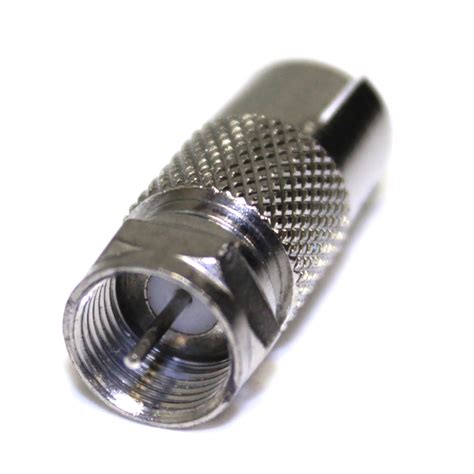

Los conectores de cable coaxial son puntos críticos de conexión. Existen diversos tipos, como los BNC y los N, y también conectores de compresión y universales tipo F. Estos conectores pueden ser macho (con una protuberancia metálica) o hembra (con una cavidad). Un conector oxidado, roto o dañado físicamente puede impedir la correcta transmisión de la señal. Es importante apretar los conectores con cuidado, asegurando un sellado adecuado para evitar problemas derivados de la dilatación y contracción por cambios de temperatura.
El cable coaxial en sí mismo puede sufrir daños. La cubierta del cable es delicada y puede dañarse por un uso incorrecto o por accidentes. Los cables tienen un radio de curvatura máximo, y sobrepasarlo puede estropearlos. La exposición a factores externos, como la entrada de agua a través de grietas o rasguños, puede inutilizar el cable y afectar la transferencia de señal, llegando incluso a causar cortocircuitos.
El proceso de instalación de conectores, como los de compresión, requiere herramientas específicas, como pelacables coaxiales y herramientas de compresión o engarzado. El pelacables debe ajustarse al tipo de cable a utilizar, como el RG-6, que es muy común y puede ser doble o cuádruplemente blindado. Tras pelar el cable, se expone la lámina aislante y la malla de hilos, que deben doblarse contra el cable para permitir la correcta conexión.
Como Instalar Conector Coaxial / Ponchar Cable RG6 - Tutorial -
Consideraciones Adicionales y Evolución
La investigación y el desarrollo en el campo del cable coaxial para televisión han ofrecido nuevas opciones desde finales del siglo XIX. Aunque existen varios estándares de cable coaxial en uso, una desventaja importante de algunos tipos de cable coaxial más antiguos es que su ancho de banda no permite la transmisión de vídeo de alta definición. El RG11 es un ejemplo de cable coaxial más reciente, diseñado para transmitir señales de la mayor calidad posible, aunque sus prestaciones no igualan a las de la fibra óptica.
A pesar de los avances tecnológicos, el cable coaxial sigue siendo un componente esencial en múltiples aplicaciones técnicas gracias a su capacidad de transmitir señales de alta calidad a largas distancias. No obstante, las especificaciones pueden variar según el modelo, y las opciones de personalización no siempre están disponibles en todas las regiones.
La maleabilidad y la capacidad de adaptación del cable coaxial a diversos entornos, junto con su robustez frente a interferencias externas en comparación con otros tipos de cable, aseguran su relevancia continuada en el panorama de las telecomunicaciones y la transmisión de señales de alta frecuencia. La elección del cable coaxial adecuado y su correcta instalación son pasos fundamentales para garantizar la fiabilidad y la calidad de las señales que transporta.
