Cable FTP: La Solución Blindada para Redes Confiables y Libres de Interferencias

En el mundo de las redes de datos y el cableado estructurado, la elección del cable adecuado es fundamental para garantizar la integridad de la señal y el rendimiento óptimo de la infraestructura. Si bien el cable UTP (Unshielded Twisted Pair) es el más común y económico, existen otras opciones diseñadas para entornos más exigentes. Entre ellas, el cable FTP (Foiled Twisted Pair) se destaca como una solución robusta y confiable, ideal para instalaciones que requieren un control superior de las interferencias y una transmisión de datos estable. Este artículo explora en profundidad la utilidad, las características, las ventajas, las aplicaciones y las consideraciones de precio del cable FTP, ofreciendo una guía completa para su correcta implementación.

¿Qué es un Cable FTP y Cómo Funciona?

El cable FTP, cuyas siglas provienen del inglés "Foiled Twisted Pair", se traduce literalmente como "par trenzado laminado". Su característica distintiva reside en la incorporación de una lámina metálica, generalmente de aluminio, que envuelve todos los pares de hilos trenzados internos. Esta lámina actúa como una barrera protectora, ofreciendo una defensa adicional contra las interferencias electromagnéticas (EMI) y la diafonía (crosstalk) que pueden afectar la calidad de la señal.

La estructura del cable FTP se basa en el principio del par trenzado, donde cada par de hilos se retuerce sobre sí mismo. Este trenzado es crucial para reducir la interferencia entre pares adyacentes. Sin embargo, en el cable FTP, esta protección se ve potenciada por la lámina metálica circundante. Esta lámina, al estar conectada a tierra, actúa como un escudo, disipando las ondas electromagnéticas externas y evitando que penetren en el cable e interfieran con la transmisión de datos. De esta manera, se mantiene la integridad de la señal incluso en ambientes eléctricos complejos, donde la presencia de maquinaria industrial, equipos eléctricos de alta potencia o una alta densidad de cables podría generar ruido electromagnético.

El cable de par trenzado apantallado FTP es, por lo tanto, ideal para redes que demandan una mayor estabilidad en la transmisión de datos. Su aplicación se vuelve especialmente relevante en entornos como oficinas, industrias, centros de datos y cualquier instalación donde la fiabilidad de la red sea una prioridad, y donde equipos sensibles puedan verse afectados por interferencias externas.

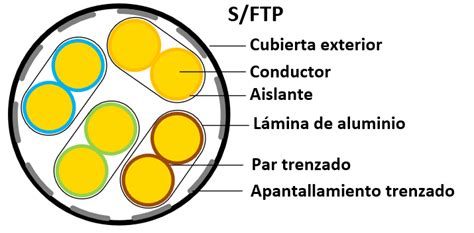

Componentes Clave del Cable FTP

La construcción del cable FTP está diseñada para maximizar la calidad de la transmisión de datos y minimizar las interferencias. Los componentes principales incluyen:

• Cubierta Exterior: La capa más externa del cable, que proporciona protección física y, en algunos casos, resistencia a factores ambientales como la radiación UV, la humedad o cambios de temperatura.
• Lámina Metálica (Blindaje): Este es el elemento diferenciador del cable FTP. Una lámina de aluminio, a menudo recubierta o en combinación con un material conductor, envuelve los pares de hilos trenzados. Su función principal es actuar como un escudo contra las interferencias electromagnéticas externas.
• Pares Trenzados: Dentro de la lámina protectora se encuentran los cuatro pares de hilos de cobre, cada uno trenzado de forma específica. El trenzado ayuda a cancelar la interferencia electromagnética generada por los propios pares y reduce la diafonía entre ellos.
• Material de Relleno (Opcional): En algunos cables FTP, especialmente en categorías superiores, se puede incluir un elemento central (como una cruz de plástico o un relleno de espuma) para mantener los pares separados y optimizar la geometría del cable, mejorando así el rendimiento a altas frecuencias.

¿Para Qué Sirve un Cable FTP? Aplicaciones y Beneficios

La principal utilidad del cable FTP radica en su capacidad para garantizar una transmisión de datos más estable y protegida frente a interferencias eléctricas. Esto lo convierte en la opción preferida en entornos donde la señal puede verse comprometida por la proximidad a equipos eléctricos, maquinaria industrial, o en instalaciones con una alta densidad de cableado.

Este tipo de cableado estructurado es ampliamente empleado en redes empresariales que exigen un alto grado de confiabilidad y un desempeño continuo. Su versatilidad permite su adaptación a diversas aplicaciones, tanto en interiores como en exteriores, y resulta clave en proyectos donde se requiere minimizar la pérdida de señal y mantener la integridad de la información transmitida.

Entre sus principales aplicaciones destacan:

• Redes Ethernet (Ethernet FTP): Para conexiones de alta velocidad que requieren una estabilidad excepcional, minimizando la pérdida de paquetes de datos y asegurando un rendimiento constante.
• Cableado estructurado en oficinas o edificios corporativos: Asegura una red limpia y sin interferencias, crucial para el funcionamiento de sistemas informáticos, servidores y equipos de comunicación.
• Interconexión de equipos de telecomunicaciones: Mejora significativamente la calidad en la transmisión de datos y voz, especialmente en centrales telefónicas, centros de datos y redes de comunicación de larga distancia.
• Sistemas de videovigilancia y control de acceso: Mantiene la fidelidad de la imagen y la señal de audio, evitando distorsiones o interrupciones causadas por interferencias electromagnéticas, lo cual es vital para la seguridad.
• Automatización industrial: Reduce drásticamente el riesgo de fallos en los sistemas de control y automatización debido a ruidos electromagnéticos generados por la maquinaria industrial.
• Conexiones en ambientes con alta carga eléctrica: Protege la red frente a interferencias externas provenientes de fuentes de alta tensión o equipos de gran consumo energético.

El par trenzado FTP es, por lo tanto, esencial cuando se necesita una red segura, eficiente y con la máxima fiabilidad, especialmente en aplicaciones críticas donde la interrupción del servicio o la pérdida de datos no son una opción.

Tipos de Cable FTP Según su Categoría

Al igual que otros tipos de cableado estructurado, el cable FTP se clasifica en diferentes categorías que determinan su capacidad de transmisión, la frecuencia de operación y el rendimiento general. Las categorías más comunes en el mercado son:

Cada categoría ofrece diferentes niveles de protección y rendimiento, adaptándose a las necesidades específicas de cada entorno y aplicación. Es importante destacar que, si bien el cableado UTP de categoría 5e es común, la normativa actual en muchas regiones exige el uso de al menos categoría 6 en nuevas instalaciones. Para aplicaciones de vídeo, que manejan paquetes de datos muy grandes y requieren una circulación rápida, se recomienda el uso de cables de categoría 6 en adelante.

Ventajas del Cable FTP frente al UTP

El cable par trenzado FTP ofrece beneficios significativos en comparación con el cable UTP, especialmente en entornos donde la interferencia eléctrica puede degradar el rendimiento de la red. Las principales ventajas incluyen:

• Mayor Protección contra Interferencias: La lámina metálica actúa como un escudo eficaz contra las interferencias electromagnéticas (EMI) y la radiofrecuencia (RFI), lo que resulta en una señal más limpia y una menor tasa de errores.
• Mejor Integridad de la Señal: Al reducir la diafonía entre pares y la captación de ruido externo, el cable FTP mantiene la calidad de la señal a lo largo de distancias mayores, lo que es crucial para redes de alto rendimiento.
• Mayor Fiabilidad en Entornos Difíciles: Su capacidad para resistir interferencias lo hace ideal para instalaciones en fábricas, hospitales, o cerca de fuentes de alta tensión donde el cable UTP podría fallar o experimentar degradación del rendimiento.
• Cumplimiento de Normativas: En ciertas aplicaciones y entornos, el uso de cable apantallado puede ser un requisito normativo para garantizar la seguridad y la fiabilidad de la red.

Desventajas y Consideraciones del Cable FTP

Aunque el cable FTP presenta ventajas importantes, también es necesario evaluar ciertas consideraciones técnicas y económicas antes de su instalación. Estas desventajas pueden influir en el diseño y el presupuesto del proyecto de red:

• Requiere Conexión a Tierra Adecuada: Para que el blindaje sea efectivo, el cable FTP debe estar correctamente conectado a tierra en ambos extremos. Una conexión a tierra deficiente o inexistente puede hacer que el blindaje sea inútil o incluso que actúe como una antena, atrayendo más interferencias.
• Mayor Rigidez y Dificultad de Instalación: La presencia de la lámina metálica hace que el cable FTP sea menos flexible y más difícil de manipular y tender en comparación con el cable UTP. Esto puede requerir herramientas de instalación específicas y un mayor cuidado durante el proceso.
• Costo Más Elevado: El cable FTP es intrínsecamente más caro que el cable UTP debido a los materiales adicionales y el proceso de fabricación más complejo. La inversión inicial es mayor.
• Conectores Específicos: Para mantener la continuidad del blindaje, el cable FTP requiere el uso de conectores RJ45 FTP (o conectores blindados compatibles) que posean una carcasa metálica. Estos conectores también suelen ser más costosos que los conectores UTP estándar.
• Posible Acumulación de Cargas Eléctricas: Si no se conecta a tierra adecuadamente, el blindaje puede acumular cargas electrostáticas, lo que podría dañar equipos sensibles.

Diferencias Clave: Cable FTP, UTP y STP

Para comprender mejor la posición del cable FTP en el espectro del cableado estructurado, es útil compararlo con sus contrapartes más comunes:

Es importante notar que dentro de la categoría de "apantallado", existen variaciones. El término FTP se refiere específicamente a una lámina general. El cable STP (Shielded Twisted Pair) a menudo implica un blindaje más robusto, que puede incluir un blindaje individual para cada par además de un blindaje general. El cable SFTP (Screened Foiled Twisted Pair) representa un nivel aún mayor de protección, combinando múltiples capas de blindaje.

Instalación del Cable FTP: Buenas Prácticas

Para aprovechar al máximo los beneficios del par trenzado FTP, es fundamental seguir buenas prácticas durante su instalación:

• Utilizar Bandejas Portacables Adecuadas: Las bandejas metálicas, debidamente puestas a tierra, ayudan a canalizar el cableado y a disipar cualquier ruido electromagnético residual.
• Evitar la Proximidad con Cables de Energía: Mantener una distancia prudencial entre el cable FTP y los cables de alimentación eléctrica para minimizar la inducción de interferencias. Se recomienda una separación mínima de varios centímetros, o incluso metros si es posible en instalaciones industriales.
• Respetar los Radios de Curvatura Mínimos: El trenzado y el blindaje hacen que el cable FTP sea menos flexible. Evitar doblarlo en ángulos demasiado agudos para no dañar la estructura interna y comprometer la integridad de la señal. Consultar las especificaciones del fabricante para conocer los radios de curvatura recomendados.
• Conectar Correctamente a Tierra Todos los Extremos: Este es un paso crítico. Asegurarse de que la lámina apantallada esté conectada a tierra de forma continua y eficaz en ambos puntos de conexión (panel de parcheo y toma de red).
• Utilizar Organizadores de Cables: Mantener el cableado ordenado no solo facilita futuras intervenciones, sino que también ayuda a evitar que los cables se enreden o se doblen de forma inadecuada, lo que podría generar interferencias.
• Crimpar Correctamente los Conectores: Utilizar las herramientas adecuadas para crimpar los conectores RJ45 FTP, asegurando una conexión firme y la continuidad eléctrica del blindaje.

Cable FTP en Colombia: Aplicaciones y Precios

En ciudades como Bogotá, Medellín y Cali, el cable FTP es una opción cada vez más demandada en diversos sectores. Su uso es común en:

• Centros de datos empresariales: Donde la estabilidad y la integridad de los datos son primordiales.
• Edificios inteligentes: Que integran múltiples sistemas de comunicación y control que requieren una red robusta.
• Plantas industriales: Para la automatización de procesos y la interconexión de maquinaria.
• Oficinas gubernamentales y corporativas: Que manejan información sensible y requieren redes fiables.

El precio del cable FTP en Colombia varía considerablemente según la categoría, el tipo de cubierta (interior o exterior) y el fabricante. A continuación, se presentan rangos aproximados de precios por metro, que pueden variar según el proveedor y la cantidad adquirida:

• FTP Cat5e interior: $1.800 - $2.500 COP
• FTP Cat6 exterior: $3.500 - $5.000 COP
• FTP Cat6a blindado: $6.000 - $8.000 COP

Estos precios son estimados y pueden fluctuar en el mercado. Es recomendable solicitar cotizaciones a varios proveedores para obtener el mejor precio.

¿Qué Conector se Utiliza para Cable FTP?

El conector estándar para el cable FTP es el RJ45 FTP. A diferencia de los conectores RJ45 para cable UTP, los conectores FTP cuentan con una carcasa metálica que permite mantener la continuidad del apantallamiento desde el cable hasta el punto de conexión. Esta carcasa metálica es esencial para que el blindaje cumpla su función de protección contra interferencias. La correcta terminación del cable con estos conectores es crucial para el rendimiento general de la red.

¿Cómo Elegir entre Cable FTP Interior o Exterior?

La selección del tipo adecuado de par trenzado FTP depende fundamentalmente del entorno físico donde se realizará la instalación. La cubierta externa juega un rol clave en la durabilidad y el funcionamiento del sistema de cableado estructurado, y debe elegirse basándose en las condiciones ambientales del lugar.

• Cable FTP para Interior: Utiliza típicamente una cubierta de PVC (cloruro de polivinilo). Es ideal para instalaciones dentro de edificios, oficinas, centros de datos o cualquier espacio protegido de las inclemencias del tiempo. Sus características incluyen mayor flexibilidad para instalaciones en canaletas o bandejas, un costo generalmente menor en comparación con los modelos para exterior, y es adecuado para ambientes secos sin exposición directa a la intemperie.

• Cable FTP para Exterior: La cubierta suele ser de PE (polietileno) o LSZH (baja emisión de humos y halógenos), materiales más resistentes. Está diseñada para soportar factores externos como:

  • Radiación ultravioleta (UV) del sol.
  • Humedad constante o lluvia.
  • Cambios bruscos de temperatura.
  • Instalaciones subterráneas o sobre fachadas expuestas.

Elegir el par trenzado FTP correcto, considerando si será para uso interior o exterior, ayuda a prolongar la vida útil del sistema, garantizar la integridad de la red y evitar mantenimientos prematuros o fallas costosas.

Relación entre el Cable FTP y el Mantenimiento de Redes

El mantenimiento preventivo es un pilar fundamental para garantizar el rendimiento a largo plazo del cableado estructurado, y el cable FTP no es la excepción. Las buenas prácticas de mantenimiento incluyen:

• Revisión Periódica de Puntos de Conexión y Conectores FTP: Inspeccionar visualmente los conectores y los puntos de terminación para detectar signos de desgaste, corrosión o daños.
• Pruebas de Continuidad y Atenuación: Utilizar herramientas de diagnóstico de red para verificar la continuidad de las señales y medir la atenuación, asegurando que no haya degradación de la señal.
• Verificación del Apantallamiento y Conexiones a Tierra: Confirmar que el blindaje y las conexiones a tierra se mantengan intactos y funcionales.
• Sustitución de Tramos Deteriorados: Identificar y reemplazar cualquier sección del cable que presente daños físicos o degradación del rendimiento.

Estas acciones se alinean con las mejores prácticas de mantenimiento de redes, asegurando que la infraestructura de cableado FTP continúe operando de manera óptima a lo largo del tiempo.

¿Cuándo Optar por Cable FTP Blindado?

El cable FTP blindado, en sus diversas configuraciones, es recomendable cuando se necesita una protección robusta contra interferencias severas. Su uso es estratégico en ambientes exigentes donde la estabilidad de la señal es fundamental para la operación continua. Considere su implementación en los siguientes escenarios:

• Presencia de Maquinaria Industrial: Equipos que generan campos electromagnéticos intensos y constantes.
• Proximidad a Redes Eléctricas de Alta Tensión: Para reducir significativamente el riesgo de interferencia por líneas de energía.
• Proyectos de Alta Disponibilidad: Donde las caídas de red o la degradación de la señal no son una opción tolerable, como en sistemas bancarios, de telecomunicaciones o de control crítico.
• Ambientes Críticos: Hospitales (equipos médicos sensibles), centros de datos (servidores y almacenamiento de datos), o sistemas de seguridad que requieren estabilidad total y protección contra cualquier tipo de interferencia.

Buenas Prácticas para Optimizar el Rendimiento del Cable FTP

Aplicar buenas prácticas durante la instalación y en la gestión del cableado FTP mejora su rendimiento y prolonga su vida útil. Una instalación planificada y ejecutada correctamente evita interferencias, errores de conexión y futuras intervenciones costosas. Tenga en cuenta las siguientes recomendaciones:

• Diseñar Rutas Alejadas de Fuentes Eléctricas: Minimizar la exposición a interferencia electromagnética planificando las rutas de cableado de forma que se mantengan lo más alejadas posible de transformadores, motores, luces fluorescentes y otros equipos que generen campos electromagnéticos.
• Usar Bandejas Portacables Metálicas con Puesta a Tierra: Estas bandejas no solo organizan el cableado, sino que también actúan como un conductor adicional para disipar el ruido, mejorando la protección general.
• Coordinar con el Mantenimiento Eléctrico Industrial: En entornos industriales, es vital coordinar la instalación del cableado de red con los electricistas para evitar conflictos y asegurar la correcta separación de los sistemas eléctricos y de datos.
• Incluir Organizadores de Cables: Utilizar organizadores de cables (velcro, bridas, etc.) para mantener los pares ordenados y evitar torsiones o dobleces excesivos, lo que facilita futuras revisiones y el mantenimiento.
• Etiquetar Puntos de Red: Una correcta etiquetación de todos los puntos de red, tanto en el panel de parcheo como en las tomas de usuario, agiliza la identificación de cada conexión y facilita el diagnóstico de fallos.

El Cable FTP como Aliado en Redes Críticas

En resumen, el cable FTP representa una solución confiable y de alto rendimiento para redes que requieren una protección superior contra interferencias y una estabilidad de transmisión de datos inquebrantable. Su estructura apantallada lo convierte en la opción idónea para entornos industriales, corporativos y eléctricos donde la integridad de la señal es un factor crítico. La elección del tipo de cable FTP adecuado, su correcta instalación siguiendo las buenas prácticas y un mantenimiento preventivo regular son pasos esenciales para garantizar el rendimiento óptimo, la fiabilidad y la seguridad de cualquier red de datos. La inversión en cableado FTP se traduce en una infraestructura de red más robusta, menos propensa a fallos y con una mayor longevidad.
