Splitters Ópticos Desbalanceados: Profundizando en su Funcionamiento y Aplicaciones en Redes de Fibra Óptica

La fibra óptica se ha consolidado como la columna vertebral de la conectividad moderna, permitiendo la transmisión de datos a velocidades y con una confiabilidad sin precedentes. En este contexto, los splitters ópticos emergen como componentes cruciales, facilitando la distribución de una única señal de luz a múltiples destinos. Si bien los splitters balanceados, que dividen la señal equitativamente, son ampliamente conocidos, los splitters desbalanceados presentan características y aplicaciones particulares que merecen una exploración detallada. Este artículo se adentra en el mundo de los splitters desbalanceados, analizando su funcionamiento, sus ventajas, sus limitaciones y su rol en arquitecturas de red específicas como PON y FTTx, complementando la información técnica con datos de pruebas y consideraciones prácticas.

¿Qué es un Splitter Óptico y por qué Desbalanceado?

Un splitter óptico es un dispositivo pasivo diseñado para dividir una señal óptica entrante en dos o más señales de salida. Su función principal es permitir que una sola hebra de fibra óptica sirva a múltiples usuarios o dispositivos, optimizando así la infraestructura de red y reduciendo la necesidad de tendidos adicionales de fibra.

Los splitters ópticos se pueden clasificar de diversas maneras, pero una distinción fundamental radica en cómo distribuyen la potencia de la señal:

• Splitters Ópticos Balanceados: Distribuyen la señal de manera equitativa entre todas sus salidas. Por ejemplo, un splitter 1x4 balanceado entregaría aproximadamente el 25% de la potencia óptica a cada una de sus cuatro salidas.
• Splitters Ópticos Desbalanceados: No distribuyen la señal de forma uniforme. En cambio, una salida recibe la mayor parte de la potencia, mientras que las otras reciben porciones significativamente menores. Un ejemplo común es un splitter 5|95|, donde una salida recibe el 95% de la potencia y la otra el 5%. También existen configuraciones como 10-90, 15-85, 20-80 o 40-60.

La elección entre un splitter balanceado y uno desbalanceado depende de los requisitos específicos de la red. Los splitters desbalanceados son particularmente útiles en escenarios donde se necesita priorizar la potencia de la señal en una rama particular de la red, mientras que otras ramas pueden operar con niveles de potencia reducidos.

Tecnologías de Splitters Ópticos: Fusionados vs. PLC

La construcción de los splitters ópticos también varía, influyendo en su rendimiento y aplicabilidad:

• Splitters Basados en Fibra Óptica Fusionada: En esta tecnología, múltiples fibras ópticas se fusionan a lo largo de una sección determinada. La luz que ingresa por la fibra de entrada se distribuye gradualmente a través de las fibras de salida. Este método es eficiente para divisiones de baja escala, como los splitters 1x2 o 1x4, ya que minimiza las pérdidas de inserción. La fabricación implica un control preciso del proceso de fusión para lograr la distribución de potencia deseada.

• Splitters PLC (Planar Lightwave Circuit): Estos splitters representan un avance tecnológico mayor. Utilizan guías de onda fabricadas en un sustrato de sílice, donde la división de la señal óptica se realiza a través de canales diseñados con precisión. Esta tecnología permite la creación de splitters más compactos, con una distribución de señal más uniforme y una mayor capacidad para realizar divisiones extensas (por ejemplo, 1x32 o 1x64). Los splitters PLC son la opción preferida para redes de gran escala, como las redes FTTH (Fiber to the Home), debido a su densidad y rendimiento.

El Proceso de División de Señal y las Pérdidas Inevitables

Independientemente de la tecnología, el principio fundamental de un splitter óptico es dividir la luz. Cuando la luz viaja por una fibra y entra en el splitter, su potencia se distribuye entre las fibras de salida. Es crucial entender que esta división siempre implica una pérdida de potencia óptica, conocida como pérdida de inserción.

La relación entre el número de divisiones y la pérdida de señal es, en gran medida, exponencial. Un splitter 1x64, por ejemplo, experimentará una pérdida de inserción significativamente mayor que un splitter 1x4. Esto se debe a que la potencia total de la señal se divide entre un mayor número de salidas.

Pérdida de Inserción (dB) = 10 * log10 (Potencia de Salida / Potencia de Entrada)

Para mitigar estas pérdidas en redes de mayor extensión, se emplean estrategias como el uso de amplificadores ópticos o una planificación de red meticulosa.

El Papel de los Splitters Desbalanceados en Redes PON y FTTx

Los splitters ópticos, tanto balanceados como desbalanceados, son pilares en la implementación de redes de alta velocidad, especialmente en el ámbito de la fibra hasta el hogar (FTTH) y las Redes Ópticas Pasivas (PON). Las redes PON utilizan una arquitectura de "punto a multipunto", donde un único puerto de fibra óptica de la central se comparte entre múltiples usuarios.

En las redes PON, los splitters son esenciales para lograr esta distribución eficiente. Los splitters desbalanceados encuentran aplicaciones específicas en estas arquitecturas. Por ejemplo, al utilizar un splitter con una división asimétrica como 5|95|, se puede dirigir la mayor parte de la potencia a una rama principal de la red, mientras que una pequeña porción se destina a una rama secundaria o a un dispositivo específico que no requiere una alta potencia de señal.

Los productos FTTH son cada día más conocidos y se hacen presentes en cada nueva instalación para la optimización de menos cantidad de fibra óptica. Se utilizan redes PON (Redes ópticas pasivas) para llegar a más usuarios. Las redes PON utilizan tecnología de conexión de “punto a multipunto” es decir utilizar splitter balanceados y desbalanceados.

Características y Ventajas de los Splitters Desbalanceados

Los splitters desbalanceados ofrecen varias ventajas prácticas y de diseño:

• Eficiencia en la Distribución de Potencia: Permiten dirigir la potencia óptica de manera selectiva, lo cual puede ser ventajoso en topologías de red complejas donde diferentes segmentos tienen distintos requerimientos de señal.
• Menor Número de Dispositivos y Fibra: En comparación con los splitters balanceados, los desbalanceados, especialmente aquellos utilizados en arquitecturas en cascada, pueden requerir menos dispositivos y, por ende, menos hilos de fibra óptica para cubrir un área determinada.
• Instalación Simplificada y Costos Reducidos: La arquitectura que a menudo emplean los splitters desbalanceados, como la cascada, puede facilitar el diseño y la instalación. El uso de dispositivos sellados y la reducción en la cantidad de fibra pueden traducirse en menores tiempos de instalación y costos de mano de obra y materiales.
• Diseño de Red Sencillo: Para redes sencillas, los splitters simétricos (balanceados) pueden ofrecer un diseño más fácil de diagramar, plasmar en planos, construir y dar mantenimiento. Sin embargo, los splitters desbalanceados pueden simplificar la gestión de la potencia en ciertos escenarios.
• Robustez y Durabilidad: Los splitters ópticos, en general, están fabricados para operar en ambientes adversos, resistiendo cambios extremos de temperatura, humedad, polvo y otras condiciones ambientales hostiles. Esta durabilidad es crucial para la fiabilidad a largo plazo de las redes de fibra óptica.

Consideraciones Prácticas y Pruebas con OTDR

La correcta selección y el despliegue de splitters son fundamentales para el rendimiento de la red. Las pruebas con un reflectómetro óptico en el dominio del tiempo (OTDR) son esenciales para verificar la integridad de la conexión y la calidad del splitter.

Imaginemos una configuración de prueba típica:

• Fibra: SM 9/125
• Longitud de Onda: 1550 nm (+/-20 nm)
• Zona Muerta: < 1.8 m
• Rango Dinámico: 18 dB
• Ancho de Pulso: 10 ns
• Rango de Distancia: 500 m
• Tiempo de Medición: 15 s

En una prueba que involucra un splitter desbalanceado (95%|5%), se podría observar lo siguiente:

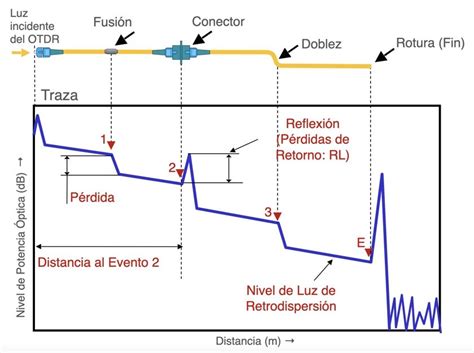

Se conecta un tramo corto de cable (aproximadamente 100 m) con un conector SC/APC, seguido por el splitter desbalanceado. El tramo final es una bobina de unos 300 m de cable Drop. Al analizar la traza del OTDR en el punto de conexión del splitter, se puede notar inicialmente una ligera atenuación. Sin embargo, lo más relevante es la aparición de un evento reflectante, usualmente provocado por el conector del propio splitter. Posteriormente, se observa una atenuación alta de la potencia de la señal después del splitter. Gráficamente, esto se manifestaría con un nivel horizontal de la gráfica de la izquierda (antes del splitter) más elevado que el nivel a la derecha (después del splitter), indicando la pérdida de potencia inherente a la división desbalanceada.

En otra prueba específica, utilizando un splitter desbalanceado 5|95| y una fibra tipo G657A, se pueden obtener mediciones concretas:

• Longitud de Onda de Operación: 1310 nm (Ventana de 1260 nm a 1360 nm)
• Tipo de Chaqueta: 900 µm (con Código de Colores)
• División: 5|95|

Se conecta un OTDR (OLS - Optical Launching Source, OPM - Optical Power Meter) a una de las salidas del splitter.

• Salida 1 (Hilo 1 de color Azul): Conectada al OLS a través del splitter.

• Potencia de Salida del OLS: -5 dBm.

• Medición de Potencia en la Salida 1: -18.40 dBm.

• Atenuación Calculada: -18.40 dBm - (-5 dBm) = -13.40 dB. (Nota: En el material original se indica 13.06 dB para el canal del 95% y 0.45 dB para el canal del 5% en 1310 nm, lo cual varía según el modelo específico del splitter y las condiciones de prueba. La diferencia observada en la medición de -18.40 dBm respecto a la potencia de entrada de -5 dBm es significativa y refleja la alta atenuación en esta salida, propia de la división del 95%).

• Salida 2 (Hilo 2 de color Naranja): Conectada al OLS a través del splitter.

• Potencia de Salida del OLS: -5 dBm.

• Medición de Potencia en la Salida 2: En este caso, con un splitter 5|95|, se esperaría una potencia de salida mucho mayor en esta rama, ya que recibe el 95% de la señal. Si la potencia de entrada es -5 dBm, la potencia de salida en esta rama debería estar cerca de ese valor, con una pérdida mínima (idealmente cercana a la pérdida de inserción del dispositivo, que para la rama de alta potencia es muy baja, típicamente < 1 dB). Por ejemplo, si la pérdida de inserción para el 95% es de 0.45 dB, la potencia de salida sería aproximadamente -5.45 dBm. La mención en el material original de que "Cada salida representa un 50% de la potencia" se refiere a un splitter balanceado 1:2. En el caso de un desbalanceado 5|95|, la potencia se divide de forma asimétrica.

La planificación y el mantenimiento de redes que utilizan splitters desbalanceados requieren un cuidado mayor debido a la naturaleza asimétrica de la distribución de la señal. Sin embargo, su capacidad para optimizar el uso de la fibra y gestionar la potencia de manera selectiva los convierte en herramientas valiosas en el arsenal de los instaladores y operadores de redes de fibra óptica.

Conclusión Parcial

Los splitters ópticos desbalanceados son componentes sofisticados que juegan un papel indispensable en la arquitectura de redes de fibra óptica modernas. Su capacidad para dividir la señal de manera no uniforme ofrece flexibilidad de diseño y eficiencia en la distribución de potencia, siendo especialmente relevantes en redes PON y FTTx. Si bien la pérdida de potencia es una característica inherente a cualquier splitter, la tecnología y la planificación adecuada permiten superar estos desafíos. La comprensión de su funcionamiento, junto con la validación a través de pruebas como las realizadas con OTDR, asegura la implementación de redes robustas, fiables y de alto rendimiento, sentando las bases para la hiperconectividad del futuro. La fibra óptica, y con ella sus componentes como los splitters, es clave para el desarrollo de la conectividad en hogares, empresas e industrias, impulsando el mundo hacia una nueva etapa de interconexión sin precedentes.
