EtherChannel es una tecnología fundamental en las redes modernas que permite a los administradores de red aumentar el ancho de banda y mejorar la resiliencia mediante la agregación lógica de múltiples enlaces físicos en un único enlace virtual. Comprender cuántos puertos se pueden agrupar en un EtherChannel es crucial para diseñar redes eficientes y escalables. Esta tecnología, ampliamente soportada por switches Cisco como los modelos Catalyst 3560, 2960 y 2950, ofrece beneficios significativos en términos de rendimiento y fiabilidad.
Fundamentos de EtherChannel

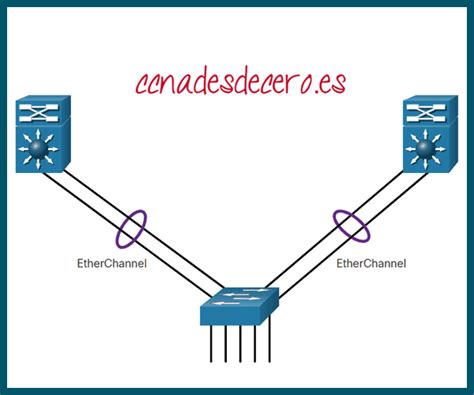

EtherChannel funciona agrupando varios enlaces Ethernet físicos. Estos enlaces, cuando se configuran correctamente, se presentan al sistema operativo del switch y a los dispositivos de red como un único enlace lógico de mayor capacidad. Esta agregación no solo incrementa el ancho de banda disponible entre dos dispositivos, sino que también proporciona redundancia. Si uno de los enlaces físicos dentro del canal falla, el tráfico se redirige automáticamente a los enlaces restantes, asegurando una continuidad operativa casi instantánea. La tecnología EtherChannel es compatible con todas las velocidades de los enlaces Ethernet, incluyendo Fast Ethernet, Gigabit Ethernet y 10 Gigabit Ethernet.
Protocolos de Negociación para EtherChannel
La formación de un EtherChannel puede realizarse de dos maneras principales: de forma manual (modo "on") o mediante negociación automática con protocolos específicos. Los protocolos de negociación más comunes son PAgP (Port Aggregation Protocol) y LACP (Link Aggregation Control Protocol).
PAgP (Port Aggregation Protocol): Este es un protocolo propietario de Cisco. Funciona permitiendo que los switches negocien cuáles puertos deben activarse para formar parte del EtherChannel. PAgP tiene la capacidad de agrupar puertos con características similares, como la velocidad, si son troncales o si pertenecen a la misma VLAN. Los modos de operación para PAgP incluyen "auto" y "desirable". Un puerto configurado en modo "auto" esperará a que el otro extremo inicie la negociación, mientras que "desirable" intentará activamente formar un EtherChannel. Para que PAgP funcione, ambos extremos deben ser compatibles con Cisco y estar configurados en modos compatibles (por ejemplo, "desirable" en un lado y "auto" o "desirable" en el otro).
LACP (Link Aggregation Control Protocol): Este protocolo, definido por el estándar IEEE 802.3ad, es un estándar abierto y es muy similar a PAgP en su funcionalidad. LACP también agrupa puertos con características similares para formar un enlace lógico. Los modos de operación para LACP incluyen "active" y "passive". Un puerto en modo "active" intentará formar un EtherChannel, mientras que "passive" esperará a que el otro extremo inicie la negociación. Al igual que con PAgP, la compatibilidad de modos es esencial para que LACP establezca un EtherChannel.
Configuración Completa de EtherChannel en Cisco (LACP y PAgP)
El Límite Máximo de Puertos en un EtherChannel
Una pregunta clave al implementar EtherChannel es determinar el número máximo de puertos que pueden formar parte de un único canal. La respuesta a esta pregunta, y la capacidad de EtherChannel, ha evolucionado con el tiempo y las plataformas de hardware.
Históricamente, y aún aplicable a muchas plataformas de switches Cisco, un máximo de 8 puertos físicos pueden ser agrupados juntos para formar un EtherChannel. Estos 8 puertos pueden ser de diferentes velocidades, como Fast Ethernet, Gigabit Ethernet o 10 Gigabit Ethernet, siempre y cuando sean del mismo tipo dentro del mismo canal. Con esta agrupación, es posible alcanzar un ancho de banda agregado de hasta 80 Gbps si se utilizan 8 puertos de 10 Gigabit Ethernet.
Es importante destacar que, aunque hasta 16 puertos pueden pertenecer a un "bundle" o grupo de agregación, solo 8 de ellos pueden estar activos y transportando tráfico a la vez. Los puertos restantes actúan como enlaces de reserva. En el contexto de LACP, existe un concepto de "prioridad de puerto" (port-priority) que se utiliza para determinar cuáles de los puertos disponibles formarán parte de los 8 puertos activos. Los puertos con un nivel de prioridad más bajo tienen una mayor oportunidad de ser seleccionados como activos.
Características y Beneficios de EtherChannel
La adopción de EtherChannel ofrece una serie de ventajas significativas para el diseño y la operación de redes:
- Mayor Ancho de Banda: Al combinar varios enlaces físicos, se crea un único enlace lógico con un ancho de banda agregado considerablemente mayor que el de un solo enlace. Esto es fundamental para manejar el creciente tráfico de red, especialmente en puntos de alta congestión como enlaces entre switches de distribución y acceso, o entre switches y servidores.
- Redundancia y Fiabilidad: EtherChannel proporciona una robustez excepcional. Si uno o varios enlaces físicos dentro del canal fallan, el tráfico se redirige automáticamente a los enlaces restantes sin interrupción del servicio o con una interrupción mínima. Esta capacidad de recuperación automática mediante la redistribución de la carga entre los enlaces restantes es una característica clave.
- Convergencia Rápida: Cuando un enlace falla, la tecnología EtherChannel redirige el tráfico del enlace fallido a los otros enlaces. Esta convergencia es típicamente muy rápida, a menudo inferior a un segundo, lo que minimiza el impacto en las aplicaciones y los usuarios.
- Equilibrio de Carga (Load Balancing): EtherChannel implementa algoritmos de equilibrio de carga que distribuyen dinámicamente el tráfico a través de los enlaces físicos disponibles dentro del canal. La forma en que se distribuye el tráfico puede configurarse según las necesidades específicas, utilizando parámetros como la dirección MAC de origen/destino, direcciones IP o puertos TCP/UDP.
- Compatibilidad con Tecnologías Cisco: La tecnología EtherChannel de Cisco es completamente compatible con Cisco IOS Software, incluyendo LAN virtual (VLAN) y tecnologías de enrutamiento. EtherChannel se puede configurar como un enlace troncal (trunk) de VLAN, permitiendo el paso de múltiples VLANs a través del canal agregado.
- Interoperabilidad: EtherChannel puede interconectar switches, routers, servidores y clientes. Además, ofrece interoperabilidad con tecnologías como Coarse Wavelength Division Multiplexing (CWDM).

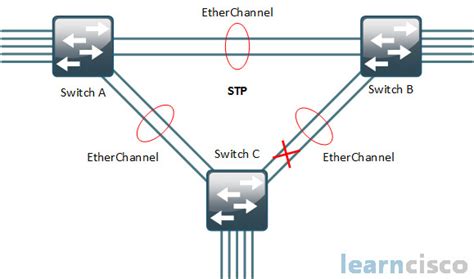

- Prevención de Bucles de Capa 2: A diferencia de la configuración de enlaces redundantes sin EtherChannel, donde Spanning Tree Protocol (STP) podría bloquear enlaces para prevenir bucles y desperdiciar ancho de banda, EtherChannel permite que todos los enlaces físicos contribuyan al tráfico. STP trata a todo el EtherChannel como un único enlace lógico, enviando las BPDU (Bridge Protocol Data Units) por uno de los enlaces y evitando así el bloqueo de enlaces redundantes que se podrían utilizar.
Consideraciones Importantes en la Configuración
Al implementar EtherChannel, es crucial tener en cuenta ciertas limitaciones y requisitos:
- Puertos en el Mismo Switch: Una limitación fundamental de EtherChannel es que todos los puertos físicos que forman parte de un grupo de agregación deben residir en el mismo switch. No se pueden agrupar puertos de switches diferentes en un único EtherChannel.
- Coherencia de Puertos: Para que un EtherChannel se forme y funcione correctamente, los puertos físicos que se agrupan deben tener configuraciones compatibles. Esto incluye la velocidad del enlace, el modo dúplex (ambos deben ser full-duplex) y la información de VLAN. Si estos parámetros no coinciden entre los puertos que se intentan agrupar, la formación del EtherChannel fallará.
- Modos de Negociación Compatibles: Cuando se utilizan protocolos de negociación como PAgP o LACP, los modos configurados en ambos extremos del enlace deben ser compatibles. Por ejemplo, si un lado está en modo "auto" (PAgP) o "passive" (LACP), el otro lado debe estar en un modo que inicie la negociación, como "desirable" (PAgP) o "active" (LACP). Configurar ambos lados en "on" (modo manual) formará el EtherChannel sin negociación, pero no aprovechará las capacidades de detección y gestión de PAgP o LACP.
- No se pueden mezclar tipos de enlaces: Los puertos que forman un EtherChannel deben ser del mismo tipo, por ejemplo, todos Fast Ethernet, todos Gigabit Ethernet, o todos 10 Gigabit Ethernet. No se pueden mezclar puertos de diferentes velocidades dentro del mismo grupo EtherChannel.
EtherChannel en la Arquitectura de Red
En una red jerárquica típica, EtherChannel encuentra aplicación en varios niveles:
- Capa de Acceso: Se puede usar para agregar enlaces entre switches de acceso y switches de distribución, proporcionando mayor ancho de banda para los dispositivos finales y redundancia en la conexión al núcleo de la red. La recomendación es a menudo crear EtherChannels sobre puertos de acceso, uno por VLAN, para optimizar el uso.
- Capa de Distribución: Los enlaces entre switches de distribución, o entre switches de distribución y la capa de núcleo, son candidatos ideales para EtherChannel. Esto es especialmente importante para manejar el tráfico agregado de múltiples switches de acceso.
- Conexiones a Servidores: Para servidores que requieren un alto ancho de banda y redundancia, se pueden crear EtherChannels entre la tarjeta de interfaz de red (NIC) del servidor y los puertos del switch.
La capacidad de configurar EtherChannel en switches como los Catalyst 3560, 2960 y 2950 permite a las empresas construir redes robustas y de alto rendimiento. La simulación de la configuración de EtherChannel mediante software es una práctica recomendada antes de la implementación en entornos de producción, asegurando que los administradores estén familiarizados con los comandos y las consideraciones de diseño.
En resumen, mientras que un grupo de agregación puede contener hasta 16 puertos, el número máximo de puertos que pueden estar activos y transportar tráfico dentro de un EtherChannel de Cisco es de 8. Esta capacidad, combinada con los protocolos de negociación y los beneficios de redundancia y equilibrio de carga, convierte a EtherChannel en una tecnología indispensable para redes empresariales modernas.
