En el panorama actual de la industria, la eficiencia, el control y la recopilación de datos en tiempo real son pilares fundamentales para el éxito operativo. Los sistemas SCADA (Supervisory Control and Data Acquisition) y el protocolo de comunicación Modbus han emergido como tecnologías esenciales que permiten a las empresas optimizar sus procesos, mejorar la seguridad y tomar decisiones informadas. Este artículo explora en profundidad qué son SCADA y Modbus, cómo funcionan, sus componentes clave, su evolución histórica y su crucial papel en la industria moderna.
Entendiendo SCADA: Supervisión y Adquisición de Datos
La palabra SCADA significa “Control de Supervisión y Adquisición de Datos”. Su tarea principal es realizar la interfaz hombre-máquina (HMI), permitiendo a los operadores interactuar con los sistemas de control de manera intuitiva. La adquisición de datos es, sin duda, la función primordial de estos sistemas, proporcionando la información necesaria para la toma de decisiones.
El software SCADA es un entorno de desarrollo integrado que facilita la creación de aplicaciones SCADA HMI. Existen diversas opciones de software SCADA de múltiples fabricantes, cada una con diferencias significativas en precio y rendimiento. Al seleccionar un software SCADA, es crucial considerar el tiempo de aprendizaje, que suele ser mayor en el caso de soluciones más complejas. Como regla general, la elección de un software SCADA complejo se justifica cuando el proyecto involucra una planta grande y de alto costo, donde el costo del software y el tiempo de aprendizaje ya no son factores limitantes.

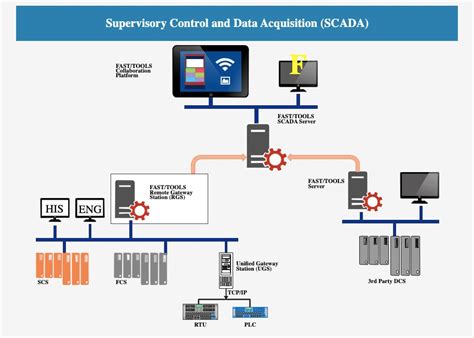

Componentes Esenciales de un Sistema SCADA
Un sistema SCADA se compone típicamente de varios elementos clave que trabajan en conjunto para supervisar, controlar y recopilar datos de procesos industriales:
Sensores y Actuadores: En la base del sistema, en el Nivel 0, se encuentran los dispositivos de campo como sensores y actuadores. Los sensores miden variables del proceso (temperatura, presión, caudal, etc.) y los actuadores ejecutan acciones sobre el sistema (abrir una válvula, encender un motor). Estos dispositivos son los ojos y las manos del sistema SCADA, proporcionando datos en tiempo real y ejecutando las órdenes de control.
Controladores Lógicos Programables (PLC) y Unidades Terminales Remotas (RTU): En el Nivel 1, los controladores locales como los PLC y las RTU procesan la información de los sensores, ejecutan la lógica de control y envían comandos a los actuadores. Estos dispositivos son la columna vertebral de la automatización en campo, actuando como intermediarios entre los dispositivos de campo y el sistema SCADA central. Los PLC son ideales para el control discreto y tareas localizadas, mientras que las RTU son cruciales en aplicaciones remotas, recopilando y transmitiendo datos de sistemas externos. La elección del protocolo de comunicación de las RTU varía según la industria, incluyendo Modbus RTU/TCP/IP en fabricación, DNP3 e IEC 60870-5-101/104 en petróleo y gas y energía, y Modbus en gestión de agua.
Servidor SCADA (Nivel 2): Este es el centro de control del sistema, donde reside el software de supervisión y la base de datos. El servidor SCADA recibe datos sobre el estado de las máquinas, valores de sensores y alarmas de los PLC/RTU, los procesa y los almacena. En arquitecturas modernas, los servidores SCADA pueden ser centralizados o distribuidos, con múltiples estaciones en red compartiendo funciones para mejorar la escalabilidad y la resiliencia. Los sistemas cliente-servidor son comunes en grandes plantas con servidores redundantes y múltiples clientes.
Interfaz Hombre-Máquina (HMI): Las HMI proporcionan una visión sintética y clara de la planta de producción. Constituyen un conjunto de herramientas de desarrollo y bibliotecas gráficas para crear plantillas estáticas y animadas. Son la capa interactiva entre los operadores y el sistema SCADA, presentando al operador una imagen gráfica de todo el proceso, su evolución en el tiempo y las desviaciones inesperadas (alarmas). Básicamente, funcionan como un panel de control virtual que reemplaza los antiguos paneles físicos de botones, brindando una visualización amigable del sistema.
Información de Proceso y Reportes: El software SCADA incluye herramientas de desarrollo que permiten al operador disponer de toda la información que describe el estado actual del proceso (datos online) y su evolución en el tiempo (datos históricos). También cuenta con herramientas para ordenar y procesar esta información con el fin de generar informes para los gerentes de producción y calidad.
Funcionalidades Clave de SCADA
Las aplicaciones SCADA aportan varios beneficios, entre los que se destaca la sustitución del hombre en la realización de muchas tareas rutinarias y tediosas, lo que aumenta la productividad. Proporcionan una gestión más rápida de las alarmas y reducen el riesgo de situaciones potencialmente peligrosas para el medio ambiente.
- Visión Integral y Clara: Ofrecen una imagen sintética y clara de la planta de producción, presentando al operador una imagen gráfica de todo el proceso, su evolución y las alarmas.
- Flexibilidad y Escalabilidad: La estructura modular y flexible del software SCADA permite adaptarse a las diferentes situaciones que surgen cuando la empresa necesita crecer o cambiar, respondiendo a los desafíos de un mercado globalizado.
- Control Centralizado de Unidades Remotas: Permiten el control centralizado de unidades remotas, algo fundamental para empresas con estructuras distribuidas por todo el territorio, como las gestoras de redes de servicios públicos (agua, electricidad, etc.).
Tipos de Plataformas SCADA
Existen dos tipos principales de plataformas SCADA:
- Plataformas Dedicadas: Software desarrollado "ad hoc" para supervisar una máquina o planta en particular. Pueden ser desarrollados por el mismo fabricante de la máquina o por una empresa de software especializada.
- Plataformas Abiertas: Ofrecen un entorno de desarrollo integrado para crear aplicaciones SCADA, proporcionando las herramientas necesarias para gestionar funciones típicas como protocolos de comunicación, bibliotecas gráficas, etc. Estas plataformas se estructuran en dos niveles: la plataforma SCADA común y la aplicación SCADA creada por el usuario.

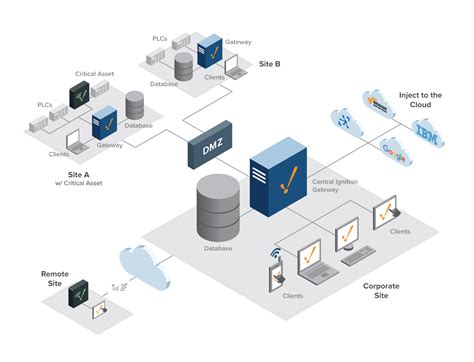

Arquitecturas de Sistemas SCADA
Los sistemas SCADA pueden tener diferentes arquitecturas:
- Sistemas Centralizados: Consisten en un único PC de supervisión conectado a los dispositivos de campo. Este es un caso común, pero la complejidad puede variar enormemente según el número de variables a gestionar, la variedad de dispositivos conectados y los protocolos de comunicación utilizados.
- Sistemas Distribuidos: Formados por múltiples PC de supervisión conectados entre sí a través de una red local (LAN) o pública (Internet), y distribuidos en múltiples niveles jerárquicos. Las arquitecturas modernas son distribuidas, lo que mejora la escalabilidad y la resiliencia.
SCADA y los Requisitos de Tiempo Real
- Sistemas SCADA Clásicos: No tienen requisitos particulares en tiempo real. Su función principal es adquirir información del proceso para proporcionar una vista resumida, informar alarmas, registrar información y generar informes.
- Sistemas SCADA en Tiempo Real: Caracterizados por estrictos requisitos en tiempo real. Suelen formarse por varios microcontroladores conectados entre sí y al PC supervisor a través de una red local, con sistemas operativos deterministas capaces de garantizar tiempos de respuesta del orden de milésimas de segundo.
La Evolución de SCADA
La historia de SCADA se remonta a la década de 1970, con los primeros sistemas monolíticos basados en computadoras mainframe. La llegada de los microprocesadores y los PLC en los años 70 y 80 marcó el nacimiento de la segunda generación de sistemas SCADA, más distribuidos y basados en PC. En los años 90, la tercera generación aprovechó las redes de área extensa (WAN) para la comunicación a largas distancias.
Hoy en día, los sistemas SCADA modernos incorporan análisis de datos en tiempo real, computación en la nube y conectividad global. La próxima evolución está marcada por el auge de las plataformas SCADA basadas en la nube y el Internet de las Cosas (IoT), que permiten una mayor flexibilidad, escalabilidad y acceso remoto.
¿Qué son los sistemas SCADA ?
Modbus: El Protocolo de Comunicación Industrial por Excelencia
La automatización y la comunicación industriales requieren a menudo protocolos que garanticen una interacción sin fisuras entre dispositivos y sistemas. Uno de estos protocolos ampliamente adoptado es Modbus. Su sencillez, flexibilidad y eficacia lo han convertido en una piedra angular en el mundo de la comunicación industrial.
Modbus es un protocolo de comunicación desarrollado en 1979 por Modicon (ahora Schneider Electric). Se utiliza para facilitar el intercambio de información entre dispositivos electrónicos, permitiendo la comunicación entre un cliente (maestro) y un servidor (esclavo) a través de varios tipos de redes, incluidas las líneas serie (como RS-232, RS-422 y RS-485) y Ethernet.
Aplicaciones de Modbus
Modbus se utiliza principalmente en entornos industriales para conectar y comunicarse con:
- Controladores lógicos programables (PLC): Permite la lectura y escritura de datos, así como la configuración de parámetros.
- Sensores y medidores: Se utiliza para leer datos de dispositivos de campo como sensores de temperatura, presión, caudal, contadores de energía, etc.
- Sistemas de supervisión: Permite realizar un seguimiento de los parámetros operativos y el rendimiento de los sistemas industriales.
- Sistemas SCADA: Modbus se integra con sistemas SCADA para recopilar y analizar datos en tiempo real.
- Automatización de edificios: Se usa para gestionar sistemas de calefacción, ventilación y aire acondicionado (HVAC), iluminación y control de accesos.
- Fabricación: Conecta PLC, sensores y robots industriales en entornos de fabricación.
- Redes inteligentes: Mejora la estabilidad y el rendimiento de la red en aplicaciones de redes eléctricas inteligentes.
Tipos de Modbus
Existen varias variantes de Modbus:
- Modbus RTU (Remote Terminal Unit): Es la variante más común en entornos industriales. Utiliza una comunicación serie (RS-485) y es eficiente en ancho de banda.
- Modbus ASCII (American Standard Code for Information Interchange): Representa los datos en caracteres ASCII, lo que lo hace legible para el ser humano. Se utiliza en aplicaciones de baja velocidad y requiere más ancho de banda que los protocolos binarios.
- Modbus TCP/IP: Funciona en redes Ethernet y utiliza la comunicación estándar TCP/IP. Es la variante más utilizada en los entornos industriales modernos y es fundamental para la integración con sistemas SCADA basados en Ethernet.
¿Cómo Funciona Modbus?
La arquitectura Modbus se basa en un modelo cliente/servidor (maestro/esclavo).
- Cliente (Maestro): Envía solicitudes a un servidor para leer o escribir datos. Ejemplos de clientes incluyen PLC, sistemas SCADA o PCs industriales.
- Servidor (Esclavo): Responde a las solicitudes del cliente. Ejemplos de servidores son PLC, variadores de frecuencia, sensores inteligentes o herramientas de precisión como los atornilladores de Kolver.
El cliente Modbus envía solicitudes que incluyen la dirección del esclavo, el código de función (que indica la acción a realizar: leer, escribir, diagnosticar, etc.) y los datos. El servidor responde con los datos solicitados o con un código de error.
Formatos de Datos en Modbus
Los datos en Modbus se almacenan en diferentes tipos de registros:
- Bobinas (Coils): Datos de un bit para estados de encendido/apagado (solo lectura o lectura-escritura).
- Entradas Discretas (Discrete Inputs): Datos de solo lectura de un bit.
- Registros de Entrada (Input Registers): Datos de solo lectura de 16 bits.
- Registros de Retención (Holding Registers): Datos de lectura-escritura de 16 bits.
El Mapa Modbus
Un mapa Modbus describe la organización de los datos dentro de un dispositivo. Esencialmente, es una tabla que indica la dirección de memoria y el tipo de dato correspondiente para cada variable (bobinas, registros, etc.). Un mapa Modbus ayuda a configurar la comunicación entre dispositivos, definiendo qué representa el dato, dónde se encuentra y cómo está formateado.
Ventajas de Modbus
- Relación Coste-Eficacia: Modbus es un protocolo de código abierto, lo que significa que no hay costes de licencia asociados a su uso.
- Simplicidad y Flexibilidad: Su diseño sencillo lo hace fácil de implementar y depurar.
- Amplia Adopción: Es un estándar de facto en la industria, con una gran cantidad de dispositivos compatibles.
- Múltiples Capas Físicas: Soporta tanto comunicaciones serie (RTU) como Ethernet (TCP/IP).
Modbus y la Interoperabilidad

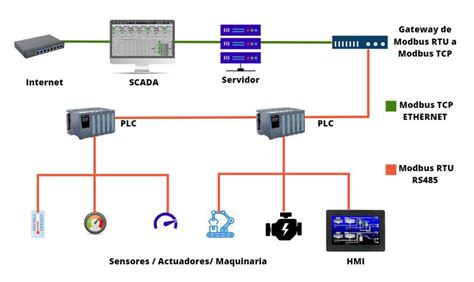

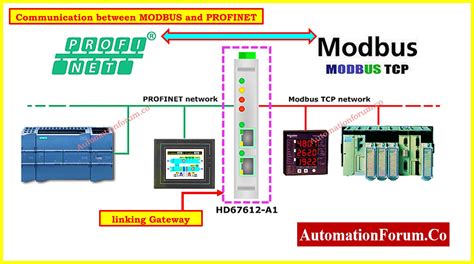

A pesar de la ubicuidad de Modbus RTU en dispositivos de campo, los sistemas SCADA modernos a menudo utilizan protocolos basados en Ethernet, como Modbus TCP/IP. Para superar este problema de interoperabilidad, las pasarelas que convierten Modbus TCP a Modbus RTU y viceversa son soluciones rentables y esenciales.
Comunicación en Modo Agente vs. Modo Transparente
En aplicaciones a gran escala, la comunicación tradicional en modo transparente (donde las peticiones y respuestas se gestionan una a una) puede generar un desfase considerable. Las pasarelas que soportan comunicación en modo agente superan estas limitaciones. En modo agente, cada puerto serie de la pasarela actúa como un maestro Modbus RTU, sondeando activamente a los esclavos, mientras que la pasarela actúa como un servidor Modbus TCP, sondeado por el sistema SCADA. Esto resulta en tiempos de exploración mucho más rápidos para el sistema SCADA y permite transferir todos los datos generados por los dispositivos en pocos paquetes.
Integración SCADA y Modbus en la Industria Moderna
La integración de sistemas SCADA y Modbus es fundamental para la Industria 4.0. Estos sistemas permiten la recopilación de datos en tiempo real, la monitorización remota, el análisis avanzado y la toma de decisiones más rápidas y precisas.
Casos de Uso y Beneficios
- Gestión Energética: La implementación de sistemas de monitoreo IoT integrados con analizadores de redes trifásicos y Modbus ha permitido a empresas optimizar el consumo energético de equipos de alto consumo, como compresores industriales, detectando operaciones ineficientes y facilitando correcciones inmediatas.
- Monitoreo de Condición: Sistemas como Phantom, que integran sensores de vibración, temperatura y corriente, pueden enviar sus datos a través de Modbus TCP/IP a un sistema SCADA. Esto permite visualizar el estado de las máquinas de manera gráfica, actuando como un semáforo que indica su condición operativa y facilitando el mantenimiento predictivo.
- Trazabilidad y Control de Procesos: En aplicaciones de atornillado de precisión, protocolos como Modbus y Torque Tool Open Protocol (TTOP) permiten una comunicación estructurada con herramientas inteligentes, integrando datos de par, ángulo, y resultados OK/NOK con sistemas MES y SCADA.
Estándares y Normas
La integración de sistemas SCADA requiere seguir normas como ISA-95 e IEC 62264, que aseguran la interoperabilidad entre sistemas SCADA, MES (Manufacturing Execution System) y ERP (Enterprise Resource Planning). SCADA se considera un sistema de Nivel 2, ubicado entre los controladores de campo (Nivel 1) y la gestión de operaciones (MES en Nivel 3). IEC 62264 es la versión internacional de ISA-95 y estandariza esta integración, garantizando la coherencia en la gestión de operaciones.
La creciente tendencia a utilizar aplicaciones en la nube ha impulsado a las tecnologías SCADA a evolucionar hacia la integración con el Internet de las Cosas (IoT). Los sistemas SCADA pueden potenciar significativamente el Internet Industrial de las Cosas, permitiendo una mayor conectividad, recopilación de datos y análisis predictivo.
En resumen, SCADA y Modbus son tecnologías interdependientes que forman la espina dorsal de la automatización industrial moderna. SCADA proporciona la visión general y el control, mientras que Modbus ofrece un medio de comunicación robusto y universalmente adoptado para que los diversos dispositivos de campo interactúen con el sistema de supervisión. Su continua evolución, especialmente hacia la nube y el IoT, asegura que seguirán siendo pilares fundamentales en la optimización de procesos industriales en los años venideros.
