Repetidoras de Radioafición: Ampliando Horizontes en la Comunicación

Las repetidoras de radioafición son dispositivos fundamentales que extienden significativamente el alcance de las comunicaciones para los radioaficionados. Funcionan esencialmente como estaciones de retransmisión estratégicamente ubicadas, a menudo en puntos elevados como colinas o edificios altos. Su operación se basa en un principio simple pero efectivo: escuchar en una frecuencia específica y, simultáneamente, retransmitir la señal recibida en otra frecuencia distinta. Este mecanismo permite que señales que de otro modo serían demasiado débiles para alcanzar su destino, o que se verían bloqueadas por obstáculos, puedan ser escuchadas y recibidas por un público mucho más amplio.

El Principio de Funcionamiento: Entrada, Salida y Desplazamiento

La naturaleza de la comunicación por radio establece que, de manera útil, solo una señal puede ocupar una frecuencia determinada en un momento dado. Por esta razón, un repetidor no puede transmitir y recibir en la misma frecuencia. En cambio, cuando un radioaficionado transmite hacia un repetidor, lo hace en una frecuencia designada como "entrada" (o "uplink"). El repetidor capta esta señal y la retransmite en una frecuencia diferente, conocida como "salida" (o "downlink"). Esta separación de frecuencias es crucial para el funcionamiento del sistema.

La diferencia entre estas frecuencias de transmisión y recepción del repetidor se conoce como el desplazamiento del repetidor. Es imperativo que los radioaficionados configuren sus equipos con el desplazamiento correcto para poder comunicarse a través de un repetidor de manera efectiva.

Desplazamientos Comunes en Bandas de Radioafición

Para facilitar la operación, existen desplazamientos comunes para las distintas bandas de radioafición. Si bien estos son los valores más frecuentes, es importante recordar que pueden existir excepciones y variaciones debido a la coordinación de frecuencias local o a configuraciones específicas de ciertos repetidores.

Consideraciones sobre los Desplazamientos:

• Bandas de 2 metros: Generalmente, los repetidores ubicados por encima de 147 MHz tienden a usar un desplazamiento positivo, mientras que aquellos por debajo de esta frecuencia suelen emplear un desplazamiento negativo.
• Coordinación Local: En algunas áreas geográficas, los coordinadores de frecuencias locales pueden establecer desplazamientos no estándar para optimizar el uso del espectro y evitar interferencias.
• Frecuencias Divididas: Ciertos repetidores, especialmente en bandas menos comunes, pueden operar con frecuencias divididas que no se adhieren a los desplazamientos estándar.
• Radios Modernas: La mayoría de los transceptores modernos tienen la capacidad de configurar automáticamente el desplazamiento correcto basándose en la frecuencia de entrada que se introduce. No obstante, siempre es recomendable verificar esta configuración. En caso de duda, la consulta de directorios locales de repetidores o la pregunta a otros radioaficionados de la zona son las mejores opciones.

Consejo Profesional: La función "inversa" de un transceptor VHF/UHF es una herramienta muy útil. Permite escuchar en la frecuencia de entrada del repetidor, lo cual es práctico para verificar si hay actividad o para entender cómo se está recibiendo la señal.

Acceso a Repetidores: Tonos CTCSS y Códigos DCS

Para gestionar el acceso y evitar activaciones no deseadas o interferencias, la mayoría de los repetidores requieren un método de autenticación. Los dos sistemas más comunes son los tonos CTCSS (Sistema de Silenciador Codificado por Tono Continuo), también conocidos como tonos PL (Línea Privada), y los códigos DCS (Silenciador Codificado Digital).

• CTCSS: Consiste en la transmisión de un tono de audio subaudible, junto con la voz normal, que el receptor del repetidor debe detectar para abrir su silenciador y permitir el paso de la señal.
• DCS: A diferencia de CTCSS, DCS utiliza un flujo continuo de datos digitales de baja velocidad para lograr el mismo propósito: identificar y autorizar la señal del transmisor.

Ambos sistemas cumplen la misma función esencial: filtrar las señales no autorizadas y reducir la activación accidental del repetidor por ruido o transmisiones ajenas. Para comunicarse a través de un repetidor, la radio del usuario debe estar configurada para transmitir el tono CTCSS o el código DCS correcto que el repetidor espera. La información sobre el tono o código específico de un repetidor se encuentra generalmente en directorios locales o en la documentación del club que lo opera.

Las dificultades para acceder a un repetidor suelen ser el resultado de una configuración incorrecta del desplazamiento, un tono CTCSS erróneo o un código DCS equivocado.

DTMF: Más Allá del Acceso Básico

Mientras que CTCSS y DCS se utilizan para el acceso básico al repetidor, el DTMF (Multifrecuencia de Doble Tono) cumple una función diferente. Utilizando pares de tonos de audio, similar a la tecnología de los teléfonos de tonos, el DTMF permite enviar comandos específicos a los repetidores. Esto abre la puerta a funcionalidades avanzadas, como el acceso a sistemas de interconexión como IRLP (Internet Radio Linking Project) o el control de diversas funciones del repetidor.

El Flujo de una Comunicación Típica por Repetidor

La secuencia de una comunicación a través de un repetidor es un ciclo continuo:

1. Transmisión del Usuario: El radioaficionado transmite en la frecuencia de entrada del repetidor, asegurándose de que su radio esté configurada con el desplazamiento y el tono/código CTCSS/DCS correctos.
2. Recepción y Retransmisión: El repetidor recibe la señal del usuario y, al validarla, la retransmite en su frecuencia de salida.
3. Recepción por Otros: Otros radioaficionados dentro del área de cobertura del repetidor escuchan la señal retransmitida en la frecuencia de salida.
4. Respuesta: Cuando otro radioaficionado desea responder, transmite en la frecuencia de entrada del repetidor.
5. Ciclo Completado: El repetidor recibe la respuesta y la retransmite nuevamente en la frecuencia de salida, permitiendo una conversación bidireccional.

Etiqueta y Buenas Prácticas en Repetidores

Dado que los repetidores son recursos compartidos, el uso de una etiqueta adecuada es fundamental para mantener la armonía y la eficiencia en la comunicación:

• Escuchar antes de transmitir: Esto evita interrumpir conversaciones ya en curso.
• Mantener las transmisiones concisas: Las intervenciones cortas y las pausas adecuadas permiten que otros participen.
• Identificación: Es obligatorio identificarse con el propio indicativo, según lo exigen las regulaciones de telecomunicaciones (como las de la FCC en Estados Unidos).
• Unirse a una conversación: Esperar una pausa natural en la conversación y luego anunciar el propio indicativo es la forma correcta de unirse.
• No llamar "CQ" en repetidores: A diferencia de la operación directa (simplex), llamar "CQ" (llamada general para establecer contacto) en un repetidor generalmente se considera una práctica mal vista.
• Indicar monitoreo: Para señalar que se está escuchando activamente en un repetidor y se está abierto a contactos, se utiliza la frase "monitoreando" seguida del indicativo. Ejemplos incluyen: "K2XYZ monitoreando" o "Aquí KD7BBC, móvil y monitoreando".
• Solicitar reportes de señal: Si el objetivo es verificar la calidad de la señal y no necesariamente iniciar un QSO (contacto), se puede solicitar un reporte. Por ejemplo: "Aquí NV7V, ¿podría obtener un reporte de señal?".

Las reglas específicas de uso pueden ser establecidas por el propietario o club que opera el repetidor, siempre dentro del marco de las regulaciones generales.

Comunicación por Repetidor vs. Operación Simplex

La comunicación a través de un repetidor se realiza en modo dúplex, lo que significa que se utilizan dos frecuencias distintas simultáneamente (una para transmitir y otra para recibir). Esto contrasta con la operación simplex, donde las estaciones transmiten y reciben en la misma frecuencia.

Existen frecuencias designadas específicamente para la operación simplex. El uso de estas frecuencias ayuda a mantener los repetidores disponibles para aquellos que realmente necesitan sus capacidades de extensión de alcance, preservando su función principal de facilitar comunicaciones a larga distancia o en áreas con limitaciones de propagación.

Redes de Repetidores Enlazados e Interconectados

La funcionalidad de los repetidores puede extende## Repetidoras de Radioafición: Amplificando la Voz en el Espectro

Las repetidoras de radioafición son componentes vitales en el mundo de la comunicación amateur, actuando como extensiones del alcance que permiten a los radioaficionados conectarse a distancias mucho mayores de lo que sería posible con equipos portátiles o móviles por sí solos. Imagina una estación de retransmisión de radio estratégicamente ubicada en la cima de una colina o en un edificio alto. Este dispositivo escucha en una frecuencia específica y, simultáneamente, retransmite lo que oye en otra frecuencia. Este ingenioso mecanismo extiende el alcance de tus comunicaciones de manera significativa.

El Principio Básico: Frecuencias de Entrada y Salida

Una regla fundamental en las comunicaciones por radio es que solo una señal útil puede existir en una determinada frecuencia a la vez. Por lo tanto, un repetidor no puede transmitir y recibir en la misma frecuencia simultáneamente. Cuando transmites a un repetidor, en realidad estás enviando tu señal en una frecuencia designada como "entrada" (input) y, al mismo tiempo, estás escuchando la señal retransmitida por el repetidor en una frecuencia diferente, conocida como "salida" (output). Esta dualidad de frecuencias es lo que permite la operación dúplex, donde la comunicación bidireccional se mantiene sin interferencias mutuas.

El Desplazamiento del Repetidor: La Clave de la Conexión

El "desplazamiento del repetidor" se refiere a la diferencia entre las frecuencias de transmisión (entrada) y recepción (salida) del repetidor. Para comunicarte eficazmente a través de un repetidor, tu radio debe estar configurada con el desplazamiento correcto. Este desplazamiento asegura que tu transmisión en la frecuencia de entrada sea recibida por el repetidor, y que la señal retransmitida por el repetidor en la frecuencia de salida sea escuchada por tu radio.

Aquí se presenta una tabla de desplazamientos comunes para varias bandas de radioafición:

Es crucial recordar que estos son los desplazamientos más comunes, y pueden existir excepciones. Por ejemplo, en la banda de 2 metros (144-148 MHz), los repetidores ubicados por encima de 147 MHz suelen emplear un desplazamiento positivo, mientras que aquellos por debajo de esa frecuencia utilizan un desplazamiento negativo. La coordinación de frecuencias local puede llevar a la implementación de desplazamientos no estándar en ciertas áreas. Además, algunos repetidores, especialmente en bandas menos comunes, podrían operar con frecuencias divididas que no se adhieren a estos desplazamientos estándar.

La mayoría de las radios modernas ofrecen la conveniencia de configurar automáticamente el desplazamiento correcto basándose en la frecuencia que ingreses. No obstante, siempre es una buena práctica verificar esta configuración. En caso de duda, consultar un directorio local de repetidores o preguntar a otros radioaficionados de tu área es la mejor opción. Como consejo profesional, la función "inversa" de un transceptor VHF/UHF te permite escuchar en la frecuencia de entrada del repetidor, lo cual puede ser útil para diagnosticar problemas de acceso.

Acceso al Repetidor: Tonos CTCSS y Códigos DCS

Para evitar interferencias y activaciones no deseadas, la mayoría de los repetidores requieren un método de acceso específico, ya sea mediante tonos CTCSS (Sistema de Silenciador Codificado por Tono Continuo), comúnmente conocido como tono PL (Línea Privada), o códigos DCS (Silenciador Codificado Digital).

• CTCSS: Este es un tono subaudible que se transmite junto con la señal de voz normal. Cuando tu radio está configurada con el tono CTCSS correcto, este tono "abre" el silenciador del receptor del repetidor, permitiendo que tu señal sea procesada.
• DCS: A diferencia de CTCSS, DCS utiliza un flujo continuo de datos digitales de baja velocidad. Al igual que CTCSS, tu radio debe estar configurada para transmitir el código DCS correcto para que el repetidor reconozca tu señal.

Ambos sistemas cumplen la misma función: asegurar que solo las transmisiones autorizadas activen el repetidor. La información sobre el tono o código requerido para un repetidor específico se puede encontrar en directorios locales de repetidores o a través de clubes de radioaficionados. Dificultades para acceder a un repetidor a menudo se deben a un desplazamiento incorrecto, un tono CTCSS erróneo o un código DCS equivocado.

DTMF: Más Allá del Acceso Básico

Además de CTCSS y DCS para el acceso básico, encontrarás la tecnología DTMF (Multifrecuencia de Doble Tono) en la operación con repetidores. DTMF utiliza pares de tonos de audio, similar a la tecnología de los teléfonos de tonos, para enviar comandos a repetidores y acceder a sistemas avanzados como IRLP (Internet Radio Linking Project). Sin embargo, es importante distinguirlo de CTCSS y DCS, que son necesarios para el acceso fundamental.

El Flujo de la Comunicación por Repetidor

Una conversación típica a través de un repetidor sigue este ciclo:

1. Transmisión del Usuario: Tú transmites en la frecuencia de entrada del repetidor, asegurándote de que tu radio esté configurada con el desplazamiento y el tono/código correctos.
2. Recepción y Retransmisión del Repetidor: El repetidor capta tu señal y la retransmite en su frecuencia de salida.
3. Recepción por Otros Usuarios: Otros radioaficionados en el área te escuchan en la frecuencia de salida del repetidor.
4. Respuesta: Cuando otro radioaficionado responde, transmite en la frecuencia de entrada del repetidor, y el repetidor repite su señal en la frecuencia de salida, completando así el ciclo de comunicación.

Etiqueta del Repetidor: Respeto y Cortesía en el Aire

Dado que los repetidores son recursos compartidos, seguir una etiqueta adecuada es fundamental:

• Escucha antes de transmitir: Evita interrumpir conversaciones en curso.
• Mantén las transmisiones cortas: Deja pausas para permitir que otros se unan a la conversación.
• Identifícate: Según las regulaciones locales (como las de la FCC en EE.UU.), debes identificarte usando tu indicativo.
• Para unirte a una conversación: Espera una pausa, di tu indicativo y solicita unirte.

A diferencia de la operación simplex, generalmente no se realiza la llamada "CQ" (llamada general) en un repetidor. En su lugar, para indicar que estás escuchando en un repetidor y buscando un contacto, se utiliza la frase "monitoreando" seguida de tu indicativo. Por ejemplo: "K2XYZ monitoreando." Otras frases comunes incluyen "móvil y monitoreando" para indicar que te estás desplazando, o solicitar un reporte de señal. Lo esencial es ser claro y conciso.

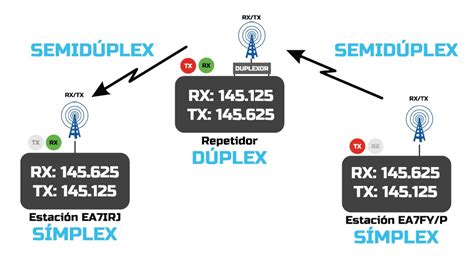

Comunicación por Repetidor vs. Operación Simplex

Como se mencionó anteriormente, al comunicarte a través de un repetidor, operas en modo dúplex, utilizando dos frecuencias diferentes (entrada y salida). Esto contrasta con la comunicación directa estación a estación, conocida como operación simplex, donde las estaciones transmiten y reciben en la misma frecuencia. A menudo, se designan frecuencias específicas para la operación simplex para mantener los repetidores disponibles para aquellos que realmente necesitan sus capacidades de extensión de alcance.

Redes de Repetidores: Ampliando Horizontes

Imagina una red de estaciones repetidoras distribuidas geográficamente. En una configuración tradicional, cada repetidor serviría únicamente a su área local. Sin embargo, en una red de repetidores enlazados, las señales recibidas por un repetidor se transmiten a todos los demás repetidores de la red. Esto crea un sistema de comunicación a gran escala, similar a un chat grupal donde un mensaje se distribuye a todos los participantes, independientemente de su ubicación física. Algunos repetidores utilizan internet para enlazarse con otros a largas distancias, expandiendo aún más el alcance de la comunicación.

El Papel de los Repetidores en la Radioafición Moderna

Los repetidores analógicos VHF siguen siendo una parte esencial de la infraestructura de comunicaciones de los radioaficionados. Permiten extender la cobertura, especialmente en áreas montañosas o urbanas donde la propagación directa de señales se ve limitada. En España, por ejemplo, existe una red activa de repetidores que operan en frecuencias entre 145.600 y 145.7875 MHz, con un desplazamiento estándar de -600 kHz.

Actualmente, la radioafición está experimentando una evolución con la aparición de repetidores que utilizan codificaciones digitales de voz en lugar de audio analógico. El sistema DMR (Digital Mobile Radio) está ganando popularidad rápidamente debido a la disponibilidad de equipos económicos y su creciente cobertura. Estos sistemas digitales ofrecen ventajas como llamadas selectivas, mensajería tipo SMS y la transmisión de otros tipos de información.

Repetidores y la Comunidad de Radioaficionados

Los repetidores son herramientas excelentes para la comunicación local, la preparación para emergencias y para aquellos que se inician en la radioafición. Son una vía fantástica para conocer a otros radioaficionados, aprender sobre la comunidad local y, con sistemas enlazados por internet, incluso para conversar con aficionados de todo el mundo.

La experiencia de la radioafición ha evolucionado. Antiguamente, la banda de 2 metros era un hervidero de actividad, pero la popularización de la telefonía móvil e internet, junto con comportamientos poco cívicos de algunos, ha llevado a una disminución en la actividad en algunas áreas. Sin embargo, el advenimiento de los sistemas digitales está generando un repunte, ofreciendo nuevas funcionalidades y un renovado interés.

Independientemente de la tecnología, la comunicación por radio, ya sea a través de repetidores o de forma directa, sigue siendo una afición completa que permite practicarla en cualquier momento y lugar. La parte técnica se complementa con la práctica de la emisión-recepción, los contactos (QSOs) y la conversación distendida.

Tipos de Repetidores y su Funcionamiento Detallado

Más allá del repetidor dúplex básico, existen otras configuraciones:

• Repetidor Loro (Simplex Grabador): Opera en una sola frecuencia. Graba la transmisión del usuario y la reproduce justo después de que se suelta el botón de transmitir. Se expresa la frecuencia y, opcionalmente, los segundos de grabación.
• Repetidor Crossband (Banda Cruzada): Utiliza dos bandas de frecuencia diferentes. Transmite en una banda (A) y repite en otra (B), y viceversa. Se expresan ambas frecuencias separadas por un doble guion.
• Pasarela por Internet (Gateway): Un repetidor conectado a un servidor con acceso a internet. Permite la comunicación a larga distancia enlazándose con otros repetidores gateway en ubicaciones remotas. A menudo trabajan en la misma banda, pero pasan la modulación a través de internet. Se expresa la frecuencia del repetidor y, si es posible, una lista de los repetidores enlazados y sus ubicaciones. Sistemas como Echolink y WIRES utilizan este principio.
• Sistema de Repetidores: Implica el funcionamiento de varios repetidores interconectados o dependientes entre sí, ya sea dentro de la misma banda o en bandas cruzadas.

Las estaciones repetidoras, también conocidas como "relés", se instalan en lugares elevados (edificios altos, torres, montañas) para maximizar su área de cobertura y el número de posibles interlocutores. Funcionan automáticamente, recibiendo una señal en una frecuencia de entrada y retransmitiéndola en una frecuencia de salida. La diferencia de frecuencia entre entrada y salida se denomina "desplazamiento" (shift). El ajuste del desplazamiento puede ser positivo (+) o negativo (-), indicando si la frecuencia de transmisión del usuario está por encima o por debajo de la frecuencia de recepción del repetidor.

La asignación de frecuencias para repetidores ha evolucionado. Históricamente, la separación entre canales era de 25 kHz, pero para aumentar la densidad de repetidores sin expandir el espectro, se adoptó una separación de 12.5 kHz, reduciendo la desviación de la modulación.

Para asegurar el acceso y prevenir interferencias, muchos repetidores utilizan un tono de apertura de 1750 Hz, que debe ser transmitido brevemente al presionar el PTT. Algunos repetidores también implementan un tiempo máximo de conversación (keying time) para evitar monólogos excesivamente largos y permitir la participación de otros.

La Importancia de la Disciplina y la Colaboración

La operación con repetidores exige disciplina. Es crucial no reaccionar ante interferentes, ya que esto solo perpetúa el problema. La coordinación entre operadores de repetidores para ajustar el alcance de transmisión y evitar interferencias con repetidores vecinos es vital. La Agencia Federal de Redes (BNetzA) exige que cualquier enlace entre repetidores pueda ser desactivado a distancia, fomentando la flexibilidad y el control.

El Futuro de la Comunicación por Repetidores

La evolución técnica de los sistemas de repetidores, incluyendo modos digitales y redes globales, promete una utilización continua y, se espera, creciente. La clave para el futuro reside en la disciplina, la colaboración y la adaptación a las nuevas tecnologías, asegurando que la voz de los radioaficionados siga resonando en el espectro. Al configurar tu radio para un repetidor local y empezar a transmitir, te conectas con una comunidad global de entusiastas que comparten tu pasión por la comunicación.
