Los conectores coaxiales dobles, a menudo referidos por sus acrónimos específicos como SMA, RP-SMA, U.FL (también conocido como IPEX o MHF) y Tipo N, son componentes esenciales en el vasto y en constante evolución campo de las telecomunicaciones, la electrónica de consumo y la instrumentación científica. Estos dispositivos actúan como puentes, permitiendo la transmisión de señales de radiofrecuencia (RF) y microondas con la mínima pérdida de integridad. Su diseño meticuloso y la variedad de configuraciones disponibles responden a la necesidad de adaptarse a un espectro diverso de aplicaciones, desde la conectividad inalámbrica de alta velocidad en nuestros hogares hasta los complejos sistemas de radiodifusión y las redes de datos a gran escala.
Comprendiendo la Arquitectura de los Conectores Coaxiales
En su esencia, un conector coaxial está diseñado para mantener la impedancia característica de un cable coaxial. Esto se logra mediante una estructura concéntrica: un conductor central rodeado por un aislante dieléctrico, que a su vez está envuelto por un blindaje conductor. Un revestimiento exterior protege el conjunto. La "doble" naturaleza en el contexto de los conectores que encontramos en el mercado a menudo se refiere a la presencia de dos tipos de conectores unidos, ya sea directamente o a través de un cable, para facilitar la interconexión entre diferentes estándares o para extender el alcance de una conexión existente.
El uso de conectores coaxiales es ubicuo. Se encuentran en antenas de Wi-Fi, receptores de GPS, equipos de radioaficionados, sistemas de televisión por cable, equipos de prueba y medición, y una miríada de otros dispositivos donde la transmisión eficiente de señales de RF es primordial. La elección del conector adecuado depende de varios factores, incluyendo la frecuencia de operación, la potencia de la señal, los requisitos de impedancia, las condiciones ambientales y el tamaño físico disponible.
La Familia SMA y RP-SMA: Estándares Populares para RF
Los conectores SMA (SubMiniature version A) son uno de los tipos más comunes y versátiles de conectores coaxiales. Se caracterizan por su tamaño compacto y su robustez, lo que los hace ideales para aplicaciones de alta frecuencia, que pueden extenderse hasta 6 GHz o incluso más, dependiendo de la calidad de la fabricación. Su diseño de rosca asegura una conexión mecánica segura y estable, minimizando las pérdidas de señal y las interferencias.

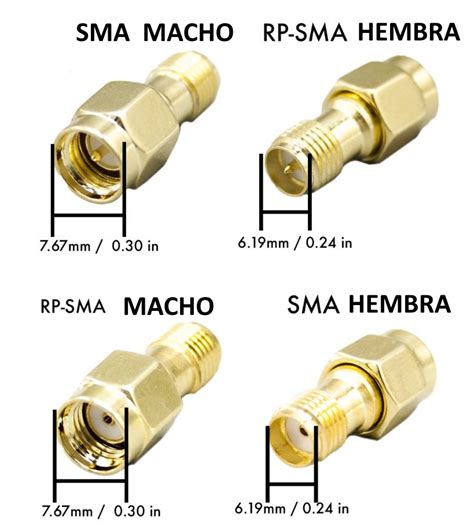

Por otro lado, los conectores RP-SMA (Reverse Polarity SMA) fueron introducidos para abordar preocupaciones de seguridad en ciertas aplicaciones, particularmente en equipos Wi-Fi. La diferencia fundamental radica en la polaridad del pin central: en un SMA estándar, el pin macho tiene un pin central y el hembra tiene un receptáculo, mientras que en un RP-SMA, el pin macho tiene un receptáculo y el pin hembra tiene un pin central. Esta inversión es crucial para la compatibilidad y la prevención de conexiones accidentales entre dispositivos que no deberían estar interconectados.
La presencia de cables de extensión que unen un conector SMA o RP-SMA hembra a su contraparte macho es una solución práctica para extender la distancia entre dos componentes. Por ejemplo, un cable de extensión coaxial RP-SMA hembra a RP-SMA macho de 3 metros permite reposicionar una antena para optimizar la recepción de la señal sin tener que mover el dispositivo principal. De manera similar, existen cables de extensión SMA hembra a SMA macho de 5 metros y de 10 metros, ofreciendo flexibilidad en la instalación de antenas y otros equipos de RF.
U.FL (IPEX/MHF): La Miniaturización para Dispositivos Compactos

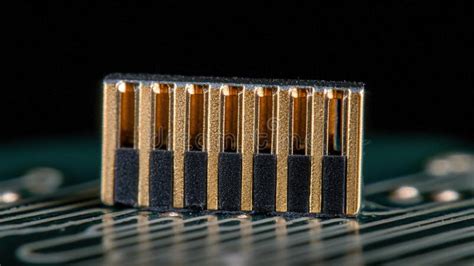

En el mundo de los dispositivos electrónicos miniaturizados, como ordenadores portátiles, tarjetas de red inalámbrica y pequeños módulos de comunicación, los conectores U.FL (también conocidos como IPEX o MHF) han ganado una inmensa popularidad. Estos conectores son notablemente pequeños, lo que permite su integración en placas de circuito impreso (PCB) con un espacio mínimo. Su diseño de encaje a presión (snap-on) facilita una conexión y desconexión rápidas y sencillas.
La versatilidad de los conectores U.FL se manifiesta en su capacidad para interconectarse con una variedad de otros estándares, incluyendo SMA y RP-SMA, a través de adaptadores o cables de conexión. Por ejemplo, un conector coaxial SMA a U.FL IPEX de 15 cm es una solución común para conectar una antena SMA externa a un dispositivo que utiliza un conector U.FL interno. La longitud del cable de estos adaptadores, como los de 10 cm, 15 cm, 20 cm y 50 cm, se elige para adaptarse a las necesidades específicas de enrutamiento dentro del dispositivo.
Además, existen conectores de panel pasante U.FL diseñados para ser montados en el chasis de un equipo, permitiendo una conexión externa a la antena. Estos conectores, a menudo clasificados como IP67 a prueba de agua, integran un o-ring para impedir el paso de agua y polvo, lo que los hace adecuados para aplicaciones en exteriores o en entornos industriales hostiles. Estos conectores de panel pasante U.FL están disponibles para antenas SMA y RP-SMA, proporcionando una interfaz robusta y protegida.
Un ejemplo específico de interconexión es el conector coaxial RP-SMA a IPEX4 o MHF4, disponible en longitudes de 10 cm y 50 cm. Estos conectores son cruciales para conectar dispositivos que utilizan el estándar IPEX4 o MHF4, que son evoluciones del U.FL original, ofreciendo a menudo mejoras en el rendimiento y la durabilidad, a interfaces RP-SMA más comunes.
El Conector Tipo N: Robustez y Rendimiento para Aplicaciones de Alta Potencia
Los conectores Tipo N son un estándar más antiguo pero aún muy relevante, conocido por su robustez, durabilidad y excelente rendimiento en un amplio rango de frecuencias, típicamente hasta 11 GHz o más. Su diseño de rosca más grande y su construcción robusta los hacen ideales para aplicaciones de alta potencia y entornos exteriores donde la resistencia a la intemperie es una consideración importante.
Los cables de extensión que incorporan conectores Tipo N a menudo se utilizan para interconectar sistemas que requieren una mayor capacidad de manejo de potencia o una conexión más robusta que la que ofrecen los conectores SMA o U.FL. Por ejemplo, un cable de extensión coaxial Tipo N hembra a RP-SMA macho, disponible en longitudes de 3, 5 y 10 metros, es una configuración común para conectar equipos de radioaficionado, estaciones base o sistemas de comunicaciones profesionales que utilizan conectores Tipo N en un extremo y conectores RP-SMA en el otro. La disponibilidad de diferentes longitudes permite optimizar la disposición del equipo y la ubicación de las antenas.
La interconexión entre un conector Tipo N y un conector U.FL, como se ve en el conector coaxial Tipo N a u.FL de 10 cm, es un testimonio de la adaptabilidad de estos componentes. Permite integrar la robustez del conector Tipo N en sistemas que de otro modo dependerían de conectores más pequeños y delicados, como los U.FL, facilitando la conexión a dispositivos internos compactos.
Consideraciones Clave en la Selección de Conectores Coaxiales Dobles
La elección entre los diversos tipos de conectores coaxiales dobles, y la configuración específica del cable de extensión o adaptador, depende de una evaluación cuidadosa de los requisitos de la aplicación.
Frecuencia de Operación: Cada tipo de conector tiene una frecuencia máxima recomendada. Operar un conector más allá de su especificación puede resultar en una degradación significativa de la señal, aumento de la pérdida de inserción y un peor rendimiento general. Los conectores SMA y RP-SMA son excelentes para aplicaciones de hasta varios GHz, mientras que los Tipo N son adecuados para frecuencias más altas y aplicaciones de mayor potencia. Los U.FL son ideales para las frecuencias de Wi-Fi y Bluetooth, pero su rendimiento puede disminuir a frecuencias muy elevadas.
Pérdida de Inserción y Pérdida de Retorno: Estos parámetros miden la eficiencia con la que la señal pasa a través del conector y la cantidad de señal que se refleja de vuelta al transmisor, respectivamente. Una baja pérdida de inserción y una alta pérdida de retorno son deseables para un rendimiento óptimo. La calidad de fabricación, los materiales utilizados y la precisión del ensamblaje influyen enormemente en estos valores.
Impedancia: La mayoría de los sistemas de RF operan a una impedancia de 50 ohmios. Es crucial asegurarse de que tanto el cable como los conectores tengan la misma impedancia para evitar desajustes que causen reflexiones de señal y pérdida de potencia. Algunos sistemas de video utilizan 75 ohmios, y existen conectores diseñados para esta impedancia.
Potencia Nominal: Para aplicaciones de alta potencia, como en transmisores de radio o sistemas de radar, es esencial seleccionar conectores que puedan manejar la potencia sin sobrecalentamiento o daño. Los conectores Tipo N son generalmente preferidos para aplicaciones de mayor potencia debido a su construcción más robusta y mayor superficie de contacto.
Entorno Operativo: Las condiciones ambientales, como la exposición a la humedad, el polvo, las temperaturas extremas o las vibraciones, dictan la necesidad de conectores con clasificaciones de protección específicas, como IP67. Los conectores con sellos de o-ring y carcasas robustas son necesarios para entornos exigentes.
Tamaño y Tipo de Montaje: El espacio disponible en un dispositivo o sistema puede limitar la elección del tipo de conector. Los conectores U.FL son la opción preferida para dispositivos compactos, mientras que los SMA y Tipo N requieren más espacio. El tipo de montaje (panel, PCB, cable) también es una consideración importante.
Compatibilidad: Asegurarse de que los conectores en ambos extremos de una conexión sean compatibles es fundamental. Si se necesitan interconectar diferentes tipos de conectores, se requieren adaptadores o cables de extensión específicos, como los que unen SMA a U.FL, o Tipo N a RP-SMA.
La Evolución Continua de la Tecnología de Conectores
El campo de los conectores coaxiales dobles está en constante evolución, impulsado por la demanda de mayor velocidad de datos, frecuencias más altas y dispositivos más pequeños y eficientes. La investigación y el desarrollo se centran en mejorar los materiales para reducir las pérdidas, aumentar la durabilidad y la resistencia a las interferencias electromagnéticas, y desarrollar nuevos diseños que se adapten a las necesidades emergentes de tecnologías como el 5G, el Internet de las Cosas (IoT) y la computación de alta frecuencia.
La disponibilidad de una amplia gama de conectores y cables de extensión, como los que unen SMA a U.FL en varias longitudes, o los que conectan Tipo N a RP-SMA, demuestra la adaptabilidad de la industria para satisfacer las demandas específicas de los ingenieros y diseñadores. La innovación en este ámbito, aunque a menudo invisible para el usuario final, es crucial para el funcionamiento de la tecnología moderna que damos por sentada.
