La fibra óptica se ha consolidado como el medio de transmisión de datos predilecto para aplicaciones exigentes, ofreciendo altas velocidades y un rendimiento superior. Sin embargo, para asegurar que una instalación de fibra óptica cumpla con las expectativas y funcione de manera óptima a lo largo del tiempo, es indispensable adherirse a rigurosos criterios de aceptación. Estos criterios no son meras recomendaciones, sino procesos de ingeniería obligatorios que garantizan que los componentes y la instalación completa satisfagan los requisitos de atenuación, continuidad, geometría e integridad mecánica antes de ser puestos en servicio. Las pruebas y certificaciones adecuadas son la piedra angular para prevenir enlaces inestables, facilitar el aislamiento de fallas y evitar fallos prematuros del servicio.
Normativas y Estándares que Rigen la Certificación
La calidad y el rendimiento de las redes de comunicación de fibra óptica están intrínsecamente ligados al cumplimiento de normativas y estándares internacionalmente reconocidos. Organizaciones como la TIA (Telecommunications Industry Association), la ISO (International Organization for Standardization) y la IEEE (Institute of Electrical and Electronics Engineers) juegan un papel crucial en la certificación de instalaciones de fibra óptica. Cada una de estas entidades proporciona directrices específicas que orientan a instaladores y técnicos para alcanzar los elevados estándares de calidad exigidos en la industria. Estas normativas son la base sobre la cual se definen los criterios de aceptación, asegurando la interoperabilidad y el rendimiento predecible de los sistemas de fibra óptica.
Parámetros Clave en la Medición y Certificación
Para garantizar un funcionamiento adecuado de las instalaciones de fibra óptica, es fundamental observar y medir ciertos parámetros críticos durante el proceso de instalación y certificación.
Pérdida de Inserción (Insertion Loss): Este parámetro fundamental mide la reducción de potencia de la señal óptica a medida que esta atraviesa componentes como conectores y empalmes. Una pérdida de inserción elevada puede degradar significativamente la calidad de la señal.
Pérdida de Retorno (Return Loss): La pérdida de retorno evalúa la cantidad de luz que se refleja y regresa hacia el origen debido a discontinuidades en la fibra, conectores o empalmes. Una alta pérdida de retorno suele ser indicativa de problemas en la calidad de la instalación y puede afectar negativamente el rendimiento del sistema.
Presupuesto de Pérdida Óptica: El desarrollo de una instalación de fibra óptica debe incluir un análisis detallado de los presupuestos de pérdida y potencia óptica. El presupuesto de pérdida se calcula considerando la suma total de pérdidas desde el transmisor hasta el receptor, incluyendo las pérdidas por cada conector, empalme y la atenuación inherente de la fibra a lo largo de su longitud. Este cálculo es esencial para asegurar que se cumplen los requerimientos operativos y que la señal llegará al receptor con la potencia adecuada.
Potencia Óptica: La potencia óptica debe ser medida tanto en el transmisor como en el receptor. Esto asegura que la señal se está generando y recibiendo dentro de los parámetros esperados y que la atenuación total del enlace se mantiene dentro de los límites aceptables.
Equipos e Instrumentos Esenciales para las Pruebas
Contar con el equipo adecuado es vital para la eficacia de las instalaciones de fibra óptica.
Medidores de Potencia Óptica (Optical Power Meters - OPM): Estas herramientas son fundamentales para medir la potencia de la señal en sistemas de fibra óptica. Su uso adecuado implica calibrarlos regularmente y seguir estrictamente los procedimientos recomendados. Es crucial conectar el medidor correctamente al conector de fibra y tomar múltiples mediciones en varios puntos para garantizar la fiabilidad de los resultados.
Fuentes de Luz Óptica (Optical Light Sources - OLS): La elección de la fuente de luz adecuada es crucial, ya que diferentes tipos de fibra óptica y aplicaciones requieren longitudes de onda específicas. Las fuentes de luz se utilizan en conjunto con los medidores de potencia para realizar pruebas de pérdida de inserción.

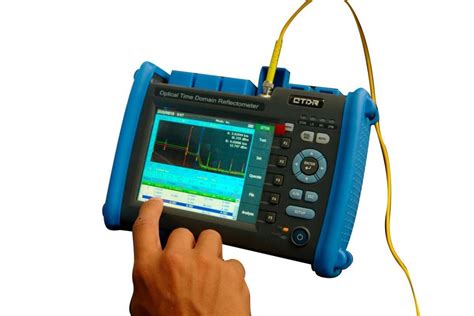

Reflectómetro Óptico en el Dominio del Tiempo (OTDR - Optical Time Domain Reflectometer): El OTDR es una herramienta vital para comprobar la integridad de las instalaciones de fibra óptica. Al analizar las curvas (trazados) generadas por el OTDR, se pueden identificar y localizar diversos eventos y características del cable óptico, como la pérdida de señal en empalmes y conectores, la atenuación a lo largo de la fibra, roturas, y zonas muertas. El OTDR permite medir la atenuación que experimenta la señal a lo largo de la fibra, un parámetro esencial para garantizar que la red proporciona una señal adecuada.
Localizador Visual de Fallos (VFL - Visual Fault Locator): Estos dispositivos emiten una luz roja visible que permite comprobar la continuidad de la fibra y detectar interrupciones, roturas o conectores defectuosos en tramos cortos. Son útiles para verificar que no existen interrupciones en la señal y que la instalación cumple con las especificaciones necesarias.
Preparación Técnica y Planificación de la Instalación
La preparación técnica es fundamental para garantizar el éxito de la instalación y certificación de redes de fibra óptica. Sin una planificación adecuada y una manipulación cuidadosa, se pueden generar problemas de rendimiento en la red.
Planificación del Cableado: Implica seleccionar el tipo de cable adecuado y determinar la disposición más eficaz para la instalación. La elección entre fibra óptica monomodo y multimodo depende del tipo de aplicación y la distancia de transmisión. La fibra monomodo, con un núcleo más delgado, permite la transmisión de luz en un solo modo, proporcionando mayor capacidad y menor atenuación, siendo ideal para largas distancias.
Consideraciones para Redes FTTH: En el caso de las redes FTTH (Fiber To The Home), es vital considerar la configuración de la red y los materiales a utilizar. Es importante seleccionar cables que sean flexibles y fáciles de instalar, dado que suelen requerir una instalación en entornos residenciales.
Manipulación y Montaje del Cableado: La correcta manipulación y montaje del cableado son aspectos críticos para preservar la integridad de la fibra óptica. El radio de curvatura es un factor importante a considerar, ya que las curvas demasiado cerradas pueden provocar daños irreparables en el núcleo de la fibra. La instalación debe llevarse a cabo siguiendo las especificaciones del fabricante respecto al radio de curvatura mínimo, así como a las tensiones mecánicas que el cableado puede soportar.
Empalme de Cables: El empalme de los cables es una fase crucial que puede afectar significativamente la calidad de la instalación. Se pueden utilizar distintas técnicas, como el empalme por fusión (fusion splicing) o el empalme mecánico (mechanical splicing). En el empalme por fusión, se calientan los extremos de las fibras, fusionándolos para conseguir una conexión casi perfecta con mínima pérdida. Por otro lado, el empalme mecánico utiliza conectores que ensamblan automáticamente las fibras, lo que puede ser más rápido y práctico en situaciones de campo.
Verificación de la Instalación: Procedimientos de Medida y Pruebas
La verificación de la instalación mediante procedimientos de medida y pruebas es un paso esencial para asegurar el rendimiento y la fiabilidad de las redes de fibra óptica.
Evaluación de Continuidad y Polaridad: La evaluación de la continuidad y polaridad de los cables de fibra óptica es fundamental para confirmar que no existan interrupciones en la señal y que los pares de fibras estén correctamente mapeados. Un localizador visual (VFL) se utiliza para esta tarea, permitiendo identificar si la luz se transmite a través de la fibra de manera efectiva.

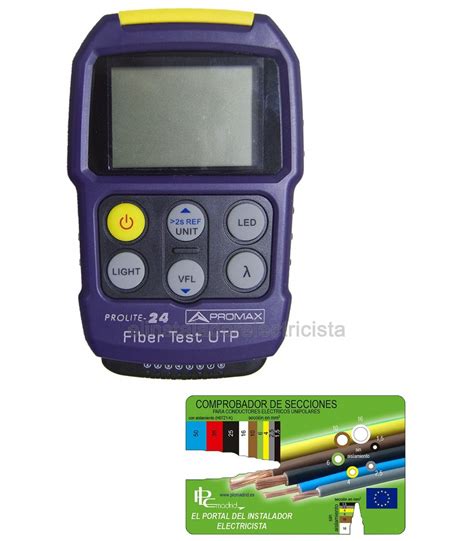

Pruebas de Pérdida Óptica e Inserción: Estas pruebas se realizan utilizando una fuente de luz y un medidor de potencia óptica. Son cruciales para evaluar la eficiencia de la instalación y garantizar que todas las conexiones y empalmes cumplen con los límites de pérdida establecidos por las normativas.
Interpretación de Datos: Una vez realizadas las pruebas, los datos obtenidos deben interpretarse cuidadosamente. Se comparan los resultados con los márgenes permitidos según las normativas internacionales y las especificaciones del proyecto para decidir si la instalación está dentro de los límites aceptables.
El Rol Crucial del OTDR en la Evaluación de la Infraestructura
El uso de un OTDR es imprescindible para la evaluación precisa de la infraestructura de las redes de fibra óptica. A través del análisis de las curvas generadas por el OTDR, es posible identificar fallos en la fibra o en los empalmes, localizar puntos de rotura, pérdidas anómalas y conexiones que no cumplen con los estándares de calidad. La pérdida de retorno es otro aspecto crítico que se puede medir con el OTDR. Además, el dispositivo permite la identificación de zonas muertas, áreas donde no se refleja señal y que pueden ser indicativas de errores en la instalación o daños en el cable.
Mantenimiento y Limpieza: Pilares de la Fiabilidad
El mantenimiento y la limpieza de los conectores son esenciales para evitar pérdidas de señal significativas y asegurar un rendimiento óptimo. La suciedad y el polvo en las caras de los conectores pueden provocar grandes pérdidas de señal, afectando negativamente el rendimiento de la red. Las técnicas de limpieza incluyen el uso de herramientas especializadas, como hisopos y soluciones de limpieza específicas, así como la correcta manipulación de los conectores para evitar la contaminación. La inspección visual de los extremos de los conectores mediante microscopios de inspección de fibra óptica es un paso previo indispensable antes de cualquier conexión.
La Importancia de la Inspección Visual y los Nuevos Criterios de Aceptación
La inspección visual de los extremos de los conectores es un componente crítico en la certificación. La norma IEC 61300-3-35, en su Edición 3, actualiza los criterios para la inspección visual de conectores y transceptores de fibra óptica. Esta edición introduce cambios en las tolerancias de las zonas de inspección y añade una nueva categoría de conectores. Si bien la Edición 3 puede ser más indulgente, llevando a un mayor número de conectores aprobados, también aumenta la posibilidad de que se pongan en servicio fibras ligeramente contaminadas. Los profesionales tienen la flexibilidad de elegir entre las ediciones, pero un enfoque cauteloso podría ser continuar con la Edición 2 si se está satisfecho con el rendimiento de la red existente. El análisis automatizado se recomienda solo después de varios intentos de limpieza, y el fallo del análisis automatizado requiere una nueva limpieza y un nuevo análisis.
Elaboración del Informe de Certificación
La fase de elaboración del informe de certificación es crucial, ya que documenta los resultados obtenidos durante el proceso de medición y prueba. El informe debe incluir una serie de datos técnicos que aseguren su utilidad y validez, como la identificación del enlace, los resultados de las pruebas (pérdida de inserción, OTDR, etc.), la fecha de la prueba, el equipo utilizado y los nombres de los técnicos. Un aspecto fundamental del informe es la comparación de los resultados con los criterios de certificación reconocidos por organizaciones del sector, lo que aporta credibilidad y valor al documento. El informe también debe ofrecer recomendaciones prácticas para optimizar el funcionamiento de la red y prolongar la vida útil de la instalación. La validación del enlace debe ser un componente sistémico en la certificación final.
Errores Comunes y la Necesidad de Actualización Constante
Los errores en las pruebas y medidas pueden dar lugar a conclusiones erróneas sobre el estado de la instalación. Identificar y prevenir estos errores es fundamental para mantener la fiabilidad de la red. El sector de la fibra óptica está en constante evolución, y es crucial que los profesionales mantengan sus habilidades y conocimientos actualizados para poder aplicar las mejores prácticas y utilizar las herramientas de prueba más avanzadas.
Instalación de conector mecánico de fibra óptica
Conclusión: Una Inversión en el Futuro de la Comunicación
En resumen, los criterios de aceptación de la fibra óptica son un conjunto de directrices y procedimientos esenciales para garantizar la calidad, el rendimiento y la longevidad de las redes de comunicación. Desde la selección de normativas hasta la ejecución de pruebas rigurosas con equipos especializados, cada paso es vital. La inversión en pruebas y certificaciones adecuadas no solo asegura el funcionamiento óptimo de la red, sino que también previene costosos problemas futuros, optimiza la inversión y sienta las bases para una infraestructura de comunicaciones robusta y fiable.
