En el vertiginoso mundo de las telecomunicaciones, la infraestructura de red moderna se apoya en componentes que, a pesar de la rápida evolución tecnológica, demuestran una y otra vez su relevancia y capacidad de adaptación. El cable UTP (Unshielded Twisted Pair) y los circuitos híbridos son dos de estos pilares, cada uno desempeñando un papel crucial en la conectividad actual y futura. Este artículo explora la naturaleza de los circuitos híbridos, su desarrollo histórico y su relación con la continua evolución del cable UTP, un componente esencial que sigue adaptándose para soportar las crecientes demandas de velocidad, estabilidad y compatibilidad con nuevas tecnologías.
El Nacimiento y la Evolución de los Circuitos Híbridos
Durante los primeros años del nacimiento de la electrónica, los componentes electrónicos se montaban en chasis metálicos, donde se fijaban con tornillos, y se conectaban entre sí por cables. En estos años, los componentes eran pocos y voluminosos, y con frecuencia tenían que disipar bastante potencia, como en el caso de las válvulas termoiónicas. Esta era una era de construcción robusta pero limitada en cuanto a miniaturización y complejidad.
Con el tiempo, la electrónica avanzó hacia el circuito impreso tal como lo conocemos hoy. En este formato, los componentes, dado su pequeño tamaño, se fijan y conectan en una placa de material aislante por medio de soldadura de estaño. Esta tecnología permitió una mayor densidad de componentes y una reducción significativa en el tamaño de los dispositivos.
La siguiente gran revolución llegó con la tecnología SMD, conocida por todos como de "Dispositivos de montaje superficial". Esta tecnología ha producido una reducción enorme del volumen de los modernos aparatos electrónicos, al tiempo que estos aumentan sus prestaciones y potencia. Al lado de estos componentes, pueden ir conectados dispositivos semiconductores como diodos o transistores, que en pequeños chips sin encapsular, se fijan a la placa por medio de pegamentos especiales.
Los circuitos híbridos representan una tecnología que se encuentra a medio camino entre el circuito impreso y el circuito integrado. Cogen ideas de cada una de estas tecnologías, incluida la SMD, para ofrecer una solución intermedia que combina la flexibilidad del circuito impreso con la miniaturización y eficiencia de los circuitos integrados.
Composición y Fabricación de un Circuito Híbrido
Para comprender mejor la naturaleza de los circuitos híbridos, es útil examinar su composición y los procesos de fabricación. Las resistencias se integran en la superficie de un sustrato, depositando sobre ella por un procedimiento litográfico una pasta especial resistiva. Esta pasta está formada por finísimas partículas de metales conductores, generalmente oro o plata, unidas por un conglomerante. La variación en la cantidad de partículas, así como la longitud y grosor de la pista resistiva, permite obtener una enorme cantidad de valores de resistencias, sin estar obligados a usar valores estándar predefinidos.
Los condensadores se integran como una superficie conductora, separada de otra por medio de una pasta aislante que contiene dióxido de silicio. Las pistas conductoras, que conectan los diferentes componentes y elementos resistivos y capacitivos, se forman con una tinta conductora, a base de oro y platino.
Los circuitos híbridos son, por lo general, circuitos de una sola cara. Esto se debe a la dificultad inherente de trabajar con cerámicas muy finas. Sin embargo, es relativamente fácil producir "puentes" y varias "capas" en el diseño principal, depositando una capa de material aislante sobre los cruces de las pistas. Esta capacidad de superposición de capas, aunque limitada, permite una mayor densidad de interconexiones en comparación con un circuito impreso simple.
Una característica notable de muchos módulos híbridos es su requerimiento de una única alimentación, generalmente en el margen de los 12 a 18v. Esto permite que sean alimentados fácilmente por pilas o baterías, lo que los hace ideales para aplicaciones portátiles o donde la fuente de alimentación principal es limitada. Los módulos transmisores de datos que forman parte de estos circuitos suelen ser compatibles con los niveles lógicos TTL, mientras que los transmisores de audio integran un amplificador de B.F (Baja Frecuencia) para amplificar la señal del micrófono.
La fabricación de un circuito híbrido involucra varias etapas clave. Inicialmente, se diseña el esquema eléctrico. Posteriormente, se prepara el sustrato cerámico. Las resistencias, como se mencionó, se crean mediante la deposición litográfica de una pasta resistiva. Para los condensadores, se deposita una capa conductora, seguida de una capa dieléctrica (como dióxido de silicio) y finalmente otra capa conductora. Las pistas conductoras se forman utilizando tintas conductoras de metales preciosos. La tecnología utilizada para la deposición de estas capas puede variar, pero actualmente es la de película delgada, que permite una mayor precisión y control sobre el grosor de las capas.
El proceso de ajuste de los valores de resistencia a menudo se realiza mediante un método conocido como "chorro de arena". Este proceso implica disparar finas partículas de arena sobre la pista resistiva para erosionar selectivamente el material, aumentando así su resistencia hasta alcanzar el valor deseado. Este método permite ajustar las resistencias con una tolerancia que puede ser del 30% del valor deseado, lo cual es suficiente para muchas aplicaciones.
Además de la resistencia y la capacitancia, los circuitos híbridos pueden integrar otros componentes. Los inductores, por ejemplo, pueden ser fabricados depositando un hilo de cobre sobre el sustrato cerámico. Los componentes activos, como transistores y circuitos integrados, se unen a la placa mediante técnicas de soldadura o encapsulado especial. Las conexiones externas se realizan a través de patillas exteriores de conexión.
La siguiente etapa de fabricación implica el montaje de los componentes. Los condensadores, por ejemplo, se pueden montar como componentes discretos sobre la placa o integrarse directamente en la estructura del circuito híbrido. Las resistencias de película gruesa, fabricadas con partículas normalmente menores de 5 micras de diámetro, se aplican mediante serigrafía. Los semiconductores, como diodos y transistores, se pueden fijar directamente sobre el sustrato con adhesivos conductores y luego ser conectados mediante finos hilos de oro o aluminio, un proceso conocido como "wire bonding". Los componentes pasivos de alta precisión pueden ser integrados como componentes SMD.
Tras el montaje, se realizan pruebas para verificar la funcionalidad y el rendimiento del circuito. Los valores de resistencia y capacitancia se verifican para asegurar que se encuentran dentro de las tolerancias especificadas. Si es necesario, se realizan ajustes adicionales, como el mencionado chorro de arena. El encapsulado final protege el circuito de factores ambientales y proporciona una interfaz mecánica para su integración en sistemas mayores. El proceso de soldadura, en el caso de componentes que lo requieran, se realiza previamente con oro y a una temperatura de unos 400ºC.
En resumen, los circuitos híbridos ofrecen una solución versátil para la integración de componentes electrónicos, combinando técnicas de fabricación avanzadas para lograr alta densidad, rendimiento y fiabilidad en un formato compacto.

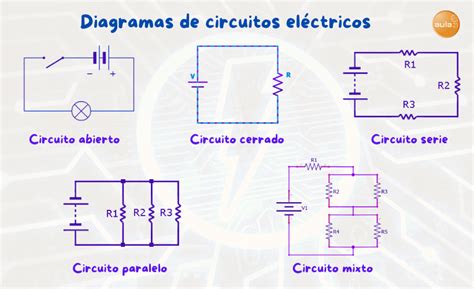

¿Cómo funciona un circuito? (Componentes electrónicos básicos) ⚡
El Cable UTP: Un Componente Esencial en Constante Evolución
Paralelamente al desarrollo de tecnologías de miniaturización como los circuitos híbridos, el cableado de red ha experimentado su propia evolución. El cable UTP (Unshielded Twisted Pair), a pesar de no contar con blindaje adicional, sigue siendo una pieza esencial en la infraestructura de red moderna. Elegir el cable correcto garantiza un rendimiento óptimo y una conexión estable.

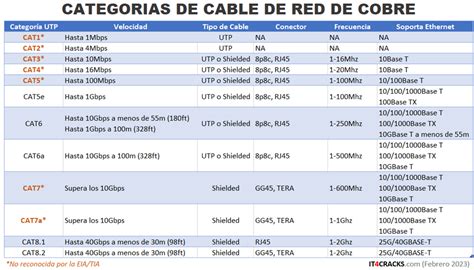

El cable UTP se clasifica principalmente por categorías que definen su velocidad, ancho de banda y aplicaciones. Cada categoría ofrece diferentes anchos de banda y capacidades de transmisión de datos, adaptándose a diversas necesidades de red.
- Categoría 5e (Cat 5e): Soporta velocidades de hasta 1 Gbps y frecuencias de 100 MHz. Es ideal para redes domésticas y pequeñas oficinas, ofreciendo una mejora significativa sobre la categoría 5 original.
- Categoría 6 (Cat 6): Ofrece hasta 10 Gbps en distancias cortas (hasta 55 metros) y frecuencias de 250 MHz. Mejora el rendimiento del Cat 5e en términos de ancho de banda y reducción de diafonía.
- Categoría 6A (Cat 6A): Mejora el rendimiento del Cat 6 con soporte completo de 10 Gbps hasta 100 metros y frecuencia de 500 MHz. Es una opción robusta para redes empresariales y centros de datos que requieren alta velocidad y fiabilidad.
- Categoría 7 (Cat 7): Aunque técnicamente es un cable S/FTP (Shielded/Foiled Twisted Pair, es decir, blindado), se menciona a menudo en el contexto de UTP por su capacidad de hasta 10 Gbps y frecuencia de 600 MHz. Su blindaje adicional ofrece una mayor protección contra interferencias electromagnéticas.
- Categoría 8 (Cat 8): Diseñado específicamente para centros de datos y aplicaciones de alta velocidad, soporta hasta 40 Gbps y frecuencias de 2000 MHz. Es la categoría más avanzada para cableado de cobre y está orientada a aplicaciones como el enlace entre switches o servidores.
Seleccionar el cable UTP correcto depende de varios factores técnicos y operativos que definen el rendimiento de tu red. El rendimiento del cable varía según la distancia; es crucial verificar que la categoría del cable sea adecuada para las longitudes de los tendidos. Además, se debe verificar que el cable sea compatible con los dispositivos de red existentes, como switches, routers y paneles de parcheo. El cable UTP sigue siendo una opción popular en redes por su equilibrio entre rendimiento, costo y facilidad de instalación.
La versatilidad del cable UTP se manifiesta en sus múltiples aplicaciones. Es compatible con redes LAN (Local Area Network), telefonía, videovigilancia IP y sistemas de control de acceso. El cable UTP continúa siendo ampliamente utilizado en redes modernas gracias a su versatilidad, rendimiento y compatibilidad con múltiples tecnologías.
Desafíos y el Futuro del Cable UTP
Las redes actuales demandan mayor velocidad, estabilidad y compatibilidad con nuevas tecnologías. Uno de los principales retos para el cable UTP es mantener un rendimiento óptimo ante el crecimiento del tráfico de datos y la expansión del Internet de las Cosas (IoT). Para resolver estos desafíos, los fabricantes desarrollan cables con materiales de mejor calidad, aislamiento reforzado y pares trenzados de precisión.
Con el auge de aplicaciones como el Internet de las Cosas (IoT) y la inteligencia artificial, el cable UTP se está adaptando para soportar velocidades más altas y capacidades de datos avanzadas. El cable UTP está diseñándose para integrar redes inteligentes y sostenibles. El compromiso con el medio ambiente también impulsa el futuro del cable UTP, con el desarrollo de materiales más ecológicos y procesos de fabricación sostenibles.
El cable UTP continúa siendo clave en la conectividad corporativa. Actualmente se utiliza para redes Ethernet, sistemas de videovigilancia y telefonía IP. En el futuro, su papel crecerá junto a las redes híbridas, donde convivirá con soluciones de fibra óptica, ofreciendo una infraestructura de red robusta y escalable.
¿Buscas cable UTP de calidad para tu proyecto de conectividad? SAT PCS se ha posicionado como un referente en el mercado, desarrollando soluciones de cable UTP que cumplen con las demandas tecnológicas y ambientales. El futuro del cable UTP demuestra que la simplicidad puede coexistir con la innovación. A pesar de los desafíos, el cable UTP se adapta a nuevas velocidades y tecnologías, manteniendo su relevancia en el mundo digital.
Identificación y Verificación del Cable UTP
Un cable UTP de baja calidad o dañado puede ser la causa de problemas en la red. Puedes detectar si hay lentitud, desconexiones o pérdida de señal, lo cual puede ser indicativo de un problema con el cableado. Para asegurarte de adquirir o utilizar cable UTP de calidad, es importante revisar que tenga certificación de categoría, buena flexibilidad, blindaje adecuado (si aplica para la categoría), conectores firmes y que cumpla con normas ANSI/TIA. Una inspección visual y, si es posible, pruebas con un certificador de red, son pasos esenciales para garantizar la integridad del cableado.
La Coexistencia y Complementariedad Tecnológica
Es importante destacar que el desarrollo de tecnologías como los circuitos híbridos y la evolución del cable UTP no son mutuamente excluyentes, sino que a menudo se complementan. Los circuitos híbridos pueden ser utilizados dentro de dispositivos de red, como routers o switches, que a su vez se conectan a través de cables UTP. La miniaturización y eficiencia de los circuitos híbridos permiten la creación de equipos de red más compactos y potentes, mientras que el cable UTP proporciona el medio físico para la transmisión de datos a altas velocidades.
La simplicidad y la robustez del cable UTP, combinadas con la sofisticación y la miniaturización logradas por los circuitos híbridos, sientan las bases para las redes del mañana. Estas redes no solo serán más rápidas y eficientes, sino también más inteligentes y capaces de soportar un ecosistema cada vez mayor de dispositivos conectados. El cable UTP, en sus diversas categorías y con las innovaciones continuas en su diseño y fabricación, seguirá siendo un componente fundamental en esta infraestructura digital en expansión.
