La configuración precisa de los parámetros de corte en un router CNC es un pilar fundamental para lograr acabados excepcionales y la máxima precisión en cada trabajo. Entre la multitud de variables a considerar, la carga de viruta por diente (CPT) emerge como uno de los factores más críticos. Comprender y dominar esta métrica, junto con las Revoluciones por Minuto (RPM) del husillo, es esencial para optimizar el proceso de mecanizado.
Entendiendo la Carga de Viruta por Diente (CPT)
La carga de viruta por diente se define como el grosor o la cantidad de material que cada filo de la herramienta de corte remueve en cada revolución. En términos sencillos, es la "porción" de material que el cortador "muerde" en cada pasada. Lograr la carga de viruta óptima es un acto de equilibrio; si es demasiado baja, se genera polvo y calor excesivo, desgastando prematuramente la herramienta y deteriorando el acabado. Por el contrario, una carga de viruta excesiva puede forzar la herramienta, dañar la pieza de trabajo o incluso romper el cortador. La meta es generar "virutas" (chips), no "polvo", ya que las virutas ayudan a disipar el calor generado durante el corte, prolongando la vida útil de la herramienta y mejorando la calidad de los bordes.
CPT - Carga de Viruta: Es la cantidad de material que debe eliminar cada diente del cortador a medida que gira y avanza en el trabajo.
La Importancia de las RPM
Las Revoluciones por Minuto (RPM) indican la velocidad a la que gira el husillo de la máquina, y por ende, la herramienta de corte. Una velocidad de husillo adecuada es crucial, ya que está intrínsecamente ligada a la carga de viruta y a la velocidad de avance. Para la mayoría de los materiales que se cortan en mesas fresadoras como las AXYZ, las RPM suelen ajustarse en un rango de entre 18.000 y 24.000. Las máquinas como la TTC6050 de Two Trees, especialmente desarrollada para la carpintería, cuentan con husillos que pueden alcanzar hasta 24.000 RPM, ofreciendo la potencia necesaria para trabajos exigentes. La potencia del husillo, que puede variar entre 3 y 10 HP, también juega un papel importante; un husillo más potente genera más torque, lo que permite operar a una gama más amplia de RPM, aunque el torque tiende a disminuir a medida que las RPM bajan.
RPM: La velocidad a la que la cortadora gira en el eje. (Revoluciones por minuto).
La Interconexión: RPM, Velocidad de Avance y Carga de Viruta

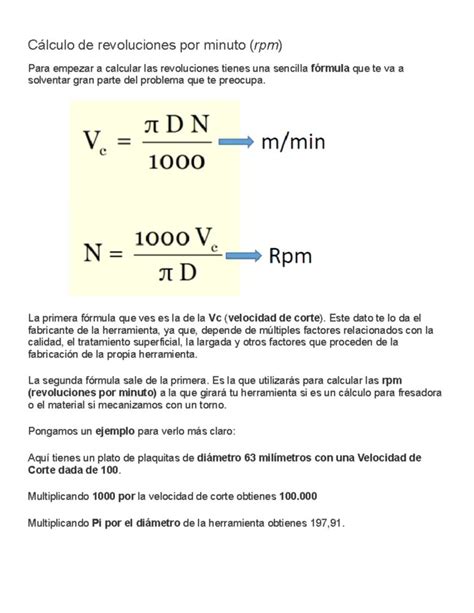

La relación entre la velocidad de avance, el número de filos de corte (flautas), la carga de viruta y las RPM es un sistema dinámico donde todos los componentes se influyen mutuamente. La fórmula fundamental que describe esta relación es:
Velocidad de Avance (mm/min) = Número de Flautas x Carga de Viruta (mm/diente) x RPM
Esta ecuación revela cómo cada variable afecta a las demás. Por ejemplo, si se mantienen constantes el número de flautas y la carga de viruta, un aumento en las RPM requerirá un aumento proporcional en la velocidad de avance para mantener la misma carga de viruta.
Ejemplo de Cálculo:
Supongamos que deseamos obtener una carga de viruta de 0,1 mm/diente con una fresa de 2 flautas girando a 18.000 RPM.
- Velocidad de Avance = 2 (flautas) x 0,1 (carga de viruta) x 18.000 (RPM) = 3.600 mm/min
Si aumentamos las RPM a 24.000, manteniendo la carga de viruta y el número de flautas:
- Nueva Velocidad de Avance = 2 (flautas) x 0,1 (carga de viruta) x 24.000 (RPM) = 4.800 mm/min
Ajustando la Carga de Viruta
La carga de viruta recomendada varía según el material que se está procesando. Para obtener la carga de viruta óptima, es fundamental considerar las variables mencionadas, así como las características de la máquina y los materiales a cortar.
Ejemplo 1: Calculando la Velocidad de Avance con una Carga de Viruta dada
Si decides probar una carga de viruta de 0,4 mm, tu CNC opera a 18.000 RPM y la broca tiene 2 flautas:
- Velocidad de Avance = 18.000 RPM x 2 flautas x 0,4 mm/diente = 14.400 mm/min
Ejemplo 2: Verificando la Carga de Viruta con Velocidad de Avance y RPM dadas
Si ya sabes que quieres usar una velocidad de avance de 14.400 mm/min a 18.000 RPM con una broca de 2 flautas:
- Carga de Viruta = 14.400 mm/min ÷ (18.000 RPM x 2 flautas) = 0,4 mm/diente
Influencia del Número de Flautas y el Diámetro de la Fresa
El número de filos de corte de la herramienta también impacta directamente en la velocidad de avance. Un aumento en el número de flautas, manteniendo las otras variables constantes, resultará en un aumento de la velocidad de avance para mantener la misma carga de viruta.
El diámetro de la fresa es otro factor relevante. Una fresa de mayor diámetro generalmente puede manejar una carga de viruta mayor. Esto significa que, con RPM y número de flautas constantes, una fresa de mayor diámetro permitirá una mayor velocidad de avance manteniendo la carga de viruta deseada.
Factores Adicionales que Afectan la Configuración de Corte
Más allá de la carga de viruta y las RPM, una serie de factores influyen en la elección de las velocidades de avance y corte:
Potencia y Rigidez de la Máquina
La potencia y la rigidez general de la máquina CNC, así como la rigidez con la que está sujeta la pieza de trabajo, son determinantes. Una máquina más potente y rígida puede soportar cargas de corte mayores, permitiendo velocidades de avance más altas y profundidades de corte mayores.
Potencia del Husillo y Torque
Como se mencionó, la potencia del husillo afecta directamente el torque disponible. A mayor potencia del husillo, mayor será el torque, lo que permite que la máquina funcione eficientemente en un rango más amplio de RPM. Es importante recordar que el torque disminuye a medida que se reducen las RPM.
Profundidad y Ancho del Corte
La profundidad y el ancho del corte influyen significativamente en la cantidad de material que la herramienta debe remover en cada pasada. Cortes más profundos o anchos requieren una reducción en la velocidad de avance o un ajuste en las RPM para evitar sobrecargar la herramienta.
Filo y Diseño de la Herramienta
El filo de la herramienta de corte (su agudeza y estado) y su diseño (geometría, tipo de recubrimiento) son cruciales. Una herramienta afilada y con un diseño adecuado para el material específico permitirá velocidades de corte y avance más altas, además de mejorar el acabado.
Material a Procesar
Cada material tiene propiedades únicas que dictan los parámetros de corte óptimos. Materiales más blandos, como ciertas maderas o plásticos, a menudo permiten una carga de viruta mayor y velocidades de avance más rápidas. Materiales más duros, como metales, requieren cargas de viruta más pequeñas y velocidades de corte más bajas para evitar el sobrecalentamiento y el desgaste de la herramienta. Al mecanizar materiales no ferrosos, el corte ascendente puede ser beneficioso para lograr un buen acabado.
¿Mecanizado climb o convencional? Explicación en Español
Direcciones de Corte: Convencional vs. Ascendente
La dirección en la que la cortadora avanza hacia el material, conocida como dirección de corte, tiene un impacto notable en el acabado y la vida útil de la herramienta.
Fresado Convencional: Es el método más común. La pieza de trabajo se avanza en contra de la dirección de rotación de la cortadora. Este método es generalmente más tolerante a las variaciones en la rigidez de la máquina y la sujeción de la pieza.
Fresado Ascendente (Corte Inverso): En este método, la pieza de trabajo se avanza en la misma dirección de rotación de la cortadora. Este proceso genera fuerzas de corte que tienden a levantar la pieza, por lo que requiere una máquina y una sujeción de pieza excepcionalmente rígidas. El fresado ascendente es particularmente útil para mecanizar materiales no ferrosos, ya que puede producir un acabado superficial superior.
La Profundidad de Corte: Un Factor Clave para el Acabado
La profundidad del corte es otro parámetro crítico que debe ajustarse cuidadosamente. Una profundidad de corte inadecuada puede afectar negativamente el acabado del borde y la vida útil de la herramienta. Es necesario experimentar y ajustar la profundidad para lograr los resultados deseados, teniendo en cuenta el tipo de material y el tamaño del cortador.
Consideraciones Prácticas y Ajustes Empíricos
Si bien las fórmulas proporcionan una base sólida para calcular las velocidades de avance y las RPM, la tasa de alimentación óptima a menudo se determina a través de la experiencia práctica. Una recomendación común es comenzar con la tasa de alimentación calculada y, en condiciones ideales, establecer la velocidad de avance real en aproximadamente la mitad de esa cantidad. Luego, se aumenta gradualmente esta velocidad mientras se observa atentamente la calidad del corte, el sonido de la máquina y el comportamiento general de la herramienta y la pieza de trabajo, hasta alcanzar la capacidad máxima de la máquina y el acabado deseado.
Preparación de Archivos para Corte
Para asegurar un proceso de corte eficiente y preciso, la preparación del archivo es fundamental. Se deben seguir ciertas pautas:
- Envío de Archivos: Generalmente, se aceptan archivos enviados por correo electrónico, evitando el uso de pendrives.
- Diseño y Dimensiones: Dibujar en software CAD/vectorial (como Autocad, Freehand o Illustrator) un rectángulo que coincida con las dimensiones de los formatos disponibles. Dentro de este rectángulo, señalar las piezas a cortar o tallar, manteniendo una distancia mínima de 10 mm con respecto a los bordes y 12 mm entre pieza y pieza.
- Trazado de Polilíneas: Las piezas deben estar trazadas como polilíneas cerradas.
- Especificación de Operaciones: Es crucial especificar qué operaciones se realizarán (corte o tallado) utilizando distintos colores. Por ejemplo, el azul podría indicar corte y el rojo, tallado.
- Posicionamiento del Vector: Se debe indicar si el corte debe realizarse por el exterior del vector, el interior del vector o sobre el vector mismo.
La TTC6050 de Two Trees es un ejemplo de una fresadora CNC versátil, fabricada con componentes de aluminio duraderos y utilizando raíles en T que ofrecen un soporte seguro y flexible para tableros de MDF. Su diseño sellado previene la entrada de polvo y virutas en el sistema de accionamiento, contribuyendo a su longevidad y fiabilidad.
Dominar la configuración de RPM, velocidad de avance y carga de viruta en tu router CNC no es solo una cuestión de seguir fórmulas, sino de comprender la interacción de múltiples variables y aplicar la experiencia para lograr los resultados más precisos y profesionales.
