Cómo Construir un Repetidor de Radioaficionado con Dos Transceptores Kenwood TK-7102H

La construcción de un repetidor de radioaficionado puede parecer una tarea compleja, pero con los componentes adecuados y un entendimiento básico de los principios de radiofrecuencia, es posible lograrlo. Específicamente, convertir dos transceptores Kenwood TK-7102H en un repetidor funcional es un proyecto que requiere atención al detalle y una conexión cuidadosa de los equipos. Este artículo guiará a través del proceso, explicando los conceptos clave y los pasos necesarios, basándose en la experiencia y el conocimiento compartido por entusiastas de la radio.

Principios Fundamentales de un Repetidor de Radioaficionado

Antes de adentrarnos en la configuración específica de los Kenwood TK-7102H, es crucial comprender qué es un repetidor y cómo funciona. Un repetidor es una estación de radio que recibe una señal en una frecuencia y la retransmite simultáneamente en otra frecuencia. Su propósito principal es extender el alcance de las comunicaciones de radio, permitiendo que estaciones con poca potencia o ubicadas en áreas con obstáculos geográficos puedan comunicarse de manera efectiva.

Un repetidor básico consta de dos transceptores (uno para recibir y otro para transmitir), una fuente de alimentación, una antena y un duplexor (o dos antenas separadas). El transceptor receptor escucha en una frecuencia (frecuencia de entrada o "uplink"), y cuando detecta una señal, activa el transceptor transmisor para que emita en otra frecuencia (frecuencia de salida o "downlink"). La diferencia de frecuencia entre la entrada y la salida se conoce como "desplazamiento" o "offset".

Diagrama de bloques de un repetidor de radioaficionado

Para evitar que el potente transmisor interfiera con el sensible receptor del mismo repetidor, se utilizan dos métodos principales: un duplexor o dos antenas separadas con una distancia considerable entre ellas. Un duplexor es un dispositivo que permite que dos señales de frecuencias diferentes compartan una sola antena, actuando como un filtro que dirige la señal de entrada al receptor y la señal de salida al transmisor, al tiempo que aísla cada uno de la interferencia del otro.

Preparación de los Transceptores Kenwood TK-7102H

Los transceptores Kenwood TK-7102H son equipos robustos diseñados para comunicaciones móviles y de estación base, operando en la banda de VHF. Para convertirlos en un repetidor, uno de ellos se configurará como receptor y el otro como transmisor. La clave para lograr esta configuración reside en la programación y la interconexión adecuada de sus puertos y señales.

El usuario "yatem123" ha proporcionado una pista fundamental sobre la interconexión: "El pin que programaste como COR en el radio receptor lo llevas al PTT input del transmisor". El COR (Carrier Operated Relay) es una señal que indica la presencia de una portadora entrante en el receptor. Al conectar esta señal al pin de PTT (Push-To-Talk) del transmisor, se logra que el transmisor se active automáticamente cuando el receptor detecta una señal.

Configuración del Receptor (Radio 1)

El primer Kenwood TK-7102H se designará como el receptor. Este radio deberá estar programado para escuchar en la frecuencia de entrada del repetidor (uplink). Es crucial que este radio tenga la capacidad de generar una señal COR externa que pueda ser utilizada para activar el transmisor.

La programación de los radios Kenwood TK-7102H se realiza típicamente a través de un software específico proporcionado por Kenwood y un cable de programación. Durante la programación, se deben configurar los siguientes parámetros:

  • Frecuencia de Operación: Establecer la frecuencia de entrada deseada para el repetidor.
  • Selección de Canal: Asignar un canal específico para esta frecuencia.
  • Configuración del Pin de Salida: Identificar y configurar un pin específico en el conector de accesorios del radio que pueda generar la señal COR. Este pin se programará para activarse cuando se reciba una señal válida. A menudo, este pin se puede configurar como "Salida COR" o una función similar. Es vital consultar el manual de servicio del TK-7102H para identificar el pin exacto y su función.

Conector de accesorios de un radio Kenwood TK-7102H

Configuración del Transmisor (Radio 2)

El segundo Kenwood TK-7102H se configurará como el transmisor. Este radio deberá operar en la frecuencia de salida del repetidor (downlink). La programación de este radio se centrará en asegurar que responda correctamente a la señal de activación del PTT.

Los parámetros clave para la programación del transmisor incluyen:

  • Frecuencia de Operación: Establecer la frecuencia de salida deseada para el repetidor. Esta frecuencia debe tener el desplazamiento adecuado respecto a la frecuencia de entrada.
  • Selección de Canal: Asignar un canal específico para esta frecuencia.
  • Configuración del PTT: Asegurarse de que el pin de entrada del PTT esté correctamente identificado y configurado para ser activado externamente. La sugerencia de "yatem123" es conectar el COR del receptor a este pin.
  • Ajuste de Potencia y Modulación: El ajuste de la modulación en el radio transmisor se hace por software. Es importante configurar la potencia de salida adecuada para el repetidor, evitando niveles excesivos que puedan causar interferencias o dañar el equipo. La modulación debe estar dentro de los parámetros estándar para la banda de operación.

Estaciones Repetidoras (Repetidores) qué son y cómo se usan

Interconexión Física y Eléctrica

La interconexión entre los dos radios es el paso más crítico y delicado del proceso. La conexión sugerida, "El pin que programaste como COR en el radio receptor lo llevas al PTT input del transmisor", es la base para la activación automática.

Conexión COR a PTT

  1. Identificar Pines: Se necesita identificar el pin de salida COR en el conector de accesorios del radio receptor (TK-7102H 1) y el pin de entrada PTT en el conector de accesorios del radio transmisor (TK-7102H 2). Nuevamente, el manual de servicio es indispensable aquí.
  2. Cableado: Se debe fabricar un cable corto que conecte directamente el pin COR del receptor al pin PTT del transmisor. Es recomendable usar cables blindados de buena calidad para minimizar el ruido y las interferencias.
  3. Tierra Compartida: Asegúrese de que ambos radios compartan una tierra común. A menudo, el pin de tierra en los conectores de accesorios servirá para este propósito.

Conexión de Audio

Además de la señal COR-PTT, se necesita un enlace de audio entre los dos radios. La señal de audio del receptor debe ser enviada al modulador del transmisor. Hay dos enfoques principales para esto:

  1. Usando el Salida de Audio del Receptor y Entrada de Audio del Transmisor:

    • Receptor (Radio 1): Localice la salida de audio del altavoz o la salida de línea de audio del receptor. Esta señal, que contiene la voz recibida, se enviará al transmisor.
    • Transmisor (Radio 2): Localice la entrada de micrófono o la entrada de audio de modulación del transmisor.
    • Cableado: Se fabrica un cable para conectar la salida de audio del receptor a la entrada de audio del transmisor. Es crucial ajustar los niveles de audio para que la señal no esté ni demasiado débil (lo que resultaría en una transmisión inaudible) ni demasiado fuerte (lo que causaría distorsión o "clipping").
  2. Uso de un Controlador de Repetidor (Opcional pero Recomendado):

    • Un controlador de repetidor es un circuito dedicado que maneja la lógica de activación, la interconexión de audio, la señalización (como tonos CTCSS/DCS) y, a menudo, las funciones de temporizador y voz.
    • Si se utiliza un controlador de repetidor, el proceso se simplifica: el receptor envía su señal COR y audio al controlador, y el controlador se encarga de enviar la señal PTT y el audio modulado al transmisor. Esto proporciona una solución más profesional y robusta.

Esquema de interconexión de audio y control para un repetidor simple

Consideraciones de Antena y Duplexor

La gestión de las señales de RF es vital para el funcionamiento eficiente de un repetidor.

Uso de un Duplexor

La forma más común y eficiente de operar un repetidor con una sola antena es utilizando un duplexor. Un duplexor es un conjunto de filtros que permite que dos transceptores operen simultáneamente en la misma antena sin interferirse mutuamente.

  • Función: El duplexor tiene tres puertos: uno para la antena, uno para el receptor y uno para el transmisor. Dirige las señales de RF entrantes (en la frecuencia de entrada) al receptor y las señales de RF salientes (en la frecuencia de salida) a la antena, al tiempo que atenúa significativamente las señales de la otra frecuencia.
  • Instalación: El duplexor se conecta a la antena. Luego, el conector de antena del receptor se conecta a su puerto correspondiente en el duplexor, y el conector de antena del transmisor se conecta a su puerto.
  • Ajuste: Los duplexores requieren un ajuste cuidadoso para optimizar el rendimiento y la atenuación de las frecuencias no deseadas. Esto generalmente se realiza con un analizador de red vectorial (VNA) o un medidor de potencia.

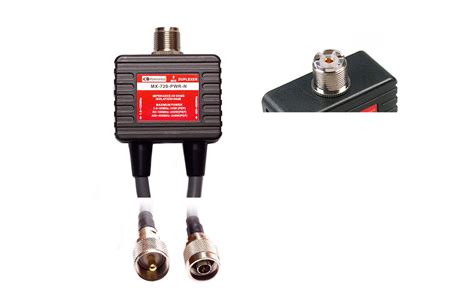

Duplexor de radiofrecuencia

Uso de Dos Antenas Separadas

Si no se dispone de un duplexor o si se busca una solución más sencilla (aunque menos ideal), se pueden utilizar dos antenas separadas. Para que esto funcione, las antenas deben estar ubicadas a una distancia considerable entre sí para minimizar la interferencia entre el transmisor y el receptor.

  • Separación: Se recomienda una separación de al menos 10 metros (33 pies) o más, dependiendo de la potencia de transmisión y las frecuencias utilizadas. La antena receptora debe estar orientada para captar señales débiles, mientras que la antena transmisora debe estar ubicada de manera que su radiación no sature el receptor.
  • Cableado: Cada radio se conecta directamente a su propia antena.

Alimentación Eléctrica

Un repetidor opera de forma continua, por lo que una fuente de alimentación fiable es esencial.

  • Fuente de Alimentación de CC: Se necesita una fuente de alimentación de corriente continua (CC) capaz de suministrar suficiente corriente para ambos radios funcionando simultáneamente, especialmente cuando el transmisor está activo, ya que el consumo de corriente aumenta significativamente durante la transmisión. Se recomienda una fuente con un margen de potencia superior a la suma del consumo máximo de ambos radios.
  • Batería de Respaldo (Opcional pero Recomendado): Para garantizar la operación continua durante cortes de energía, se puede implementar un sistema de respaldo con baterías y un cargador automático.

Programación Adicional y Consideraciones de Operación

Para un funcionamiento óptimo y para evitar abusos, hay varias funciones de programación y consideraciones operativas a tener en cuenta:

Tonos CTCSS/DCS (Squelch Selectivo)

Los tonos CTCSS (Continuous Tone-Coded Squelch System) o DCS (Digitally Coded Squelch) son sub-audibles que se transmiten junto con la señal de audio. El receptor solo abrirá su squelch (y, por lo tanto, activará el transmisor) si detecta la señal entrante con el tono CTCSS/DCS correcto.

  • Beneficios: Esto ayuda a prevenir que el repetidor se active por señales no deseadas (como interferencias o radios de otros servicios) y permite que múltiples repetidores operen en frecuencias cercanas sin interferirse mutuamente.
  • Configuración: Tanto el receptor como el transmisor deben programarse para usar el mismo tono CTCSS/DCS.

Temporizador de Transmisión (Time-Out Timer - TOT)

El temporizador de transmisión es una característica de seguridad crucial. Limita la duración máxima de una transmisión continua. Si un usuario mantiene presionado el PTT por un tiempo excesivo, el repetidor cortará la transmisión automáticamente.

  • Propósito: Esto evita que un mal funcionamiento del equipo o un usuario descuidado bloqueen el repetidor indefinidamente, permitiendo que otros usuarios puedan acceder a él.
  • Ajuste: El tiempo de TOT se puede ajustar en el software de programación, típicamente entre 1 y 3 minutos.

Identificación del Repetidor (ID)

En muchas jurisdicciones, los repetidores deben transmitir periódicamente una señal de identificación que incluya la llamada de la estación.

  • Función: Esto se puede lograr a través de un módulo de identificación de voz o un controlador de repetidor que tenga esta funcionalidad incorporada.
  • Programación: Se programa la llamada de la estación y el intervalo de tiempo entre las identificaciones.

Verificación y Pruebas

Una vez que todos los componentes están interconectados y programados, es esencial realizar pruebas exhaustivas para asegurar que el repetidor funciona correctamente.

  1. Prueba de Recepción: Con un radio de mano o móvil, intente transmitir a la frecuencia de entrada del repetidor desde una distancia corta. Verifique si el receptor capta la señal.
  2. Prueba de Transmisión: Verifique si el transmisor se activa al recibir su señal y si transmite en la frecuencia de salida correcta.
  3. Prueba de Audio: Verifique la calidad del audio transmitido. Pida a alguien que escuche la salida del repetidor y evalúe la claridad y el nivel del audio.
  4. Prueba de Alcance: Realice pruebas de alcance desde diferentes ubicaciones para evaluar la efectividad del repetidor.
  5. Prueba de CTCSS/DCS: Verifique que el repetidor solo se active con el tono correcto.
  6. Prueba de TOT: Verifique que el temporizador de transmisión funcione correctamente limitando la duración de las transmisiones.

La implementación exitosa de un repetidor con dos Kenwood TK-7102H requiere una comprensión sólida de los principios de radiofrecuencia, una programación cuidadosa de los equipos y una interconexión precisa. Siguiendo estos pasos y prestando atención a los detalles, se puede construir un repetidor funcional que extienda significativamente el alcance de las comunicaciones de radio.
