Dominando las Pruebas OTDR: Una Guía Exhaustiva para la Fibra Óptica

Las redes de fibra óptica son la columna vertebral de nuestro mundo moderno, sustentando desde el internet de alta velocidad hasta los centros de datos en la nube y los sistemas de telecomunicaciones globales. Con la continua expansión de enlaces de fibra óptica de larga distancia que abarcan cientos o incluso miles de kilómetros, la demanda de herramientas de prueba confiables ha crecido significativamente. Uno de los instrumentos más importantes en este campo es el OTDR, o Reflectómetro Óptico en el Dominio del Tiempo. Este dispositivo ha sido fundamental para diagnosticar fallas, caracterizar fibras y certificar instalaciones. Sin embargo, a pesar de su utilidad, el OTDR presenta limitaciones, especialmente cuando se aplica a redes de fibra óptica de larga distancia. Comprender estas limitaciones es fundamental para ingenieros de redes, técnicos y empresas que dependen de una infraestructura de comunicación estable.

Las pruebas OTDR desempeñan un papel crucial en el mantenimiento y la resolución de problemas de las redes de fibra óptica. Para garantizar resultados precisos y confiables, es importante conocer los problemas comunes que pueden afectar las pruebas OTDR. Este artículo proporciona consejos prácticos que le ayudarán a evitar problemas comunes de las pruebas OTDR y obtener mediciones precisas. Las pruebas OTDR detectan roturas de fibra, fallas y otras anomalías que interrumpen nuestras conexiones y nuestras vidas. Además, solucionan y detectan problemas en las redes de datos que afectan todos los aspectos de nuestra vida diaria. Las pruebas OTDR permiten a los técnicos garantizar que los sistemas de fibra óptica estén intactos y funcionen correctamente, determinar la calidad de las fibras y sus conexiones, e identificar errores o complicaciones que puedan solucionarse.

¿Qué es un OTDR y cómo funciona?

Un Reflectómetro Óptico en el Dominio del Tiempo (OTDR) es un instrumento de prueba esencial utilizado para caracterizar y diagnosticar cables de fibra óptica. A diferencia de las fuentes y medidores de potencia que miden directamente la pérdida de los equipos de cable óptico, el OTDR funciona de manera indirecta. La fuente y el medidor replican el transmisor y el receptor de un enlace de transmisión de fibra óptica, por lo que las mediciones están estrechamente relacionadas con las pérdidas reales del sistema.

El OTDR funciona como un radar: envía pulsos cortos de luz láser a una fibra óptica y analiza las señales de retorno, que incluyen la retrodispersión y las reflexiones. La retrodispersión es causada por variaciones microscópicas en el núcleo de la fibra, mientras que las reflexiones ocurren en discontinuidades tales como conectores, empalmes o roturas. Al medir el tiempo y la intensidad de estas señales devueltas, el OTDR puede estimar la distancia y las características de cada evento a lo largo de la fibra. Los resultados se muestran como una gráfica de traza, que indica la potencia de la señal (en dB) en función de la distancia. Los picos normalmente representan eventos reflectivos, mientras que las disminuciones graduales representan la atenuación de la fibra. Los técnicos interpretan esta traza para localizar fallos y evaluar la salud de la fibra.

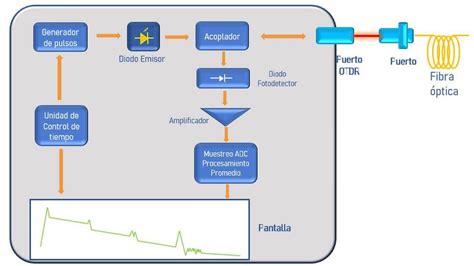

Diagrama de funcionamiento de un OTDR

El OTDR emplea una fuente de luz láser, a menudo con longitudes de onda sintonizables, para emitir pulsos ópticos en la fibra. Un generador de impulsos controla la duración y la intensidad de los impulsos de luz emitidos; los impulsos más cortos proporcionan una resolución más alta para detectar eventos más pequeños. Un fotodetector sensible captura las señales reflejadas y las convierte en señales eléctricas para su análisis. La unidad de visualización y análisis procesa los datos recopilados y los muestra en una pantalla como un seguimiento gráfico. Se traza la intensidad de la luz reflejada en función del tiempo (o distancia), lo que proporciona información sobre las características de la fibra. La cantidad de luz dispersada de vuelta al OTDR es proporcional a la retrodispersión de la fibra, la potencia pico del pulso de prueba del OTDR y la longitud del pulso emitido. Puede aumentar la potencia pico o la anchura del pulso si necesita más luz retrodispersada para obtener buenas mediciones.

Configuración y Parámetros Clave del OTDR

Para utilizar correctamente un OTDR, es necesario saber cómo operar el instrumento, seleccionar los parámetros de medición correctos e interpretar las trazas correctamente. La configuración adecuada es un factor clave para realizar buenas mediciones con OTDR.

  1. Alcance de Prueba: El primer parámetro del OTDR que se debe configurar es el alcance, que corresponde a la distancia que medirá el OTDR. El alcance debe ser al menos el doble de la longitud del cable que se está probando. Los alcances más largos resultan en trazas de baja resolución, mientras que los más cortos pueden distorsionarlas.

  2. Ancho de Pulso de Prueba: A continuación, configure el Ancho de Pulso de Prueba OTDR al mínimo disponible; esto proporcionará la máxima resolución y la mejor imagen de la fibra bajo prueba. Generalmente se expresa en nanosegundos (ns), con un rango típico de 10 a 30 ns. Un ancho de pulso más corto ofrece alta resolución pero se debilita rápidamente, limitando la distancia de medición. Un ancho de pulso más largo extiende el rango pero reduce la resolución, dificultando la identificación de fallos cercanos.

  3. Longitud de Onda: El OTDR mide la longitud de onda del ancho de pulso. Típicamente, se utilizan 850 nm para cable de fibra óptica multimodo y 1,310 nm para fibra monomodo. Las longitudes de onda más cortas presentan mayor retrodispersión, lo que reduce el ruido en la traza. Tras la prueba inicial, se pueden realizar mediciones con longitudes de onda más largas (1,300 nm multimodo y 1,550 nm monomodo) y comparar las trazas en ambas longitudes de onda.

  4. Promedio: Para mejorar la relación señal-ruido de una traza, el OTDR puede promediar múltiples mediciones. Sin embargo, cuanto más promedios, más tiempo lleva la prueba. En fibras largas, esto puede ralentizar considerablemente las operaciones de mantenimiento.

El Rol de los Cables de Lanzamiento y Recepción

Los cables de lanzamiento y recepción consisten en bobinas de fibra óptica con distancias específicas. Generalmente se conectan a ambos extremos de la fibra bajo prueba para optimizar el uso del OTDR para verificar los conectores frontal y remoto. La longitud de los cables de transmisión y recepción depende del enlace que se esté probando: típicamente entre 300 m y 500 m para pruebas multimodo y entre 1000 m y 2000 m para pruebas monomodo. Para distancias muy largas, se pueden utilizar cables de hasta 4000 metros. Cuanto mayor sea el ancho de pulso, más largos serán los cables de transmisión y recepción.

El cable de lanzamiento permite que el OTDR se estabilice después de que el pulso de prueba se envía a la fibra y proporciona un conector de referencia para el primer conector del cable bajo prueba para determinar su pérdida. Se puede utilizar un cable de recepción en el otro extremo para permitir también mediciones del conector en el extremo del cable bajo prueba. Estos cables son esenciales para visualizar correctamente los conectores inicial y final y para mitigar las zonas muertas, áreas donde el OTDR no puede distinguir entre dos eventos muy cercanos. Las zonas muertas reflexivas (causadas por fuertes reflexiones como en los conectores) y las zonas muertas no reflexivas (causadas por eventos de alta pérdida como empalmes) ambas dificultan el análisis preciso de redes complejas.

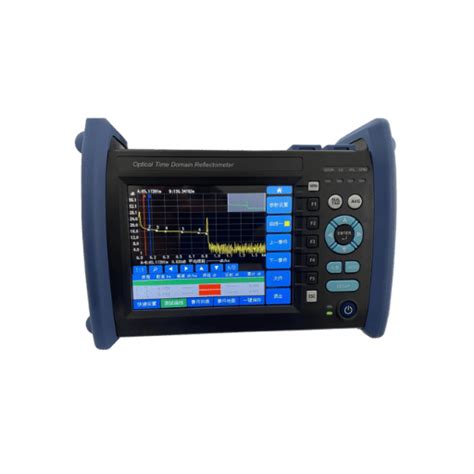

Configuración de prueba OTDR con cables de lanzamiento y recepción

Problemas Comunes en las Pruebas OTDR y Cómo Evitarlos

Para garantizar resultados precisos y confiables, es importante conocer y evitar los problemas comunes que pueden afectar las pruebas OTDR.

  • Medición Inexacta de la Longitud de la Fibra: Antes de realizar una prueba OTDR, es esencial medir con precisión la longitud de la fibra. Las mediciones de longitud inexactas pueden dar lugar a resultados de prueba poco fiables. Utilice herramientas de medición adecuadas, como un distanciómetro, para obtener información precisa sobre la longitud de la fibra. Es importante recordar que el OTDR mide la longitud de la fibra, no la del cable. Los fabricantes de cables suelen incluir un 1% más de fibra en el cable que la longitud del cable en sí para evitar tensión, lo que puede generar discrepancias de hasta 10 metros en un cable de 1000 metros.

  • Conectores Sucios o Dañados: La contaminación o las malas conexiones de los conectores de fibra pueden causar mayores reflejos o pérdidas de señal, lo que afecta la precisión de las pruebas OTDR. Antes de realizar la prueba, asegúrese de que los extremos del conector de fibra estén limpios y realice las calibraciones necesarias. La suciedad en las terminaciones de los conectores es una causa raíz común de fallos en las redes.

  • Interferencia de Reflejos Múltiples: Se producen múltiples reflejos cuando las señales de luz rebotan hacia adelante y hacia atrás varias veces dentro de la fibra, causando interferencias. Esto puede enmascarar la ubicación real de las fallas o proporcionar resultados de prueba engañosos. Durante las pruebas, utilice parámetros de medición y anchos de pulso adecuados para minimizar los efectos de múltiples reflexiones. Los "fantasmas", eventos reflectantes falsos que surgen de la luz que rebota entre conectores, pueden ser particularmente confusos.

  • Rango Dinámico Inapropiado: El rango dinámico es la diferencia entre las intensidades de señal máxima y mínima que un dispositivo OTDR puede medir. Seleccione un rango dinámico apropiado que se adapte al escenario de prueba, asegurándose de que capture señales débiles cerca de ubicaciones de fallas y evitando al mismo tiempo la sobrecarga de la señal. En redes de larga distancia, el OTDR requiere un rango dinámico elevado para capturar eventos distantes sin verse abrumado por reflexiones cercanas. Muchos OTDR tienen rangos dinámicos limitados, lo que restringe su capacidad para medir fibras más allá de unas pocas centenas de kilómetros con precisión.

  • Comprensión de los Tipos de Fibras y Parámetros de Prueba: Los diferentes tipos de fibras, como las fibras monomodo y multimodo, pueden requerir diferentes configuraciones de parámetros de prueba. Familiarícese con el tipo de fibra y los requisitos de los parámetros de prueba, y configure los ajustes en consecuencia.

  • Impacto del Entorno de Prueba: Los factores ambientales como las variaciones de temperatura, la flexión o el estiramiento de la fibra pueden influir en los resultados de la prueba. Esfuércese por mantener un entorno de prueba estable y tenga en cuenta cómo los factores ambientales pueden afectar la precisión de sus mediciones.

  • Sobrecarga del Receptor y Zonas Muertas: Debido al retorno de luz limitado, el OTDR requiere un circuito receptor altamente sensible. Reflexiones importantes pueden saturar y sobrecargar el receptor, provocando trazas poco fiables hasta la recuperación. Esto genera un tiempo de recuperación de "zona muerta" que puede variar de 50 metros a un kilómetro. Un cable "supresor de impulsos" (cable de lanzamiento) es esencial para mitigar este problema.

  • Resolución Limitada: La resolución de un OTDR depende del ancho de pulso utilizado durante la prueba. Los pulsos estrechos ofrecen alta resolución pero se debilitan rápidamente, limitando la distancia de medición. Los pulsos más anchos extienden el rango pero reducen la resolución, dificultando la identificación de fallos cercanos. En redes de corta distancia o con cables de conexión, la resolución limitada puede impedir la distinción de características, haciendo que eventos cercanos desaparezcan dentro de la resolución.

OTDR vs. Medidor de Potencia Óptica

Mientras que el OTDR es ideal para la localización de fallos, mapeo de eventos y documentación de empalmes/conectores, un medidor de potencia óptica (OPM) con una fuente de luz se utiliza principalmente para medir la pérdida de enlace de extremo a extremo y para la certificación de pérdida total de enlace. El OPM mide la potencia óptica absoluta o relativa (dBm/dB), proporcionando una aprobación/rechazo rápido de los enlaces.

Tabla Comparativa: OTDR vs. Medidor de Potencia Óptica

AsuntoOTDR (Reflectómetro Óptico en el Dominio del Tiempo)Medidor de Potencia (con fuente de luz)
Qué mideTraza de retrodispersión, reflectancia de eventos, pérdida de empalme/conector, longitud de la fibraPérdida de enlace de extremo a extremo de potencia óptica absoluta/relativa (dBm/dB)
Uso primarioLocalización de fallas, mapeo de eventos, documentación de empalmes/conectoresCertificación de pérdida total de enlace, aprobación/rechazo rápidos
Idoneidad enlace vivoNo apto para tráfico en vivo (tener cuidado); normalmente prueba fibras oscurasNo apto para tráfico en vivo a menos que esté diseñado para ello; generalmente se prueban fibras oscuras
Métrica de precisiónPérdida a nivel de evento y resolución de distancia (depende del ancho de pulso y del promedio)Precisión de potencia (±dB) en longitudes de onda calibradas
Localización de fallosSí - señala la distancia a las rupturas/macrocurvas/eventos reflectivosNo - indica solo pérdida excesiva (sin información de distancia)
VentajasEnlace completo de “Rayos X”, mapa de eventos, distancia precisa a los problemas, registros de obraRápido, simple, de bajo costo; ideal para pruebas de aceptación y mantenimiento.
LimitacionesSe necesita configuración y capacitación; pruebas más largas; más costosasSin detalles de evento/ubicación; puede ocultar dónde ocurre la pérdida
Mejor cuandoSolución de problemas, documentación de la construcción, larga distancia/red troncalVerificación de presupuestos de pérdidas en enlaces de acceso/empresariales/DC; comprobaciones rápidas de estado

Limitaciones del OTDR en Redes de Larga Distancia

En enlaces de fibra de corta o mediana distancia, el OTDR funciona eficazmente, identificando problemas con alta precisión. Sin embargo, en redes de largo alcance que abarcan cientos de kilómetros, surgen desafíos técnicos que limitan la efectividad del OTDR.

  • Atenuación de la Señal: Uno de los desafíos más significativos para el OTDR en aplicaciones de larga distancia es la atenuación de la señal. A medida que el pulso de prueba viaja a través de la fibra, pierde intensidad debido a la absorción y la dispersión. En distancias muy largas, la señal retrodispersa que regresa al OTDR se vuelve extremadamente débil, dificultando la detección de eventos pequeños o pérdidas sutiles.

  • Resolución y Superposición de Señales: En sistemas de larga distancia densos, pueden existir múltiples empalmes, curvaturas y conectores dentro de intervalos cortos. Debido a la resolución limitada y a la superposición de señales de retrodispersión, el OTDR puede no diferenciar entre eventos cercanos, lo que lleva a interpretaciones erróneas.

  • Dispersión y Distorsión de la Señal: A medida que aumentan las distancias, efectos como la dispersión cromática y la dispersión modal de polarización distorsionan las señales de luz. Aunque estos efectos no son medidos directamente por un OTDR, reducen la claridad de las señales retrodispersadas, haciendo más difícil obtener mediciones precisas.

  • Eventos de Alta Pérdida: Eventos como empalmes deficientes o dobleces bruscos provocan pérdidas significativas. En redes de larga distancia, estos eventos de alta pérdida reducen la fuerza de la señal que llega a las secciones subsiguientes, lo que podría enmascarar problemas aguas abajo de la vista del OTDR.

  • Tiempo de Prueba Prolongado: La prueba de fibras largas requiere múltiples promediados para mejorar la relación señal-ruido. Esto incrementa considerablemente el tiempo de medición.

  • Prueba en Redes Activas: Muchas fibras de larga distancia están en uso continuo para la transmisión de datos. Usar un OTDR en un sistema activo es complicado, ya que los pulsos de prueba podrían interferir con las señales existentes. Filtros especializados pueden mitigar esto, pero añaden complejidad y costo.

  • Cables de Lanzamiento y Recepción: Para probar con precisión fibras largas se requieren cables de lanzamiento y recepción largos para visualizar correctamente los conectores inicial y final. En sistemas de larga distancia, manejar estos cables se vuelve poco práctico.

  • Limitaciones de Rango Dinámico: Los OTDR estándar suelen carecer del rango dinámico necesario para fibras ultra largas. Existen OTDR de alto rendimiento especializados, pero son significativamente más costosos y requieren operación experta.

  • Condiciones Ambientales Variables: Las fibras de larga distancia suelen atravesar entornos variados, desde conductos subterráneos hasta cables submarinos. Las condiciones ambientales pueden influir en la precisión de las mediciones, y los OTDR por sí solos pueden no proporcionar diagnósticos suficientes en tales entornos diversos.

Alternativas y Complementos al OTDR para Pruebas de Larga Distancia

Si bien los OTDR enfrentan limitaciones, los avances tecnológicos en curso están abordando algunos desafíos. Los instrumentos modernos ahora ofrecen rangos dinámicos más altos, resolución mejorada e interpretación automática de trazas. La integración con sistemas en la nube permite el monitoreo en tiempo real en sitios geográficamente distantes. Se espera que la inteligencia artificial y el aprendizaje automático mejoren aún más la detección de eventos y el análisis de trazas, minimizando el error humano.

Sin embargo, incluso con estas mejoras, los OTDR continuarán funcionando como parte de una herramienta más amplia en lugar de ser una solución independiente para la óptica de fibra a larga distancia. Para pruebas de pérdida en redes de larga distancia, los medidores de potencia óptica combinados con fuentes de luz proporcionan mediciones precisas de atenuación de extremo a extremo, complementando los datos del OTDR. Estos instrumentos miden la dispersión, longitud de onda e integridad de la señal más eficazmente que los OTDR en sistemas de larga distancia, ayudando a abordar problemas que los OTDR no pueden detectar.

Las nuevas tecnologías, como el sensado acústico distribuido y el sensado de temperatura distribuido, utilizan la luz retrodispersada de manera diferente, proporcionando capacidades mejoradas de monitoreo a larga distancia en comparación con los OTDR tradicionales.

Mantenimiento y Calibración del OTDR

La calibración anual de los equipos OTDR es crucial para garantizar la precisión de las mediciones y el cumplimiento de los estándares internacionales. El mantenimiento regular ayuda a la detección temprana de problemas potenciales con el dispositivo, permitiendo soluciones oportunas para los problemas de prueba de OTDR. Un OTDR sin calibrar o con un mantenimiento deficiente puede provocar diagnósticos incorrectos de problemas en la red de fibra, lo que resulta en reparaciones costosas e ineficaces.

Conclusión

El OTDR sigue siendo una herramienta esencial en la prueba de fibras ópticas, proporcionando información valiosa sobre la salud de la red y localizando fallos con precisión. Sin embargo, en sistemas de fibra óptica de larga distancia, sus limitaciones resultan más evidentes. Problemas como la atenuación de la señal, el rango dinámico limitado, las zonas muertas de eventos y los compromisos en la resolución restringen su efectividad. Los técnicos deben complementar las pruebas con el OTDR mediante el uso de otros instrumentos adicionales, como medidores de potencia óptica, analizadores de espectro y tecnologías de detección distribuida, para lograr diagnósticos completos.

Comprender tanto las fortalezas como las debilidades del OTDR permite a los operadores de red aplicarlo eficazmente dentro de sus capacidades, asegurando comunicaciones ópticas de larga distancia robustas y confiables. Un enfoque cuidadoso y meticuloso, junto con el conocimiento de las mejores prácticas y la consulta con expertos cuando sea necesario, ayudará a evitar obstáculos y lograr resultados exitosos en las pruebas OTDR.

Prueba con OTDR ft. Eduardo Larios

Preguntas Frecuentes

¿Qué significa OTDR?Significa Reflectómetro Óptico en el Dominio del Tiempo, un dispositivo utilizado para probar cables de fibra óptica.

¿Por qué el OTDR tiene limitaciones en redes de larga distancia?Debido a la atenuación de la señal, restricciones de rango dinámico y compensaciones de resolución, resulta más difícil detectar y medir eventos distantes.

¿Qué son las zonas muertas en las pruebas con OTDR?Las zonas muertas son áreas cercanas a eventos reflectivos fuertes o de alta pérdida donde eventos más pequeños cercanos no pueden detectarse con precisión.

¿Puede un OTDR medir fibras muy largas?Sí, pero solo con modelos de alta gama que cuenten con rangos dinámicos extendidos. Incluso así, la resolución y precisión pueden ser limitadas.

¿Cómo afecta la atenuación de la señal a las mediciones del OTDR?La atenuación reduce la intensidad de la luz retrodispersada, dificultando la detección de eventos distantes en fibras largas.

¿Son adecuados los OTDR para redes de fibra activas?Probar redes activas es un desafío, ya que las señales del OTDR pueden interferir con el tráfico. Se requieren filtros especiales para minimizar interrupciones.

¿Qué alternativas existen al OTDR para pruebas de larga distancia?Los medidores de potencia óptica, analizadores de espectro óptico y sistemas de sensado distribuido de fibra complementan las pruebas con OTDR en aplicaciones de larga distancia.

¿Cuánto tiempo lleva la prueba con OTDR en fibras largas?Toma más tiempo debido a la necesidad de múltiples ciclos de promediado para mejorar la relación señal-ruido.

¿Puede el OTDR detectar problemas de dispersión?No, los OTDR no pueden medir directamente la dispersión cromática o la dispersión por modo de polarización; se necesitan instrumentos especializados.

¿Mejorarán los OTDR en el futuro?Sí, avances en el rango dinámico, resolución, análisis basado en inteligencia artificial y la integración con la nube mejorarán su rendimiento, aunque permanecerán las limitaciones en sistemas de larga distancia.
