Los conectores Keystone Cat5e RJ-45 son componentes esenciales en la infraestructura de redes cableadas, permitiendo la interconexión de dispositivos y la extensión de la cobertura de redes de área local (LAN) a distancias significativas. Estos conectores funcionan como puertos hembra, diseñados para recibir y asegurar los extremos de los cables Ethernet. Sin embargo, al igual que cualquier componente electrónico, pueden presentar fallos que resultan en conexiones de red inestables, afectando el rendimiento y la fiabilidad de la red. Esta guía tiene como objetivo proporcionar un proceso claro y accesible para diagnosticar y, si es necesario, reemplazar un conector Keystone Cat5e RJ-45 defectuoso.
Identificación y Diagnóstico de Problemas en Conectores Keystone RJ45
Antes de proceder a cualquier intervención, es crucial aislar el problema y confirmar que el conector Keystone Cat5e RJ-45 es, de hecho, la fuente de la conexión de red inestable. Los problemas de red pueden originarse en diversas partes del cableado Ethernet, incluyendo los propios cables, los conectores en los extremos de los cables (los conectores RJ45 macho), o incluso en los equipos de red como switches o routers.
Si experimentas problemas con tu cable Ethernet Cat5e, es recomendable realizar una serie de comprobaciones para descartar otras causas. Esto puede implicar el uso de un probador de cables de red para verificar la continuidad y la correcta terminación de cada uno de los hilos. También se puede probar a reemplazar temporalmente el cable Ethernet sospechoso por uno que se sepa que funciona correctamente. Si la red se estabiliza tras este reemplazo, es probable que el problema resida en el cable original o en sus conectores. Si el problema persiste, entonces el foco de atención debe dirigirse hacia el conector Keystone Cat5e RJ-45 que se está utilizando para extender la conexión.
Comprendiendo la Estructura Interna de un Cable Ethernet Cat5e

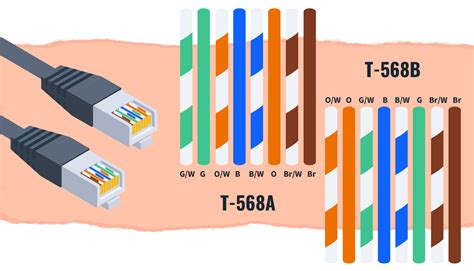

Un cable Ethernet Cat5e contiene cuatro pares de hilos de cobre trenzados. El trenzado de cada par tiene un propósito específico: reducir la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los hilos, lo que es fundamental para mantener la integridad de la señal, especialmente a altas velocidades de transmisión de datos. Dentro del cable, cada par está identificado por un código de colores específico. Para una correcta terminación en un conector Keystone RJ-45, es imperativo mantener estos pares de hilos separados y organizados según su coloración.

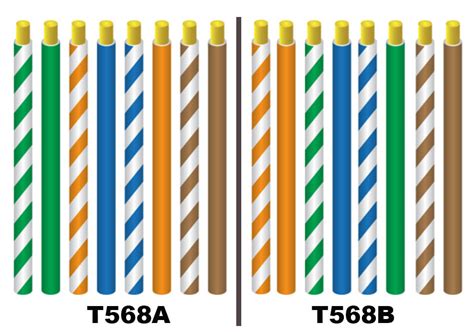

Esquemas de Cableado Estándar: T568A y T568B

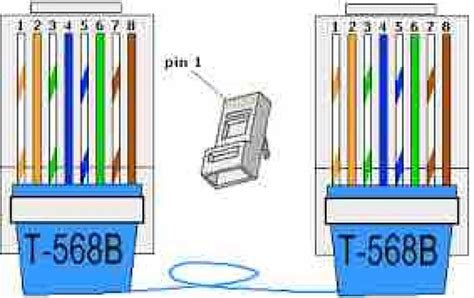

Existen dos esquemas de cableado estándar ampliamente adoptados para los cables Ethernet: T568A y T568B. Estos esquemas dictan el orden específico en el que los ocho hilos de cobre deben ser conectados a los contactos del conector RJ45 (ya sea en un conector Keystone Jack o en un conector macho). Es de vital importancia utilizar el mismo esquema de cableado en ambos extremos del cable Ethernet Cat5e para asegurar una comunicación bidireccional correcta. Si se utilizan esquemas diferentes en cada extremo, el cable funcionará como un cable cruzado (crossover cable), que solo es adecuado para conectar directamente dos dispositivos similares, como dos ordenadores, sin pasar por un switch o hub. Para la mayoría de las aplicaciones de red estándar, se requiere un cable directo (straight-through cable), lo que implica la uniformidad del esquema en ambos extremos.
Esquema T568A:
Los colores de los hilos se conectan en el siguiente orden (de izquierda a derecha en el conector Keystone, con la pestaña hacia abajo):
- Blanco/Azul
- Azul
- Blanco/Verde
- Naranja
- Blanco/Naranja
- Verde
- Blanco/Marrón
- Marrón
Esquema T568B:
Los colores de los hilos se conectan en el siguiente orden (de izquierda a derecha en el conector Keystone, con la pestaña hacia abajo):
- Blanco/Naranja
- Naranja
- Blanco/Verde
- Azul
- Blanco/Azul
- Verde
- Blanco/Marrón
- Marrón
La elección entre T568A y T568B a menudo depende de las convenciones locales o de las prácticas establecidas por el instalador de la red. Lo fundamental es la consistencia. En muchos entornos corporativos, el esquema T568B es el más comúnmente utilizado.
Procedimiento para Sacar (Desconectar y Retirar) un Conector Keystone RJ45 Cat5e
Sacar un conector Keystone RJ45 Cat5e, ya sea para reemplazarlo o para reubicarlo, implica un proceso cuidadoso para evitar dañar el cable o el puerto del que se está desconectando. La mayoría de los conectores Keystone están diseñados para ser instalados en paneles de parcheo o en placas de pared, y su extracción puede variar ligeramente dependiendo del tipo de montaje.
Desconexión Física del Cable Ethernet
Si el conector Keystone está conectado a un cable Ethernet y necesita ser desconectado del cable, el proceso implica la "terminación" del cable. Esto significa que los hilos de cobre individuales que componen el cable Ethernet deben ser retirados de sus alojamientos en el conector Keystone. Los conectores Keystone suelen tener pequeñas ranuras o terminales de inserción a presión (IDC - Insulation-Displacement Connector).
Cuando se utiliza una herramienta perforadora (punch down tool), que es la herramienta estándar para este tipo de trabajo, se debe prestar atención a la orientación de la herramienta. Es importante asegurarse de tener el borde largo de la herramienta en el exterior del conector Keystone RJ-45. Esta orientación asegura que la herramienta corte el exceso de cable después de haber realizado la conexión, y que la cuchilla de corte no interfiera con el contacto eléctrico.
El proceso de desconexión, en el sentido de retirar el cable que ya está terminado en el Keystone, generalmente implica desmantelar la terminación. Esto puede requerir cortar los hilos de cobre uno por uno en el punto de conexión, o si el conector Keystone tiene un mecanismo de liberación, usar una herramienta adecuada para liberar los hilos de los terminales IDC. Sin embargo, el término "sacar la caja de un conector RJ45" a menudo se refiere más a la extracción del propio módulo Keystone de su alojamiento (panel de parcheo, placa de pared), asumiendo que el cable ya está desconectado del otro extremo o que se va a reemplazar todo el conjunto.
Extracción del Módulo Keystone de su Montaje
Los conectores Keystone RJ45 se alojan en diversos tipos de soportes, como paneles de parcheo, placas de pared o cajas de superficie. La forma de extraer el módulo Keystone dependerá del diseño de este soporte:
- Paneles de Parcheo (Patch Panels): En un panel de parcheo, los conectores Keystone suelen encajar a presión en una estructura perforada. Para extraer un módulo Keystone de un panel de parcheo, a menudo se necesita una herramienta delgada y plana, como un destornillador plano pequeño o una herramienta específica para Keystone, para hacer palanca suavemente en los bordes del módulo y liberarlo. Algunos paneles pueden tener clips de retención que deben ser presionados para permitir la extracción.
- Placas de Pared (Wall Plates): Las placas de pared están diseñadas para alojar uno o varios módulos Keystone. El módulo Keystone se inserta en una abertura rectangular en la placa y se asegura mediante clips o un ajuste de presión. Para extraerlo, generalmente se puede insertar una herramienta delgada por la parte frontal o trasera de la placa y hacer palanca suavemente para liberar los clips del módulo.
- Cajas de Superficie (Surface Mount Boxes): Estas cajas se montan directamente sobre una superficie y contienen uno o más puertos Keystone. La extracción del módulo Keystone suele ser similar a la de las placas de pared, haciendo palanca suavemente desde el frontal o el trasero de la caja.
COMO PONCHAR JACK RJ45 DIXON CAT6 (KJ8-C6-US/- - -)
Es importante proceder con delicadeza durante la extracción para evitar romper los clips de retención del módulo Keystone o dañar la placa o el panel en el que está montado. Si el cable Ethernet todavía está conectado al Keystone, es recomendable desconectarlo del otro extremo antes de intentar extraer el módulo, para evitar tirones accidentales que puedan dañar el cableado.
Consideraciones Adicionales y Buenas Prácticas
Al trabajar con conectores Keystone RJ45 Cat5e, especialmente al realizar terminaciones o reemplazos, hay varias consideraciones importantes que contribuyen a la fiabilidad y longevidad de la instalación de red:
- Calidad de los Componentes: Utilizar conectores Keystone Cat5e de alta calidad es fundamental. Los conectores de baja calidad pueden tener tolerancias de fabricación deficientes, lo que puede llevar a conexiones intermitentes o a una terminación inadecuada de los hilos.
- Herramientas Adecuadas: La inversión en herramientas de red de calidad, como una buena herramienta perforadora (punch down tool) y un probador de cables, puede ahorrar tiempo y frustración, además de asegurar instalaciones más profesionales y fiables.
- Organización del Cableado: Mantener el cableado de red organizado, utilizando bridas y sistemas de gestión de cables, no solo mejora la estética, sino que también facilita futuras intervenciones y ayuda a prevenir daños accidentales a los cables.
- Entorno de Instalación: Asegurarse de que los cables Ethernet y los conectores se instalen en un entorno adecuado, protegiéndolos de daños físicos, humedad excesiva, temperaturas extremas o fuentes de interferencia electromagnética intensa, prolongará su vida útil y asegurará un rendimiento óptimo.
- Documentación: Mantener un registro de la topología de red, incluyendo la ubicación de los conectores Keystone y los esquemas de cableado utilizados, puede ser invaluable para la resolución de problemas y futuras expansiones de la red.
Los conectores Keystone Cat5e RJ-45 defectuosos provocan conexiones de red por cable inestables. Esta guía no requiere ninguna habilidad especial para completar. Antes de usar esta guía, asegúrate de intentar aislar el problema en el conector Keystone Cat5e RJ-45, ya que también pueden existir problemas en los cables de Ethernet y los conectores de cables de Ethernet. Si tienes problemas con tu cable Ethernet Cat5e, puedes buscar soluciones o opciones de reemplazo. Francisco Javier Saiz Esteban nos está ayudando a reparar el mundo. ¿Quieres contribuir?
