La infraestructura de redes de datos, fundamental para la automatización industrial y la conectividad de edificios, exige soluciones de cableado cada vez más robustas y eficientes. Los avances tecnológicos han impulsado la necesidad de transmitir mayores volúmenes de datos a velocidades de transmisión en continuo aumento, haciendo que la elección del cableado adecuado sea un factor crítico para el éxito de cualquier proyecto. En este contexto, los cables Ethernet, tanto de cobre como de fibra óptica, desempeñan un papel central, ofreciendo diversas opciones para satisfacer las demandas de aplicaciones modernas.

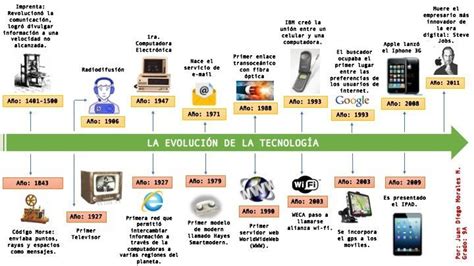

La Evolución del Ethernet y su Relevancia en la Automatización
El Ethernet, inventado en 1973 por Bob Metcalfe en Xerox PARC, nació con el propósito de permitir que las estaciones de trabajo, servidores e impresoras compartieran datos y recursos de forma eficiente. Hoy en día, esta tecnología conecta cientos de millones de dispositivos en hogares y empresas, transformándose de un sistema de red de alta velocidad a una piedra angular de la conectividad global. La automatización de procesos, que se encuentra en el centro de atención en todos los campos de aplicación -infraestructuras, edificios y la industria-, se beneficia enormemente de la evolución del Ethernet. Con la creciente integración de dispositivos en las redes, el cableado se vuelve intrínsecamente más complejo, impulsado por los crecientes volúmenes de datos y el aumento de las velocidades de transmisión.
Conectores Especializados para Entornos Industriales
Para aplicaciones industriales, donde las condiciones ambientales pueden ser exigentes, se requieren soluciones de conexión robustas y fiables. Los conectores M12 Push-Pull, por ejemplo, están confeccionados específicamente para aplicaciones Ethernet, ofreciendo una transmisión de datos de alta velocidad que es a la vez sencilla y segura. Estos conectores están diseñados para resistir vibraciones, temperaturas extremas y humedad, asegurando la integridad de la conexión en entornos hostiles. Phoenix Contact, un actor clave en el ámbito de la conexión industrial, amplía su programa con latiguillos de colores de la serie RJ45 BUILDING. Estos latiguillos son perfectos para aplicaciones industriales protegidas, así como para entornos de oficinas y edificios, ofreciendo una solución versátil para diversas necesidades de cableado.
Flexibilidad y Rendimiento en Cables de Cobre
Los cables de datos basados en cobre continúan siendo una opción popular para muchas aplicaciones de red. Estos cables permiten realizar múltiples conexiones y alcanzar longitudes de hasta 100 metros, lo que los hace adecuados para una amplia gama de escenarios. Al configurar un cable de datos basado en cobre, se puede elegir entre un extremo de cable libre o uno con conector macho o hembra, adaptándose a las necesidades específicas de la instalación.

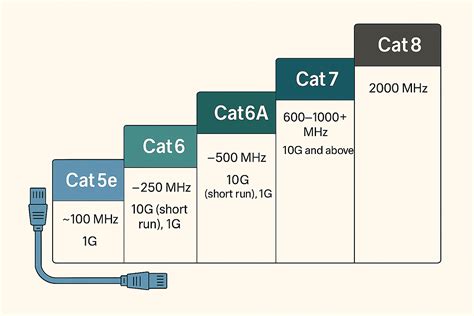

La elección del tipo de cable de cobre es crucial y se basa en varios factores. Las "Categorías" (Cat) de los cables Ethernet, como Cat5e, Cat6, Cat6a y Cat8, son una forma sencilla de identificar su rendimiento. El "Cat" en estas designaciones se refiere a la capacidad de ancho de banda del cable, que mide la velocidad a la que una señal puede ciclar por segundo, expresada en Megahercios (MHz). Cat5 puede manejar hasta 100 millones de señales por segundo (o 100 MHz). Existe una relación directa entre el ancho de banda y la velocidad de transmisión de datos: un cable de 100 MHz puede transmitir 100 Megabits por segundo (Mbps).
Para velocidades de Internet de hasta 1 Gigabit por segundo (1000 Mbps), un cable Cat5e es una buena opción. Sin embargo, si se busca mayor margen para futuras actualizaciones de velocidad o si se dispone de planes de Internet de alta velocidad, se recomienda el cable Cat6a. Los cables Cat6 y Cat6a ofrecen un rendimiento superior. Por ejemplo, para longitudes de hasta 50 pies (aproximadamente 15 metros), Cat6 es capaz de 10 Gbps, en comparación con 1 Gbps para Cat5e. Actualizar a Cat6 tiene sentido si el equipo en ambos extremos es capaz de 10 Gbps. Los cables Cat8 están diseñados específicamente para comunicaciones de switch a switch en redes de 25G y 40G. Sin embargo, para proyectos residenciales y comerciales fuera del centro de datos, el cable Cat6a suele ser la opción más adecuada.
Es importante tener en cuenta la diferencia entre ancho de banda y velocidad de datos. Si bien están relacionados, no son lo mismo. Las frecuencias más altas transportan más unos y ceros, lo que permite transmitir más bits de datos por segundo.
La Potencia de la Fibra Óptica para Altas Velocidades y Largas Distancias
Para los procesos de automatización complejos que requieren cantidades de datos elevadas con velocidades de transmisión en continuo aumento, los cables de fibra óptica representan un medio de transmisión moderno y de alto rendimiento. La transmisión de datos óptica mediante cables de fibra óptica permite alcanzar velocidades de transmisión de datos de hasta 40 GBit/s a lo largo de muchos kilómetros.
Las ventajas de la fibra óptica son notables: elevadas velocidades de transmisión, poca atenuación y una insensibilidad frente a interferencias electromagnéticas. Estas características la convierten en una solución ideal para instalaciones industriales y aplicaciones de infraestructuras donde la fiabilidad y el rendimiento son primordiales. Para los cables de datos de fibra óptica, se ofrecen longitudes de hasta 1000 metros, lo que permite cubrir distancias considerablemente mayores que con los cables de cobre.
Consideraciones Clave al Seleccionar Cableado Ethernet
Independientemente de si se opta por cobre o fibra óptica, la selección del cableado Ethernet adecuado implica considerar varios factores importantes para asegurar una decisión acertada.
Velocidad (Tasa de Datos)
La velocidad de un cable se refiere a la cantidad de datos que puede transmitir por segundo. Por ejemplo, 100 Mbps significa que el cable puede transmitir 100 millones de bits de datos por segundo. En una red comercial, la velocidad suele estar dictada por el equipo que se conecta (por ejemplo, un switch de red con puertos Gigabit Ethernet). En casa, se debe elegir un cable que pueda soportar la velocidad de la conexión a Internet, además de cierto margen para futuras mejoras de velocidad.
Atenuación y Longitud del Cable
La atenuación es el proceso por el cual una señal se degrada a medida que viaja a lo largo de un cable. Cuanto más lejos tiene que viajar una señal, más se degrada hasta el punto en que ya no puede ser detectada o es demasiado distorsionada para ser interpretada por el dispositivo receptor. La atenuación también puede ser causada por ruido debido a corrientes eléctricas y frecuencias de radio. La longitud máxima de un cable Ethernet Cat5e o Cat6 es de aproximadamente 295 pies (90 metros), más hasta 16 pies (5 metros) de cable de conexión en cada extremo, para un total de 328 pies o 100 metros. Más allá de esta distancia, la señal comienza a degradarse, reduciendo la velocidad y la fiabilidad de la conexión. Si bien los cables de buena calidad pueden soportar longitudes superiores a 100 metros, la velocidad de transmisión de datos puede verse reducida.
Blindaje (Shielding)
Algunos cables Ethernet están blindados para proteger los conductores del cable de la interferencia electromagnética (EMI) causada por líneas eléctricas, maquinaria pesada e iluminación fluorescente. El blindaje también evita que los conductores paralelos dentro de la cubierta del cable interactúen entre sí. El blindaje es una capa de material que se envuelve alrededor de los cables dentro de un cable para reducir la interferencia y mejorar la calidad de la señal.
Ubicación de Instalación y Clasificaciones de Chaqueta
La chaqueta del cable protege los conductores del daño físico, la humedad y la luz ultravioleta. Al instalar cable a través de paredes o entre pisos, es importante utilizar cables que cumplan con los requisitos del código local, generalmente basados en el Código Eléctrico Nacional (NEC) de la NFPA. Las chaquetas de los cables tienen clasificaciones de seguridad contra incendios. Para el cableado a través de paredes o entre pisos, se deben elegir cables con clasificación CMR (riser) o CMP (plenum). Estos cables tienen un mayor grado de resistencia al fuego y emiten menos humos tóxicos en comparación con los cables de uso general con clasificación CM o CMG. En EE. UU., las directrices del NEC requieren cableado CMP o CMR para plenum o risers, y el cumplimiento puede ser un requisito contractual o legal. Los cables de grado exterior CMX son impermeables y resistentes al secado y agrietamiento tras una exposición prolongada al sol, y pueden enterrarse en el suelo sin conducto.
Conectores y Tipos de Cableado
Los cables Ethernet están terminados utilizando un conector RJ45 de 8 pines. Los términos 8p8c (Eight Position, Eight Contact) y RJ45 a menudo se usan indistintamente, pero 8p8c se refiere en realidad a una categoría de conectores de los cuales RJ45 es uno. Los conectores M12 codificados se encuentran en cables Ethernet diseñados para aplicaciones industriales. Los conectores moldeados se unen permanentemente a un cable mediante un proceso de fabricación llamado sobremoldeo. Los conectores "snagless" tienen una bota modificada que protege el bloqueo del conector de romperse accidentalmente.
Existen dos estándares de cableado utilizados por los conectores RJ45: T568A y T568B. La diferencia radica en la asignación de pines para los pares verde y naranja. Si los cables están cableados de manera idéntica en ambos extremos (independientemente de la configuración de pines utilizada), es un cable "directo" (straight-through). Los cables con cableado T568A en un extremo y T568B en el otro se conocen como cables "cruzados" (crossover).
Materiales y Construcción del Cable
El diámetro o calibre del conductor de un cable se refiere a los tamaños estándar del American Wire Gauge (AWG). Un conductor sólido de 24 AWG tiene un diámetro de 0.0201 pulgadas, mientras que un conductor de 28 AWG tiene un diámetro de 0.0126 pulgadas. El calibre del conductor afecta el rendimiento del cable, pero no suele ser el factor más importante.
Los pares de conductores de un cable Ethernet están trenzados. Esta técnica se utiliza para minimizar la interferencia de señal y la diafonía (crosstalk), y para aumentar el rendimiento del cable. La tasa de giro (twist rate) no se especifica en los estándares de categoría IEEE o TIA y se deja al fabricante. Cat5e típicamente tiene una tasa de giro de 4-5 giros por pulgada, mientras que los cables Cat6 tienen una tasa de giro de 5 o más giros por pulgada.
La chaqueta de un cable blindado está hecha de poliuretano termoplástico (TPU), conocido por su resistencia, flexibilidad (incluso a bajas temperaturas) y resistencia al corte/abrasión. Los cables delgados y ultradelgados tienen un diámetro típicamente un 30-50% menor que el de un cable Cat6 estándar. Fabricados con alambre de cobre de pequeño calibre, estos cables aumentan el flujo de aire en bastidores de equipos abarrotados, ayudando a mantener los componentes fríos y funcionando correctamente. Los cables planos, aunque no son una opción común, tienen características únicas que los hacen beneficiosos en ciertas aplicaciones, como una buena disipación de calor y una distribución más uniforme de las cargas físicas.
Los cables planos son una buena opción si se necesita transportar un cable de conexión Ethernet en una bolsa de portátil, ya que son resistentes, ligeros y no se enredan fácilmente. Los cables de red están disponibles en formatos de hilo trenzado y macizo. Un cable de núcleo macizo utiliza un solo alambre de cobre para cada conductor, mientras que un cable trenzado utiliza múltiples hilos finos. En situaciones donde un cable se flexiona repetidamente o se conecta y desconecta con frecuencia, se debe elegir un cable trenzado.
Es importante destacar que algunas empresas venden versiones económicas hechas con aluminio revestido de cobre (CCA) en lugar de cobre puro. Los cables de categoría deben estar hechos de cobre macizo o trenzado para garantizar un rendimiento óptimo.
Elige el Cable UTP Ideal: Guía Completa
Power over Ethernet (PoE)
Power over Ethernet (PoE) permite la entrega de energía y datos a través de un único cable de categoría de núcleo macizo. Esto lo hace ideal para la conexión de dispositivos IP como cámaras de seguridad, lectores de control de acceso, puntos de acceso inalámbricos (WAP), sensores e iluminación que requieren alimentación de CC y una conexión de red de datos. UL ha desarrollado una Certificación de Potencia Limitada para aplicaciones PoE. La designación LP indica que un cable ha sido probado en "escenarios de instalación razonablemente peores" y es capaz de transportar la corriente especificada sin exceder la clasificación de temperatura del cable.
La Importancia de la Calidad y la Fiabilidad de la Marca
En el mercado existen numerosas marcas de cables Ethernet, y en la superficie, pueden parecer similares. Sin embargo, es lo que no se ve lo que marca la diferencia. Marcas como Eaton enfatizan la ingeniería sólida, la fiabilidad probada y un servicio al cliente excepcional. Todos sus productos se someten a un riguroso control de calidad y son verificados por agencias de pruebas independientes para asegurar que cumplen o superan los últimos estándares de seguridad y rendimiento. Este compromiso con la calidad permite respaldar sus productos con garantías líderes en la industria y un servicio al cliente receptivo.
En resumen, la elección del cableado Ethernet para aplicaciones de automatización y conectividad de edificios requiere una comprensión profunda de las necesidades de velocidad, distancia, entorno operativo y los estándares de la industria. Ya sea optando por la robustez del cobre o la velocidad de la fibra óptica, seleccionar el cable y los conectores adecuados es fundamental para garantizar una infraestructura de red fiable y de alto rendimiento.
