La tecnología Wi-Fi ha evolucionado de manera exponencial, permitiendo en la actualidad establecer conexiones entre puntos geográficamente distantes. Antiguamente, este tipo de enlaces requerían de equipos profesionales de alta potencia, torres de comunicación o mástiles de considerable altura. Hoy en día, la posibilidad de realizar un enlace Wi-Fi de varios kilómetros es una realidad accesible, sin necesidad de incurrir en gastos exorbitantes, siempre que se consideren diversos aspectos y se utilicen herramientas de simulación para asegurar el éxito de la tarea.
La demanda actual trasciende la simple cobertura Wi-Fi dentro de un hogar; se extiende al deseo de extender la señal al jardín, al almacén, al garaje o incluso a un negocio situado a unos cuantos kilómetros de distancia. En este contexto, es importante señalar que los routers proporcionados por los proveedores de Internet a menudo presentan limitaciones. Si algunos ya luchan por ofrecer cobertura en el interior de una vivienda, extenderla a las inmediaciones se vuelve una tarea imposible. Las antenas de enlace, en este escenario, no actúan como routers en sí mismas, sino que su función primordial es dirigir la señal de estos equipos a largas distancias para que pueda alcanzar otras ubicaciones.
La selección de las antenas adecuadas para un enlace de larga distancia, como uno de 3 km, depende intrínsecamente de las necesidades específicas que se deben cubrir. Fundamentalmente, deben ser capaces de abarcar la distancia requerida. Sin embargo, esto es solo el primer paso; un trabajo de instalación meticuloso es igualmente crucial.

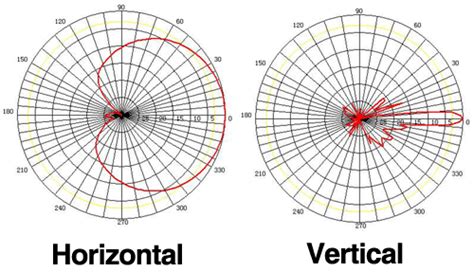

Tipos de Antenas para Enlaces de Larga Distancia
Existen diversas tipologías de antenas Wi-Fi, cada una diseñada para un propósito específico y no todas son aptas para todos los usos. Comprender sus características es vital para elegir la solución óptima.
Antenas Omnidireccionales
Las antenas omnidireccionales emiten y reciben señal en todas las direcciones del plano horizontal, cubriendo así los 360 grados. Su espectro de emisión tiene forma de corona circular, irradiando en todas las direcciones sin centrarse en un punto específico, lo que las hace menos "potentes" en comparación con las antenas direccionales. Su radio de acción no se limita a un haz concreto. Son sencillas de instalar debido a su patrón de 360 grados, pudiendo incluso montarse boca abajo. No obstante, su principal desventaja radica en que la señal puede ser baja si se sitúa uno directamente debajo de la antena. Si se coloca a gran altura, la zona inferior presentará una cobertura casi nula. A pesar de esto, ofrecen la capacidad de monitoreo y control remoto de forma efectiva.
Antenas Sectoriales
Las antenas sectoriales son capaces de irradiar de manera horizontal en grados determinados, existiendo modelos de 45°, 60°, 90° e incluso 180°. Son ideales para proporcionar una cobertura homogénea en un espacio específico. Sus especificaciones técnicas, usualmente detalladas en las hojas de datos, son muy claras. Parámetros importantes a considerar incluyen la frecuencia de uso (trabajan en un rango específico), el tipo de conector (pueden variar) y el ancho del haz (los grados de cobertura). Sus principales aplicaciones se encuentran cuando se busca cubrir un área determinada con calidad y potencia suficientes. Con una zona de cobertura más limitada, son menos propensas a sufrir interferencias. Permiten la instalación de diferentes transmisores en una misma torre, enfocados en zonas y sectores distintos. Al limitar el área de transmisión, se facilita la reutilización de frecuencias en zonas cercanas. Este tipo de antena ofrece un margen considerable en cuanto a instalación y diversificación de recursos, pudiendo cubrir áreas extensas con la inversión económica y la instalación correctas.
Antenas Direccionales
Estas antenas emiten señal exclusivamente en una dirección, con un ángulo horizontal y vertical muy reducido. Existen diferentes tipos, tanto para uso interior como exterior, con variados ángulos de cobertura y alcance, diseñadas para captar señales de redes Wi-Fi lejanas. Una antena profesional de este tipo puede cubrir distancias de hasta 15 kilómetros. Generalmente, se conectan a los equipos mediante un cable coaxial, y en ocasiones, con cables USB. También pueden encontrarse de forma inalámbrica, con un receptor integrado en el ordenador. Al utilizar antenas direccionales, es fundamental considerar dos factores de vital importancia: la cobertura y el alcance. Si la distancia supera los 30 metros, estas antenas solo captarán las redes Wi-Fi ubicadas en la dirección a la que apuntan.
Una diferencia importante entre las antenas Wi-Fi con interfaz Ethernet y las antenas USB es que estas últimas ofrecen un alcance menor y se conectan directamente al equipo. Las antenas Wi-Fi con interfaz Ethernet suelen tener una cobertura de entre 10 y 30 km, mientras que las antenas USB de tipo planar pueden alcanzar de 2 a 3 km.
Clasificación Adicional de Antenas Wi-Fi
Otra clasificación relevante es entre una antena Wi-Fi simple y una antena con sistema operativo incorporado. Algunos equipos modernos no son meras antenas, sino que integran funcionalidades avanzadas.
Antena Simple
La antena simple emplea conectores como RG58 o RP-SMA en la mayoría de los casos. Se conecta directamente al router, AP o tarjeta Wi-Fi, mejorando automáticamente la recepción de la señal. Son las más económicas y se encuentran disponibles tanto para exterior como para interior.
Antena con Sistema Operativo Incorporado
Este tipo de antena es, en esencia, un Access Point (AP) o Customer Premises Equipment (CPE) Wi-Fi que incluye CPU, RAM y un sistema operativo integrado para la gestión del dispositivo. Su configuración se realiza a través de una interfaz web, accesible vía Ethernet o Wi-Fi, e incluso por SSH.
Factores que Determinan el Alcance y Desempeño de una Antena
Un técnico instalador de antenas Wi-Fi experimentado no determina la distancia de un producto basándose únicamente en sus especificaciones técnicas. La ubicación de la antena a una altura suficiente respecto al suelo, su orientación y, sobre todo, su forma y tamaño, son determinantes para el alcance máximo. La orografía del terreno también juega un papel crucial; no es lo mismo un terreno plano que uno montañoso.
El número de redes Wi-Fi que una antena puede captar no es fijo, sino que depende de varios factores:
- Factores Externos: Elementos como las líneas de alta tensión pueden influir en las redes recibidas por la antena. En zonas abiertas, la antena Wi-Fi será capaz de captar más señales inalámbricas, ya que hay menos interferencias que en zonas urbanas o lugares con alta densidad de población. En áreas rurales o costeras, una antena de larga distancia probablemente alcanzará mayor alcance que en una ciudad.
- Orientación de la Antena: Si se trata de una antena direccional, es imperativo apuntarla hacia la red deseada. Las antenas omnidireccionales, en cambio, no requieren de orientación específica.

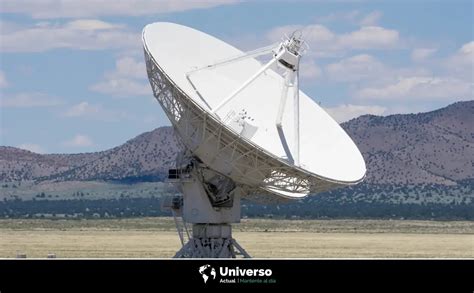

- Condiciones Climáticas: La lluvia puede atenuar considerablemente la señal, ya que las gotas de agua y los cristales de hielo absorben y reflejan las ondas de radio. El viento fuerte puede mover la antena, alterando su dirección y afectando la calidad de la señal; esto se puede mitigar con una fijación adecuada. Temperaturas extremas, tanto altas como bajas, pueden afectar el rendimiento. El calor excesivo puede debilitar la señal, y el frío extremo puede provocar la cristalización de gotas de agua, similar al efecto de la lluvia. La exposición prolongada al sol aumenta la temperatura de la antena, degradando su calidad. La radiación solar directa también puede interferir con la señal. En resumen, las inclemencias del tiempo pueden impactar las antenas Wi-Fi de diversas maneras.
Ubiquiti: Una Solución Confiable para Enlaces de Larga Distancia
En la actualidad, el fabricante Ubiquiti se destaca como uno de los mejores para realizar enlaces Wi-Fi de varios kilómetros, ofreciendo equipos de alta calidad a precios competitivos.
Ubiquiti NanoStation
Las Ubiquiti NanoStation son reconocidas por su excelente relación calidad-precio. Son fáciles de instalar y configurar, aunque requieren conocimientos mínimos para su puesta en marcha. Su principal característica es que operan en la banda de 5 GHz, lo que minimiza las interferencias con redes vecinas. Además, integran la tecnología airMAX, al igual que otras familias de productos Ubiquiti.
Tecnología airMAX
A diferencia del protocolo Wi-Fi estándar, airMAX de Ubiquiti Networks, basado en el protocolo de acceso múltiple por división de tiempo (TDMA), mejora significativamente los enlaces Wi-Fi de larga distancia.
Ubiquiti LiteBeam y PowerBeam
Equipos como la familia LiteBeam ofrecen gran calidad de enlace incluso en entornos con altas interferencias externas, operando tanto en 2.4 GHz como en 5 GHz. La familia PowerBeam permite establecer enlaces Wi-Fi de hasta 30 km, siendo otra opción a considerar para conexiones de larga distancia.
Configuración de enlace Punto a Punto utilizando LiteBeam Gen2
Consideraciones de Salud y Seguridad
Es natural que surjan preocupaciones sobre los efectos de las antenas en la salud, especialmente ante una exposición prolongada. Sin embargo, las redes Wi-Fi, al igual que el 5G, emiten ondas no ionizantes, similares a las de la línea eléctrica o los microondas. La radiación se considera peligrosa cuando produce ionización, lo cual no ocurre con las ondas Wi-Fi. Estamos constantemente expuestos a ondas no ionizantes que no representan un riesgo para la salud. Numerosos estudios confirman que, en los niveles de exposición actuales, no existe riesgo para la población, ni con antenas Wi-Fi ni con antenas 5G para la conexión móvil. Si se desea minimizar la exposición, se pueden ubicar los puntos de acceso en zonas donde no se pase mucho tiempo.
Alternativas a los Enlaces Wi-Fi Fijos: Redes Móviles
Para quienes encuentran inconvenientes en la implementación de enlaces Wi-Fi fijos, pero desean aprovechar una red existente en otra localización cercana, las redes móviles con routers portátiles que incorporan una tarjeta SIM ofrecen una alternativa práctica. Estos dispositivos permiten compartir la conexión de datos móviles de una SIM entre varios dispositivos de manera eficiente. Algunas operadoras facilitan la compartición de datos entre múltiples tarjetas SIM bajo un mismo plan.
Planificación y Configuración de Enlaces Punto a Punto con Ubiquiti
La configuración de un enlace Punto a Punto (PtP) en Ubiquiti se basa en la comunicación inalámbrica dedicada entre dos radios alineados, permitiendo extender redes Ethernet a largas distancias con alta estabilidad. Ubiquiti ofrece una amplia compatibilidad entre radios airMAX y airFiber, facilitando la interoperabilidad.
Proceso de Configuración de un Enlace PtP (Ejemplo con Loco5AC)
- Planificación del Enlace: Definir la distancia, la línea de vista y el rol de cada equipo (emisor principal y receptor) para un comportamiento de puente inalámbrico estable.
- Preparación Física de los Equipos: Instalar físicamente los equipos, asegurando correcta alineación y fijación firme. Verificar la calidad del cableado y la alimentación PoE.
- Acceso Inicial y Sincronización Básica: Acceder a cada radio para la configuración inicial y validar que ambos dispositivos estén operativos.
- Definición de Roles del Enlace: Asignar un equipo como punto principal y otro como punto remoto para establecer una conexión dedicada.
- Asociación y Establecimiento del Enlace: Permitir que los radios se reconozcan y enlacen, validando la señal, estabilidad y calidad.
- Verificación de Estabilidad y Calidad: Revisar el estado general del enlace para confirmar que la conexión sea estable, sin pérdidas significativas y con la capacidad esperada.
- Integración con la Red: Integrar el enlace a la red existente como un tramo físico de cableado, permitiendo el flujo continuo de tráfico de datos.
Parámetros Técnicos para un Enlace PtP Funcional
Un enlace Punto a Punto se considera bien implementado cuando el nivel de señal se mantiene idealmente entre -45 y -65 dBm (aceptable hasta -70 dBm), con una relación señal-ruido estable, modulación constante y throughput sostenido sin pérdidas. La latencia debe ser baja y sin variaciones abruptas. Estos criterios son universales para enlaces inalámbricos de cualquier marca.
Selección de Equipos para Largas Distancias y Alto Rendimiento

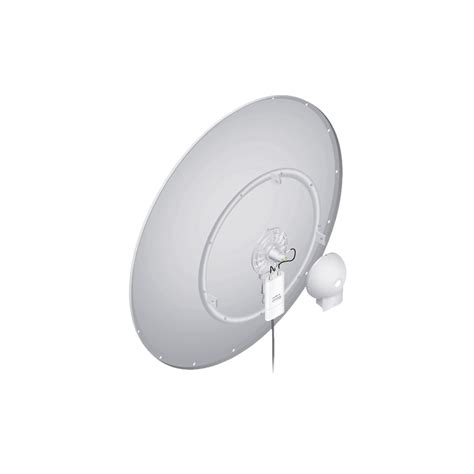

Para transportar 600 Mbps reales en un enlace PtP de 20 km con equipos Ubiquiti, modelos como el airFiber AF-5XHD con antenas parabólicas de 30-34 dBi son una opción sólida. El airFiber AF-5X con platos de alta ganancia también puede ser viable en condiciones óptimas. El Rocket Prism 5AC Gen2 con antenas dish airMAX de 30 dBi es otra alternativa, siempre que se optimice la eficiencia espectral.
Para estimar si un enlace alcanza 25 km, se utiliza el presupuesto de enlace, que calcula la potencia recibida basándose en la potencia de transmisión, ganancia de antenas y pérdidas por espacio libre. Este valor debe superar la sensibilidad del receptor con un margen de 10 a 20 dB.
Obtener 400 Mbps simétricos a 79 km con airFiber 5XHD es un resultado excelente, indicando un presupuesto de enlace bien calculado y una correcta alineación. El límite práctico del AF-5XHD suele estar entre 700 y 1.000 Mbps agregados, pero a distancias extremas, el throughput sostenido puede estabilizarse alrededor de 400-600 Mbps.
Simuladores de Enlace
Para Ubiquiti, el simulador recomendado es UISP Design Center, que permite modelar enlaces PtP y PtMP calculando presupuesto de enlace, zona de Fresnel y capacidad estimada. Para TP-Link, se utiliza Pharos Control / Pharos Design Tool.
El Ubiquiti Rocket Prism 5AC Gen2, combinado con antenas dish de alta ganancia, puede operar a más de 30 km, entregando entre 300 y 500 Mbps agregados. Para capacidades superiores y enlaces largos con mayor estabilidad, la familia airFiber es la opción más adecuada.
El throughput en enlaces inalámbricos es la velocidad real y efectiva de transmisión de datos que un enlace puede entregar de forma sostenida, influenciado por modulación, ancho de canal, interferencia, latencia y eficiencia del protocolo.
Es importante implementar enlaces WiMAX con equipos de la misma marca y familia tecnológica para garantizar interoperabilidad, estabilidad y rendimiento óptimo.
Ubiquiti ofrece transceivers ópticos como el F-POE-G2 para implementar enlaces de fibra óptica, ideales para desplegar hacia radios, transportando datos y alimentación, eliminando interferencias electromagnéticas y soportando enlaces de larga distancia.
