La infraestructura de comunicaciones moderna depende en gran medida de la velocidad y la capacidad de transmisión de datos, donde los cables de fibra óptica juegan un papel fundamental. Sin embargo, la naturaleza delicada de la fibra óptica presenta desafíos significativos, especialmente en entornos donde la robustez y la protección son primordiales. Los cables de fibra óptica reforzados abordan estas preocupaciones, ofreciendo soluciones diseñadas para soportar condiciones adversas, desde instalaciones subterráneas expuestas a roedores hasta aplicaciones industriales de alta demanda.
Protección contra Roedores y Elementos Ambientales

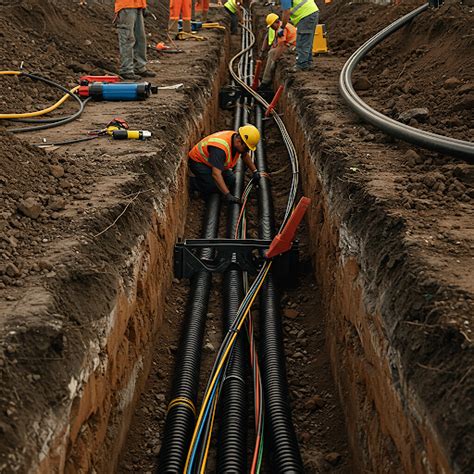

Una de las amenazas más comunes para los cables de fibra óptica en instalaciones subterráneas son los roedores. El Cable Óptico Subterráneo Ductos Anti-Roedor, por ejemplo, está específicamente diseñado para resistir ataques de pequeños roedores, cumpliendo con normativas como la ABNT NBR 14773 para la especie MUS musculus, raza Suizo. Esta característica es crucial para garantizar la integridad de la señal y la longevidad del cable en entornos donde la protección contra plagas es una preocupación constante.
Este tipo de cable de alta durabilidad incorpora un elemento central dieléctrico de fibra de vidrio reforzado, que no solo proporciona robustez sino también una resistencia excepcional. La tecnología loose tube seco con gel es otro componente clave, donde los elementos de fibra están reunidos en torsión SZ reversa alrededor de un núcleo seco. Este núcleo está protegido por materiales hinchables, que se expanden al contacto con la humedad, sellando el cable y previniendo la entrada de agua.
La cubierta interior de termoplástico, equipada con un hilo de rasgado, facilita enormemente la instalación al permitir un acceso rápido y limpio a las fibras. Estos cables pueden albergar hasta 144 fibras, utilizando elementos de núcleo seco OM1, OM2, OM3, OM4 multimodo o monomodo G652D de 250 µm en tubos holgados. La construcción está pensada para ser resistente a roedores tanto internos como externos (I/E), y la chaqueta está fabricada con materiales de baja emisión de humos y cero halógenos (LSZH), lo que mejora la seguridad en caso de incendio.
Diseñados para la Densidad y la Resistencia en Centros de Datos
Más allá de las aplicaciones exteriores, la creciente demanda de ancho de banda en centros de datos ha impulsado el desarrollo de cables de fibra óptica de alta densidad y gran resistencia. El Cable AFL Ruggedized MicroCore® representa la próxima generación en este ámbito, maximizando la cantidad de fibra en un espacio reducido. Este cable es una alternativa líder en la industria a los cables de cinta de tubo suelto central tradicionales utilizados en interiores.
El diseño del Ruggedized MicroCore con fibra desnuda aborda las preocupaciones sobre las tensiones en los bordes de la fibra, que pueden surgir debido a la curvatura preferente de las cintas encapsuladas. Estos cables constan de una cubierta exterior ignífuga con clasificación OFNP/FT6 (NFPA 262) o LSZH (incluyendo ONFR-LS/FT4), lo que garantiza la seguridad en entornos interiores sensibles. Además, cuentan con una capacidad de tensión de instalación de 150 lbs, lo que les permite soportar las fuerzas aplicadas durante el tendido del cable. Estos cables están calificados para cumplir y superar los requisitos de las últimas normativas de cableado interior de Telcordia GR-409-CORE.
Las aplicaciones de estos cables son variadas, incluyendo la terminación de cabeceras a "redes troncales" de fibra, la terminación de sistemas de bastidores de fibra y el establecimiento de "redes troncales" dentro de edificios. También son ideales para terminaciones MTP/MPO o MTP a breakout. Las características notables incluyen recuentos de fibras que van de 8 a 72, opciones de raíles Plenum o LSZH, y la ya mencionada capacidad de tensión de instalación de 150 lbs.
La construcción interna del Ruggedized MicroCore® se caracteriza por sub-unidades con una cubierta exterior reforzada con hilo de aramida para mayor resistencia a la tracción. Los haces de fibra están unidos con hilo, y los núcleos reforzados de 12 fibras o 48 fibras forman la base de la alta densidad.
Especificaciones Detalladas de Fibra y Construcción
La elección del tipo de fibra es crucial para el rendimiento del cable. Los cables MicroCore® están disponibles en configuraciones que incluyen tanto fibra multimodo (OM1, OM2, OM3, OM4) como monomodo (G652D), cada una con especificaciones de atenuación máxima y ancho de banda mínimo que determinan su idoneidad para diferentes distancias y velocidades de transmisión. Por ejemplo, las fibras OM3 y OM4, con su capacidad para admitir 10 Gigabit Ethernet a distancias significativas, son particularmente valiosas en entornos de alta demanda.
La tabla de especificaciones de cables de fibra óptica de AFL proporciona detalles sobre el número de fibras, el diámetro nominal del cable y de la sub-unidad, el peso, la tensión de instalación y el radio de curvatura. Estos parámetros son esenciales para la planificación y la instalación, asegurando que el cable se adapte a las restricciones físicas del entorno y a los requisitos de rendimiento. Las opciones de color de la chaqueta exterior, que van desde el azul hasta el violeta y el rosa, permiten una fácil identificación y gestión de los cables.
Aplicaciones Industriales y de Movilidad
La robustez de los cables de fibra óptica reforzados los hace indispensables en aplicaciones industriales, especialmente aquellas que involucran equipos móviles. La descripción de un revestimiento de compuesto de poliuretano termoplástico (TPU) extra heavy duty destaca su gran resistencia al arrastre, a la intemperie, al ozono, a agentes químicos y a la llama. Esta durabilidad extrema es fundamental para su uso en faenas mineras, donde alimentan equipos como grúas, palas, perforadoras y dragas, que operan en movimiento constante y en condiciones ambientales a menudo hostiles.
La capacidad de transporte de corriente recomendada, basada en normativas como ICEA S-75-381, considera la temperatura del conductor y la temperatura ambiente. Es importante tener en cuenta que cuando los cables están enrollados en carretes, la capacidad de corriente puede verse afectada por la cantidad de capas enrolladas y el tipo de carrete, requiriendo correcciones específicas.
Cómo poner conector de fibra óptica drop
Temperatura y Calificaciones de Seguridad
Las especificaciones de temperatura son críticas para el rendimiento y la fiabilidad de los cables de fibra óptica. Los cables diseñados para uso en interiores, como los de la línea Ruggedized MicroCore®, suelen tener rangos de temperatura de instalación y operación más amplios que los cables de exteriores. Los rangos típicos de instalación varían de 0°C a +60°C, mientras que la temperatura de operación puede extenderse de 0°C a +70°C. Los rangos de almacenamiento son aún más amplios, a menudo de -40°C a +70°C, lo que garantiza la integridad del cable incluso en condiciones de almacenamiento extremas.
Además de la resistencia física y térmica, las calificaciones de seguridad contra incendios son primordiales. Las certificaciones como NFPA 262 (para OFNP/FT6) y las normativas LSZH (IEC 60332, 60754, 61034) aseguran que los cables emitan baja cantidad de humos y cero halógenos en caso de incendio, minimizando el riesgo para las personas y los equipos. Las calificaciones de organismos como Telcordia, EIA/TIA e ICEA validan la conformidad del cable con los estándares de la industria, garantizando su rendimiento y fiabilidad a largo plazo. La conformidad con RoHS y REACH subraya el compromiso con la sostenibilidad y la seguridad ambiental.
En resumen, los cables de fibra óptica reforzados representan una evolución tecnológica crucial, permitiendo la expansión de redes de comunicación de alta velocidad y gran capacidad en una gama cada vez más amplia de entornos, desde las profundidades subterráneas hasta los bulliciosos centros de datos y las exigentes operaciones industriales. Su diseño multifacético, que combina protección física, resistencia ambiental y rendimiento óptico superior, asegura la continuidad y la eficiencia de las comunicaciones en el mundo moderno.
