Cable de Fibra Óptica Multimodo: Características, Usos y Comparativa

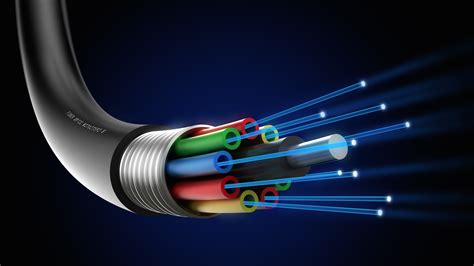

La conectividad a internet de alta velocidad es un pilar fundamental en la sociedad moderna, y los avances tecnológicos en el campo de la transmisión de datos son los responsables de esta revolución. Entre estos avances, los cables de fibra óptica han emergido como una solución de vanguardia, transformando radicalmente las telecomunicaciones y la conectividad global. Un cable de fibra óptica es, en esencia, un cable de red que alberga finos hilos de fibra de vidrio dentro de una carcasa protectora. Están meticulosamente diseñados para redes de datos y telecomunicaciones que exigen un alto rendimiento y la capacidad de transmitir información a largas distancias. En comparación con los cables de cobre más convencionales, los cables de fibra óptica ofrecen un ancho de banda significativamente mayor y la capacidad de transmitir datos a distancias notablemente superiores.

Composición y Principios de Funcionamiento de la Fibra Óptica

La estructura fundamental de un cable de fibra óptica está compuesta por uno o varios hilos de vidrio, cada uno de ellos de un grosor apenas superior al de un cabello humano. El componente central de cada hebra, conocido como el núcleo, es el que proporciona la vía esencial para que la luz, y por ende los datos, viaje. Este fenómeno se basa en el principio de la reflexión interna total. Cuando un pulso de luz es inyectado en el núcleo de la fibra en un ángulo adecuado, experimenta sucesivas reflexiones internas en la interfaz entre el núcleo y el revestimiento. Este revestimiento, con un índice de refracción menor que el del núcleo, actúa como un espejo, confinando la luz dentro del núcleo y permitiendo su propagación a lo largo de distancias considerables con una mínima pérdida de señal. La fibra óptica es, en esencia, un delgado y flexible hilo de vidrio muy puro (y en ocasiones de plástico) que transporta datos en forma de pulsos de luz, funcionando como un resistente "tubo de luz" a las pérdidas.

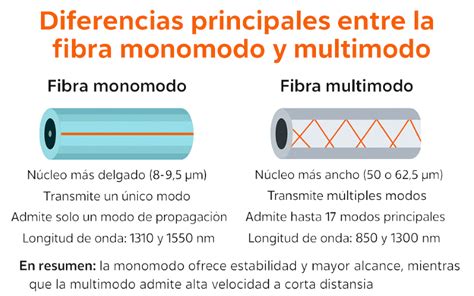

Tipos Principales: Monomodo vs. Multimodo

Existen dos tipos principales de cables de fibra óptica, cada uno diseñado para aplicaciones y distancias específicas: la fibra monomodo y la fibra multimodo. La distinción fundamental entre ambos radica en el diámetro de su núcleo y la cantidad de "modos" o caminos que la luz puede seguir al viajar a través de él.

Fibra Óptica Monomodo (SMF)

La fibra monomodo se caracteriza por un núcleo extremadamente pequeño, típicamente entre 8 y 10 micrómetros (µm) de diámetro. Este estrecho diámetro permite que la luz viaje a través de un único camino o "modo" directamente por el centro de la fibra, sin rebotar en los bordes. Este diseño minimiza la dispersión de la señal, lo que se traduce en una atenuación de la señal muy baja y la capacidad de transmitir datos a velocidades extremadamente altas y a distancias muy largas, a menudo de decenas de kilómetros. Las redes de fibra óptica monomodo suelen emplear técnicas avanzadas como la multiplexación por división de ondas (WDM) para aumentar aún más la cantidad de tráfico de datos que puede transportar un solo filamento.

Características Clave de la Fibra Monomodo:

• Diámetro del Núcleo: Pequeño (8-10 µm).
• Modos de Luz: Un solo modo de luz.
• Distancia de Transmisión: Muy larga (decenas de kilómetros).
• Ancho de Banda: Teóricamente ilimitado, soporta altísimas velocidades.
• Atenuación: Muy baja (aprox. 0.2 dB/km a 1550 nm).
• Fuentes de Luz: Requiere láseres (más costosos).
• Color de Cubierta: Generalmente amarilla.
• Aplicaciones: Redes troncales, telecomunicaciones de larga distancia, enlaces submarinos.
• Clasificaciones: OS1 y OS2. OS2 es la más común para aplicaciones de larga distancia.

Fibra Óptica Multimodo (MMF)

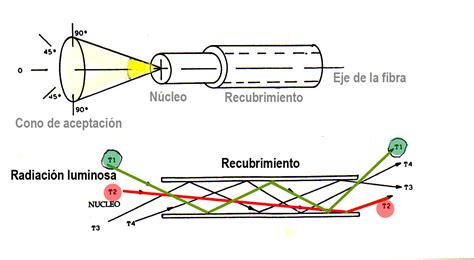

Por otro lado, la fibra multimodo posee un núcleo significativamente más grande, con diámetros típicos de 50 µm o 62.5 µm. Este mayor diámetro permite que múltiples haces de luz, o "modos", viajen a través del núcleo simultáneamente, siguiendo una variedad de caminos diferentes. Si bien esto permite una mayor "captura de luz" y simplifica las conexiones, también introduce un fenómeno conocido como dispersión modal. La dispersión modal ocurre porque cada modo de luz viaja a una velocidad ligeramente diferente, lo que provoca que los pulsos de luz se dispersen y se superpongan a medida que avanzan. Esta dispersión limita la distancia máxima de transmisión efectiva y la velocidad de los datos en comparación con la fibra monomodo. Por ello, la fibra multimodo se utiliza principalmente para aplicaciones de corta distancia.

Características Clave de la Fibra Multimodo:

• Diámetro del Núcleo: Grande (50 µm o 62.5 µm).
• Modos de Luz: Múltiples modos de luz.
• Distancia de Transmisión: Corta a media distancia (hasta unos 550 metros a 10 Gb/s, o distancias mayores a velocidades menores).
• Ancho de Banda: Limitado por la dispersión modal (ej. OM5 hasta 28,000 MHz*km).
• Atenuación: Mayor que la monomodo.
• Fuentes de Luz: Puede utilizar fuentes de luz de menor costo como LED o VCSEL (láseres de bajo costo).
• Color de Cubierta: Generalmente naranja (OM2, OM3), aguamarina (OM4), o verde lima (OM5).
• Aplicaciones: Redes de área local (LAN), centros de datos, conexiones dentro de edificios, redes de campus.
• Clasificaciones: OM1, OM2, OM3, OM4, OM5.

Clasificaciones y Rendimiento de la Fibra Multimodo

La fibra multimodo se clasifica en diferentes categorías, identificadas por las designaciones "OM" (Optical Multimode), según la norma ISO/IEC 11801. Estas clasificaciones reflejan mejoras en el ancho de banda y la capacidad de transmisión a medida que avanza la tecnología:

• OM1: Con un núcleo de 62.5 micras, utilizaba fuentes de luz LED y ofrecía un ancho de banda de 200 MHz·km a 850 nm. Es considerada una fibra heredada.
• OM2: Redujo el diámetro del núcleo a 50 micras y aumentó el ancho de banda a 500 MHz·km a 850 nm, también utilizando LED.
• OM3: Introdujo la tecnología de núcleo de 50 micras optimizada para láser (VCSEL), alcanzando un ancho de banda de 2000 MHz·km a 850 nm. Soporta conexiones de 10 Gbps Ethernet hasta 300 metros.
• OM4: Estandarizada en 2009, ofrece un rendimiento mejorado con un mayor ancho de banda que OM3, soportando hasta 100 Gbps en distancias de hasta 100 metros, y 40 Gbps hasta 150 metros. Su cubierta es típicamente violeta Erika (Heather Violet).
• OM5: Introducida en 2017, incorpora tecnología multimodo de banda ancha (WBMMF) que admite múltiples longitudes de onda de 850 a 950 nm. Permite transmisiones dúplex a 100 Gbps utilizando de dos a cuatro longitudes de onda. Su cubierta es de color verde lima.

La elección entre estos tipos de fibra multimodo depende de los requisitos específicos de velocidad y distancia de la aplicación. Por ejemplo, mientras que OM1 y OM2 son tecnologías más antiguas, OM3, OM4 y OM5 están optimizadas para láseres y ofrecen mayores longitudes de enlace y velocidades más altas, siendo cruciales para aplicaciones de alta densidad en centros de datos.

Usos y Aplicaciones de la Fibra Óptica Multimodo

La fibra óptica multimodo se ha convertido en una solución popular y rentable para una amplia gama de aplicaciones de red, especialmente donde las distancias son limitadas y el costo es una consideración importante. Su mayor diámetro de núcleo simplifica las conexiones y permite el uso de componentes ópticos de menor costo.

• Redes de Área Local (LAN) Corporativas: Es la columna vertebral de muchas redes empresariales, permitiendo la transmisión de datos a alta velocidad dentro de oficinas, edificios y campus. Su capacidad para transportar grandes volúmenes de datos sin degradación significativa en distancias cortas la hace ideal para conectar estaciones de trabajo, servidores y equipos de red.
• Centros de Datos: Los centros de datos modernos requieren enlaces de alta velocidad para la comunicación entre servidores, sistemas de almacenamiento y equipos de red, así como para la prestación de servicios en la nube. La fibra multimodo, especialmente OM3, OM4 y OM5, es fundamental para estas conexiones de alta densidad y rendimiento.
• Instituciones Educativas: Permite establecer conexiones de red robustas en campus universitarios y escolares, asegurando que estudiantes y personal disfruten de conectividad perfecta desde cualquier punto.
• Hogares Inteligentes: Con el auge de los dispositivos domésticos inteligentes, la fibra multimodo se utiliza para respaldar servicios de Internet de alta velocidad, mejorando la experiencia de streaming, juegos y comunicación en línea. También es esencial para establecer vínculos fiables entre dispositivos como sistemas de seguridad y automatización del hogar.
• Aplicaciones Industriales: En entornos de fabricación, las fibras multimodo permiten la comunicación entre máquinas y sistemas de control, optimizando los procesos de producción.
• Telecomunicaciones de Corta Distancia: Se utiliza para enlaces troncales dentro de edificios y en redes de acceso de banda ancha de corta distancia.

Comparativa de Costos y Consideraciones de Implementación

En términos de costo, la fibra óptica multimodo es generalmente más económica que la fibra monomodo, tanto en el propio cableado como en los equipos transceptores asociados. Las fuentes de luz de menor costo como los LED y VCSEL utilizados con la fibra multimodo reducen la inversión inicial en comparación con los láseres de alta potencia requeridos para la fibra monomodo.

Sin embargo, al construir una red, es crucial considerar la distancia total del enlace, el ancho de banda requerido, el entorno de instalación y los planes de actualización futuros. Si bien la fibra multimodo puede ser más económica para instalaciones de corta distancia, la fibra monomodo ofrece una mayor longevidad y escalabilidad para el futuro, especialmente si se anticipan necesidades de mayor ancho de banda o distancias de transmisión más largas. La inversión en fibra monomodo puede resultar más rentable a largo plazo para redes que requieren un rendimiento extremo o que se espera que evolucionen a velocidades muy altas.

Tabla Comparativa de Distancias y Velocidades (Ejemplos):

Nota: Las distancias y velocidades son aproximadas y pueden variar según la calidad de la fibra, los transceptores y las condiciones de instalación.

Consideraciones Adicionales y Mitos Comunes

• Mezclar Fibra Monomodo y Multimodo: En general, no se recomienda mezclar tipos de fibra. Conectar un transceptor multimodo a fibra monomodo resultará en una pérdida óptica significativa. Si bien existen soluciones como los cables de acondicionamiento de modo o convertidores de medios para superar estas limitaciones en casos específicos, lo ideal es mantener la homogeneidad en el tipo de fibra dentro de un enlace.
• Radio de Curvatura: Los cables de fibra óptica, tanto monomodo como multimodo, tienen un radio de curvatura mínimo especificado. Doblar el cable por debajo de este radio puede causar una pérdida de señal o incluso romper las fibras. Es fundamental seguir las pautas de instalación para evitar tensiones excesivas en el cableado.
• Clasificación Plenum vs. Riser: Los cables clasificados como "Plenum" están diseñados para su instalación en espacios de circulación de aire (plenum) y están recubiertos con materiales ignífugos que emiten poco humo. Los cables "Riser" están diseñados para pasar verticalmente entre pisos y tienen requisitos de inflamabilidad menos estrictos. La elección correcta depende de las normativas de construcción y seguridad locales.
• Cables Dúplex: Un cable de conexión de fibra dúplex combina dos fibras en una sola cubierta, permitiendo la transmisión bidireccional de datos simultáneamente (envío y recepción). Esto mejora significativamente el rendimiento de la red al eliminar retrasos y maximizar la utilización del ancho de banda.

La elección entre fibra monomodo y multimodo no se trata de cuál es "mejor" en términos absolutos, sino de cuál se adapta de manera más óptima a los requisitos específicos de la aplicación. Factores como la distancia, la velocidad de datos deseada, el presupuesto disponible y la infraestructura existente juegan un papel crucial en esta decisión. La creciente demanda de mayor ancho de banda y velocidad en las redes continúa impulsando la innovación en ambas tecnologías, asegurando que la fibra óptica siga siendo la columna vertebral de la conectividad global.
