Las Redes Ópticas Pasivas (PON, por sus siglas en inglés, Passive Optical Network) representan una arquitectura fundamental en la infraestructura de telecomunicaciones moderna, especialmente en el despliegue de servicios de Fibra Hasta el Hogar (FTTH, Fiber To The Home). A diferencia de las redes de comunicaciones tradicionales que se basan en enlaces activos y conmutadores, las PON utilizan componentes pasivos, lo que significa que no hay elementos activos entre la central local (OLT, Optical Line Terminal) y los equipos terminales de los abonados (ONT, Optical Network Terminal). Esta característica intrínseca de las PON, donde la red está compuesta por componentes no-activos en todas las etapas entre el punto de origen y los extremos, confiere a esta tecnología ventajas significativas en términos de coste, escalabilidad y simplicidad.
Fundamentos de la Arquitectura PON

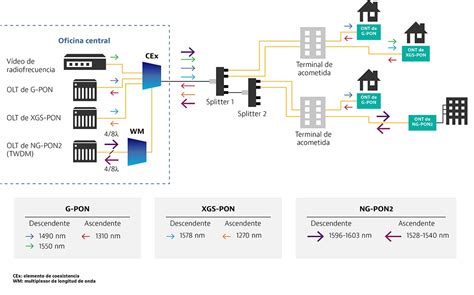

El concepto central de una red PON radica en la capacidad de compartir un único puerto PON en la OLT entre varios abonados. Esto se logra mediante divisores ópticos pasivos, que distribuyen la señal óptica desde la OLT a múltiples usuarios. En la dirección descendente (downstream), la OLT envía datos a todos los usuarios conectados a un puerto PON compartido. Sin embargo, cada dispositivo ONT está diseñado para descodificar únicamente los datos que le corresponden, manteniendo así la privacidad de la información. En la dirección ascendente (upstream), los usuarios envían datos a la OLT en ráfagas (burst mode) dentro de ventanas de tiempo establecidas para cada usuario. Esta gestión del tráfico ascendente es esencial para evitar interferencias de señal entre los diferentes abonados que comparten el mismo enlace.
La arquitectura PON permite una expansión futura prácticamente ilimitada, adaptándose a la creciente demanda de ancho de banda. La capacidad de estas redes se mide en términos de distancia y número de divisiones, con la posibilidad de permitir una mayor distancia, una mayor capacidad de división o ambas cosas. Los sistemas PON suelen soportar pérdidas de señal en el rango de 20-35 dB, y en algunos casos, pueden alcanzar distancias de hasta 60 km utilizando fibra monomodo.
Evolución de los Estándares PON: De BPON a 10G-EPON
A lo largo del tiempo, la tecnología PON ha evolucionado a través de diversos estándares, cada uno ofreciendo mejoras en velocidad, eficiencia y funcionalidad.
- BPON (Broadband PON): Utiliza ATM (Asynchronous Transfer Mode) como protocolo, conocido por su eficiencia en el transporte de tráfico de diferentes tipos, incluyendo Internet, vídeo y voz.
- EPON (Ethernet PON): Una de las implementaciones más populares de PON, EPON está ampliamente desplegado en Asia. Utiliza Ethernet en la primera milla, ofreciendo velocidades de hasta 1 Gb/s, con 10 Gb/s en discusión. EPON está diseñado para ser compatible con la infraestructura Ethernet existente, lo que facilita su adopción.
- GPON (Gigabit PON): El estándar más popular de las PON FTTH, GPON ofrece velocidades de hasta 2.5 Gb/s en la dirección descendente y hasta 1.25 Gb/s en la dirección ascendente. Utiliza codificación ATM o GEM (método de encapsulación GPON) para el transporte de tráfico. Una de las características clave de GPON es la necesidad de una longitud de onda separada para el vídeo, que tradicionalmente se enviaba a 1490 nm junto con los datos al hogar. GPON permite enviar datos al hogar utilizando un económico láser de 1310 nm. La coexistencia con las redes GPON actuales es posible, permitiendo una migración sin interrupciones.
- XG-PON (10 Gigabit PON) y XGS-PON (10 Gigabit Symmetrical PON): Estos estándares representan la siguiente generación de PON, ofreciendo velocidades simétricas de 10 Gb/s en ambas direcciones (upstream y downstream). Están diseñados para satisfacer la creciente demanda de aplicaciones de alto ancho de banda como el streaming de vídeo 4K/8K, la realidad virtual y las redes empresariales.
- 10G-EPON: Una evolución del estándar EPON, que también ofrece velocidades de 10 Gb/s. La coexistencia entre diferentes estándares PON es un aspecto importante a considerar. Por ejemplo, las redes GPON y XG-PON/XGS-PON pueden coexistir en la misma planta de cable utilizando diferentes longitudes de onda, permitiendo una superposición de redes sin interferencias.

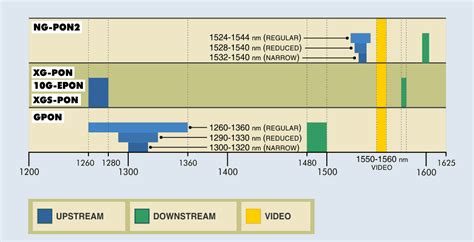

Es importante destacar que cada estándar de transmisión utiliza su propio margen de longitudes de onda. A medida que evolucionan, se intenta mantener la retro compatibilidad con los estándares anteriores utilizando zonas libres en el espectro lumínico. Por ejemplo, los canales descendentes de GPON, XG-PON y XGS-PON comparten un cierto margen de longitudes de onda (entre 1260 y 1280 nm).
Componentes Clave en las Redes FTTH
El despliegue de redes FTTH implica una variedad de componentes, cada uno con un papel específico en la transmisión y gestión de la señal óptica.
Divisores PON FTTH
El divisor PON FTTH es un componente pasivo esencial que distribuye la señal óptica desde un único hilo de fibra a múltiples hilos de fibra. Estos divisores son cruciales para la arquitectura punto a multipunto de las redes PON, permitiendo que un solo puerto de la OLT sirva a múltiples usuarios. La gestión de la potencia óptica es un aspecto crítico en el diseño de redes PON, y los divisores son responsables de dividir la potencia de la señal de manera equitativa o según sea necesario para cada rama de la red.
Conectores y Acopladores de Fibra Óptica
Aunque a menudo pasan desapercibidos, los adaptadores/guías de fibra óptica, también conocidos como acopladores de fibra óptica, desempeñan un papel esencial en la alineación de las fibras individuales de un cable con las fibras de otro. Estos dispositivos, disponibles durante décadas, han demostrado un rendimiento estable en todo el sistema de cableado de fibra óptica.
Un conector y acoplador de fibra óptica es un dispositivo pequeño diseñado para conectar cables de fibra óptica entre sí. Su objetivo principal es unir y alinear los conectores de dos cables de fibra óptica. A diferencia de la conexión de cobre, donde los conductores pueden unirse directamente, la clave para una conexión de fibra óptica es la alineación precisa de cada núcleo de fibra. Esta alineación se logra mediante dos componentes de precisión: la férula o casquillo dentro de cada conector y el manguito de alineación dentro de cada acoplador. La mayoría de los conectores tienen un casquillo de referencia de 2,5 milímetros de diámetro donde se encuentra la fibra, asegurando y alineando la misma.
Existen varios tipos de conectores y acopladores de fibra óptica, cada uno con sus propias características y aplicaciones:
- Guía LC: Utilizados para conectar cables o conectores LC.
- Guía FC: Utilizados para conectar cables de conexión FC o enchufes FC. Suelen tener una cubierta metálica y mangas de cerámica.
- Guía SC: Utilizados en las conexiones de cables o conectores SC. Se caracterizan por su forma cuadrada y mecanismo de bloqueo tipo push-pull. Son muy comunes en redes GPON.
- Guía ST: Utilizados para las conexiones de cables o conectores ST.
- Guía E2000: Conectores de alta calidad, a menudo equipados con manguitos de circonio y disponibles en tipos de pulido UPC y APC.
- Guía MTP/MPO: Utilizados para conexiones de alta densidad y aplicaciones que requieren múltiples fibras en un solo conector.
La elección del conector y acoplador de fibra óptica adecuado puede presentar un desafío debido a la diversidad de formas disponibles. Las diferencias en calidad pueden afectar considerablemente el rendimiento, especialmente en centros de datos. El manguito de alineación es el componente más importante de un conector y acoplador de fibra óptica. Si bien algunos fabricantes utilizan metal (bronce fosforoso), los materiales cerámicos son ideales para fabricar adaptadores debido a su rigidez y resistencia a la deformación, garantizando una alineación precisa y duradera.
Limpieza de Conectores
La limpieza adecuada de los conectores de fibra óptica es crucial para mantener la integridad de la señal y prevenir pérdidas de rendimiento. Se pueden emplear métodos de limpieza en seco y en húmedo, utilizando herramientas específicas y soluciones de limpieza para asegurar que las superficies de contacto estén libres de polvo y contaminantes.
Conectores SC/APC en Redes GPON

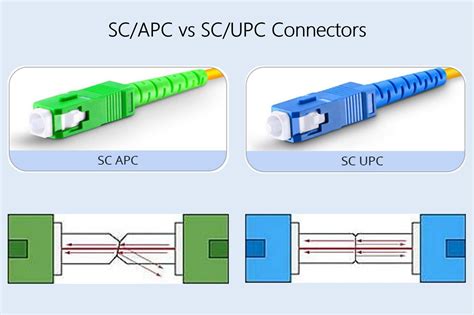

En el contexto de las redes GPON, los conectores SC/APC (Angled Physical Contact) se han establecido como la norma. La sigla SC se refiere al tipo de conector (Subscriber Connector), mientras que APC indica que el extremo de la fibra se pule en un ángulo de 8 grados. Este pulido en ángulo es fundamental para evitar que la luz reflejada vuelva a la fuente, lo que podría causar interferencias o ruido en la señal. Esto contrasta con los conectores SC/UPC (Ultra Polished Contact), que tienen un extremo de fibra pulido con una superficie plana y lisa, mejorando el contacto físico pero sin eliminar completamente las reflexiones.
Las redes GPON son particularmente sensibles a las pérdidas y las reflexiones, ya que utilizan señales ópticas moduladas con información digital. Además, su arquitectura pasiva implica que no hay elementos activos entre la OLT y las ONT, lo que limita las opciones para amplificar o regenerar la señal si esta se debilita. Por estas razones, los conectores SC/APC son la opción preferida, ya que garantizan una transmisión limpia y eficiente sin interferencias ni ruido, asegurando un mejor rendimiento y una mayor fiabilidad. Es importante recordar que los tipos de pulido APC y UPC no son compatibles entre sí.
Fast Connectors: La Rapidez en la Instalación
Los fast connectors, también conocidos como conectores de instalación rápida, ofrecen una solución práctica y eficiente para las implementaciones de redes de fibra óptica donde el tiempo y la facilidad de uso son críticos. Estos conectores permiten la conexión de fibras sin necesidad de herramientas de empalme por fusión.
- Instalación Rápida y Sencilla: Se pueden instalar en el campo en cuestión de minutos, acelerando significativamente los procesos de despliegue y reparación de redes.
- Sin Equipamiento Especializado: No requieren equipos de empalme por fusión, lo que reduce los costos operativos y de equipamiento.
- Fiabilidad y Rendimiento: Aunque tradicionalmente se consideraban menos precisos que los empalmes por fusión, los avances tecnológicos han mejorado su fiabilidad y rendimiento, haciéndolos cada vez más populares en aplicaciones como GPON.
- Compatibilidad con SC/APC: Los fast connectors están disponibles en variantes SC/APC, permitiendo mantener las ventajas de baja reflexión y alta calidad de transmisión en redes GPON.
En proyectos donde el tiempo es un recurso crítico y se necesita una solución robusta y de rápida implementación, los fast connectors SC/APC representan una opción invaluable.
Cables Autosoportados en Instalaciones Aéreas
Los cables autosoportados son una solución eficiente para las instalaciones aéreas, ya que su estructura interna les permite soportar su propio peso sin necesidad de sistemas de sujeción adicionales (lash). Existen diversos tipos de cables autosoportados diseñados para mantener un óptimo desempeño en diferentes escenarios:
- Cable figura 8: Cuenta con un mensajero compuesto por alambres de acero trenzados para mayor resistencia, integrado dentro de la chaqueta del cable.
- Cable figura 8 con mensajero de plástico: Una alternativa totalmente dieléctrica (sin elementos metálicos), donde el mensajero está fabricado con FRP (plástico reforzado con fibra), proporcionando fuerza y estabilidad.
- Cable ADSS (All-Dielectric Self-Supporting): Un cable totalmente dieléctrico autosoportado que no cuenta con mensajero externo. Su miembro central de fuerza e hilos de aramida le brindan gran resistencia y estabilidad.
- Mini figura 8: Una solución de bajo costo y fácil manejo para instalaciones aéreas urbanas, con una distancia interpostal máxima de 50 metros.
- Cable drop figura 8 FTTH: Un cable interior/exterior con cubierta LSZH (bajo humo y cero halógenos), diseñado para instalaciones aéreas de redes de acceso y aplicaciones FTTH, contando con un mensajero de 7 alambres trenzados.
- Cable figura 8 con armadura: Combina las ventajas de un cable autosoportado con una armadura de acero corrugado para proteger las fibras de amenazas externas, ideal para zonas con fauna nociva.
- Cable ADSS antirroedores: Una alternativa versátil para instalaciones aéreas, postes y torres eléctricas, sin mensajero interno y con características para resistir roedores.
Estos cables juegan un papel crucial en la expansión de las redes de acceso y FTTH, permitiendo una infraestructura robusta y fiable para la entrega de servicios de alta velocidad.
La evolución de las tecnologías PON, desde los primeros estándares hasta las soluciones de 10 Gb/s, junto con el desarrollo de componentes optimizados como los conectores SC/APC y los cables autosoportados, demuestra el compromiso continuo de la industria de las telecomunicaciones por ofrecer soluciones de conectividad cada vez más rápidas, eficientes y escalables.
