El cable coaxial blindado, también conocido como apantallado, es un componente fundamental en el mundo de las telecomunicaciones y la transmisión de señales de alta frecuencia. Su diseño distintivo, que incorpora un recubrimiento de malla o tubo metálico, lo convierte en una solución robusta para combatir interferencias y garantizar la integridad de la señal. Este artículo profundiza en las características, funcionamiento y diversas aplicaciones de estos cables, explorando desde sus componentes básicos hasta las especificaciones técnicas que definen su rendimiento.
La Esencia del Blindaje: Protección contra Interferencias

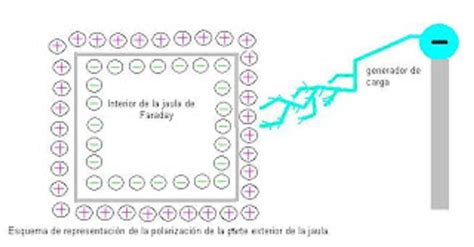

La característica primordial de un cable coaxial blindado es la presencia de un recubrimiento metálico, que puede ser una malla trenzada o un tubo metálico. Este recubrimiento actúa de manera análoga a una Jaula de Faraday, un principio físico que permite aislar un espacio de campos eléctricos externos. Su función es crucial: evitar que ruidos y otras interferencias, tanto del exterior como del interior del propio cable, se acoplen a los conductores de señal.
El diseño de estos blindajes ofrece un desempeño superior frente a las diafonías, que son las interferencias entre pares de conductores (internas) o las provenientes de fuentes externas (exógenas). Esta inmunidad al ruido es una ventaja significativa que otras estrategias de diseño de cableado a menudo no pueden igualar.
Comprendiendo el Cable Coaxial: Estructura y Funcionamiento

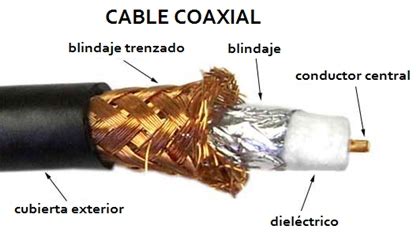

Es importante no confundir un cable apantallado genérico con un cable coaxial. Mientras que el primero se define por su capacidad de blindaje, el cable coaxial es una línea de transmisión específica. Se caracteriza por tener dos conductores concéntricos:
- Núcleo Central: Es el conductor interno, generalmente de cobre, encargado de transportar la información a través de señales eléctricas de alta frecuencia. Puede ser sólido o de hilos, y su composición afecta directamente la calidad de la transmisión.
- Malla Exterior (Blindaje o Trenza): Rodea al núcleo y al dieléctrico. Sirve como referencia de tierra y como retorno para las corrientes. Además de su función de blindaje, protege al núcleo del ruido eléctrico y de la distorsión generada por hilos adyacentes.
Entre el núcleo y la malla se encuentra una capa aislante dieléctrica. Las características de este material dieléctrico, como su constante dieléctrica y grosor, son determinantes para la calidad general del cable, influyendo en su impedancia característica y constante de propagación. La elección del diseño de estos componentes afecta al tamaño, flexibilidad y propiedades eléctricas del cable.
El Papel Crucial del Blindaje en la Prevención de Interferencias
El apantallamiento en sí mismo se refiere a la capa de trenzado o malla de metal (u otro material conductor) que rodea los cables. Su propósito fundamental es proteger los datos que se transmiten. Lo hace absorbiendo el ruido electromagnético, impidiendo que penetre en el cable y cause distorsión en la señal.
Para que la pantalla sea efectiva, es una práctica recomendada conectarla a masa (tierra) solo en un extremo del cable. Conectar la pantalla en ambos extremos puede crear un bucle de tierra, permitiendo que circule corriente a través de ella. Esta corriente podría acoplarse a los hilos de señal, generando un efecto contraproducente y, paradójicamente, introduciendo interferencias.
Existen diferentes niveles de blindaje. Un cable que contiene una lámina aislante y una capa de apantallamiento de metal trenzado se denomina cable apantallado doble. Para aplicaciones que requieren una protección aún mayor contra interferencias intensas, se emplean diseños de apantallamiento cuádruple.
Tipos de Cables Coaxiales y sus Especificaciones

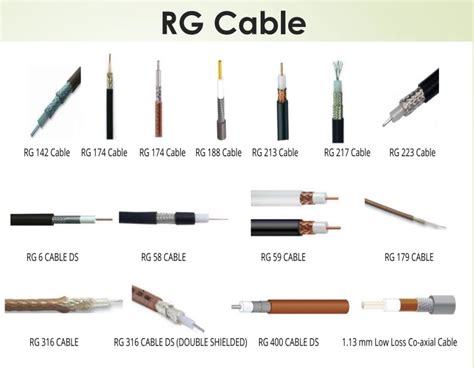

La industria de las radiofrecuencias (RF) utiliza nombres de tipo estándar para identificar los cables coaxiales, siendo las designaciones de la serie RG (Radio Guide) las más comunes. Estas designaciones, aunque heredadas de la década de 1940, no siempre se correlacionan directamente con el diámetro o especificaciones militares. El número que sigue a "RG" indica un tipo específico de cable con características particulares.
Los cables coaxiales se definen por su impedancia característica, una medida de la resistencia que el cable presenta al flujo de corriente eléctrica. Las impedancias más comunes son 50, 52, 75 u 93 ohmios. La elección entre estas impedancias depende de la aplicación:
- 75 Ohmios: Es la impedancia más usual en aplicaciones de video y televisión por cable (CATV), así como en sistemas de CCTV. La existencia generalizada de cables de 75 ohmios en entornos domésticos y de oficina, como legado de su uso audiovisual, mantiene su demanda, especialmente para tramos de cable más cortos.
- 50 Ohmios: Esta impedancia ofrece una menor resistencia al flujo de corriente y, por lo tanto, puede admitir frecuencias más altas y un mayor manejo de potencia. Por esta razón, los cables coaxiales de 50 ohmios se prefieren para aplicaciones de antenas en conectividad inalámbrica digital y transferencia de datos inalámbrica.
Además de la impedancia, otros factores que diferencian los cables coaxiales incluyen el diámetro del conductor central, el tipo de material dieléctrico (polietileno sólido, espuma de polietileno, FEP, etc.), el porcentaje de cobertura de la malla de blindaje y el material de la cubierta exterior (PVC, polietileno, etc.).
RG-59: Un Cable Coaxial Clásico para Aplicaciones de Video
El RG-59 es un tipo de cable coaxial con una impedancia característica de 75 ohmios. Históricamente, ha sido un cable de elección para la transmisión de señales de video analógico, especialmente en sistemas de Circuito Cerrado de Televisión (CCTV). Su diseño incluye típicamente:
- Conductor Interno: Un núcleo sólido de acero revestido de cobre (CCS) o cobre.
- Dieléctrico: Polietileno (PE) sólido o espuma de etileno propileno fluorado (FEP).
- Blindaje: Una sola capa de malla de cobre estañado, con un porcentaje de cobertura que puede variar entre el 60% y el 90%.
- Cubierta Exterior: Típicamente de policloruro de vinilo (PVC) negro.
El RG-59 es conocido por su pequeño diámetro, lo que facilita su manejo e instalación. Es rentable y permite cortar longitudes a medida para conjuntos de cables personalizados. Sus aplicaciones clave incluyen:
- Circuito Cerrado de Televisión (CCTV): Su rendimiento es demostrable para video analógico y es una opción común para conectar sistemas de CCTV. Es resistente a la intemperie y duradero.
- Televisión por Cable (CATV): Hasta hace poco, era el cable preferido para la conectividad CATV y se encuentra instalado en muchas propiedades. Sin embargo, puede no ofrecer el rendimiento requerido para la televisión por cable digital moderna.
- Televisión por Satélite: Se utiliza ocasionalmente para tramos cortos de cableado, aunque el cable RG-6 es preferido por sus tasas de atenuación de señal más bajas.
El blindaje del RG-59 fue diseñado originalmente para señalización de baja frecuencia (menos de 50 MHz), experimentando una disminución drástica en el rendimiento por encima de 1 GHz.
RG-179: Una Alternativa Delgada y Flexible
El RG-179 es otra opción para aplicaciones de 75 ohmios, pero se distingue por ser un cable blindado más delgado y flexible. Sus características principales incluyen:
- Conductor Central: Un núcleo de 7 hilos.
- Diámetro Total: Aproximadamente 2,8 milímetros (0,11 pulgadas).
- Flexibilidad: Un radio de curvatura muy reducido, lo que lo hace ideal para el enrutamiento en espacios compactos.
- Rango de Frecuencia: Hasta 3 GHz, aunque con tasas de atenuación más altas que el RG-59.
Estas características lo convierten en una opción ventajosa para instalaciones donde el espacio es limitado o se requiere una gran maniobrabilidad.
RG-6 y RG-11: Soluciones para Mayor Distancia y Rendimiento
Para aplicaciones que requieren una menor pérdida de señal y una mayor durabilidad, especialmente en instalaciones de tamaño mediano a muy grande, se recurre a cables como el RG-6 y el RG-11. Estos cables suelen tener un diámetro mayor que el RG-59 y están construidos con materiales y estructuras de blindaje optimizadas para minimizar la atenuación a lo largo de distancias más largas.
El RG-6, por ejemplo, es el cable preferido para la televisión por satélite debido a sus tasas de atenuación de señal significativamente más bajas. Los cables coaxiales más gruesos, en general, se utilizan para grandes tiradas de cableado ya que ofrecen mayor resistencia y menor pérdida.
Materiales y Cubiertas: Impacto en la Durabilidad y Seguridad
La elección de los materiales utilizados en la fabricación del cable coaxial es crucial para su calidad, durabilidad y, en algunos casos, seguridad.
- Conductor Central: Puede ser de cobre sólido (alta conductividad) o de acero revestido de cobre (CCS), que ofrece mayor resistencia mecánica y, debido al efecto pelicular a altas frecuencias, puede tener una conductividad similar al cobre sólido.
- Aislamiento Dieléctrico: El polietileno espumado (SFS - Skin-Foam-Skin) es una tecnología avanzada que aplica tres capas de dieléctrico en una sola operación. Esto resulta en menores pérdidas dieléctricas, permitiendo el uso de un conductor central de mayor sección transversal sin aumentar la atenuación, lo cual es ideal para distancias largas. Las desventajas de estos materiales espumados pueden ser sus menores propiedades mecánicas.
- Cubierta Exterior: El policloruro de vinilo (PVC) es el material más común para la cubierta exterior, siendo flexible y fácil de instalar. Sin embargo, cuando se quema, desprende gases tóxicos. Por ello, la normativa europea para Materiales para la Construcción, que entró en vigor en 2017, pone énfasis en la inflamabilidad, haciendo cada vez más importante el uso de cable coaxial libre de halógenos.
- Blindaje: La efectividad del blindaje se mide por el porcentaje de cobertura de la malla metálica sobre la superficie del conductor aislado. Un mayor cubrimiento (por ejemplo, 90%) ofrece una mayor protección contra interferencias. La combinación de una cinta aluminizada y una malla de aluminio es una configuración común para lograr un blindaje robusto.
Para instalaciones exteriores, se utilizan cables fabricados en polietileno, diseñados para soportar las inclemencias meteorológicas como lluvia, altas y bajas temperaturas, y la acción del sol. Estos suelen ser de color negro para mimetizarse con el entorno, aunque también existen opciones en blanco por motivos estéticos.
Conectores BNC: La Unión Clásica para Coaxiales de 75 Ohmios

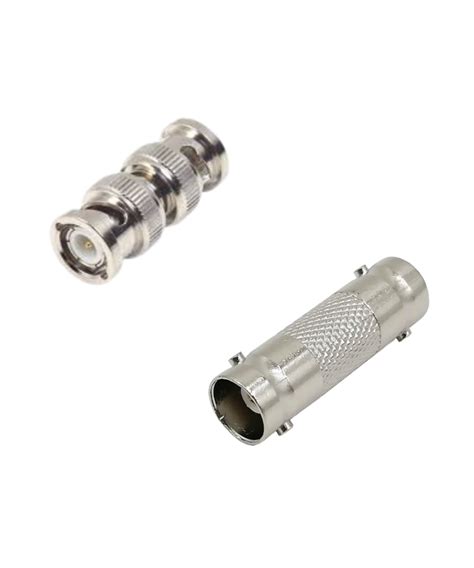

El conector BNC (Bayonet Neill-Concelman) es un tipo de conector de radiofrecuencia que lleva el nombre de sus creadores. Se caracteriza por su sistema de acoplamiento de bayoneta de dos espárragos, que permite una conexión y desconexión rápida y segura mediante un cuarto de vuelta.
Los conectores BNC son particularmente adecuados para aplicaciones de video de 75 ohmios, como las utilizadas en sistemas de CCTV y video de frecuencia de transmisión. Están diseñados para un acoplamiento frecuente y tienen una clasificación de al menos 500 ciclos de acoplamiento.
- Características Físicas: El conector BNC macho tiene un diámetro de aproximadamente 0,570 pulgadas y suele estar hecho de latón niquelado. La hembra presenta un receptáculo central y dos orejetas exteriores para el acoplamiento de bayoneta.
- Diferencias entre 50 y 75 Ohmios: Puede haber ligeras diferencias dimensionales entre los conectores BNC de 50 y 75 ohmios, siendo el de 75 ohmios el que típicamente tiene menos material dieléctrico.
- Especificaciones Eléctricas (75 Ohmios): El rango de frecuencia de un conector BNC de 75 ohmios suele ser de CC hasta 2 GHz, con un voltaje de trabajo de 500 voltios.
Los cables de conexión o "jumpers" con conectores BNC, como los conjuntos de cables RG 59 terminados con BNC, siguen siendo una solución práctica y rentable para la transmisión de video de bajo ancho de banda y corta distancia.
Consideraciones Adicionales y Aplicaciones
El cable coaxial tiene una amplia variedad de aplicaciones, tanto residenciales como comerciales. La elección del cable adecuado depende de factores como la distancia de transmisión, el entorno de instalación (interior/exterior), la frecuencia de la señal y el nivel de interferencia esperado.
- Cable Siamés RG 59: Combina un cable coaxial RG59 con cables de alimentación de calibre 18 en una sola cubierta, simplificando la instalación de sistemas de CCTV.
- Par Trenzado Cargado y Unido: Son variantes del cable de par trenzado que incorporan inductancia o unen los pares de forma individual para mayor robustez, aunque se mencionan en el contexto de la comparación con otros tipos de cableado.
- Cables Antiparasitarios de Automóviles: Estos cables también son un tipo de cable blindado, pero su propósito es evitar la radiación producida por los pulsos de alta corriente de la bobina de encendido.
- Instalaciones de Videovigilancia: El RG59 es el cable coaxial específico que se suele utilizar en estas instalaciones.
- Sistemas de Telefonía Analógica: Antes de la masificación de la fibra óptica, el cable coaxial fue ampliamente utilizado en sistemas de transmisión de telefonía analógica basados en multiplexación por división de frecuencia (FDM), alcanzando capacidades de transmisión de más de 10 000 circuitos de voz.
Descubre los diferentes tipos de cables eléctricos 🔌💡| Aprende Institute
La Importancia de la Instalación Correcta
Prestar demasiada atención al apantallamiento del cable puede ser inútil si no se consideran aspectos fundamentales de la instalación. Es esencial conectar adecuadamente los elementos a tierra para que la malla cumpla su función de protección. Un cortocircuito, que ocurre cuando dos hilos o un hilo y tierra entran en contacto, puede causar un flujo de corriente no deseado. En instalaciones eléctricas comunes, esto provoca chispazos y la actuación de fusibles o interruptores automáticos. En dispositivos electrónicos de bajo voltaje, el efecto puede ser menos perceptible pero igualmente perjudicial. La malla de hilos, al absorber señales electrónicas perdidas, previene que estas afecten a los datos enviados a través del cable interno.
La selección y correcta instalación de un cable coaxial blindado son clave para garantizar la fiabilidad y el rendimiento de cualquier sistema de transmisión de señales, desde la televisión doméstica hasta complejas redes de telecomunicaciones.
