Recomendaciones Clave para la Implementación y Optimización de Redes PROFINET

Ethernet ha trascendido su uso tradicional para convertirse en un pilar fundamental en el ámbito de la automatización industrial, facilitando el intercambio de datos entre dispositivos y controladores. Protocolos como Modbus, EtherCat, EtherNet/IP y, de manera prominente, PROFINET, se han erigido como los estándares de facto para la comunicación en fábricas. A medida que la Adopción de la IIoT (Industrial Internet of Things) continúa expandiéndose, PROFINET emerge como una elección popular, en gran parte debido a su sinergia con los buses de campo basados en PROFIBUS a nivel de E/S y a sus avanzadas capacidades de velocidad.

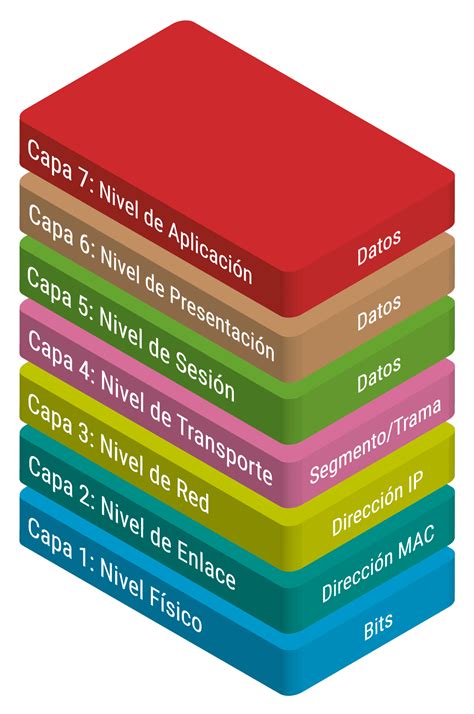

Comprender la distinción entre PROFINET y Ethernet convencional es esencial y se aclara mejor al referirse al modelo ISO de "siete niveles". Es crucial entender que PROFINET no es simplemente Ethernet; se trata de una aplicación de nivel 7, análoga a HTTP, el protocolo que rige el tráfico de sitios web en Internet. El nivel 7 es el responsable de proporcionar la funcionalidad más cercana al usuario en PROFINET y de determinar la disponibilidad de recursos. Ethernet, por otro lado, es una tecnología de nivel 2, encargada de la transmisión y recepción de información entre dispositivos mediante direcciones de Control de Acceso a Medios (MAC), que forman parte de una trama Ethernet. Complementariamente, el nivel 1 abarca los medios físicos necesarios para la transmisión, como cables y conectores.

Compatibilidad y Componentes Industriales de PROFINET

Si bien PROFINET es compatible con componentes Ethernet, es vital reconocer que los componentes estándar de grado comercial a menudo no son capaces de soportar las exigencias rigurosas del entorno industrial. Aunque algunas instalaciones de PROFINET de menor exigencia podrían ser compatibles con conectores RJ-45 reforzados, la práctica más común en entornos industriales es la utilización de conectores de rosca de bloqueo de la serie M. Específicamente, se emplean conectores M12 de 4 pines (2 pares) con codificación D para velocidades de hasta 100 Mb/s, y conectores M12 de 8 pines (4 pares) con codificación X para velocidades de hasta 10 Gb/s.

Los cables utilizados en redes PROFINET también suelen presentar características diferenciadas. Para mitigar las interferencias generadas por equipos industriales, los cables son comúnmente blindados, ya sea con configuraciones F/UTP o S/FTP. Además, estos cables incorporan materiales de revestimiento más robustos que el cloruro de polivinilo (PVC) estándar utilizado en cables de grado comercial. Dado que PROFINET emplea cables de categoría Ethernet, su comprobación se realiza de manera similar, siguiendo los requisitos específicos de la categoría de cable empleada.

Consideraciones de Cableado y Diagnóstico en Redes PROFINET

Al igual que la Ethernet comercial, PROFINET tiene una limitación inherente de 100 metros por segmento de cableado. Por lo tanto, la verificación de la longitud del cable es una tarea indispensable. Es importante destacar que en más de la mitad de los problemas detectados en redes Ethernet industriales, la causa raíz se encuentra en el cableado. En consecuencia, la inspección de una red PROFINET debe incluir un análisis exhaustivo del mapa de cableado para verificar la continuidad y detectar anomalías como circuitos abiertos, cortocircuitos, pares invertidos, pares cruzados y pares divididos.

Al definir los umbrales para la comprobación de enlaces PROFINET, la primera y más importante recomendación es seguir las directrices proporcionadas por el fabricante de la máquina, del cableado y del equipo de automatización. Si bien herramientas como el Fluke DSX CableAnalyzer incluyen límites de comprobación de canal para PROFINET, accesibles desde el grupo "Aplicación", a menudo se aconseja realizar la comprobación bajo los límites de extremo a extremo (E2E) más recientes, basados en la norma ISO 11801-9902. Estos límites tienen en cuenta el rendimiento de los pares acoplados en cada extremo y se integrarán en futuras revisiones de la norma ISO 11801-3.

En despliegues industriales, es una práctica habitual el terminación de cables en campo para eliminar holguras innecesarias. Con frecuencia, los cables se utilizan en enlaces punto a punto sin interconexiones intermedias. Dado que la comprobación de canales no evalúa el rendimiento de los conectores en ninguno de los extremos, no es posible determinar con certeza si los conectores instalados en campo serán compatibles con la aplicación específica al utilizar únicamente límites de canal. Por fortuna, series de analizadores como el DSX CableAnalyzer son compatibles con todos los límites de certificación de Ethernet industrial y los tipos de conectores correspondientes, contando con el respaldo de más de 30 fabricantes líderes de cables. Una característica destacada de estos analizadores es su función de información de fallos, que no solo identifica la ubicación de fallos simples como roturas o conectores defectuosos, sino también fallos más complejos, como la presencia de agua en el cable.

Guías Oficiales de PI para el Diseño, Instalación y Puesta en Marcha

Antes de embarcarse en cualquier proyecto basado en PROFINET, es imperativo consultar y estudiar detenidamente las guías de instalación y las herramientas de planificación para redes PROFINET publicadas por PROFIBUS & PROFINET International (PI). Estas guías, diseñadas por ingenieros para ingenieros, ofrecen consejos y recomendaciones invaluables que a menudo se pasan por alto, y que abarcan desde el diseño inicial hasta la instalación y la puesta en marcha del sistema.

Existen tres guías principales:

• Guía de Diseño: Este es el punto de partida fundamental. Proporciona las bases para un diseño de red robusto y eficiente.
• Guía de Instalación: Detalla cómo realizar la instalación correcta del cableado y el montaje de PROFINET. Esto incluye la selección de los medios y conectores adecuados, la instalación de cables, la conexión a tierra y el mallado, la protección contra descargas electrostáticas (ESD), la separación de cables, el respeto de los radios de flexión, la resistencia a la tracción y otros aspectos críticos.
• Guía de Puesta en Marcha: Explica los procedimientos para la configuración de direcciones IP, la asignación de nombres de dispositivos PROFINET y los pasos necesarios para configurar dispositivos de E/S en tiempo real utilizando sus archivos GSD (General Station Description) y las mediciones de red apropiadas. Esta guía también incluye listas de verificación para auditorías y aceptación de la red, facilitando la auto-auditoría.

Adicionalmente, PI ofrece una Herramienta de Cálculo de Carga de Red que asiste en la planificación del diseño de la red. Esta herramienta estima la porción del ancho de banda ocupado por PROFINET en la carga de comunicación del PLC/PC. Es importante notar que esta herramienta se enfoca en la carga de comunicación de PROFINET en el controlador, la cual suele ser considerablemente menor que la generada por paquetes de datos más grandes provenientes de dispositivos basados en TCP/IP, como HMIs, sistemas de visión, cámaras de video/streaming, teléfonos IP u otros protocolos ejecutándose en el PLC. Para la planificación de aplicaciones que integren estos dispositivos y múltiples protocolos, existen recomendaciones y herramientas de planificación de diversos proveedores, como Sinetplan de Siemens, que permiten estimar la carga total de la red de manera más exhaustiva.

Las guías de PI son descargables desde su sitio web y son recursos indispensables para garantizar un uso estable y prolongado de la tecnología PROFINET.

Errores Comunes y Buenas Prácticas en Redes PROFINET

Al auditar o actuar en redes PROFINET, se identifican errores recurrentes que se pueden clasificar en fallos relacionados con los materiales, malas prácticas en la gestión de dispositivos y la red, y la falta de conocimiento tecnológico.

Errores de Mezcla de Redes y Falta de Conocimiento

• ERROR 8. Mezclar la red PROFINET con una red Ethernet Industrial Generalista: A pesar de que PROFINET se basa en Ethernet, mezclar su red con comunicaciones "generalistas" o con otros protocolos (MQTT, Modbus, OPC UA, etc.) en los mismos cables es un error común y perjudicial. Una red PROFINET cumple una función específica de producción y requiere compromisos de calidad y tiempos de entrega rigurosos. La carga adicional de otros mensajes puede provocar colisiones, pérdida de tramas o incumplimiento de prioridades, afectando negativamente el rendimiento. Si bien PROFINET NRT (Non-Real-Time) podría técnicamente coexistir, implicará un peor funcionamiento. La mezcla de PROFINET RT (Real-Time) e IRT (Isochronous Real-Time) con tráfico no determinista provocará automáticamente el incumplimiento del sincronismo de la red. En resumen, la posibilidad técnica no justifica la práctica; la red PROFINET debe mantenerse separada de las redes de mensajes generales.

• ERROR 9. Ignorar la Guía de Puesta en Marcha de PI PROFINET (PI PROFINET Commissioning Guideline): Existe una extensa documentación de referencia sobre cómo diseñar, instalar y gestionar redes PROFINET, pero a menudo no es suficientemente conocida o consultada. La Guía de Puesta en Marcha de PI es el documento de referencia principal para resolver dudas. Seguir sus recomendaciones permite:

  • Organizar la red con la topología más apropiada.
  • Planificar y medir correctamente las cargas de tráfico en tiempo real y no real-time.
  • Seleccionar e instalar cables y conectores de forma correcta.
  • Asignar y nombrar adecuadamente las direcciones IP de los dispositivos.
  • Configurar equipos en tiempo real según sus archivos GSDML.PROFINET, aunque más complejo que PROFIBUS, tiene reglas menos conocidas y seguidas. Tener a mano esta guía es el primer paso para asegurar redes más seguras y robustas.

• ERROR 10. No haber recibido formación o capacitación (Training): La Guía de Puesta en Marcha de PI contiene gran parte de la información necesaria, pero presenta limitaciones. No explica las especificaciones en detalle ni las diferencias entre los distintos estándares PROFINET y cuándo utilizarlos. Además, al ser un documento, su lectura puede ser tediosa y no incluye la parte práctica, fundamental para dominar la tecnología. Por ello, es altamente recomendable recibir formaciones específicas para capacitar a los departamentos de ingeniería y mantenimiento. Esto resulta en redes más robustas, con mejor rendimiento y una resolución de problemas más rápida, lo que se traduce en un retorno de inversión directo y rápido.

Recomendaciones Prácticas para la Instalación y Mantenimiento

Las redes PROFINET requieren un enfoque diferente al de la Ethernet convencional, especialmente en entornos industriales. El técnico o ingeniero de automatización debe evolucionar de la medición de voltajes y corrientes a la comprensión de direcciones IP, configuración de switches y routers.

• Certeza de los equipos instalados: Las redes PROFINET en las plantas crecen constantemente con la adición de nuevos equipos, a veces sin una planificación adecuada. Es crucial tener un inventario claro de los dispositivos conectados.
• Certeza de la ubicación de los equipos: La versatilidad de los switches facilita la conexión de equipos en cualquier punto de la red, pero mantener un registro de la ubicación física de cada dispositivo es esencial.
• Certeza de los problemas de red a atender: La identificación precisa del problema es crítica para el mantenimiento y la resolución de fallos en PROFINET. ¿Es una falla de comunicación por IP duplicadas? ¿Hay exceso de carga en una línea?
• Mantener una lista de direcciones IP: Las direcciones IP repetidas son un problema común en redes PROFINET. Es fundamental gestionar y documentar activamente las asignaciones de IP.
• Seguir las guías oficiales de PI: Las directrices de instalación de PI son la base para una red PROFINET exitosa.
• Usar cableado PROFINET certificado: A diferencia de PROFIBUS, cada dispositivo en una red PROFINET debe contar con un certificado de cumplimiento. No se recomienda utilizar cableado LAN doméstico o comercial.
• No olvidar la separación del cableado: El cableado de red es susceptible a interferencias. Es vital cuidar las rutas de cableado y mantener una separación adecuada entre cables de red y de potencia.
• Probar los cables antes de instalar: La mayoría de las instalaciones requieren el ensamblaje del cableado en sitio, y los errores son comunes. Probar todo el cableado antes de la instalación es una medida preventiva crucial. PROFINET es una red Full-duplex con capacidad de autonegociación.
• Usar switches administrados: La frase "Usarás switches administrados en tu red PROFINET o desearás haberlo hecho" resume su importancia. Los switches administrados ofrecen funcionalidades de diagnóstico, monitoreo y configuración avanzadas.
• Mantener al menos un puerto libre en cada switch: Un puerto libre permite conectar equipos de medición y diagnóstico sin necesidad de modificar la topología de la red o desconectar otros equipos.
• Implementar medición pasiva: Equipos como el EtherTap de Procentec permiten medir la red de forma permanente, sin depender de las capacidades de "espejeo" de tráfico del switch.
• Implementar puntos de medición dedicados: Los taps de medición pasiva, al requerir interrumpir la red para conectarse en serie, pueden detener la producción. Los puntos de medición equipados con el EtherMirror de Procentec permiten conectar y desconectar taps sin interrumpir la red.

PROFINET: Comunicación Industrial Determinista y Robusta

PROFINET (Process Field Network) es un estándar de comunicación industrial diseñado para la transmisión robusta y determinista de datos en entornos de fábricas y procesos. Mientras que Ethernet es un estándar abierto definido en IEEE 802.3, que especifica señales y acceso al medio, PROFINET va más allá. Utiliza las capas 1, 2 y 7 del modelo ISO/OSI para datos en tiempo real, al igual que PROFIBUS. En el modelo de Internet, que colapsa las siete capas en cuatro, PROFINET utiliza las cuatro capas, manteniendo la capa 7 como la capa de aplicación.

La diferencia fundamental entre Ethernet industrial y Ethernet convencional radica en la consideración del entorno. Ethernet industrial está diseñado para soportar condiciones adversas como vibraciones, interferencias electromagnéticas, humedad y temperaturas extremas. Además, satisface requisitos industriales adicionales, como la necesidad de comunicación determinista, donde una señal para detener una banda transportadora debe llegar en milisegundos para evitar la pérdida de producto. PROFINET logra esta velocidad y determinismo omitiendo las capas TCP/IP.

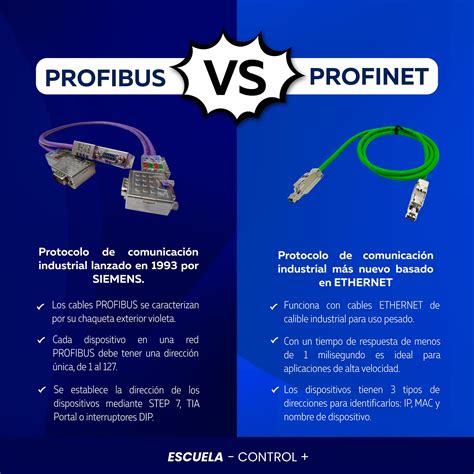

La eficiencia y confiabilidad en las redes industriales son pilares para el funcionamiento óptimo de los sistemas de automatización. PROFIBUS, el predecesor de PROFINET, utiliza un bus de campo y una arquitectura maestro-esclavo. PROFINET, como evolución, aprovecha la tecnología Ethernet para una comunicación más rápida y flexible. La transición de PROFIBUS a PROFINET debe ser planificada cuidadosamente, y el monitoreo continuo es clave para mantener la salud de las redes industriales.

Topología y Consideraciones de Diseño

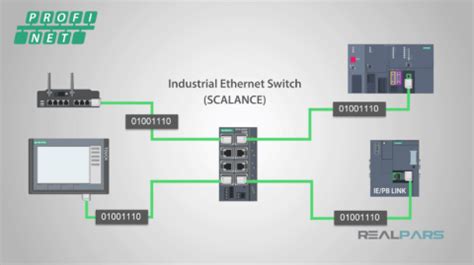

La flexibilidad en el diseño y la distribución de la red es una característica distintiva de PROFINET. Las topologías comunes incluyen:

• Estrella: Todos los dispositivos se conectan a un switch central.
• Línea: Los dispositivos se conectan secuencialmente uno tras otro.
• Anillo: Permite la redundancia y alta disponibilidad.

La elección de la topología dependerá de los requisitos específicos de la aplicación, la distribución física y las necesidades de fiabilidad.

La planificación de puntos de acceso para diagnósticos de red es esencial desde la fase de puesta en marcha y para el mantenimiento, permitiendo analizar el tráfico y leer datos de los dispositivos. La seguridad cibernética, mediante la implementación de firewalls y segmentación de red, es también un aspecto crítico para proteger la infraestructura industrial.

En resumen, las mejores prácticas en redes industriales con PROFINET son esenciales para garantizar una comunicación eficiente y confiable en entornos de automatización. Desde una planificación meticulosa y la selección de componentes de calidad hasta el mantenimiento preventivo y el monitoreo continuo, cada etapa es crucial para el éxito de su implementación.
