Instalación de un Láser en un Router CNC: Guía Completa para la Integración

La integración de un módulo láser en un router CNC existente es un proyecto que abre un abanico de posibilidades creativas y productivas. Si bien los routers CNC están diseñados principalmente para el fresado y el corte de materiales mediante brocas o fresas, la adición de un láser permite realizar tareas de grabado, corte fino e incluso marcado en una variedad de materiales, desde madera y plásticos hasta metales blandos y vidrio. Este proceso, sin embargo, requiere una cuidadosa planificación, conocimientos técnicos y un estricto cumplimiento de los protocolos de seguridad para garantizar un funcionamiento seguro y eficiente.

La pregunta fundamental que surge es si es posible adjuntar un láser a un router CNC, transformándolo en una herramienta híbrida capaz de realizar tanto operaciones de mecanizado como de grabado/corte láser. La respuesta es un rotundo sí. Existen en el mercado módulos láser diseñados específicamente para ser adaptados a máquinas CNC, funcionando como un accesorio que se instala en el eje Z, reemplazando temporalmente la herramienta de fresado. Esta configuración permite aprovechar la robustez y la precisión de movimiento de la máquina CNC para tareas que antes requerían equipos dedicados.

Consideraciones Preliminares y Selección del Módulo Láser

Antes de proceder con la instalación, es crucial determinar qué tipo de láser se desea montar y para qué aplicaciones específicas. La elección del módulo láser dependerá en gran medida de los materiales que se pretenden trabajar y del grosor de los mismos. Existen diversas tecnologías láser disponibles, cada una con sus propias características y requisitos:

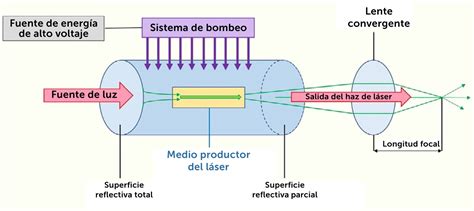

Tipos de Módulos Láser para CNC

• Láseres de Fibra (ND-YAG): Estos sistemas, a menudo, vienen con una fibra y un colimador, lo que los hace ideales para integrar en una fresadora. La fibra óptica permite una gran flexibilidad en la colocación de la fuente láser, que puede estar separada de la máquina.
• Sistemas Láser CO2 RF (Radiofrecuencia): Estos láseres suelen estar encapsulados en una caja sellada y no requieren refrigeración por agua, lo que simplifica enormemente su montaje en el eje Z de una fresadora. Son una opción popular por su facilidad de integración y menor mantenimiento.
• Tubos Láser CO2 Convencionales: Montar un tubo de CO2 convencional puede ser un poco más complicado, especialmente si la fresadora también se utiliza para mecanizado con virutas. Las virutas y el polvo generados por el fresado pueden interferir con el funcionamiento del tubo y los espejos. Además, estos tubos funcionan con voltajes muy altos (varios kV), lo que exige un aislamiento eléctrico riguroso y un sistema de refrigeración por agua adecuado. Aunque son de cristal, con una fijación adecuada, pueden montarse en el eje Z o incluso en el eje Y, permitiendo que se muevan durante el trabajo. Algunos usuarios reportan tener sistemas combinados de fibra ND-YAG y CO2, donde el tubo CO2 se ubica en el eje Y para reducir la necesidad de espejos y facilitar el cierre del haz contra el polvo.

La decisión sobre qué tipo de láser elegir debe basarse en la capacidad de corte y grabado deseada. Por ejemplo, para cortar madera contrachapada y grabar en metales y plásticos, se requerirá un láser con una potencia considerable. Las potencias comunes para módulos láser de grabado y corte de madera varían entre 2.5W, 3.5W, 5.5W e incluso 15W. Para cortar madera contrachapada de forma eficiente, se recomienda una potencia de al menos 5.5W, y para un rendimiento superior, un láser de 15W sería una opción más robusta.

Proceso de Instalación Física y Mecánica

La instalación física es una de las etapas más importantes y requiere una cuidadosa atención al detalle. El objetivo es montar el módulo láser de manera segura y alineada en el eje Z del router CNC, asegurando que su movimiento sea preciso y que el haz láser pueda ser dirigido correctamente hacia el material.

Montaje del Marco y Componentes Principales

1. Desembalaje e Inspección: Al recibir la cortadora láser de metal (o el módulo láser para su router CNC), desembálela con cuidado. Inspeccione la máquina o el módulo en busca de daños visibles durante el transporte. Verifique todos los componentes, incluyendo la fuente láser (si es externa), el cabezal de corte, el panel de control (si lo incluye) y el marco. Si encuentra algún daño, comuníquese con el proveedor de inmediato.
2. Ensamblaje del Marco Principal: Comience ensamblando el marco principal de la máquina o del soporte del módulo láser. Alinee las piezas del marco según las instrucciones de montaje. Utilice los pernos y tuercas proporcionados para asegurar las piezas. Verifique la alineación regularmente usando una herramienta de medición para asegurarse de que el marco esté cuadrado y nivelado.

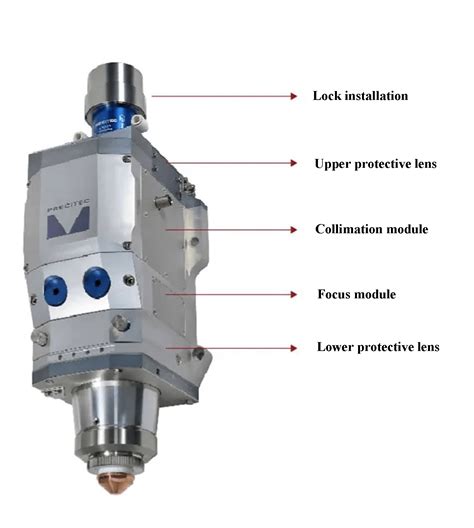

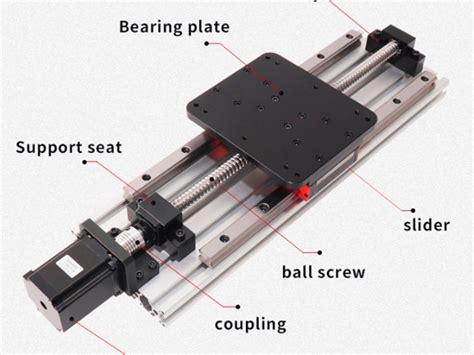

3. Instalación del Cabezal de Corte Láser: El cabezal de corte es el componente que enfoca el haz láser sobre el material. Debe colocarse con precisión en el eje Z del router CNC para garantizar un corte o grabado preciso. Dependiendo del diseño del módulo, esto puede implicar atornillar el cabezal directamente al soporte del eje Z o a un adaptador específico.

Instalación de la Fuente Láser y el Sistema de Refrigeración

• Fuente Láser: Si la fuente láser es una unidad separada (común en láseres de CO2 más potentes), instálela según las instrucciones del fabricante. Conecte los cables de alimentación y el sistema de refrigeración.
• Sistema de Enfriamiento: El sistema de enfriamiento es crucial para mantener la temperatura de funcionamiento óptima de la fuente láser, especialmente en láseres de CO2. Esto generalmente implica una bomba de agua, un radiador y mangueras. Asegúrese de que el sistema de enfriamiento esté correctamente conectado al tubo láser y que no haya fugas. La unidad de refrigeración debe llenarse con el refrigerante adecuado.

Conexiones Eléctricas y de Control

La integración eléctrica es un paso crítico que requiere precisión y cumplimiento de las normativas de seguridad.

1. Conexión de Componentes Eléctricos: Conecte todos los componentes eléctricos del sistema láser, incluidos los motores (si el módulo láser tiene sus propios movimientos), sensores y el sistema de control del láser. Siga cuidadosamente el diagrama de cableado proporcionado en el manual del módulo láser o de la fuente de alimentación.
2. Gestión de Cables: Utilice un aislamiento y una gestión de cables adecuados para evitar riesgos eléctricos. Asegure los cables para que no se enganchen con las partes móviles de la máquina.
3. Panel de Control: Si el módulo láser viene con su propio panel de control, móntelo en una ubicación conveniente. Conéctelo al sistema de control principal de la máquina y a la fuente de alimentación.

Calibración y Configuración del Sistema

Una vez completada la instalación física y eléctrica, el sistema requiere una calibración precisa para funcionar correctamente.

Calibración del Sistema de Control de Movimiento

• Configuración de Ejes y Velocidades: Calibre el sistema de control de movimiento de la máquina. Esto incluye configurar los movimientos del eje (especialmente el eje Z donde se monta el láser), las velocidades de avance y la precisión del posicionamiento. Utilice las herramientas de calibración proporcionadas en el software de control (como LinuxCNC, GRBL, o Mach3) para ajustar los parámetros.

Calibración del Rayo Láser

• Alineación y Enfoque: Calibre el rayo láser para garantizar un enfoque y alineación adecuados. Este es un paso crítico, ya que un láser mal calibrado puede provocar una mala calidad de corte o grabado y dañar el cabezal de corte. La mayoría de las máquinas láser vienen con herramientas o procedimientos de alineación. Comience encendiendo la máquina láser y el tubo láser en una configuración de baja potencia. Ajuste la posición de los espejos y lentes (si los hay en la trayectoria del haz) en la máquina láser para dirigir el rayo láser hacia el objetivo deseado. Puede utilizar un medidor de potencia láser para medir la intensidad del rayo láser en diferentes puntos.

Software y Control del Láser

La operación de un módulo láser en un router CNC implica la interacción entre el hardware y el software de control.

Software de Control y Generación de Código

• Compatibilidad con Software CNC: El software que controla el router CNC (como LinuxCNC, Mach3, GRBL, o programas CAM como Estlcam, Cambam) debe ser capaz de enviar comandos para encender y apagar el láser, así como controlar su potencia. En el caso de LinuxCNC, por ejemplo, se necesitaría añadir la parte de código para activar y desactivar el láser.
• Software CAM: Los programas CAM (Computer-Aided Manufacturing) son esenciales para generar los trayectos de herramienta (o trayectos láser) a partir de diseños vectoriales o de imagen. El usuario debe configurar el CAM para que utilice el láser como herramienta, definiendo la potencia, la velocidad y el número de pasadas necesarios para cada material. Por ejemplo, Estlcam, desarrollado en Alemania y programado desde GRBL, controlado por Arduino, se considera rápido, fiable y fácil de usar, y su controladora Arduino es muy económica.

Control de Potencia y Velocidad

• Potencia del Láser: La potencia del láser se ajusta para controlar la profundidad de corte o grabado. Para materiales finos como madera contrachapada o para grabar, se utiliza una potencia menor. Para cortar materiales más gruesos, se requiere una potencia mayor.
• Velocidad de Corte/Grabado: La velocidad a la que se mueve el cabezal láser sobre el material es crucial. Una velocidad más lenta permite al láser penetrar más profundamente, mientras que una velocidad más rápida es adecuada para grabados superficiales o para pasar rápidamente sobre el material.
• Grabado en Metales y Vidrio: Para grabar en metales y vidrio, a menudo es necesario pintar la superficie con un spray especial de color negro o utilizar pintura negra común. Esto ayuda a que el láser sea absorbido por la superficie, permitiendo un grabado. El grabado en metales puede no ser muy profundo con módulos de baja potencia, pero es funcional.

Consideraciones de Seguridad

La seguridad es primordial al trabajar con cortadoras láser, especialmente cuando se integran en routers CNC.

Protección contra la Radiación Láser y Peligros Mecánicos

1. Protecciones de Seguridad: Instale todas las protecciones de seguridad proporcionadas con la máquina o el módulo láser. Estas protecciones están diseñadas para proteger a los operadores de la radiación láser directa o reflejada, las piezas móviles y los escombros voladores. Es fundamental que el área de trabajo esté completamente cerrada o que se utilicen gafas de seguridad específicas para la longitud de onda del láser utilizado.
2. Botones de Parada de Emergencia: Localice y pruebe los botones de parada de emergencia. Deben ser fácilmente accesibles en todo momento para detener la máquina en caso de cualquier incidente.
3. Ventilación Adecuada: El proceso de corte o grabado por láser puede producir humos y polvo nocivos. Asegúrese de que el área de trabajo esté bien ventilada. Puede consultar la documentación del fabricante para conocer los requisitos de ventilación específicos. Un sistema de extracción de humos es altamente recomendable.

Capacitación y Mantenimiento

• Capacitación del Operador: Asegúrese de que todos los operadores reciban la capacitación de seguridad adecuada antes de usar la cortadora láser o el router CNC modificado. Deben comprender los riesgos asociados con la radiación láser, los materiales que se trabajan y el funcionamiento general de la máquina.
• Programa de Mantenimiento Periódico: Establezca un programa de mantenimiento periódico para la máquina. Esto incluye la limpieza regular del cabezal de corte, espejos (si los hay), lentes y el área de trabajo para eliminar polvo y residuos. La lubricación de las partes móviles y la inspección de componentes también son esenciales. Mantenga un inventario de repuestos esenciales, como lentes, boquillas y filtros láser.

Mantenimiento y Soporte

Un mantenimiento adecuado es clave para asegurar la longevidad y el rendimiento óptimo de su equipo.

Mantenimiento del Tubo Láser y Componentes

• Limpieza del Tubo Láser: Limpie periódicamente el tubo láser y el área circundante para eliminar el polvo o los residuos que puedan acumularse. Utilice un paño suave y seco para limpiar la superficie del tubo.
• Nivel de Refrigerante: Compruebe periódicamente el nivel y la calidad del refrigerante. Reemplace el refrigerante de acuerdo con las recomendaciones del fabricante.
• Conexiones Eléctricas: Inspeccione las conexiones eléctricas periódicamente para asegurarse de que estén seguras y libres de corrosión.

Soporte Técnico del Proveedor

Como proveedor de repuestos para máquinas láser, entendemos la importancia de un tubo láser bien instalado en una máquina láser. Una instalación adecuada no sólo garantiza el rendimiento óptimo de la máquina láser sino que también prolonga la vida útil del tubo láser. Si tiene alguna pregunta o necesita más ayuda con el proceso de instalación o cualquier otra pieza de la máquina láser, no dude en contactarnos. Proveedores como TecnoWord ofrecen una variedad de módulos láser y brindan soporte técnico integral. Si está interesado en comprar una cortadora láser para metal o necesita información más detallada sobre máquinas de corte por láser de fibra o máquinas cortadoras láser de fibra CNC, no dude en comunicarse con ellos. Siempre están abiertos a discutir sus requisitos y brindar soluciones personalizadas para las necesidades de su negocio.

La asistencia de proveedores y la precisión de las máquinas de corte nos han permitido evolucionar nuestras líneas de producción. Su personal de soporte suele ser muy útil durante la instalación. Las máquinas de corte por láser de fibra modernas están equipadas con tecnología avanzada, lo que les permite alcanzar una velocidad muy alta y un alto nivel de precisión durante las operaciones. La interfaz de usuario en estas máquinas es a menudo muy básica, reduciendo así las necesidades operativas del corte por láser de fibra incluso para usuarios no calificados. La implementación de procedimientos de configuración y mantenimiento sencillos permitirá lograr cortes de calidad en metal y mejorar la productividad en sus actividades de procesamiento metálico.
