La selección del osciloscopio adecuado para una aplicación específica es crucial para obtener mediciones precisas y fiables. Entre las especificaciones técnicas más importantes de un osciloscopio, el ancho de banda ocupa un lugar primordial. Comprender qué es el ancho de banda, cómo se define y cómo influye en la capacidad de medir diferentes tipos de señales es fundamental para cualquier profesional o aficionado que trabaje con electrónica. Este artículo profundiza en los aspectos clave del ancho de banda de los osciloscopios, desde su definición fundamental hasta las consideraciones prácticas para su elección.
Definición y Significado del Ancho de Banda

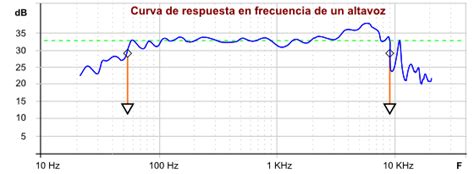

El ancho de banda de un osciloscopio, a menudo denominado ancho de banda analógico, se refiere al rango de frecuencias que el instrumento puede medir y mostrar de manera consistente sin una atenuación significativa de la amplitud de la señal. Técnicamente, se define como la frecuencia a la cual una señal sinusoidal de entrada es atenuada en -3 dB (decibelios) respecto a su amplitud original. Esta atenuación del -3 dB equivale a que la señal medida sea el 70.7% de su amplitud real.
Esta característica está intrínsecamente ligada al comportamiento de los amplificadores de entrada del osciloscopio, los cuales actúan esencialmente como filtros paso bajo. A medida que la frecuencia de la señal de entrada aumenta, la respuesta del osciloscopio comienza a atenuarse. El ancho de banda marca el límite de esta región de "respuesta plana" antes de que la atenuación se vuelva considerable. Es un error común pensar que el ancho de banda indica simplemente la frecuencia más alta que se puede visualizar en un osciloscopio; en realidad, es el rango de frecuencias donde el osciloscopio puede realizar mediciones de amplitud precisas.
El Impacto del Ancho de Banda en Diferentes Tipos de Señales
La importancia de un ancho de banda adecuado se manifiesta de manera distinta dependiendo de la naturaleza de la señal que se desea medir.
Señales Sinusoidales
Para señales puramente sinusoidales, la regla general es que el ancho de banda del osciloscopio debe ser igual o mayor que la frecuencia fundamental de la señal de entrada. Si se desea medir una señal senoidal de 100 MHz, un osciloscopio con un ancho de banda de 100 MHz podría ser suficiente, aunque una pequeña atenuación ya estará presente en esa frecuencia. Para una mayor precisión, se recomienda que el ancho de banda sea superior a la frecuencia fundamental.
Señales No Sinusoidales (Cuadradas, Pulsos, etc.)

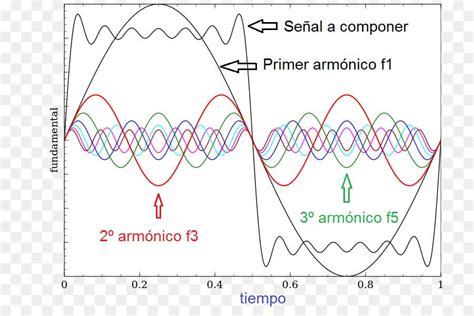

Las señales no sinusoidales, como las ondas cuadradas, triangulares o pulsos, presentan un desafío mayor debido a su contenido armónico. Según la serie de Fourier, una señal periódica no sinusoidal puede descomponerse en una suma infinita de señales sinusoidales cuyas frecuencias son múltiplos de la frecuencia fundamental. Estas señales sinusoidales adicionales se conocen como armónicos.
Para reconstruir fielmente una señal no sinusoidal, es necesario capturar una cantidad significativa de estos armónicos. Un osciloscopio con un ancho de banda limitado filtrará estos armónicos de orden superior, lo que resultará en una distorsión de la forma de onda original, asemejándose a una onda sinusoidal.
Para señales de este tipo, la regla práctica sugiere que el ancho de banda del osciloscopio debe ser al menos 5 veces mayor que la frecuencia máxima de interés de la señal. Por ejemplo, si se desea medir una señal cuadrada con una frecuencia fundamental de 100 kHz, se necesitaría un osciloscopio con un ancho de banda de al menos 500 kHz para capturar adecuadamente los armónicos más importantes que definen la forma de la onda. En algunos casos, especialmente para detectar tiempos de subida rápidos, un ancho de banda 10 veces mayor que la frecuencia fundamental puede ser más apropiado.
La Relación entre Ancho de Banda y Tiempo de Subida

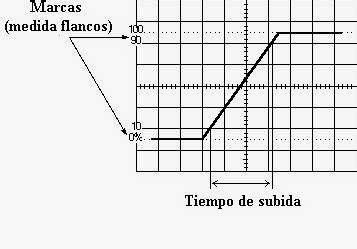

En el ámbito de las señales digitales y las mediciones de transiciones rápidas, el tiempo de subida (rise time) de una señal se convierte en un factor crítico. El tiempo de subida se define como el tiempo que tarda una señal en pasar del 10% al 90% de su amplitud máxima durante un flanco ascendente. El tiempo de subida de una señal se ve afectado por el tiempo de subida intrínseco del osciloscopio.
Un osciloscopio con un ancho de banda limitado tendrá un tiempo de subida más lento, lo que puede introducir errores significativos en la medición de la amplitud de señales con transiciones rápidas. Existe una relación inversa entre el ancho de banda (BW) y el tiempo de subida (tr):
BW = k / tr
Donde 'k' es una constante. Para osciloscopios con un ancho de banda inferior a 1 GHz, k suele ser 0.35, mientras que para anchos de banda superiores, puede variar entre 0.4 y 0.45. Esta fórmula, sin embargo, asume una respuesta gaussiana ideal del osciloscopio, la cual no siempre se cumple en la práctica, pudiendo introducir errores en el cálculo del ancho de banda a partir del tiempo de subida medido. Por ello, para señales digitales y aplicaciones que exigen precisión en las transiciones, se recomienda un osciloscopio con un ancho de banda significativamente mayor que la frecuencia fundamental de la señal. Una regla empírica común es seleccionar un osciloscopio con un ancho de banda al menos 5 veces la velocidad máxima del reloj del circuito a medir. Por ejemplo, para un reloj de 100 MHz, se recomendaría un osciloscopio de 500 MHz o superior.
Factores Adicionales a Considerar: Resolución y Frecuencia de Muestreo
Si bien el ancho de banda es fundamental, no es el único parámetro que determina la precisión y capacidad de un osciloscopio digital. La resolución y la frecuencia de muestreo también juegan roles cruciales.
Resolución
La resolución se refiere al incremento más pequeño de voltaje que un osciloscopio es capaz de mostrar con precisión. Está determinada por el número de bits del convertidor analógico a digital (ADC) del osciloscopio. Una resolución de 8 bits, común en muchos osciloscopios, permite 256 niveles de cuantificación. Osciloscopios con ADCs de 10 o 12 bits ofrecen 1024 o 4096 niveles, respectivamente, permitiendo detectar variaciones de voltaje más sutiles. Para mediciones de alta precisión o señales de baja amplitud, una mayor resolución es deseable, aunque puede aumentar el ruido de fondo.
Frecuencia de Muestreo
La frecuencia de muestreo indica cuántas lecturas por segundo puede tomar el osciloscopio. Se expresa típicamente en mega muestras por segundo (MS/s) o giga muestras por segundo (GS/s). Según el teorema de Nyquist-Shannon, la frecuencia de muestreo debe ser al menos el doble de la frecuencia máxima de la señal para poder reconstruirla sin aliasing. En la práctica, para una reconstrucción fiel de la forma de onda, se recomienda una frecuencia de muestreo significativamente mayor que el doble de la frecuencia máxima de interés, a menudo 5 o más veces el ancho de banda del osciloscopio.
¿Qué es el Ancho de banda de un osciloscopio?
La frecuencia de muestreo efectiva puede disminuir cuando se utilizan múltiples canales simultáneamente o se emplean funciones analíticas complejas. Es vital considerar la relación entre el número de canales activos y la frecuencia de muestreo especificada por el fabricante.
Selección del Ancho de Banda Adecuado para su Aplicación
La elección del ancho de banda correcto depende directamente de las señales que se pretenden medir y de la precisión requerida.
- Señales Sinusoidales: Ancho de banda igual o ligeramente superior a la frecuencia fundamental.
- Señales Digitales y Pulsos: Ancho de banda al menos 5 veces la frecuencia máxima de interés o la velocidad de reloj del sistema. Una regla aún más conservadora es que el ancho de banda sea 5 veces la frecuencia fundamental para capturar hasta el quinto armónico, crucial para la forma de una señal digital.
- Análisis de Tiempos de Subida Rápidos: Se requiere un ancho de banda considerablemente mayor. Una pauta es utilizar la fórmula BW = 0.35 / tr (donde tr es el tiempo de subida más rápido esperado) para estimar el ancho de banda mínimo necesario. Por ejemplo, para medir transiciones de 600 picosegundos, se necesitaría un ancho de banda de aproximadamente 583 MHz.
Es importante recordar que un ancho de banda excesivo puede introducir más ruido en las mediciones. Muchos osciloscopios modernos ofrecen filtros para ajustar el ancho de banda del front-end, permitiendo mitigar este efecto cuando sea necesario.
Consideraciones Prácticas y Tendencias
La tecnología de los osciloscopios avanza continuamente, con modelos de varios GHz de ancho de banda convirtiéndose en la norma. Sin embargo, la medición precisa del ancho de banda puede ser compleja. Métodos tradicionales, como el cálculo a partir de pruebas de tiempo de subida, pueden introducir errores si no se aplican correctamente o si la respuesta del osciloscopio no es ideal. Calibradores especializados son a menudo necesarios para verificar con precisión el ancho de banda de osciloscopios de alta gama.
La elección de las sondas también es fundamental. Las sondas pasivas son comunes, pero su ancho de banda puede ser limitante. Las sondas activas ofrecen mayor ancho de banda y menor carga en el circuito, siendo esenciales para mediciones de alta frecuencia.
En resumen, el ancho de banda es una especificación crítica para cualquier osciloscopio. Seleccionar un instrumento con el ancho de banda adecuado, considerando las características de las señales a medir y la interacción con otros parámetros como la frecuencia de muestreo y la resolución, es la clave para obtener resultados de medición fiables y precisos.
