En el vasto y complejo mundo de la electrónica, las telecomunicaciones y la óptica, comprender la composición y el comportamiento de las señales es crucial para el diseño, la prueba y la resolución de problemas. El analizador de espectro emerge como una herramienta indispensable en este cometido, permitiendo a ingenieros y técnicos visualizar y cuantificar la distribución de la potencia de una señal a lo largo de un rango de frecuencias. A diferencia de un osciloscopio, que presenta las señales en el dominio del tiempo, el analizador de espectro opera en el dominio de la frecuencia, revelando así aspectos de la señal que de otro modo permanecerían ocultos.
Comprendiendo los Fundamentos del Analizador de Espectro
En su esencia, un analizador de espectro es un dispositivo de prueba diseñado para medir y trazar la potencia de una señal en relación con la frecuencia. Su función principal es mostrar cómo se distribuye la energía de una señal a través de diferentes frecuencias, permitiendo identificar con precisión sus componentes frecuenciales, su amplitud y cómo estos varían con el tiempo. Este principio de funcionamiento, que transforma la señal del dominio del tiempo al dominio de la frecuencia, se basa típicamente en el muestreo de la señal de entrada y su procesamiento mediante la Transformada Rápida de Fourier (FFT) en los analizadores digitales modernos. Los resultados se presentan gráficamente, con el eje horizontal (X) representando la frecuencia y el eje vertical (Y) mostrando la amplitud o el nivel de potencia.
La tecnología ha evolucionado significativamente desde los primeros analizadores sintonizados por barrido, que aparecieron hace más de un siglo. Los analizadores analógicos clásicos utilizaban un filtro paso banda de frecuencia variable, mientras que los analizadores digitales se basan en la FFT. Hoy en día, existen también Analizadores de Señales Vectoriales (VSA) que, además de la amplitud, miden la fase de la señal, ofreciendo una caracterización aún más completa. La arquitectura digital ha dado paso a los Analizadores de Espectro en Tiempo Real (RTSA), capaces de capturar eventos transitorios o esquivos sin lagunas en el muestreo ni puntos ciegos en el tiempo.
Parámetros Clave y su Impacto en las Mediciones
La precisión y utilidad de las mediciones realizadas con un analizador de espectro dependen en gran medida de la correcta configuración de diversos parámetros. Comprender el impacto de cada uno de ellos es fundamental para obtener resultados fiables.
Frecuencia Central y Span
La visualización del espectro se define por dos parámetros principales: la frecuencia central y el span. La frecuencia central es el punto medio de la visualización en la pantalla, mientras que el span representa el ancho total del rango de frecuencias que se muestra. Por ejemplo, para medir la potencia entre 840 MHz y 860 MHz, se establecería una frecuencia central de 850 MHz y un span de 20 MHz.
Nivel de Referencia
El nivel de referencia marca el margen superior de la visualización y representa la potencia máxima esperada en la entrada del analizador. Ajustar este nivel de forma inadecuada puede tener consecuencias significativas. Un nivel de referencia demasiado alto reduce el rango dinámico, limitando la capacidad de observar cambios pequeños de amplitud. Por el contrario, un nivel de referencia demasiado bajo hará que la traza rebose la parte superior de la pantalla. Es crucial evitar que la señal de entrada sea tan alta que cause compresión en los componentes activos del analizador, como mezcladores y amplificadores, lo que generaría distorsión y afectaría negativamente los resultados. Para mitigar este riesgo, se emplea un atenuador de entrada variable entre la entrada de RF y estos componentes sensibles.

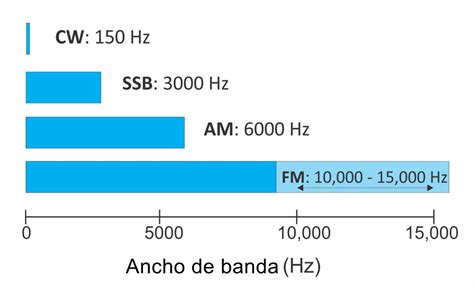

Ancho de Banda de Resolución (RBW)
El ancho de banda de resolución (RBW) es, sin duda, el ajuste más importante para las mediciones básicas de espectro. Se puede conceptualizar como una ventana que se mueve a través del span, midiendo el nivel de potencia a medida que avanza. Sin embargo, esta ventana tiene una forma gaussiana o similar, y no es el espectro el que se mueve, sino que el espectro pasa bajo la ventana.
El RBW tiene un impacto directo en la capacidad del analizador para separar señales con un espaciamiento muy reducido entre sí. Dos señales cercanas solo podrán distinguirse si el RBW es menor que la distancia entre ellas. Otro aspecto crucial del RBW es su efecto sobre el ruido de fondo, también conocido como nivel de ruido o DANL (Display Average Noise Level). Al reducir el RBW, el ruido de fondo desciende; por ejemplo, una reducción de 10 veces en el RBW puede disminuir el ruido de fondo en aproximadamente 10 dB.
Si un RBW más bajo mejora la separación de señales y reduce el ruido, surge la tentación de utilizar siempre el RBW más bajo posible. Sin embargo, los filtros estrechos tardan más en estabilizarse y proporcionar un resultado estable en comparación con los filtros más anchos. Esto significa que el tiempo de barrido del analizador aumenta considerablemente al utilizar RBW menores para obtener resultados exactos. La mayoría de los analizadores calculan automáticamente el tiempo de barrido basándose en el RBW y el span. Encontrar el RBW óptimo es un compromiso entre velocidad y selectividad/ruido, y a menudo requiere varios intentos para determinarlo. El RBW no es un valor arbitrario, sino que se ajusta en pasos definidos.
Ancho de Banda de Vídeo (VBW)
El ancho de banda de vídeo (VBW) se relaciona con la "señal de vídeo", que es la envolvente de la potencia en frecuencias individuales que conforma la traza en la pantalla. Históricamente, esta señal se aplicaba a la deflexión vertical de un tubo de rayos catódicos. Reducir el VBW disminuye el ruido visible en la forma de onda, haciendo que la traza sea más suave, pero no reduce el ruido de fondo general como lo hace el RBW. El ajuste correcto del VBW depende de la aplicación y de la apariencia deseada de la forma de onda. Muchos analizadores modernos configuran y actualizan automáticamente el VBW en función de otros parámetros, como el RBW.

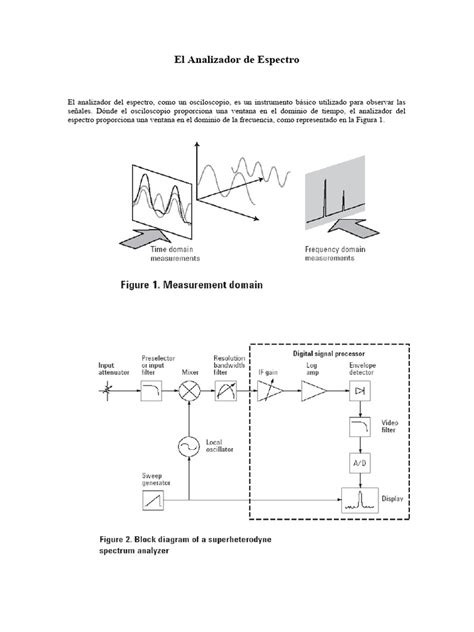

Comprensión del funcionamiento básico del analizador de espectro
Aplicaciones Diversas y Evolución Tecnológica
Los analizadores de espectro son herramientas versátiles con una amplia gama de aplicaciones en diversos campos:
Análisis de Espectro Óptico (OSA)
En el ámbito de las telecomunicaciones, la óptica y la investigación, los Analizadores de Espectro Óptico (OSA) son esenciales para medir las características de potencia, longitud de onda y ruido de las señales luminosas en fibras ópticas. Son cruciales para sistemas que emplean Multiplexación por División de Longitud de Onda (WDM), como DWDM y ROADM, asegurando la precisión e integridad de la forma de onda. Los OSA dispersan la señal óptica en sus distintas longitudes de onda, utilizando prismas o rejillas de difracción, y un conjunto de detectores mide la potencia en cada longitud de onda. Parámetros clave como la longitud de onda, el nivel de potencia y la Relación Señal-Ruido Óptico (OSNR) son cuantificados. Las aplicaciones de pruebas de campo para OSA se expanden a medida que tecnologías como DWDM y las redes 5G-XHaul se establecen en redes de acceso, y la OSNR se convierte en una medición vital para evaluar el desempeño de los canales ópticos.
En laboratorios y entornos de fabricación, los OSA de alta resolución cuantifican y diagnostican características sofisticadas de longitud de onda para productos como sistemas de transmisión DWDM modulados y fuentes ópticas complejas. La fabricación de componentes pasivos, láseres y amplificadores también requiere analizadores de espectro rápidos y flexibles.
Análisis de Espectro de Radiofrecuencia (RF)
El auge de las conexiones Wi-Fi y la implementación de la tecnología 5G han impulsado la necesidad de analizadores de espectro de RF de vanguardia. Estos instrumentos evalúan la utilización de frecuencias, identifican interferencias y verifican la precisión de las transmisiones inalámbricas. Las instalaciones de estaciones base son una aplicación clásica. La tecnología 5G NR, con sus bandas de alta frecuencia y modos de transmisión como la duplexación por división en el tiempo (TDD), requiere características de análisis de espectro de persistencia. Las herramientas integrales de pruebas de instalación y mantenimiento de estaciones base a menudo combinan análisis de espectro de RF con pruebas de interferencias y validación de fibra óptica.
El blindaje de radiofrecuencia y las pruebas de Compatibilidad Electromagnética (EMC) son áreas donde los analizadores de espectro son fundamentales para detectar emisiones no deseadas. Las concurridas bandas de frecuencias Wi-Fi, que van de 2,4 GHz a 60 GHz, se benefician del análisis de espectro para evaluar la intensidad de la señal, la utilización de canales e interferencias.
Otras Aplicaciones
La versatilidad de los analizadores de espectro se extiende a:
- Diseño y pruebas de circuitos electrónicos: Caracterización de componentes como transistores, filtros y mezcladores.
- Ingeniería de sonido: Análisis de señales acústicas y vibraciones.
- Fuentes de alimentación y sistemas digitales: Detección de ruidos de conmutación y emisiones no deseadas.
- Análisis de redes: Aunque distinto de un analizador de red, la capacidad de un analizador de espectro para caracterizar la respuesta de componentes es fundamental.
Evolución y Tendencias Futuras
La tecnología de los analizadores de espectro continúa evolucionando, impulsada por la demanda de mayor precisión, velocidad y portabilidad. Las tendencias actuales incluyen:
- Integración de IA y la nube: Los analizadores modernos pueden reconocer automáticamente tipos de señales, clasificar interferencias y sugerir fuentes de problemas. La conectividad en la nube permite el monitoreo remoto y el intercambio de datos.

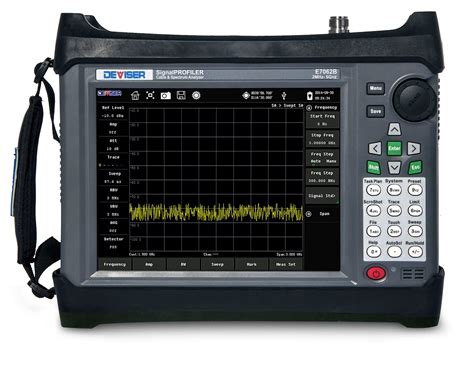

- Miniaturización: Los analizadores portátiles y de mano ofrecen funciones comparables a los modelos de sobremesa, facilitando las pruebas en campo.
- Anchos de banda más amplios en tiempo real: Permiten una detección aún más efectiva de eventos transitorios.
- Dispositivos integrados: La combinación de analizador de espectro y osciloscopio en una sola unidad ofrece análisis tanto en el dominio del tiempo como de la frecuencia.
En resumen, el analizador de espectro, ya sea óptico o de radiofrecuencia, es una herramienta esencial y en constante evolución. Su capacidad para desentrañar el complejo mundo del dominio de la frecuencia lo convierte en un pilar fundamental para la innovación y el mantenimiento en innumerables campos tecnológicos, desde las redes de telecomunicaciones de alta velocidad hasta los dispositivos electrónicos más cotidianos.
