OSPF en Switches Multicapa: Un Enfoque Detallado para la Conectividad Avanzada

Los switches multicapa, también conocidos como switches de Capa 3, representan una evolución significativa en la infraestructura de redes, integrando las funcionalidades de conmutación de Capa 2 con las de enrutamiento de Capa 3. Esta dualidad les permite no solo dirigir el tráfico dentro de una red local de manera eficiente, sino también tomar decisiones de enrutamiento para comunicar diferentes segmentos de red o redes externas. Si bien la configuración de rutas estáticas en estos dispositivos es fundamental, la implementación de protocolos de enrutamiento dinámico como OSPF (Open Shortest Path First) desbloquea capacidades de escalabilidad y resiliencia mucho mayores. Este artículo profundiza en la configuración y el funcionamiento de OSPF en switches multicapa, proporcionando una guía exhaustiva para optimizar la conectividad de redes complejas.

Fundamentos de los Switches Multicapa y OSPF

Un switch de Capa 3 es capaz de operar en ambas capas del modelo OSI. En la Capa 2, se comporta como un switch tradicional, utilizando direcciones MAC para reenviar tramas dentro de una VLAN. Sin embargo, su capacidad de Capa 3 le permite asignar direcciones IP a las interfaces, actuando así como un router. Para que un switch multicapa pueda realizar enrutamiento, es imprescindible asignar una dirección IP a las interfaces de Capa 3. En el contexto de la gestión de tráfico entre VLANs, se emplean las Interfaces Virtuales de Switch (SVIs). Por defecto, cada switch dispone de la VLAN 1, también conocida como VLAN nativa, la cual podemos utilizar para configurar una SVI y asignarle una dirección IP, que servirá como puerta de enlace (default gateway) para los dispositivos dentro de esa VLAN.

OSPF es un protocolo de enrutamiento de estado de enlace que construye su tabla de enrutamiento basándose en un conocimiento completo de la topología de red. A diferencia de los protocolos de vector de distancia, OSPF calcula la ruta más corta a cada destino mediante el algoritmo Dijkstra, basándose en los "estados de enlace" que describen la conectividad entre los routers. Este enfoque garantiza rutas óptimas y una rápida convergencia ante cambios en la red.

Configuración Básica de OSPF en Switches Multicapa

La habilitación del enrutamiento IP es el primer paso crítico para que un switch multicapa funcione como router. El comando ip routing activa esta funcionalidad. Sin él, el switch no permitirá la configuración de direcciones IP en interfaces físicas destinadas al enrutamiento.

Posteriormente, es necesario definir las interfaces que participarán en el proceso de enrutamiento. Los puertos de switch operan por defecto como puertos de Capa 2. Para convertirlos en puertos de Capa 3, se debe deshabilitar su función de conmutación mediante el comando no switchport.

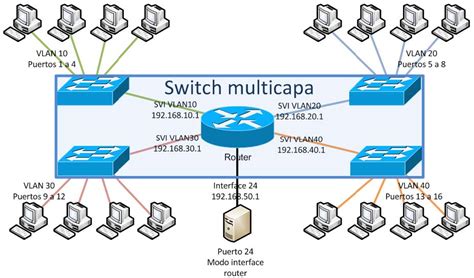

Para que un switch multicapa actúe como puerta de enlace predeterminada para una VLAN específica, se debe crear una Interfaz Virtual de Switch (SVI) para esa VLAN. Esto se logra con el comando interface vlan <número_vlan>. A esta SVI se le asignará una dirección IP y una máscara de subred, convirtiéndose así en la puerta de enlace para todos los dispositivos de esa VLAN.

Ejemplo de Configuración Inicial (Comandos para un Switch Multicapa):

version 12.2!ip routing!vlan 2 name VENTAS!vlan 3 name ADMIN!interface FastEthernet0/2 description puerto troncal switchport trunk encapsulation dot1q switchport mode trunk!interface FastEthernet0/24 description conexion Cat3560 -- Cisco28xx no switchport ip address 172.16.1.10 255.255.255.0 no shutdown!interface Vlan2 description Gateway de la VLAN 2 ip address 172.16.2.1 255.255.255.0 no shutdown!interface Vlan3 description Gateway de la VLAN 3 ip address 172.16.3.1 255.255.255.0 no shutdown!router rip version 2 network 172.16.0.0!end

En este fragmento, ip routing activa el enrutamiento IP. Se crean VLANs 2 y 3 con sus respectivos nombres. La interfaz FastEthernet0/2 se configura como un puerto troncal para transportar múltiples VLANs. La interfaz FastEthernet0/24 se designa como un enlace de Capa 3, asignándole una dirección IP. Finalmente, se crean las SVIs para las VLANs 2 y 3, asignándoles las direcciones IP que servirán como gateways. La configuración de RIP router rip version 2 y network 172.16.0.0 es un ejemplo de protocolo de enrutamiento dinámico, aunque para este artículo nos centraremos en OSPF.

Habilitando OSPF en Switches Multicapa

Una vez que el enrutamiento IP está habilitado y las interfaces de Capa 3 están configuradas, podemos proceder con la configuración de OSPF. El proceso de configuración de OSPF, aunque conceptualmente similar en routers y switches multicapa, requiere una atención particular a los detalles de la interfaz y las áreas.

Pasos para la Configuración de OSPF:

1. Iniciar el Proceso OSPF: Se inicia el proceso OSPF con el comando router ospf <process-id>. El process-id es un número localmente significativo que identifica el proceso OSPF en el dispositivo.

2. Definir el Router ID: El Router ID es un identificador único para cada router (o switch multicapa actuando como router) dentro de un dominio OSPF. Existen varias formas de definirlo:

   • Manualmente: Utilizando el comando router-id <router-id-value> dentro del modo de configuración del router OSPF. Se recomienda utilizar una dirección IP que sea estable y única, como una dirección de loopback.
   • Automáticamente (por defecto): Si no se configura manualmente, OSPF seleccionará el Router ID basándose en la dirección IP de la interfaz de loopback activa con la dirección IP más alta. Si no hay interfaces de loopback configuradas, utilizará la dirección IP de la interfaz física activa con la dirección IP más alta. Es una buena práctica configurar una interfaz de loopback dedicada para asegurar un Router ID consistente.

   Configuración de una Interfaz de Loopback para el Router ID:

   interface Loopback0 ip address 1.1.1.1 255.255.255.255

   Luego, dentro del modo router ospf <process-id>, se puede especificar explícitamente o dejar que OSPF lo seleccione.

3. Publicar Redes en OSPF: Para que un router o switch multicapa anuncie sus redes y participe en el proceso de descubrimiento de vecinos OSPF, es necesario especificar las redes que están conectadas a sus interfaces. Esto se hace con el comando network <network-address> <wildcard-mask> area <area-id>.

   • Máscara Wildcard: A diferencia de las máscaras de subred convencionales, OSPF utiliza máscaras wildcard, que son el inverso de la máscara de subred. Por ejemplo, para una máscara de subred 255.255.255.0, la máscara wildcard correspondiente es 0.0.0.255. Una máscara wildcard de 0.0.0.0 se utiliza para hacer coincidir una dirección IP específica (útil para interfaces de loopback).
   • Área OSPF: OSPF utiliza el concepto de áreas para dividir una red grande en partes más pequeñas y manejables, reduciendo la carga de procesamiento y el tamaño de la base de datos de estado de enlace (LSDB). El área 0 (backbone area) es obligatoria y todas las demás áreas deben conectarse directamente a ella.

   Ejemplo de Publicación de Redes:Si un switch multicapa tiene la interfaz Vlan2 con IP 172.16.2.1/24 y queremos que esta red sea parte del área 0 de OSPF, el comando sería:

   network 172.16.2.0 0.0.0.255 area 0

   Si la interfaz FastEthernet0/24 tiene la IP 172.16.1.10/24 y queremos que sea parte del área 1:

   network 172.16.1.0 0.0.0.255 area 1

Formación de Adyacencias y Bases de Datos de Estado de Enlace (LSDB)

Una vez que los comandos de OSPF están configurados en múltiples dispositivos, estos comienzan a enviar paquetes "Hello" para descubrir vecinos. Cuando dos dispositivos intercambian paquetes Hello y sus parámetros coinciden (incluyendo el ID del área, temporizadores Hello/Dead, y autenticación), forman una relación de vecindad. El estado de esta relación progresa a través de varias etapas: Down, Init, 2-Way, ExStart, Exchange, Loading y, finalmente, Full.

El estado FULL indica que los vecinos han intercambiado completamente sus bases de datos de estado de enlace (LSDB) y tienen una visión idéntica de la topología de la red dentro de esa área. La LSDB contiene información sobre los enlaces y el estado de los routers dentro de un área OSPF. Cada router en un área mantiene una copia idéntica de la LSDB para esa área.

Verificación de Adyacencias de Vecinos:El comando show ip ospf neighbor es fundamental para verificar el estado de las adyacencias OSPF.

SW0# show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface192.168.1.2 1 FULL/DROTHER 00:00:35 192.168.1.1 Vlan1

En este ejemplo, FULL/DROTHER indica que el vecino (con Neighbor ID 192.168.1.2) está en estado FULL y no es un Router Designado (DR) ni un Backup Designated Router (BDR) en ese enlace. El comando también muestra la dirección IP del vecino y la interfaz local a través de la cual se estableció la adyacencia. La distancia administrativa (AD) para OSPF es típicamente 110.

El Rol de las Áreas en OSPF

La segmentación de una red OSPF en áreas tiene múltiples beneficios:

• Reducción del tamaño de la LSDB: Cada router solo necesita mantener una LSDB completa de su propia área, en lugar de la topología completa de toda la red.
• Menor carga de procesamiento: La generación y el intercambio de LSA (Link-State Advertisement) se limitan dentro de cada área, reduciendo la carga de CPU en los routers.
• Mayor estabilidad: Los cambios de topología dentro de un área no afectan directamente a otras áreas, lo que mejora la estabilidad general de la red.

En una topología OSPF con múltiples áreas, existen diferentes tipos de routers:

• Internal Routers: Routers que tienen todas sus interfaces dentro de la misma área.
• Area Border Routers (ABRs): Routers que conectan una o más áreas al área backbone (área 0). Los ABRs mantienen una LSDB separada para cada área conectada y la resumen para el área backbone.
• Autonomous System Boundary Routers (ASBRs): Routers que conectan el dominio OSPF a otros sistemas autónomos (por ejemplo, a Internet a través de un ISP). Los ASBRs inyectan rutas externas en OSPF.

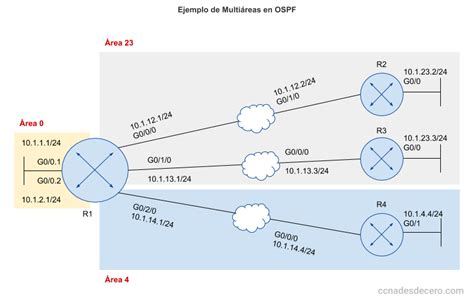

Ejemplo de Topología con Áreas:

Consideremos una red donde R1 y R2 están en el área 0 (backbone). Entre R1 y R3, se utiliza el área 1, y entre R2 y R4, se utiliza el área 2.

• R1: Conectado a R2 (área 0), y a R3 (área 1). R1 es un ABR.
• R2: Conectado a R1 (área 0), y a R4 (área 2). R2 es un ABR.
• R3: Conectado a R1 (área 1). Es un router interno al área 1.
• R4: Conectado a R2 (área 2). Es un router interno al área 2.

La verificación de las áreas configuradas en un router se puede realizar observando la salida del comando show ip ospf.

R1# show ip ospf Routing Process 1 with ID 1.1.1.1 ... Reference bandwidth is 10000 Mbps ... Area 0: Number of interfaces in this area is 1 Area has no authentication SPF runs each 10.000 sec DR is 192.168.1.1 (192.168.1.1) (This is R2) BDR is 192.168.1.2 (192.168.1.2) (This is R1) Area 1: Number of interfaces in this area is 1 Area has no authentication SPF runs each 10.000 sec DR is 10.0.0.2 (10.0.0.2) (This is R3) BDR is 10.0.0.1 (10.0.0.1) (This is R1)

Esta salida muestra que R1 es parte del área 0 y del área 1. La información sobre el DR y BDR es relevante para redes multi-acceso como Ethernet, donde se designan estos roles para optimizar la inundación de LSA.

Tablas de Enrutamiento y Rutas OSPF

Una vez que las adyacencias se establecen y las LSDBs se sincronizan, OSPF calcula las rutas más cortas a todos los destinos y las instala en la tabla de enrutamiento IP. El comando show ip route ospf permite visualizar estas rutas.

Las rutas aprendidas por OSPF se clasifican según su origen y área:

• Intra-area routes (O): Rutas dentro de la misma área. Son las rutas más eficientes ya que el router tiene información completa de la topología de esa área.
• Inter-area routes (O IA): Rutas a destinos en otras áreas. Estas rutas son aprendidas a través de los ABRs y se basan en resúmenes de las áreas.
• External routes (O E1, O E2): Rutas aprendidas de otros sistemas autónomos (ASBRs). E1 y E2 se refieren a la métrica utilizada para estas rutas externas.

Análisis de la Tabla de Enrutamiento:Si observamos la tabla de enrutamiento de R1, podríamos ver entradas como:

• O 3.3.3.3/32 [110/1] via 10.0.0.2, 00:05:10, GigabitEthernet0/2 (Ruta intra-área a la loopback de R3)
• O IA 4.4.4.4/32 [110/2] via 192.168.1.2, 00:03:45, GigabitEthernet0/1 (Ruta inter-área a la loopback de R4, aprendida a través de R2)
• O IA 192.168.24.0/24 [110/2] via 192.168.1.2, 00:03:45, GigabitEthernet0/1 (Ruta inter-área a una red conectada a R2/R4)

En el caso de R3, que está completamente dentro del área 1, todas las rutas aprendidas que no sean directamente conectadas a él serán inter-área (O IA) o externas (O E1/E2), ya que R3 solo tiene conocimiento directo de su propia área.

Anuncio de Rutas por Defecto con OSPF

En escenarios donde un router OSPF (típicamente el router de borde de una organización) se conecta a un proveedor de servicios de Internet (ISP), es necesario anunciar una ruta por defecto (0.0.0.0/0) para que el tráfico destinado a redes externas se envíe al ISP.

Cuando un router tiene una ruta estática por defecto configurada (por ejemplo, ip route 0.0.0.0 0.0.0.0 <next-hop-ip>), OSPF puede ser instruido para redistribuir esta ruta estática en el dominio OSPF. Esto se hace típicamente en el ASBR.

Configuración para Anunciar una Ruta por Defecto:Dentro del modo de configuración del router OSPF:

default-information originate

Este comando le indica al router que anuncie una ruta por defecto. Opcionalmente, se puede especificar una métrica y un tipo de métrica para esta ruta por defecto si se desea controlar su preferencia en comparación con otras rutas externas.

Consideraciones Avanzadas y Mejores Prácticas

• Autenticación OSPF: Para mejorar la seguridad, es crucial configurar la autenticación OSPF entre vecinos. Esto asegura que solo los routers autorizados puedan formar adyacencias. Se puede configurar autenticación de texto plano o MD5.
• Optimización de la Red: En redes OSPF grandes, el uso de áreas stub, totally stubby areas, NSSA (Not-So-Stubby Area) y totally NSSA puede reducir aún más el tamaño de la LSDB y la carga de procesamiento.
• Redistribución: La redistribución de rutas de otros protocolos de enrutamiento (como EIGRP o BGP) en OSPF, o viceversa, debe realizarse con cuidado para evitar bucles de enrutamiento y problemas de convergencia.
• Túneles de IPsec: Para entornos donde la comunicación OSPF debe ser segura a través de enlaces no confiables, se puede considerar el uso de túneles IPsec para encapsular el tráfico OSPF.

La capacidad de un switch multicapa para ejecutar OSPF lo convierte en un componente vital para redes empresariales modernas, permitiendo una gestión robusta del enrutamiento, una rápida convergencia y una escalabilidad eficiente. La comprensión profunda de su configuración y operación es esencial para cualquier profesional de redes que busque optimizar el rendimiento y la fiabilidad de su infraestructura.

Verificación de Conectividad

Una vez configurado OSPF y las direcciones IP en los dispositivos, la verificación de la conectividad es el paso final. Abrir la línea de comandos en un PC y utilizar el comando ping para alcanzar otros dispositivos en la red es una forma sencilla de confirmar que el enrutamiento está funcionando correctamente.

Por ejemplo, en PC0, para verificar la conectividad con PC5:

C:\> ping 192.168.2.105

Si la respuesta es "Reply from 192.168.2.105: bytes=32 time<1ms TTL=128", esto confirma que el tráfico ha sido enrutado exitosamente a través de los switches multicapa y routers utilizando OSPF. La ausencia de respuestas o timeouts indicaría un problema de configuración en las direcciones IP, SVIs, OSPF, o en las rutas estáticas/dinámicas.

La configuración de OSPF en switches multicapa, aunque puede parecer compleja inicialmente, se basa en principios de enrutamiento de estado de enlace que, una vez comprendidos, ofrecen una solución potente y flexible para la interconexión de redes. La capacidad de manejar múltiples áreas permite una escalabilidad sin precedentes y una gestión optimizada del tráfico en infraestructuras de red de gran envergadura.
