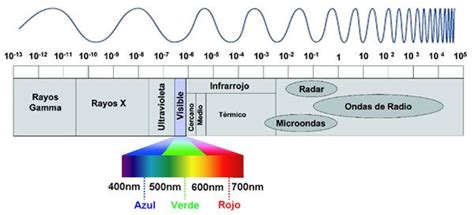

La radiocomunicación, una forma de telecomunicación que se realiza a través de ondas de radio u ondas hertzianas, se sustenta en el espectro radioeléctrico cuyas propiedades son diversas dependiendo de sus bandas de frecuencia. Desde las frecuencias bajas (LF) hasta las ultra altas frecuencias (UHF), cada rango ofrece características únicas para satisfacer una amplia gama de necesidades comunicativas. En este artículo, exploraremos en profundidad los equipos de radio de Alta Frecuencia (HF) y Muy Alta Frecuencia (VHF), desglosando sus características, aplicaciones y las tecnologías emergentes que están redefiniendo el panorama de las comunicaciones.
Fundamentos de la Radiocomunicación: Frecuencia y Canal
Antes de adentrarnos en los equipos específicos, es crucial comprender algunos conceptos fundamentales. La frecuencia se define como el número de ciclos, oscilaciones o vibraciones que se producen en un segundo, medido en Hertz (Hz). En el contexto de las comunicaciones, esta medida determina las propiedades de propagación de las ondas de radio. Un canal, por otro lado, es una zona de la banda de frecuencias entre cuyos límites se efectúa una comunicación. Los canales son especialmente relevantes en la emisión VHF. Un canal simplex utiliza una sola frecuencia, mientras que un canal dúplex emplea dos frecuencias, similar al funcionamiento de un teléfono normal.
La Importancia del Audio Claro y Nítido
Independientemente de la banda de frecuencia elegida o disponible, es imperativo que tu walkie-talkie o equipo de radio ofrezca un audio claro y nítido. La calidad del sonido es fundamental para garantizar una comunicación efectiva, especialmente en situaciones críticas donde la comprensión de los mensajes puede ser la diferencia entre el éxito y el fracaso, o incluso entre la vida y la muerte.
Equipos de Radio de Alta Frecuencia (HF)
Los equipos de radio de Alta Frecuencia (HF), que operan en el rango de 3 a 30 MHz, son conocidos por su capacidad para establecer contactos a corta, media y larga distancia. Su funcionamiento se basa en la propagación de la onda del cielo, lo que les permite "rebotar" en la ionosfera y alcanzar puntos geográficos remotos.
Características y Aplicaciones de HF
Los sistemas HF permiten la transmisión de voz, típicamente mediante el sistema SSB (Single Side Band), aunque la calidad de la conexión puede verse influenciada por factores como el estado meteorológico, la distancia a cubrir y el ruido ambiental. Las comunicaciones urbanas pueden presentar desafíos debido a la susceptibilidad de los modos de modulación de HF al ruido de diversas fuentes. Sin embargo, para la comunicación de largo alcance, los enlaces HF suelen ser fáciles de establecer.
Además de la voz, los sistemas de radiocomunicación en HF permiten la transmisión de datos escritos a través de sistemas como PACTOR.
Consideraciones Técnicas para Equipos HF
La instalación eléctrica de los equipos HF requiere una atención especial. Es fundamental conectar el equipo directamente al positivo de la batería y al chasis del vehículo, utilizando cables de mayor calibre si la distancia al equipo supera un metro. Esto garantiza un correcto funcionamiento y previene riesgos de incendio por recalentamiento de cables o daños al circuito eléctrico del vehículo. Nunca se debe conectar un equipo de radio directamente al encendedor del vehículo o a cualquier otra línea que tenga tensión dentro del habitáculo.
Por ejemplo, un equipo como el Kenwood TS-440, con una potencia de 100 Watts, puede tener un consumo máximo de 20 Amperios en transmisión. Para calcular el cableado apropiado, se recomienda multiplicar el consumo máximo por 1.3 (un aumento del 30%), resultando en 26 Amperios. El fusible requerido debe ser menor a la capacidad total de corriente del cable, por lo que un fusible comercial de 25 Amperios sería adecuado. Es importante no utilizar cinta aislante en las conexiones, ya que con el tiempo pierde elasticidad y puede dejar al descubierto partes que requieren aislamiento.
Modelos Clásicos y Modernos de HF
El mercado ofrece una variedad de equipos HF, desde modelos clásicos hasta unidades modernas. El Kenwood TS-440 es un equipo icónico de los años 80, conocido por sus 100 Watts de potencia y controles accesibles en el panel frontal, incluyendo selección de AGC, ganancia de micrófono, potencia, sensibilidad de recepción, atenuación y acceso a memorias.
El Yaesu FT-2000 se presenta en versiones de 100 y 200 Watts, con un peso considerable debido a su fuente de poder integrada. Cubre todo el rango de HF más 6 metros, incorporando funciones avanzadas como DSP (Digital Signal Processing) para mejorar la recepción y reducir el ruido (QRM).
El Icom IC-7300 representa una generación más reciente, aunque el acceso a sus funciones puede requerir la navegación por menús, lo que podría no ser ideal en situaciones que exigen respuestas rápidas.
Equipos más voluminosos como el TS-440 y el FT-2000 suelen contar con disipadores de calor y ventiladores para mantener una temperatura operativa óptima durante la transmisión.
Importación y Mercado de Equipos HF
Al considerar la importación de equipos HF, es crucial diferenciar el origen de fabricación del mercado de destino. Un equipo etiquetado como "made in Japan" puede no permitir la transmisión en la banda de 11 metros (banda ciudadana) si está destinado al mercado japonés, debido a leyes que restringen la transmisión en ciertas bandas. Esta limitación también puede afectar a equipos usados.
Además, para los equipos cuatribanda, es importante verificar la cobertura en la banda de VHF. En Japón, la banda de VHF va de 144 a 146 MHz, a diferencia de otros mercados que llegan hasta 148 MHz. Se debe exigir al vendedor que demuestre la transmisión en 146.5 MHz, ya que los equipos japoneses con certificación TELEC no pueden ser abiertos en frecuencia.
Equipos de Radio de Muy Alta Frecuencia (VHF)
Los equipos de radio de Muy Alta Frecuencia (VHF), que operan en bandas entre 30 y 300 MHz, ofrecen un alcance menor en comparación con los HF, lo que los hace ideales para la comunicación local por voz. Estos sistemas permiten la utilización de equipos manuales (walkie-talkies), aunque su cobertura es relativamente corta.
VHF en Aplicaciones Marítimas y Terrestres
En el ámbito marítimo, las comunicaciones VHF son esenciales. Los canales de frecuencia para llamadas y tráfico de socorro en telefonía son 156.8 MHz (Canal 16) en VHF y 2.182 KHz en Onda Media. Los mensajes de socorro tienen preferencia sobre otras comunicaciones.

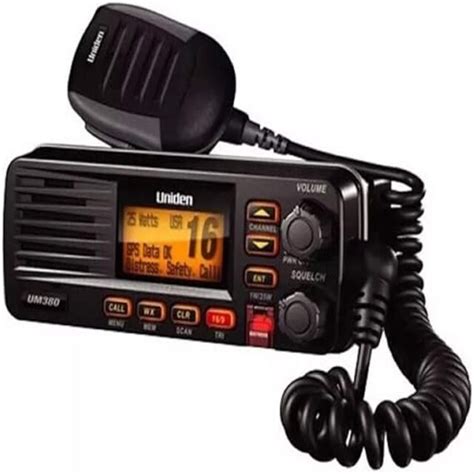

Un Radioteléfono VHF portátil SOLAS es obligatorio para barcos de recreo que navegan en determinadas zonas y para todos los mercantes. Estos equipos deben cumplir con normativas específicas, ser estancos, flotar en caso de caída al agua, soportar caídas desde un metro y funcionar incluso mojados. Deben ser de colores llamativos (amarillo o naranja) y disponer de una batería de emergencia no recargable precintada, con una vida útil de aproximadamente 4 años, lista para ser usada únicamente en emergencias. El acceso directo al Canal 16 es una característica común. La protección IP68, que garantiza la inmersión a 5 metros de profundidad durante 1 hora, y la construcción con materiales resistentes a golpes, corrosión, polvo, humedad y radiación solar son atributos deseables.
En entornos terrestres, los equipos VHF son comunes para comunicaciones locales. Las estaciones fijas se instalan en ubicaciones permanentes, mientras que las estaciones móviles se montan en vehículos, ofreciendo un alcance de aproximadamente 30 Km. Las estaciones portátiles, como los walkie-talkies, son ideales para la movilidad.
Canales VHF y Modulación
Los canales VHF se utilizan en la emisión. Como se mencionó, un canal simplex utiliza una frecuencia, mientras que un canal dúplex utiliza dos. La comunicación entre barcos, por ejemplo, requiere que la estación llamada tenga la dirección del trabajo.
El modo de modulación de frecuencia (FM) utilizado en VHF no se ve afectado por el ruido ambiental, lo que lo hace muy adecuado para el uso urbano y en entornos donde la claridad de audio es primordial.
Radios sin Licencia y PMR446
Los radios sin licencia, como los de la banda ciudadana (CB), son una opción popular para uso personal, recreativo y comercial ligero. Estos dispositivos, que a menudo operan en frecuencias VHF y UHF, no requieren una licencia de radioaficionado. En Europa, los radios PMR446 (Personal Mobile Radio) son comunes, operando en la banda de frecuencia de 446 MHz con una potencia máxima de 0.5 vatios.
Tecnologías Emergentes y Características Adicionales
El mundo de la radiocomunicación está en constante evolución, con tecnologías emergentes que mejoran la funcionalidad, la seguridad y la eficiencia.
TETRA y P25: Estándares para Seguridad Pública
Tanto TETRA (Terrestrial Trunked Radio) como P25 (Project 25) son tecnologías que se han consolidado como referentes para las agencias de seguridad pública y atención de emergencias. TETRA está diseñado para operación troncalizada y ofrece una mayor capacidad de canal, mientras que P25 es ampliamente utilizado en Norteamérica y presenta diferentes modos de operación. Los sistemas troncalizados, en general, permiten a múltiples usuarios compartir un número limitado de canales de comunicación de manera más eficiente, asignando dinámicamente recursos de radio según la demanda.
PoC (Push to Talk Over Cellular)
La tecnología PoC (Push to Talk Over Cellular) ha tenido un impacto significativo en las radiocomunicaciones. A diferencia de las radios tradicionales que dependen de infraestructuras específicas, las radios PoC utilizan redes celulares (3G, 4G y LTE) para su funcionamiento, lo que les confiere una cobertura excelentemente amplia. Permiten llamadas grupales e individuales instantáneas, facilitando la coordinación y la productividad. Al aprovechar la infraestructura celular existente, se reduce la necesidad de inversión adicional en infraestructura, agilizando el despliegue. Modelos como los de Hytera (PNC370, PNC380, PNC550 y VM780) ofrecen aplicaciones de despacho poderosas. Las radios PoC han revolucionado las comunicaciones al combinar las ventajas de la tecnología LTE y LMR (Land Mobile Radio).
Dispositivos de Seguridad para Trabajadores
Para garantizar la seguridad de los trabajadores solitarios o en entornos aislados, existen dispositivos especializados:
- Dispositivos de Hombre Caído: Estos dispositivos detectan y monitorean la postura del trabajador, generando alarmas en caso de inmovilidad prolongada o posición acostada. Pueden detectar condiciones peligrosas como una inclinación superior a 70° durante más de 50 segundos. Si el trabajador permanece en posición horizontal, el dispositivo envía las coordenadas GPS a través de la red celular a los responsables del servicio de asistencia, permitiendo un rescate rápido en caso de enfermedad o accidente.
- Alarmas de SOS: Los equipos de radio pueden incluir un botón de alarma de SOS. Al presionarlo, se solicita ayuda inmediata, activando una notificación en el centro de control o en otros dispositivos de los compañeros de trabajo, permitiendo una respuesta rápida ante situaciones críticas.
- GPS Integrado: Muchos equipos de radio modernos incluyen GPS, lo que permite rastrear la ubicación de los trabajadores en tiempo real. En caso de emergencia, los servicios de asistencia pueden localizar al trabajador afectado y dirigirse rápidamente al lugar.
- Salas de Despacho y Comunicación Instantánea: Los sistemas de radio pueden incluir salas de despacho o canales de comunicación dedicados para una comunicación instantánea entre los trabajadores y el centro de control.
Estos componentes son cruciales para garantizar la seguridad y la respuesta eficiente en situaciones críticas.
Baterías de Polímero de Litio (LiPo)
Las baterías de polímero de litio (LiPo) son una excelente elección para walkie-talkies y equipos de radio debido a varias razones:
- Peso Ligero y Compacto: Son considerablemente más pequeñas y ligeras que las baterías tradicionales, lo que las hace ideales para dispositivos portátiles.
- Alta Densidad de Energía: Almacenan más energía en un espacio reducido, proporcionando una fuente de energía compacta y potente.
- Mayor Duración de la Batería: Suelen durar más tiempo que otras opciones, ofreciendo una prolongada vida útil.
- Eficiencia y Voltaje: Poseen un voltaje más alto y funcionan de manera más eficiente en comparación con otras tecnologías, marcando una diferencia crucial entre un turno largo de trabajo y uno limitado por la energía.
- Flexibilidad en Forma: Pueden moldearse en diferentes formas y tamaños, adaptándose a las necesidades específicas de los dispositivos.
La GUÍA DEFINITIVA sobre las BATERÍAS LIPO para ROBÓTICA
Marcas Destacadas en el Mundo de los Walkie-Talkies
Motorola, Hytera, Kenwood, Baofeng y Sepura son marcas reconocidas en el mercado de los walkie-talkies, cada una con su enfoque y características específicas para facilitar y eficientar el uso de estos dispositivos.
- Motorola: Los radios Motorola Talkabout son ampliamente utilizados en actividades al aire libre, comunicación familiar y entornos profesionales. Algunos modelos, como los Motorola Talkabout T800, ofrecen conectividad con aplicaciones de smartphone.
- Hytera: Hytera destaca por sus walkie-talkies digitales robustos, a menudo equipados con GPS y pantalla a color.
La elección del walkie-talkie adecuado dependerá de las necesidades individuales, considerando factores como el alcance, la durabilidad, las características adicionales y el presupuesto.
La Elección del Equipo Base: HF vs. VHF para Radioaficionados
Para aquellos que se inician en la radioafición y ya poseen una licencia, la elección entre un equipo portátil y un equipo base es un paso importante. Mientras que los equipos portátiles ofrecen movilidad, los equipos base, diseñados para instalación y operación en un hogar o "shack", suelen ser más potentes y versátiles.
Los equipos base pueden ser de tamaño mediano o, como en antaño, pesados y voluminosos. Las diferencias radican principalmente en el rango de frecuencias y la potencia de transmisión.
Consideraciones para Equipos Base
Al seleccionar un equipo base, es importante tener en cuenta el mercado al que está dirigido. Equipos diseñados para el mercado japonés, por ejemplo, pueden tener restricciones de frecuencia que impidan la transmisión en la banda de 11 metros.
La instalación eléctrica de los equipos base sigue principios similares a los de los equipos móviles, requiriendo una conexión directa a la fuente de alimentación y el uso de cables de calibre adecuado.
Antenas y Sintonizadores

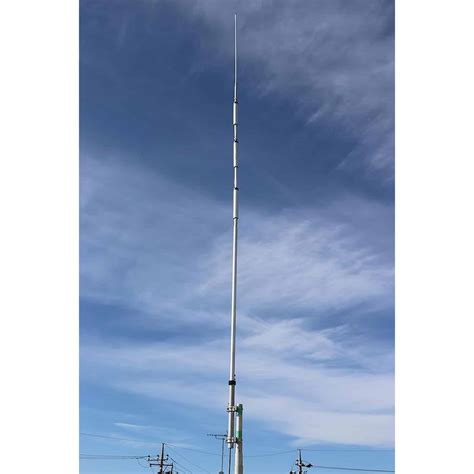

La instalación de antenas, especialmente para HF en entornos urbanos, puede ser un desafío debido a las dimensiones requeridas, que aumentan con la disminución de la frecuencia. Una antena para la banda de 40 metros, por ejemplo, puede superar los 20 metros de longitud.

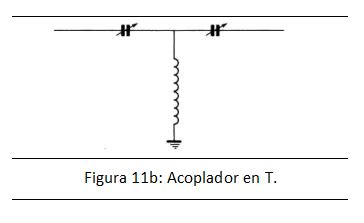

El sintonizador de antena (tuner) juega un papel crucial en la protección de la etapa de potencia del equipo frente a variaciones de ROE (Relación de Onda Estacionaria), manteniendo la impedancia requerida de 50 Ohmios. Sin embargo, un sintonizador interno tiene limitaciones y no funcionará si la ROE es superior a 3:1. Para valores de ROE más altos, se requiere un sintonizador externo con un rango más amplio. Es importante entender que un sintonizador no crea potencia; simplemente adapta la impedancia. Intentar adaptar una ROE muy alta con una antena inadecuada resultará en pérdidas significativas de potencia, disipadas en forma de calor.
La elección del cable coaxial también es un factor importante, con una variedad de precios y materiales disponibles según el presupuesto y las frecuencias de uso.
En resumen, la elección de un equipo HF, ya sea base o móvil, implica considerar diversos aspectos técnicos, desde la instalación eléctrica hasta la selección de antenas y sintonizadores. Acudir a un radio club o a un colega experimentado puede proporcionar una orientación invaluable.
Conclusión Parcial
La radiocomunicación, ya sea a través de equipos HF o VHF, sigue siendo un medio esencial para la comunicación en diversas industrias y situaciones. Desde los primeros radios hasta los modernos sistemas digitales y PoC, existe una amplia gama de tecnologías adaptadas a distintas necesidades. La comprensión de los principios fundamentales de frecuencia, canal y la consideración de características como la calidad de audio, la duración de la batería y las tecnologías de seguridad son cruciales para tomar decisiones informadas y garantizar una comunicación efectiva y segura.
