El mundo de las telecomunicaciones y la transmisión de señales depende en gran medida de la integridad y el rendimiento de los cables. Dentro de este ecosistema, el cable coaxial desempeña un papel fundamental, y sus diversas configuraciones están diseñadas para optimizar la transmisión de datos y evitar interferencias. Uno de estos componentes especializados es el separador mensajero de coaxial, un elemento crucial que combina las funcionalidades de un cable coaxial con la resistencia estructural de un mensajero de acero. Este artículo explorará en detalle la construcción, las características y las aplicaciones de este tipo de cable, desglosando cada una de sus partes para comprender su importancia en el panorama de las comunicaciones.
Estructura del Conductor Central: La Base de la Señal

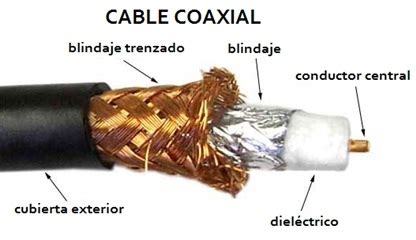

En el corazón de cualquier cable coaxial se encuentra el conductor central, responsable de transportar la señal eléctrica. En el caso del separador mensajero de coaxial que nos ocupa, este conductor está fabricado de CCS sólido, lo que significa "Core de Acero Recubierto de Cobre" (Copper-Clad Steel). La especificación indica un 21% de contenido de cobre, lo que sugiere un equilibrio entre la conductividad del cobre y la resistencia y el menor costo del acero.
El conductor es de tipo sólido, a diferencia de los conductores trenzados, lo que puede ofrecer una mayor estabilidad mecánica y una menor atenuación en ciertas frecuencias. El tamaño del conductor se especifica como AWG 18, una medida estándar en la industria de cables que define su diámetro y capacidad de transporte de corriente. El diámetro del conductor es de 1.02 mm, con una tolerancia de ±0.005 mm, asegurando una alta precisión dimensional que es vital para la consistencia de la impedancia del cable.
La temperatura nominal de 75°C indica la temperatura máxima a la que el conductor puede operar de forma continua sin degradación. La tensión nominal de 30V especifica el voltaje máximo que el aislamiento circundante puede soportar de forma segura. Estas especificaciones son fundamentales para garantizar la seguridad y la fiabilidad del cable en su entorno operativo.
Aislamiento del Conductor: Protegiendo la Integridad de la Señal
Rodeando al conductor central se encuentra la capa de aislamiento, cuya función principal es mantener el conductor central separado del blindaje y prevenir la fuga de la señal. En este separador mensajero de coaxial, el material de aislamiento es Espuma de PE (Polietileno Expandido). La espuma de PE es una opción popular en cables coaxiales de alta calidad debido a su baja constante dieléctrica, lo que resulta en una menor atenuación de la señal y una mayor velocidad de propagación.
El espesor promedio del aislamiento es de 1.775 mm, una medida que contribuye significativamente a la impedancia característica del cable, un parámetro crítico para la transmisión de señales de alta frecuencia. El diámetro del aislamiento es de 4.57 mm, de nuevo con una tolerancia ajustada de ±0.01 mm, lo que subraya la importancia de la precisión en la fabricación para mantener la uniformidad del cable. La naturaleza espumosa del PE ayuda a reducir la cantidad de material sólido, lo que a su vez disminuye la constante dieléctrica y mejora el rendimiento de alta frecuencia.
Protección y Blindaje: Defensas contra Interferencias
La protección contra interferencias electromagnéticas (EMI) y la retención de la señal son funciones esenciales de un cable coaxial. Este cable incorpora múltiples capas de blindaje para lograr una protección superior.
La Protección/foil 1 es una lámina de aluminio unida con un área de cobertura del 100%. Esto significa que la lámina de aluminio rodea completamente el aislamiento, proporcionando una barrera continua contra las interferencias externas. La unión de la lámina al sustrato (generalmente un plástico) evita que se agriete o se rompa durante la instalación o el uso.
Complementando la lámina, se encuentra un trenzado (Al-alambre 0.12 mm) con un 60% de cobertura. El trenzado de aluminio proporciona una segunda capa de blindaje, especialmente efectiva contra frecuencias más bajas. La combinación de una lámina continua y un trenzado con una cobertura significativa ofrece una protección robusta contra una amplia gama de interferencias. El diámetro del alambre del trenzado (0.12 mm) es un factor que influye en la flexibilidad y la eficacia del blindaje.
La Protección 2 es otra lámina de aluminio bondada, esta vez con un 100% de cobertura. Esta segunda lámina de aluminio, unida y cubriendo completamente el cable, refuerza aún más el blindaje, asegurando una atenuación mínima de la señal y una excelente protección contra el ruido electromagnético. La presencia de dos capas de blindaje (lámina-trenzado-lámina) es indicativa de un cable diseñado para aplicaciones exigentes donde la integridad de la señal es primordial.
El Mensajero: Soporte Estructural Integrado
Una característica distintiva de este cable es la inclusión de un mensajero. El mensajero es un cable de soporte independiente, generalmente de acero, que se integra con el cable coaxial para proporcionar resistencia a la tracción adicional. En este caso, el mensajero es de acero galvanizado, lo que significa que está recubierto de zinc para protegerlo contra la corrosión, un factor crucial para la durabilidad en exteriores.
El mensajero tiene una área de cobertura del 100%, lo que implica que está presente a lo largo de toda la longitud del cable. Su propósito es permitir que el cable se suspenda o se tienda sin que la tensión recaiga sobre el conductor central o las capas de blindaje, que son más sensibles. Esto es particularmente importante en instalaciones aéreas donde el cable está expuesto a cargas de viento, hielo y su propio peso. El mensajero absorbe la mayor parte de estas tensiones, prolongando la vida útil del cable coaxial y manteniendo su rendimiento eléctrico.
Chaqueta Exterior: Protección Final y Durabilidad
La capa exterior del cable, conocida como chaqueta, protege todas las capas internas de los daños físicos, la abrasión, la humedad y las condiciones ambientales. En este separador mensajero de coaxial, la chaqueta está fabricada de PVC (Cloruro de Polivinilo). El PVC es un material común y versátil para chaquetas de cables, que ofrece una buena resistencia a la intemperie y a la abrasión, así como propiedades de aislamiento eléctrico.
El tamaño del eje de madera se especifica como 340 * 150 * 230 * 0.9, lo que probablemente se refiere a las dimensiones del carrete en el que se suministra el cable (largo, ancho, alto y grosor del eje), indicando la presentación comercial del producto. El espesor promedio de la chaqueta es de 0.90 mm, una medida que proporciona una protección adecuada sin añadir un volumen excesivo al cable.
fabricación cable coaxial
Aplicaciones y Consideraciones de Diseño
La combinación de un cable coaxial de alta calidad con un mensajero de acero integrado hace que este tipo de cable sea ideal para una variedad de aplicaciones, especialmente aquellas que requieren instalación al aire libre o en entornos donde la resistencia mecánica es un factor importante.
- Instalaciones Aéreas de Redes de Televisión por Cable (CATV): El mensajero soporta el peso del cable y la tensión causada por el viento y el hielo, permitiendo que el cable coaxial transmita señales de televisión y datos de manera fiable a través de largas distancias en postes.
- Redes de Telecomunicaciones Exteriores: Para la distribución de señales de internet, telefonía y otras comunicaciones en áreas suburbanas y rurales, donde la infraestructura aérea es común.
- Sistemas de Vigilancia y Cámaras de Seguridad: En instalaciones donde las cámaras deben ser montadas en exteriores y conectadas a través de cables coaxiales, el mensajero proporciona el soporte necesario.
- Aplicaciones Industriales: En entornos industriales donde los cables pueden estar expuestos a condiciones adversas y requieren una mayor robustez.
La elección de materiales como el CCS para el conductor central, la espuma de PE para el aislamiento, las múltiples capas de blindaje de aluminio y el mensajero de acero galvanizado, junto con una chaqueta de PVC, demuestra un diseño enfocado en el rendimiento, la durabilidad y la fiabilidad. Cada componente juega un papel específico en asegurar que la señal se transmita de forma limpia y eficiente, mientras que la estructura general del cable puede soportar las exigencias del entorno operativo. La especificación de tolerancias ajustadas en las dimensiones del conductor y el aislamiento es un testimonio de la ingeniería de precisión necesaria para fabricar cables que cumplan con los estándares de rendimiento eléctrico, como una impedancia característica de 75 ohmios, crucial para la mayoría de las aplicaciones de radiofrecuencia.
El diseño de este separador mensajero de coaxial es un ejemplo de cómo la ingeniería de materiales y el diseño de estructuras se combinan para crear soluciones de cableado que no solo transmiten datos, sino que también resisten las fuerzas del entorno. La integración del mensajero directamente en la construcción del cable simplifica la instalación, ya que no se requiere un cable mensajero separado que deba ser acoplado al cable coaxial. Esto puede resultar en una instalación más rápida y un menor costo general del sistema.
La especificación 1000FT / carrete indica la longitud estándar en la que se suministra el cable, una medida común en la industria para facilitar la gestión de inventario y la planificación de instalaciones. Esta longitud permite cubrir tramos significativos sin necesidad de empalmes, lo que a su vez minimiza las posibles fuentes de pérdida de señal o puntos de fallo.
En resumen, el separador mensajero de coaxial es un componente de ingeniería sofisticado diseñado para aplicaciones que demandan tanto la transmisión de señales de alta calidad como una resistencia estructural superior. Su construcción multicapa, que incluye un conductor CCS, aislamiento de espuma de PE, un sistema de blindaje robusto y un mensajero de acero galvanizado, lo convierte en una solución fiable y duradera para una amplia gama de escenarios de telecomunicaciones y transmisión de datos.
