El mundo de las redes de telecomunicaciones y de datos se sustenta en una infraestructura física robusta y estandarizada. Entre los componentes más fundamentales de esta infraestructura se encuentran los cables de par trenzado, particularmente los de tipo UTP (Unshielded Twisted Pair) y STP (Shielded Twisted Pair). La correcta elección y utilización de estos cables, regida por normativas establecidas por organismos como la TIA (Telecommunications Industry Association), es crucial para garantizar un rendimiento óptimo, la fiabilidad y la escalabilidad de las redes. Este artículo profundiza en las características intrínsecas de los cables UTP y STP, así como en los estándares TIA que definen su aplicación.
El Cable UTP: Versatilidad y Eficiencia
El cable UTP, o par trenzado sin blindaje, es el tipo de cable más comúnmente utilizado en redes de área local (LAN) debido a su coste efectivo, facilidad de instalación y flexibilidad. Su diseño se basa en pares de hilos de cobre, cada par trenzado entre sí. Este trenzado es un elemento clave, ya que ayuda a reducir la interferencia electromagnética (EMI) de fuentes externas y la diafonía (crosstalk) entre los pares adyacentes. Cuanto mayor sea la densidad del trenzado, mejor será la supresión de estas interferencias, lo que se traduce en una mayor capacidad para soportar velocidades de transmisión de datos más altas.

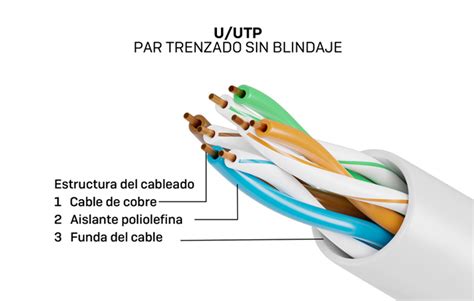

La estructura básica de un cable UTP consiste en múltiples pares de hilos de cobre aislados. Cada par está trenzado con un número específico de vueltas por pulgada. La cantidad de pares en un cable UTP puede variar, siendo los más comunes los cables de cuatro pares, que soportan las velocidades más elevadas requeridas por las aplicaciones de red modernas. Los colores de los hilos dentro de cada par suelen seguir un código de colores estandarizado para facilitar la identificación y conexión correcta.
Las características de los diferentes tipos de cables existentes, incluyendo los UTP, varían significativamente en cuanto a su capacidad de transmisión y resistencia a las interferencias. La norma EIA/TIA 568 es la principal referencia en cuanto a cableado estructurado, y dentro de ella, se definen distintas categorías de cables UTP, cada una con especificaciones de rendimiento mejoradas. Estas categorías, como Cat5e, Cat6, Cat6A, Cat7 y Cat8, están diseñadas para soportar diferentes anchos de banda y velocidades de datos, desde los 100 Mbps hasta los 40 Gbps y superiores.
La elección de la categoría de cable UTP adecuada depende directamente de los requisitos de la red. Por ejemplo, para redes que soportan voz, pero no datos de alta velocidad, un cable de menor categoría podría ser suficiente. Sin embargo, para aplicaciones que demandan un alto rendimiento, como la transmisión de vídeo de alta definición, el almacenamiento en red o las redes empresariales complejas, se requieren categorías superiores que garanticen un ancho de banda suficiente y minimicen la pérdida de señal. La capacidad de transmitir datos hasta 16 Mbps o incluso mucho más, es una característica que ha evolucionado drásticamente con la introducción de categorías más avanzadas.
El Cable STP: Protección Adicional contra Interferencias

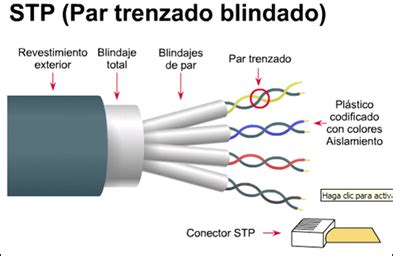

A diferencia del UTP, el cable STP (Shielded Twisted Pair) incorpora una capa de blindaje adicional para proteger los pares de hilos contra interferencias electromagnéticas y de radiofrecuencia (RFI). Este blindaje puede presentarse en diversas formas: una lámina metálica alrededor de cada par individual, una malla metálica alrededor de todos los pares, o una combinación de ambos. El blindaje proporciona una defensa superior contra el ruido externo, lo que permite que los cables STP operen de manera más fiable en entornos con altos niveles de interferencia electromagnética, como fábricas, hospitales o áreas cercanas a equipos de alta potencia.
Si bien el STP ofrece una mayor protección, también presenta algunas desventajas en comparación con el UTP. Su instalación suele ser más compleja y costosa debido a la necesidad de un correcto aterrizaje (grounding) del blindaje para que sea efectivo. Además, los cables STP tienden a ser más rígidos y gruesos, lo que puede dificultar su manejo y enrutamiento en espacios reducidos. A pesar de estas consideraciones, en aplicaciones donde la integridad de la señal es primordial y las interferencias son un problema significativo, el cable STP es la opción preferida.
Estándares TIA: La Base de la Interoperabilidad
La Telecommunications Industry Association (TIA) es un organismo de normalización que desarrolla y mantiene estándares para la industria de las telecomunicaciones. En el ámbito del cableado, el estándar más influyente es la serie TIA-568, que define los requisitos para el cableado estructurado en edificios comerciales. Este estándar aborda diversos aspectos, incluyendo los tipos de cables permitidos, la terminación, las distancias máximas, las pruebas de rendimiento y la topología del cableado.
La norma EIA/TIA 568-B y su sucesora, la TIA-568-C (y posteriores revisiones), establecen las especificaciones para diferentes categorías de cables UTP y STP. Estas categorías, como se mencionó anteriormente, definen el rendimiento máximo que un cable puede ofrecer en términos de frecuencia (ancho de banda) y velocidad de transmisión de datos. Por ejemplo, la categoría Cat6A (Advanced Category 6) está diseñada para soportar frecuencias de hasta 500 MHz y velocidades de 10 Gigabit Ethernet (10 Gbps) a distancias de hasta 100 metros.
Las normativas para los cables UTP y STP, como las que se encuentran en la norma EIA/TIA 568-B y 568A, son fundamentales para asegurar la interoperabilidad entre equipos de diferentes fabricantes. Al adherirse a estos estándares, los fabricantes de cables, conectores y equipos de red garantizan que sus productos funcionarán de manera conjunta de forma fiable. La TIA también publica otros estándares relacionados, como la TIA-569, que trata sobre los Pathways and Spaces (caminos y espacios), y la TIA-606, que se refiere a la administración y etiquetado de la infraestructura de cableado.
La utilización de cableado estructurado conforme a las normativas TIA no solo asegura el rendimiento actual de la red, sino que también sienta las bases para futuras actualizaciones y expansiones. Una infraestructura bien diseñada y certificada según estos estándares es una inversión a largo plazo que minimiza los problemas de conectividad y optimiza la eficiencia operativa.
Consideraciones para Centros de Datos (Data Centers)
Los centros de datos (DC) son entornos de alta densidad y criticidad donde la fiabilidad y el rendimiento del cableado son de suma importancia. El estándar ANSI/TIA-942, editado en 2005 y con revisiones periódicas, proporciona un marco integral para el diseño y la instalación de cableado estructurado en centros de datos. Si bien se trata de una normativa de origen USA, su influencia es global.
La TIA-942 clasifica los centros de datos según sus niveles de fiabilidad, conocidos como TIER, que van del TIER I al TIER IV. Estos niveles se basan en la redundancia de los componentes y la capacidad de mantener el funcionamiento de los datos críticos durante interrupciones planificadas. Por ejemplo, un centro de datos TIER III permite interrupciones planificadas sin interrupción del funcionamiento de los datos críticos, gracias a múltiples accesos de energía y refrigeración por un solo encaminamiento activo. Un TIER IV, por otro lado, cuenta con múltiples pasos de corriente y rutas de enfriamiento, incluyendo componentes redundantes, para garantizar la máxima disponibilidad.
Para los cableados de cobre en centros de datos, la TIA-942 recomienda el empleo de cables de categoría Cat6 (como mínimo) y Cat6A apantallados. Esto se debe a la necesidad de soportar altas velocidades y minimizar las interferencias en un entorno con una gran concentración de equipos electrónicos. Asimismo, se suprime la limitación tradicional de 100 metros para ciertos tipos de cableados, permitiendo mayor flexibilidad en el diseño.

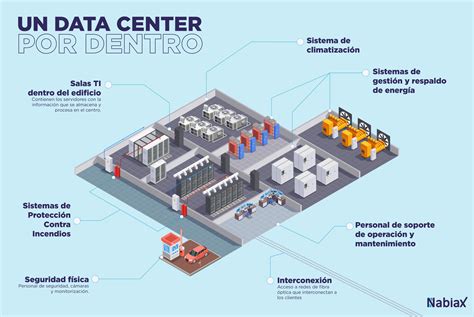

La organización de los entornos de un centro de datos se ha reestructurado en la TIA-942, incluyendo tres tipos de áreas principales: MDA (Main Distribution Area), IDA (Intermediate Distribution Area) y HDA (Horizontal Distribution Area), además de una ZDA (Optional Zone Distribution Area). Algunas de estas áreas pueden requerir cableados supletorios para conectar de manera eficiente los equipos.
En cuanto a las fibras ópticas, la TIA-942 reserva la utilización de fibras multimodo a los tipos OM3 y OM4 (con núcleo de 50/125 micrómetros), y equipos con emisores LASER de 850 nm. Estas especificaciones aseguran la transmisión de datos a altas velocidades y a distancias adecuadas dentro del centro de datos.
COFITEL, como proveedor de soluciones de cableado, ofrece una gama completa de productos y servicios para diseñadores e instaladores, asegurando que las instalaciones cumplan con las más exigentes normativas, incluyendo las de centros de datos.
Perturbaciones de la Transmisión y su Mitigación
Las perturbaciones de la transmisión son fenómenos que degradan la calidad de la señal eléctrica o luminosa que viaja por un cable. Los tipos más comunes son la atenuación, la diafonía (crosstalk), el ruido externo (EMI/RFI) y los ecos.
- Atenuación: Es la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Se mide en decibelios (dB) por cada unidad de longitud (por ejemplo, dB/100m). Los cables de mayor categoría y los de fibra óptica presentan menor atenuación a altas frecuencias.
- Diafonía (Crosstalk): Ocurre cuando la señal de un par de hilos interfiere con la señal de otro par cercano dentro del mismo cable. El trenzado de los pares en los cables UTP y STP ayuda a minimizar este efecto. Los estándares TIA especifican límites estrictos para la diafonía, como el NEXT (Near-End Crosstalk) y el FEXT (Far-End Crosstalk).
- Ruido Externo (EMI/RFI): Las interferencias electromagnéticas y de radiofrecuencia provienen de fuentes externas, como motores eléctricos, iluminación fluorescente o equipos de radio. El blindaje en los cables STP es fundamental para proteger contra estas interferencias.
- Ecos: Son reflejos de la señal que ocurren debido a impedancias inconsistentes en el cable o en las conexiones. Los conectores y terminaciones de alta calidad, así como el cumplimiento de los estándares de impedancia, ayudan a minimizar los ecos.
Para mitigar estas perturbaciones, se emplean diversas técnicas y tecnologías:
- Trenzado de Pares: Como se ha mencionado, el trenzado es la primera línea de defensa contra la diafonía y el ruido.
- Blindaje (Shielding): El blindaje en los cables STP proporciona una barrera física contra las interferencias externas.
- Categorías de Cable Avanzadas: Las categorías superiores de cable UTP y STP están diseñadas con tolerancias más estrictas y materiales de mayor calidad para mejorar el rendimiento en presencia de interferencias.
- Conectores de Calidad: El uso de conectores que cumplan con los estándares TIA y que estén correctamente instalados es crucial para mantener la integridad de la señal.
- Instalación Adecuada: Evitar doblar los cables en ángulos agudos, mantener una distancia adecuada de fuentes de interferencia eléctrica y utilizar conductos de protección son prácticas esenciales.
COMO ELIMINAR RUIDO EN LOS CABLES, CABLES BALANCEADOS como funcionan?
La correcta comprensión de estas perturbaciones y la aplicación de las soluciones adecuadas, guiadas por los estándares TIA, son esenciales para construir redes de comunicación fiables y de alto rendimiento. La evolución constante de las tecnologías de red exige que la infraestructura de cableado se mantenga a la par, asegurando que la transmisión de voz, datos y vídeo sea lo más clara y rápida posible. La norma eia tia 568-b y 568a, junto con sus revisiones, continúan siendo la piedra angular para lograr estos objetivos.
