Sensores de Temperatura y Humedad RFID: Características y Aplicaciones Innovadoras

La tecnología de Identificación por Radiofrecuencia (RFID) ha emergido como una herramienta transformadora en el ámbito empresarial, redefiniendo la forma en que las compañías optimizan sus procesos y aseguran la integridad de sus operaciones. Desde la gestión de inventarios en tiempo real hasta el control absoluto de activos, el RFID abre un abanico de posibilidades sin precedentes. En este contexto, la integración de sensores de temperatura y humedad en las etiquetas RFID representa un avance significativo, permitiendo una monitorización ambiental detallada y continua, especialmente en aplicaciones donde las condiciones de medición son restringidas o el uso de baterías convencionales no es viable.

Fundamentos de la Tecnología RFID

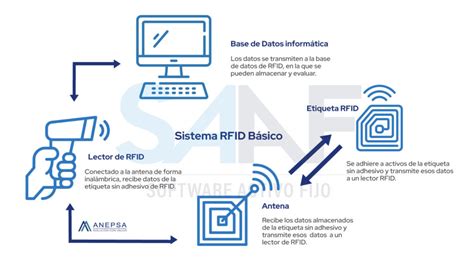

La Identificación por Radiofrecuencia (RFID) es una tecnología que permite la identificación única de objetos mediante ondas de radio, con la capacidad de captar la información de cientos de objetos simultáneamente. Un sistema RFID funcional se compone de tres elementos esenciales: una antena RFID, un lector RFID y una etiqueta RFID. El lector RFID actúa como el "cerebro" del sistema, enviando una señal a la antena para que emita ondas de radiofrecuencia. Cuando estas ondas alcanzan una etiqueta RFID, esta se activa y devuelve los datos almacenados en su interior a la antena. Esta capacidad de identificar y rastrear objetos individuales o lotes de artículos sin necesidad de visión directa aporta un valor incalculable a las empresas, permitiéndoles un control exhaustivo de sus productos. Por ejemplo, una empresa que utiliza cajas plásticas para la gestión logística puede hacer que cada caja sea única mediante RFID, asegurando su identificación constante y rastreando su movimiento de entrada y salida de diversas instalaciones.

Componentes Clave de un Sistema RFID

Para comprender el funcionamiento de los sistemas RFID, es crucial examinar sus componentes de hardware. Un sistema RFID configurado correctamente puede alcanzar ratios de lectura del 100%.

• Lectores RFID: Son los encargados de alimentar las etiquetas y los tags a través de las antenas. Durante este proceso, capturan, decodifican y transmiten los datos al software correspondiente para su interpretación. Existen diversos tipos de lectores RFID para cubrir todos los segmentos de aplicación.

  • Lectores RFID USB: Ideales para aplicaciones sencillas que no requieren prestaciones tecnológicas avanzadas. Se utilizan comúnmente en almacenes, líneas de producción, tiendas, centros médicos y eventos deportivos.
  • Lectores Fijos: Son los más habituales en entornos industriales, logísticos o de producción. Pueden incluir antenas internas o puertos para antenas externas, ampliando su área de cobertura. Los lectores más avanzados pueden controlar múltiples antenas e incluso multiplexores.
  • Lectores Portátiles: Dispositivos de mano que ofrecen una gran flexibilidad de uso.

• Antenas RFID: Crean un campo de acción tridimensional alrededor de sí mismas, conocido como haz, patrón de radiación o bulbo. La antena es un componente pasivo que convierte la señal del lector en ondas de radiofrecuencia.

  • Antenas para Suelo: Diseñadas para ser ubicadas en el suelo, permiten la lectura de todo lo que pasa por encima de ellas.
  • Tipos de Polarización: La polarización lineal (horizontal o vertical) requiere una alineación específica con la etiqueta, mientras que la polarización circular permite leer etiquetas en diversas orientaciones, siendo ideal para aplicaciones donde la colocación de la etiqueta no se puede controlar.

• Etiquetas RFID (Tags): Son el elemento más popular y central de la tecnología RFID. Generalmente, consisten en un chip (circuito integrado) y una antena, alojados en un soporte.

  • Chip (Circuito Integrado): Almacena la información y puede ser de solo lectura, escritura única o lectura/escritura.
  • Soporte (Sustrato): Material que une el chip y la antena, típicamente de plástico.
  • Tipos de Etiquetas:
    • Tags Pasivos: No poseen fuente de energía propia y se activan al recibir energía del lector. Son más pequeños, económicos y fáciles de implementar. Suelen tener un condensador integrado para el suministro de energía.
    • Tags Activos: Cuentan con una batería propia, lo que aumenta ligeramente su tamaño pero les confiere un radio de alcance mucho mayor, de varios cientos de metros. Son más fiables y eficientes en entornos difíciles como con presencia de metal o agua.
    • Tags Semipasivos (Semiactivos o Asistidos por Batería): Poseen una fuente de alimentación propia para alimentar el microchip, pero la transmisión de la señal al lector se realiza mediante la energía de radiofrecuencia reflejada, similar a las etiquetas pasivas. Ofrecen una fiabilidad comparable a las activas con un rango operativo similar al de las pasivas.

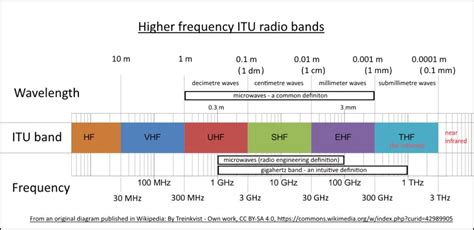

Frecuencias RFID

Existen diversos sistemas RFID que se diferencian por la frecuencia utilizada y sus aplicaciones:

• Ultra-alta Frecuencia (UHF): Opera en el rango de 860 MHz a 960 MHz, permitiendo lecturas a distancias superiores a 12 metros. Es la tecnología más utilizada en la industria y logística. En UHF, se emplea el estándar EPC Gen2 / ISO 18000-6C (RAIN RFID).
• Alta Frecuencia (HF): Opera a 13.56 MHz, con un alcance de lectura de 10 cm a 1 metro. Los estándares comunes son ISO/IEC 14443 y 15693.
• Baja Frecuencia (LF): Opera en el rango de 125 kHz a 134 kHz, con un alcance de lectura corto de aproximadamente 10 cm.
• Near Field Communication (NFC): Aunque opera en 13.56 MHz como HF, su menor potencia (inferior a 15 mA) limita su rango de lectura a 10-20 cm. Se utiliza para pagos móviles y autenticación de productos.

Sensores de Temperatura y Humedad Integrados en RFID

La convergencia de la tecnología RFID con sensores ambientales abre nuevas fronteras en la monitorización y el control de procesos críticos. Un ejemplo destacado es el sensor de humedad HTS-221 de STMicroelectronics, que opera con un rango de humedad entre el 20% y el 80% de Humedad Relativa (rH), con una precisión de ±4.5% rH.

El tag RFID con sensor de humedad y temperatura, como el HygroFenix, está diseñado para operar sin baterías, lo que elimina la necesidad de mantenimiento y expansión de la vida útil, y permite su integración en entornos donde las baterías están desaconsejadas o el acceso para su reemplazo es restringido. Estos dispositivos están disponibles en diversos tamaños y diseños de antena, optimizados para su funcionamiento en la banda UHF (860-960 MHz). La distancia de lectura de estos tags sensores pasivos es de aproximadamente 1.5 metros, y pueden ser embebidos en una amplia variedad de materiales, incluyendo plásticos y cemento, sin afectar significativamente su rendimiento.

Aplicaciones de Sensores RFID de Temperatura y Humedad

La capacidad de monitorizar temperatura y humedad de forma remota y sin baterías es particularmente valiosa en sectores como:

• Industria Alimentaria: La elaboración, empaquetado y almacenaje de productos alimentarios requieren un control estricto de las condiciones ambientales para garantizar la frescura, seguridad y calidad del producto. Los sensores RFID permiten un seguimiento continuo de la temperatura y humedad a lo largo de toda la cadena de suministro, desde la producción hasta el punto de venta. Esto es crucial para prevenir el deterioro, la proliferación de microorganismos y asegurar el cumplimiento de normativas. La monitorización en tiempo real puede alertar sobre desviaciones críticas, permitiendo acciones correctivas inmediatas para evitar pérdidas.
• Cadena de Suministro y Logística: La optimización de la cadena de suministro es un objetivo primordial para muchas empresas. La tecnología RFID, combinada con sensores de temperatura y humedad, agiliza la identificación y captura de datos, mejorando los tiempos de trabajo y reduciendo costes operativos. Las industrias logísticas, de distribución y de almacenaje obtienen una ventaja competitiva significativa al poder rastrear no solo la ubicación de los productos, sino también sus condiciones ambientales. Esto es especialmente importante para el transporte de mercancías sensibles como productos farmacéuticos, químicos o componentes electrónicos que pueden verse afectados por fluctuaciones de temperatura o humedad. El seguimiento continuo previene daños y asegura la integridad de la carga.
• Sector Sanitario: La aplicación de la tecnología RFID en el sector sanitario está en constante crecimiento. Los sensores de temperatura y humedad son vitales para el almacenamiento y transporte de medicamentos, vacunas y muestras biológicas, que a menudo requieren condiciones de refrigeración o control de humedad muy precisas. La monitorización continua y la trazabilidad completa garantizan la eficacia y seguridad de estos productos críticos. La capacidad de registrar y almacenar valores de proceso, como la temperatura, en componentes en movimiento o en ubicaciones de difícil acceso, es una gran ventaja.
• Industria 4.0 e Internet de las Cosas (IoT): El rápido avance de la Industria 4.0 y el IoT ha impulsado el desarrollo de sistemas inteligentes que conectan productos a la red e interactúan con el consumidor final. Las etiquetas RFID sensoras se integran perfectamente en este ecosistema, proporcionando datos ambientales en tiempo real que pueden ser analizados para optimizar procesos, predecir fallos y mejorar la experiencia del usuario. La capacidad de recopilar datos sin contacto desde interiores sellados o lugares inaccesibles es una característica clave para estas aplicaciones.

Características y Consideraciones Técnicas

Al seleccionar o diseñar un sistema RFID con sensores de temperatura y humedad, varios factores deben ser considerados:

• Precisión del Sensor: La precisión del sensor de humedad (±4.5% rH) y el rango de medición son fundamentales para la fiabilidad de los datos. La precisión del sensor de temperatura también es crucial, especialmente en aplicaciones farmacéuticas o alimentarias donde las tolerancias son muy estrictas.
• Rango de Lectura: La distancia de lectura del tag sensor (aproximadamente 1.5 metros para tags pasivos) puede variar según la frecuencia, la potencia del lector, el diseño de la antena y el entorno.
• Materiales y Entorno: El metal y el agua pueden afectar principalmente a las lecturas en UHF. Para mitigar esto, se utilizan tags "on-metal", espaciadores, antenas específicas y ajustes de potencia. La capacidad de embeber tags en plásticos o cemento amplía significativamente sus aplicaciones.
• Tamaño y Diseño de Antena: La disponibilidad de diferentes tamaños y diseños de antena permite adaptar el tag a la aplicación requerida, optimizando el rendimiento y la integración.
• Coste y Volumen: El coste de los sistemas RFID varía según el volumen de producción, el entorno de aplicación y el nivel de integración. Para una adopción masiva, la reducción de costes de los chips y etiquetas es un factor clave.
• Seguridad de Datos: Los sistemas RFID pueden incorporar medidas de seguridad como contraseñas, kill/lock, cifrado y control de accesos en el software para proteger la información transmitida.
• Integración de Software: Las plataformas de software RFID capturan datos dinámicamente y en tiempo real, controlando movimientos físicos de mercancías, contenedores, personas y activos retornables sin intervención humana. La integración con sistemas empresariales existentes (ERP, WMS) se realiza mediante APIs y conectores, asociando identificadores únicos (EPCs) a artículos, lotes o pedidos, y sincronizando movimientos.

El Futuro de los Sensores RFID Integrados

La evolución continua de la tecnología RFID, impulsada por el Internet de las Cosas (IoT) y la Industria 4.0, promete un futuro con sistemas de identificación y monitorización cada vez más sofisticados y asequibles. La electrónica imprimible está facilitando el desarrollo de etiquetas RFID sensoras de bajo coste, fabricadas en sustratos plásticos flexibles. Estas etiquetas integran sensores de temperatura, humedad, presión, luz, campos magnéticos, e incluso sensores químicos para la detección de gases como el oxígeno.

La capacidad de fabricar estos dispositivos mediante técnicas de impresión como la inyección de tinta o la serigrafía, abre la puerta a la producción masiva y a la integración de sensores directamente en las etiquetas, eliminando la necesidad de componentes electrónicos discretos y reduciendo el tamaño y coste de las soluciones. La investigación en cosechado de energía (energy harvesting) también está permitiendo el desarrollo de etiquetas RFID que se autoabastecen de energía, ya sea a través de pequeñas placas solares o de la propia energía de radiofrecuencia, incrementando aún más su autonomía y rango operativo.

Estas innovaciones están redefiniendo la trazabilidad y el control de calidad en innumerables industrias, proporcionando información detallada sobre las condiciones de los productos en cada etapa de su ciclo de vida. Desde el empaquetado inteligente que monitoriza la frescura de los alimentos hasta los sistemas de logística que garantizan la integridad de los productos farmacéuticos, los sensores de temperatura y humedad integrados en RFID están transformando la manera en que interactuamos y gestionamos el mundo físico.
