Rangos de Frecuencia UHF: Una Exploración Profunda de sus Aplicaciones y Características

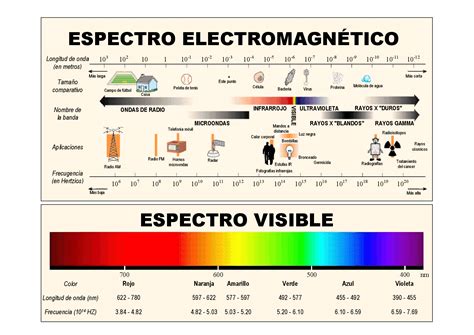

La banda de Frecuencia Ultra Alta (UHF), un segmento vital del espectro electromagnético, abarca un rango de frecuencias que se extiende desde los 300 megahercios (MHz) hasta los 3 gigahercios (GHz). Esta porción del espectro es fundamental para una miríada de tecnologías modernas, desde la televisión que llega a nuestros hogares hasta las redes inalámbricas que nos conectan globalmente. Las frecuencias UHF se caracterizan por su longitud de onda corta, lo que se traduce en antenas y equipos de transmisión y recepción más compactos, una ventaja significativa en el diseño de dispositivos tecnológicos. Su capacidad para penetrar obstáculos, como edificios y estructuras, las hace particularmente valiosas en entornos urbanos densamente poblados y en interiores.

Definición y Características Fundamentales de las Frecuencias UHF

En esencia, las frecuencias UHF se refieren a las ondas de radio que operan dentro del rango de 300 MHz a 3 GHz. Este segmento del espectro electromagnético es el pilar de numerosas aplicaciones tecnológicas debido a sus propiedades únicas. Una de las características más notables de las señales UHF es su capacidad para atravesar obstáculos sólidos con una eficacia superior a la de las frecuencias más bajas, como las de la banda de Muy Alta Frecuencia (VHF). Esta propiedad de penetración es crucial en entornos donde las líneas de visión directas no son siempre factibles.

La longitud de onda corta asociada con las frecuencias UHF es directamente proporcional a su alta frecuencia. Esta relación es fundamental porque determina el tamaño físico de las antenas. Con longitudes de onda más cortas, las antenas pueden ser significativamente más pequeñas, lo que facilita la miniaturización de dispositivos de comunicación. Por ejemplo, las antenas para equipos UHF pueden ser tan pequeñas como unas pocas micras en el caso de las etiquetas RFID, o de unos pocos centímetros para otros dispositivos.

Además de su capacidad de penetración y el tamaño reducido de las antenas, las frecuencias UHF ofrecen un ancho de banda considerablemente mayor en comparación con otras bandas de frecuencia. Este mayor ancho de banda permite la transmisión de volúmenes de datos mucho más grandes, lo que es esencial para aplicaciones que requieren altas velocidades de transferencia, como las redes Wi-Fi y la telefonía móvil avanzada.

La propagación de las ondas UHF se ve influenciada por varios factores ambientales. La humedad atmosférica, por ejemplo, puede absorber parcialmente la energía de la onda de radio, atenuando la intensidad de la señal, especialmente en transmisiones a larga distancia. Los efectos de esta atenuación aumentan con la frecuencia; por lo tanto, las señales UHF tienden a degradarse más por la humedad que las bandas de menor frecuencia como la VHF. Sin embargo, las frecuencias UHF pueden aprovechar las condiciones de "ducto troposférico", donde las variaciones de temperatura en la atmósfera pueden crear canales que guían las ondas de radio a distancias inusualmente largas.

La Ecuación de Atenuación y la Interacción con Materiales

Un aspecto crucial de las frecuencias UHF es cómo interactúan con diferentes materiales. La capacidad de penetración de una señal UHF específica no es un valor absoluto, sino que depende de las propiedades electromagnéticas del material a través del cual se transmite. Dos parámetros clave que definen esta interacción son la constante dieléctrica y la conductividad del material.

La constante dieléctrica de un material indica su capacidad para almacenar energía eléctrica cuando se somete a un campo eléctrico, y su conductividad describe cuán fácilmente las cargas eléctricas pueden moverse a través de él. Para las frecuencias UHF, los materiales con una constante dieléctrica alta y una baja conductividad tienden a atenuar la señal menos en comparación con materiales que poseen alta conductividad.

La relación entre estos parámetros y la atenuación de la señal se puede aproximar mediante la siguiente ecuación:

$ \text{Atenuación} \approx \frac{1}{2} \times \text{Constante Dieléctrica} \times \text{Conductividad} $

Esta ecuación subraya la importancia de comprender las propiedades de los materiales para predecir y optimizar la propagación de las señales UHF en diversos entornos. Por ejemplo, en la construcción, el tipo de materiales utilizados en las paredes de un edificio puede afectar significativamente la calidad de la señal Wi-Fi o de comunicaciones móviles dentro de sus instalaciones.

Usos Comunes de las Frecuencias UHF

La versatilidad y las características únicas de las frecuencias UHF las han convertido en la base de una amplia gama de aplicaciones tecnológicas que utilizamos a diario.

Televisión y Radiodifusión

Uno de los usos más conocidos y extendidos de las frecuencias UHF son los canales de televisión, tanto a nivel local como nacional. Las señales de televisión digital y analógica a menudo se transmiten en este rango de frecuencia. Según la región, los canales de televisión UHF pueden ocupar frecuencias que varían, por ejemplo, en España, se utilizan frecuencias entre 470 MHz y 790 MHz, con una disposición específica para dejar libre el rango de 790-862 MHz para tecnologías más nuevas como 4G y 5G.

Telefonía Móvil y Comunicaciones Inalámbricas

Las frecuencias UHF son fundamentales para la operación de la telefonía móvil. Los servicios celulares utilizan estas frecuencias para transmitir tanto datos como voz, permitiendo la comunicación bidireccional entre dispositivos y torres de telefonía. La norma DCS18010 para telefonía móvil, por ejemplo, opera a 1800 MHz, una frecuencia dentro del rango UHF.

Las redes Wi-Fi también hacen un uso extensivo de las frecuencias UHF. Las redes que operan en la banda de 2.4 GHz, que se encuentra dentro del espectro UHF, son muy comunes y pueden soportar velocidades de conexión significativas, a menudo superando los 600 Mbps, aunque esto depende de factores como la interferencia y la distancia al punto de acceso. Las redes Wi-Fi de 5 GHz también operan dentro del rango UHF.

Comunicaciones de Emergencia y Seguridad Pública

Los servicios de emergencia, como la policía, los bomberos y las unidades médicas de emergencia, dependen en gran medida de las frecuencias UHF para sus comunicaciones críticas. Estas frecuencias permiten una comunicación fiable y rápida entre los equipos en el terreno y los centros de mando, incluso en entornos urbanos complejos o durante situaciones de crisis. La capacidad de penetración de las señales UHF es especialmente valiosa en estos escenarios.

Internet de las Cosas (IoT)

Las frecuencias UHF se explotan ampliamente en el ámbito del Internet de las Cosas (IoT). Su capacidad para transmitir datos de manera eficiente en áreas densamente pobladas y su compatibilidad con dispositivos de bajo consumo las hacen ideales para conectar una gran cantidad de sensores y dispositivos inteligentes.

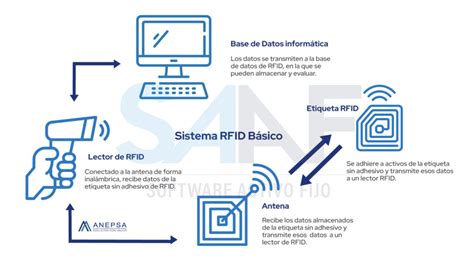

Identificación por Radiofrecuencia (RFID)

La identificación de productos utilizando la banda de frecuencia UHF, típicamente entre 860 y 960 MHz, es un ejemplo fascinante de cómo estas frecuencias se aplican en sistemas de identificación y seguimiento. Los "tags" RFID que operan en esta banda utilizan antenas de dimensiones muy pequeñas y potencias de emisión bajas, a menudo no superiores a 200μW, lo que demuestra la eficiencia de estas frecuencias en aplicaciones específicas.

Radioafición

En el mundo de la radioafición, las bandas UHF son comúnmente utilizadas para establecer conexiones de comunicación locales a regionales. También pueden emplearse en el funcionamiento de satélites de radioaficionados, conocidos como "satélites Oscar".

Comparativa: UHF vs. VHF

La elección entre frecuencias UHF y VHF a menudo depende del entorno operativo y los requisitos específicos de la comunicación.

Ventajas de la UHF

• Capacidad de Penetración de Obstáculos: Las ondas UHF son más cortas y, por lo tanto, tienen una mayor capacidad para superar obstáculos como edificios, rocas y árboles en comparación con las ondas VHF. Esto las hace ideales para entornos urbanos e interiores.
• Mayor Ancho de Banda: Las frecuencias UHF ofrecen un mayor ancho de banda, lo que permite la transmisión de mayores volúmenes de datos y, por ende, velocidades de comunicación más rápidas.
• Equipos Compactos: La longitud de onda más corta de las señales UHF permite el uso de antenas y equipos más pequeños y manejables.
• Menor Interferencia en Ciertas Condiciones: Aunque susceptibles a la interferencia en general, en entornos densamente poblados, la capacidad de penetración de UHF puede ayudar a reducir la interferencia de señales externas que no logran atravesar obstáculos.

Ventajas de la VHF

• Mayor Alcance en Línea de Vista: Las señales VHF, con su longitud de onda más larga, tienden a viajar distancias más considerables en condiciones de línea de vista directa, lo que las hace adecuadas para áreas rurales o terrenos abiertos donde los obstáculos son mínimos.
• Menor Atenuación por Humedad: Las señales VHF son menos susceptibles a la atenuación causada por la humedad atmosférica en comparación con las señales UHF.
• Menor Consumo de Energía para Alcance Similar: Para cubrir la misma distancia en línea de vista, los transmisores VHF a menudo requieren menos energía que los UHF.

En resumen, la VHF es generalmente mejor para zonas abiertas y exteriores, mientras que la UHF es superior para zonas urbanas e interiores. La elección óptima para una empresa o aplicación específica requiere un análisis detallado de sus necesidades de comunicación y los desafíos del entorno operativo.

La Banda UHF en la Aviación

En el ámbito de la aviación, las frecuencias UHF desempeñan un papel crucial en la seguridad y eficiencia de las comunicaciones. El subrango de 225 MHz a 400 MHz del espectro UHF está específicamente destinado a usos aeronáuticos.

Técnicas y Aplicaciones en Aviación

• Comunicaciones Aire-Tierra: Las frecuencias UHF permiten una comunicación clara y rápida entre las aeronaves y las estaciones terrestres de control de tráfico aéreo.
• Redes de Comunicaciones Tácticas: En el ámbito militar, las frecuencias UHF son esenciales para mantener comunicaciones tácticas seguras y eficientes entre aeronaves.
• Enlaces de Datos: Facilitan el intercambio de información crítica, como datos meteorológicos, actualizaciones de vuelo y otra información relevante para la navegación y seguridad.

Un ejemplo notable es la frecuencia de 243 MHz, que se utiliza como canal de emergencia para comunicaciones de socorro y ayuda en aviación, garantizando una vía de comunicación vital en situaciones críticas.

Las propiedades de propagación de las frecuencias UHF sobre el nivel del mar son ventajosas para la aviación, ya que pueden atravesar la atmósfera terrestre con una atenuación mínima, lo que las hace idóneas para comunicaciones tanto a corto como a largo alcance.

Regulación y Asignación de Frecuencias UHF

El uso del espectro radioeléctrico, incluidas las frecuencias UHF, está estrictamente regulado por organismos nacionales e internacionales para evitar interferencias entre los distintos servicios y garantizar un uso eficiente.

Organismos Reguladores

A nivel internacional, la Unión Internacional de Telecomunicaciones (UIT) juega un papel fundamental en la regulación y asignación del espectro radioeléctrico. A nivel nacional, cada país cuenta con sus propias entidades reguladoras. Por ejemplo:

• En Europa, el Instituto Europeo de Normas de Telecomunicaciones (ETSI) establece normativas, como la norma EN 302 208 para la tecnología RFID.
• En España, el Boletín Oficial del Estado (BOE) publica disposiciones como la Orden IET/787/2013, que aprueba el cuadro nacional de atribución de frecuencias.
• En América, la Comisión Federal de Comunicaciones (FCC) de EE. UU., la CRTTC de Canadá y la ANATEL de Brasil son algunos de los organismos que regulan el uso de estas frecuencias, estableciendo bandas de uso local y potencias de emisión permitidas, como los 4 vatios PIRE comúnmente utilizados en la banda de 902 a 928 MHz.

Estas regulaciones son esenciales para garantizar la coexistencia armónica de diversos servicios, desde la televisión y la telefonía móvil hasta las comunicaciones de emergencia y los sistemas RFID.

Tabla de Canales y Frecuencias UHF Comunes

La siguiente tabla ilustra la asignación de algunas frecuencias UHF a diversas aplicaciones, aunque estas asignaciones pueden variar según la región y las regulaciones locales:

Es importante destacar que las frecuencias utilizadas para la televisión abierta en algunos países pueden incluir rangos como 54-72 MHz y 76-88 MHz (VHF bajo), así como 174-216 MHz (VHF alto), y rangos específicos dentro del espectro UHF.

Limitaciones de las Frecuencias UHF

A pesar de sus numerosas ventajas, las frecuencias UHF presentan ciertas limitaciones que deben ser consideradas:

• Susceptibilidad a la Interferencia: Debido a su uso generalizado y a su corto alcance, las frecuencias UHF pueden ser más susceptibles a la interferencia de otras señales que operan en bandas cercanas.
• Limitación en Áreas Rurales y de Gran Extensión: Para cubrir grandes distancias en áreas rurales o con poca infraestructura, las frecuencias UHF pueden no ser tan efectivas como las frecuencias VHF, que tienen un alcance en línea de vista más amplio.
• Consumo de Energía: Los dispositivos que operan en UHF, especialmente aquellos que requieren una transmisión de alta potencia o un procesamiento de datos complejo, pueden consumir más energía. Esto es un factor crítico a considerar en el diseño de dispositivos portátiles y alimentados por batería.
• Pérdida de Señal en Distancias Largas y Obstáculos: Aunque penetran obstáculos mejor que las VHF, las señales UHF experimentan una mayor pérdida de señal en distancias largas y a través de múltiples obstáculos densos, lo que limita su alcance efectivo en comparación con frecuencias más bajas.

La gestión eficiente del espectro UHF, la optimización de las antenas y el desarrollo de tecnologías de modulación avanzadas son cruciales para superar estas limitaciones y maximizar el potencial de esta banda de frecuencia esencial.
