Entendiendo las Rosetas RJ11: Conexiones Esenciales para la Comunicación

El mundo de las telecomunicaciones está lleno de conectores y cables, a menudo con nombres técnicos que pueden resultar confusos. Uno de los más comunes, especialmente en entornos domésticos y de oficinas pequeñas, es el conector RJ11. Pero, ¿para qué sirve exactamente una roseta RJ11? Este artículo profundiza en la naturaleza, funcionalidad, ventajas y diferencias de este omnipresente conector, desentrañando su papel en nuestras vidas digitales y analógicas.

¿Qué es un Conector RJ y Por Qué es Importante?

RJ es la abreviatura de "Registered Jack" (conector registrado), un término que se utiliza para describir los conectores estándar para diversas interfaces telefónicas y de datos. Estos conectores son la columna vertebral de muchas de nuestras comunicaciones diarias, asegurando que los dispositivos se conecten de manera fiable y eficiente a las redes telefónicas y de datos. Los conectores RJ se utilizan ampliamente en líneas telefónicas, Ethernet, RDSI (Red Integrada de Servicios Digitales) y otros campos de la comunicación. Su estandarización ha permitido una interoperabilidad global, haciendo que la conexión de dispositivos sea un proceso sencillo y predecible.

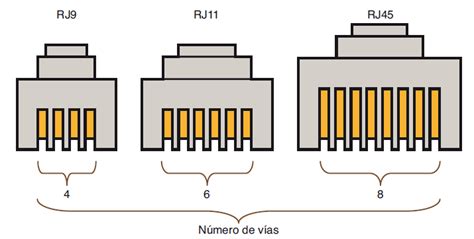

La familia de conectores RJ incluye varios tipos, cada uno diseñado para un propósito específico. Entre los más comunes se encuentran el RJ11 y el RJ45. Mientras que el RJ45 es el caballo de batalla de las redes Ethernet modernas, el RJ11 ha sido durante mucho tiempo el estándar para las conexiones telefónicas.

El Corazón de la Comunicación Telefónica: El Conector RJ11

El conector RJ11 es muy similar en apariencia al RJ45, pero con diferencias cruciales en su diseño interno y aplicación. La principal característica distintiva del RJ11 es que, aunque a menudo se refiere a un conector modular de 6 pines (6P6C), en la práctica, solo utiliza cuatro de esos pines (6P4C), o a veces solo dos (6P2C) para conexiones telefónicas básicas. Los dos pines centrales son los que transportan las señales de voz, actuando como el canal principal para nuestras conversaciones telefónicas.

Este conector es la interfaz que permite conectar teléfonos fijos, módems analógicos (incluyendo aquellos utilizados para el acceso telefónico a Internet en el pasado) y máquinas de fax a la línea telefónica. Su diseño compacto y su facilidad de uso lo han convertido en una opción predominante durante décadas.

Características Físicas del Conector RJ11

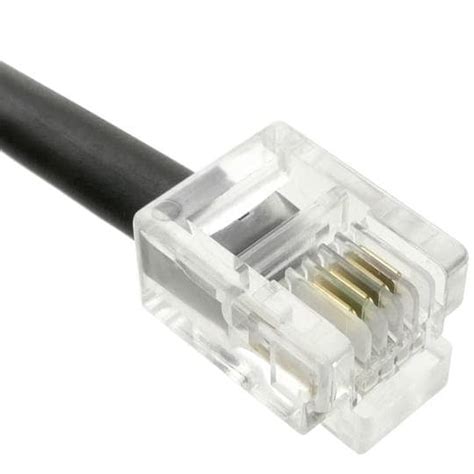

Imagina un pequeño enchufe rectangular con un clip en la parte superior para asegurar la conexión. Esa es la forma típica de un conector RJ11. Mide aproximadamente 9.65 mm de ancho y 6.35 mm de alto. A pesar de su tamaño reducido, es capaz de transmitir las señales eléctricas necesarias para la comunicación de voz.

Los conectores RJ11 suelen estar compuestos de plástico duradero, con contactos metálicos chapados en oro para los pines. Estos contactos son esenciales para asegurar una conexión eléctrica limpia y fiable. La robustez de estos materiales garantiza que el conector pueda soportar enchufes y desenchufes repetidos sin un desgaste significativo, aunque en comparación con conectores más robustos como el RJ45, los conectores RJ11 tienden a desgastarse más rápido con el uso repetido.

Configuración de Pines y Transmisión de Señales

La configuración de pines más común para un conector RJ11 es 6P4C (6 posiciones, 4 contactos). Los dos pines centrales (a menudo referidos como pines 3 y 4) son los que transportan las señales de "anillo" y "punta", que son fundamentales para el funcionamiento de un teléfono analógico. Cuando conectas un teléfono mediante un cable RJ11, se establece un circuito eléctrico. Tu voz se convierte en señales eléctricas que viajan a través de estos cables, permitiendo la comunicación a través de la línea telefónica.

Si bien el conector RJ11 puede insertarse físicamente en una interfaz RJ45, no funcionan conjuntamente de manera óptima. La razón principal es la diferencia en el número de contactos y la forma en que están diseñados para transmitir señales. Forzar esta conexión puede dañar la interfaz RJ45 del equipo.

Usos Comunes y Aplicaciones del RJ11

La versatilidad del conector RJ11, aunque limitada en comparación con estándares más modernos, lo ha mantenido relevante en diversas aplicaciones:

• Conexiones Telefónicas: Esta es la función primordial del RJ11. Es el conector estándar para teléfonos fijos en hogares y oficinas, permitiendo la conexión directa a la línea telefónica principal. Cada vez que utilizas tu teléfono doméstico, es muy probable que un conector RJ11 esté desempeñando un papel crucial.
• Máquinas de Fax: Antes de la era del correo electrónico y la mensajería instantánea, las máquinas de fax eran esenciales para la transmisión de documentos. Estos dispositivos también utilizan conectores RJ11 para conectarse a la línea telefónica y enviar o recibir faxes.
• Módems Analógicos: Durante la era de Internet de acceso telefónico, los conectores RJ11 fueron la puerta de entrada a la World Wide Web. Conectaban los módems a las líneas telefónicas, permitiendo la transmisión de datos a velocidades que hoy consideraríamos extremadamente lentas (típicamente hasta 56 Kbps). Muchos módems DSL también utilizan conectores RJ11 para su conexión a la línea telefónica, integrando convenientemente los servicios de voz y datos.
• Sistemas Telefónicos de Voz sobre IP (VoIP): Aunque los sistemas VoIP más modernos a menudo emplean conectores RJ45 para conexiones de red, algunos teléfonos VoIP más antiguos o modelos específicos pueden utilizar conectores RJ11 para su conexión a la red local o directamente a la infraestructura de voz.

Ventajas y Desventajas del Conector RJ11

Como cualquier tecnología, el RJ11 presenta una serie de ventajas que explican su longevidad, pero también limitaciones que han llevado a su sustitución en aplicaciones de alta velocidad.

Ventajas Notables:

• Bajo Costo: Los conectores RJ11 son relativamente económicos de fabricar y, por lo tanto, de adquirir. Esto los hace ideales para aplicaciones a gran escala, especialmente en sistemas telefónicos domésticos y entornos de pequeñas oficinas donde el presupuesto es una consideración importante.
• Facilidad de Instalación: El proceso de instalación de un conector RJ11 es simple y directo. No requiere herramientas complejas para completar la conexión, lo que permite que los usuarios los instalen y mantengan por su cuenta con relativa facilidad.
• Fuerte Compatibilidad: El RJ11 es un estándar de conector de línea telefónica ampliamente utilizado en el mundo. Esto asegura una alta compatibilidad con la mayoría de los equipos y sistemas telefónicos existentes, garantizando su universalidad en el ámbito de la telefonía analógica.
• Compacto y Ligero: Los conectores RJ11 son pequeños, fáciles de enchufar y desenchufar, y ahorran espacio. Son perfectos para necesidades de cableado en espacios limitados, como detrás de escritorios o en paneles de conexión de teléfonos.
• Cableado Simple: Normalmente, los conectores RJ11 utilizan una configuración de 2 o 4 hilos, lo que simplifica el proceso de cableado y reduce la complejidad de la instalación.
• Fiabilidad para la Comunicación de Voz: El conector RJ11 está optimizado para la transmisión de voz, ofreciendo una buena calidad de sonido para aplicaciones de telefonía cuando se utiliza con líneas telefónicas analógicas.
• Durabilidad para Uso Previsto: Puede soportar enchufes y desenchufes repetidos sin un desgaste significativo, siempre y cuando se use dentro de sus especificaciones.

Desventajas Significativas:

• Ancho de Banda Limitado: Los conectores RJ11 admiten velocidades de datos significativamente más bajas en comparación con los conectores modernos. Esto los hace inadecuados para Internet de alta velocidad o los requisitos modernos de comunicación de datos.
• Menos Pines, Menos Versatilidad: Con solo 4 o 6 pines, los conectores RJ11 limitan el número de pares de señales que pueden manejar. Esto los hace menos versátiles que los conectores RJ45 (que tienen 8 pines) para operaciones con gran cantidad de datos.
• Obsolescencia para Datos: Con la llegada de las transmisiones de banda ancha, fibra óptica e inalámbricas, los conectores RJ11 se han vuelto obsoletos para las tareas de transmisión de datos más importantes. Su uso se ha relegado principalmente a los sistemas telefónicos heredados.
• Casos de Uso Limitados: Están diseñados principalmente para la comunicación de voz y datos básicos. Carecen de compatibilidad con redes Ethernet o sistemas de comunicación digital avanzados.
• Interferencia Eléctrica: El diseño de los conectores RJ11, junto con sus cables, puede hacerlos más vulnerables a las interferencias eléctricas, especialmente en distancias más largas, lo que puede afectar la calidad de la señal.
• Sin Blindaje Frecuente: Los cables RJ11 a menudo carecen de blindaje, lo que los hace más susceptibles a las interferencias electromagnéticas (EMI), particularmente en entornos ruidosos, lo que puede afectar la calidad de la conexión.

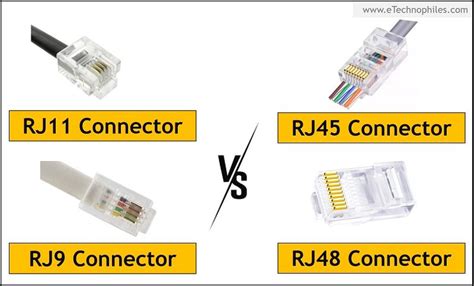

RJ11 vs. RJ45 vs. Otros Conectores: Un Contraste Fundamental

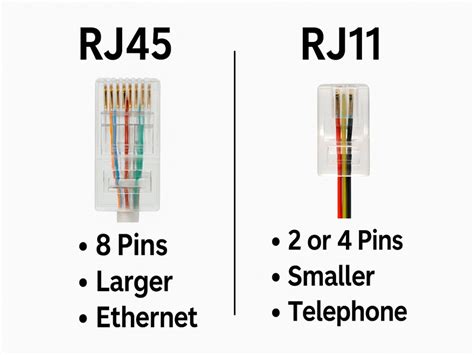

La confusión entre RJ11 y RJ45 es común debido a su apariencia similar. Sin embargo, sus diferencias son fundamentales y determinan su aplicación.

Mientras que el RJ11 es el estándar para las líneas telefónicas analógicas, el RJ45 es el estándar para las redes de datos digitales. Los conectores RJ45 son más grandes, de forma cuadrada y tienen ocho pines, lo que los hace ideales para redes Ethernet, teléfonos IP y cables de red. Permiten la transmisión de datos digitales estables a través de cables de par trenzado a velocidades mucho más altas.

Existen otros conectores en la familia RJ, como el RJ12 y el RJ14. El RJ12, similar al RJ11 en tamaño, utiliza los seis pines (6P6C) y puede soportar configuraciones telefónicas más complejas o de varias líneas. El RJ14 también se utiliza en sistemas telefónicos y puede manejar dos líneas telefónicas.

Instalación y Solución de Problemas de Conectores RJ11

La instalación de un conector RJ11 suele implicar el uso de herramientas específicas para asegurar una conexión robusta.

Herramientas Necesarias:

• Pelacables: Para retirar la cubierta exterior del cable telefónico.
• Herramienta de Engarzado RJ11: Una herramienta especializada que presiona los contactos metálicos del conector sobre los hilos del cable, creando una conexión eléctrica segura.
• Conector RJ11: El propio enchufe modular.

Guía Paso a Paso (Simplificada):

1. Preparar el Cable: Pela cuidadosamente la funda exterior del cable telefónico, exponiendo los hilos internos.
2. Ordenar los Hilos: Desenrolla y ordena los hilos internos según el código de colores estándar para la configuración deseada (por ejemplo, los dos hilos centrales para una línea telefónica simple).
3. Insertar en el Conector: Introduce los hilos ordenados en las ranuras correspondientes del conector RJ11. Asegúrate de que el aislamiento de cada hilo llegue hasta la base del conector.
4. Engarzar la Conexión: Utiliza la herramienta de engarzado para presionar firmemente los contactos del conector sobre los hilos. Esto fijará el cable y establecerá la conexión eléctrica.
5. Probar: Conecta el cable a un teléfono o módem y verifica si hay tono de marcación o conexión a Internet.

Solución de Problemas Comunes:

Si experimentas problemas con una conexión RJ11, aquí tienes algunos pasos sencillos:

• Verifica la Conexión Física: Asegúrate de que el conector esté firmemente enchufado en la toma del dispositivo y en la toma de pared. A menudo, una conexión suelta es la causa del problema.
• Inspecciona el Cable: Busca signos de daño físico en el cable, como cortes, torceduras o desgaste excesivo. Las mascotas o los electrodomésticos como las aspiradoras pueden ser causas comunes de daños en los cables.
• Prueba con Otro Cable: Si sospechas que el cable está dañado, prueba a usar otro cable RJ11 en buen estado.
• Prueba con Otro Dispositivo: Si es posible, prueba el cable y la toma con un teléfono o módem diferente para aislar el problema.
• Verifica la Toma de Pared: Si todos los demás componentes parecen estar en orden, el problema podría residir en la toma de pared o en el cableado interno de la instalación.

Conclusión sobre el RJ11

Aunque el mundo de las comunicaciones ha avanzado hacia velocidades de datos más rápidas y tecnologías inalámbricas, el humilde conector RJ11 sigue siendo una parte esencial de nuestra infraestructura de telecomunicaciones, particularmente en lo que respecta a la telefonía tradicional. Su bajo costo, facilidad de uso y fiabilidad para la transmisión de voz lo han asegurado un lugar en la historia de la tecnología. Comprender su función y sus limitaciones nos permite apreciar la complejidad y la evolución de las redes que conectan nuestro mundo.
