El cable coaxial es un componente fundamental en el mundo de las telecomunicaciones, especialmente en lo que respecta a las antenas transmisoras. Su diseño único y sus propiedades eléctricas lo convierten en la opción predilecta para transportar señales de radiofrecuencia (RF) con mínima pérdida y máxima integridad. Desde la radiodifusión hasta las redes de telefonía móvil, el cable coaxial desempeña un papel crucial en la conexión entre la fuente de la señal y la antena, asegurando una transmisión eficiente y fiable.
Comprendiendo la Estructura del Cable Coaxial

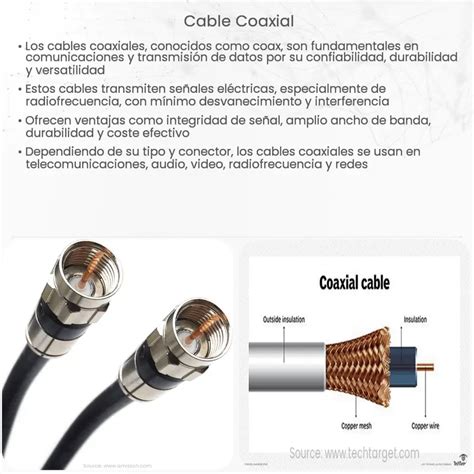

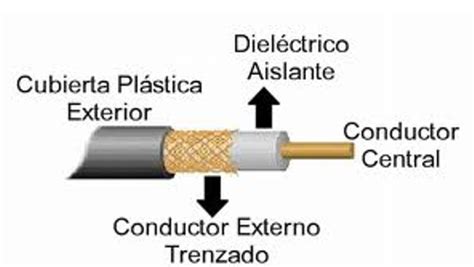

Un cable coaxial se caracteriza por su estructura concéntrica. En su núcleo se encuentra un conductor central, generalmente de cobre, encargado de transportar la señal eléctrica. Rodeando a este conductor, y eléctricamente aislado de él, se encuentra un material dieléctrico. Este material es esencial para mantener la distancia constante entre el conductor central y la siguiente capa conductora. La siguiente capa es una malla o blindaje conductor, que a menudo está trenzado o en forma de lámina, y su función principal es proteger la señal de interferencias externas y evitar que la señal interna se escape. Finalmente, todo el conjunto está recubierto por una cubierta exterior protectora, que puede variar en material y grosor según la aplicación y el entorno de instalación.
La impedancia característica de un cable coaxial, medida en ohmios (Ω), es un parámetro crítico. Para la mayoría de las aplicaciones de transmisión de radiofrecuencia, la impedancia estándar es de 50 Ω, mientras que para sistemas de televisión y video, se utiliza comúnmente 75 Ω. La elección de la impedancia correcta es vital para evitar reflejos de la señal y maximizar la transferencia de potencia.
La Gama de Cables Coaxiales Silex: Soluciones para Diversas Aplicaciones
La marca Silex ofrece una amplia y diversificada gama de cables coaxiales diseñados para satisfacer las demandas de una variedad de aplicaciones, desde las más convencionales hasta las más especializadas. Esta diversidad permite a los ingenieros y técnicos seleccionar la solución óptima para cada proyecto específico.
Cables Coaxiales Silex RG: La Base de las Comunicaciones
Los cables coaxiales Silex RG representan una línea de productos extensa y versátil. Estos cables están disponibles en configuraciones de 50 Ω y 75 Ω, lo que amplía su aplicabilidad a diferentes sistemas. Una característica destacada de la serie RG es su adaptabilidad a entornos de instalación, pudiendo ser fabricados tanto para uso en exterior como para interior. Además, Silex ofrece diversas opciones de cubiertas, incluyendo PE (polietileno), PVC (cloruro de polivinilo) y LSZH (baja emisión de humos y libre de halógenos). Estas cubiertas no solo protegen el cable de factores ambientales como la humedad y la radiación UV, sino que también cumplen con normativas de seguridad. La cobertura de apantallamiento, que supera el 95% según la norma MIL-C17, garantiza una excelente protección contra interferencias electromagnéticas, un factor crucial para la integridad de la señal en aplicaciones de TV, Radio y comunicaciones en general.
Cables Coaxiales Silex P LMR: Baja Atenuación y Alta Versatilidad
Similares en características a los cables RG, los cables Silex P LMR se distinguen por ser cables de baja atenuación de 50 Ω. Esta característica los hace excepcionalmente versátiles para aplicaciones en radiofrecuencia de telefonía móvil. Proporcionan un excelente rendimiento para aplicaciones de VHF/UHF o necesidades de alta potencia HF. Sin embargo, es importante notar que, debido a su conductor central sólido, no son cables excesivamente flexibles. Esto significa que pueden no ser la opción ideal para aplicaciones donde se requieren grandes ángulos de curvatura o instalaciones con radios de curvatura muy pronunciados.
Cables Coaxiales Foam 50Ω RF Silex: Optimizando la Transmisión
La línea de cables coaxiales Silex Foam 50Ω RF está diseñada para ofrecer un rendimiento superior en aplicaciones de radiofrecuencia, microondas y broadcast. Estos cables se presentan en dos variantes principales: Silexstd ® RF Low Density Foam Coaxial Cable (con conductor central de cobre corrugado) y Silexslt ® Low Density Foam Coaxial Cable (con conductor central de aluminio corrugado). Ambos utilizan una estructura dieléctrica de baja densidad (foam), lo que reduce significativamente la atenuación de la señal en comparación con los cables con dieléctrico sólido.
Las cubiertas disponibles son PE o Z (libre de halógenos, baja emisión de humos y resistentes al fuego), proporcionando opciones para diferentes requisitos de seguridad y durabilidad. Las características principales de estos cables incluyen: baja atenuación, lo que se traduce en una menor pérdida de señal a lo largo de la distancia; un alto grado de protección contra interferencias externas gracias a su robusto blindaje; bajo VSWR (Voltage Standing Wave Ratio), que indica una buena adaptación de impedancia y minimiza los reflejos de la señal; y una alta transmisión de potencia, permitiendo el paso de señales de mayor intensidad sin degradación.
Las aplicaciones de estos cables son amplias y abarcan la radiofrecuencia, microondas, broadcast, y la transmisión de señales de radio y TV. La elección entre cobre y aluminio para el conductor central dependerá de consideraciones de coste, peso y conductividad, aunque ambos ofrecen un rendimiento excepcional en estas categorías.
Cables Air Dielectric: La Máxima Eficiencia en Atenuación
Los cables Silex Air ® representan la vanguardia en tecnología de cables coaxiales para aplicaciones donde la mínima atenuación es un requisito indispensable. Estos cables están diseñados para ofrecer alta resistencia y flexibilidad, características que a menudo son difíciles de combinar en otros tipos de cables. La característica más distintiva de los cables dieléctricos en aire es su atenuación significativamente menor en comparación con los cables dieléctricos de FOAM. Esto se logra al reemplazar gran parte del material dieléctrico sólido o de espuma por aire, lo que reduce las pérdidas dieléctricas a niveles mínimos.
Si bien el material dieléctrico de aire puede ser más susceptible a la entrada de humedad y a la compresión, los diseños modernos de Silex Air ® incorporan características para mitigar estos problemas, ofreciendo al mismo tiempo una eficiencia de transmisión de señal inigualable. Son ideales para sistemas de larga distancia o para aplicaciones de alta frecuencia donde incluso la más mínima pérdida de señal puede tener un impacto significativo en el rendimiento general del sistema.
Cables Radiantes Silex: Comunicación en Entornos Desafiantes

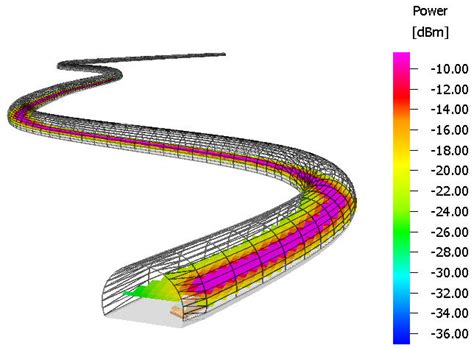

Los cables radiantes Silex, conocidos como SilexRdt ®, son una solución innovadora diseñada para funcionar como una gran antena en sí mismos. Su propósito principal es proporcionar comunicaciones en túneles y minas, abordando así la problemática de las áreas sin cobertura de radio. Estos cables son la solución ideal para garantizar la conectividad en entornos subterráneos o confinados donde las antenas convencionales no serían prácticas o efectivas.
Los cables radiantes Silex están disponibles en versiones de alta seguridad, libre de halógenos, baja emisión de humos y resistentes al fuego, lo que es crucial para la seguridad en minas y túneles. También existen versiones con cubierta de PE para aplicaciones menos críticas. La versatilidad de estos cables se evidencia en la amplia gama de frecuencias para las que están disponibles, incluyendo FM, PMR, TETRA, TETRAPOL, TDMA, GSM, PCN, DECT, UMTS, ISM, WLAN, y WIFI, cubriendo un espectro de 75 a 2700 MHz. Esta capacidad de transmisión en un amplio rango de frecuencias los convierte en una solución integral para la comunicación en infraestructuras lineales y complejas.
Soportes y fijaciones de cables radiantes para túneles y galerías
Consideraciones Clave al Seleccionar un Cable Coaxial
La elección del cable coaxial adecuado para una antena transmisora depende de una serie de factores interrelacionados. Comprender estos elementos es fundamental para asegurar la eficiencia, fiabilidad y longevidad del sistema de comunicaciones.
Atenuación: La Pérdida de Señal
La atenuación se refiere a la pérdida de potencia de la señal a medida que viaja a través del cable. Se mide en decibelios por cada 100 metros (dB/100m) y es un factor crítico, especialmente en sistemas de larga distancia o de alta frecuencia. Una atenuación menor significa que una mayor proporción de la potencia de la señal original llegará a la antena, lo que resulta en una transmisión más fuerte y clara. Los cables con dieléctrico de aire y los cables de espuma de baja densidad, como los Silex Air ® y Silex Foam 50Ω RF, ofrecen la menor atenuación.
Impedancia: La Adaptación Crucial
Como se mencionó anteriormente, la impedancia característica del cable debe coincidir con la impedancia del transmisor y de la antena. Las impedancias más comunes son 50 Ω y 75 Ω. Una desadaptación de impedancia puede provocar reflejos de la señal, lo que reduce la potencia transmitida y puede dañar el equipo transmisor.
Potencia Nominal: Soportando la Energía
Cada cable coaxial tiene una potencia nominal máxima que puede manejar sin sufrir daños o degradación de su rendimiento. Esta potencia depende de factores como el grosor del conductor central, el material del conductor y el tipo de dieléctrico. Las aplicaciones de alta potencia, como las estaciones de transmisión de radio o televisión, requieren cables con altas capacidades de potencia, como los que ofrecen los cables Silex Foam 50Ω RF.
Flexibilidad y Radio de Curvatura: Adaptándose al Entorno
La flexibilidad del cable es importante para la facilidad de instalación, especialmente en espacios reducidos o donde se requieren curvas pronunciadas. Los cables con conductor central sólido, como los Silex P LMR, son menos flexibles que aquellos con conductores centrales trenzados o con dieléctricos más blandos. El radio de curvatura mínimo especificado por el fabricante debe respetarse para evitar dañar el cable y afectar su rendimiento.
Blindaje y Protección contra Interferencias: Manteniendo la Integridad de la Señal
El blindaje del cable coaxial es fundamental para proteger la señal de interferencias electromagnéticas externas y para evitar que la señal del cable irradie hacia afuera. Un blindaje de alta calidad, como el que ofrecen los cables Silex RG con cobertura de apantallamiento >95%, es esencial en entornos con alta densidad de señales de radiofrecuencia o cerca de fuentes de ruido eléctrico.
Resistencia Ambiental: Durabilidad en el Tiempo
Para instalaciones en exteriores, el cable coaxial debe ser resistente a la radiación ultravioleta, la humedad, las fluctuaciones de temperatura y otros factores ambientales. Las cubiertas de PE y PVC ofrecen diferentes niveles de protección, mientras que las cubiertas LSZH proporcionan una ventaja adicional en términos de seguridad contra incendios debido a su baja emisión de humos y ausencia de halógenos.
La selección cuidadosa de un cable coaxial, considerando todos estos parámetros y las características específicas ofrecidas por marcas como Silex, es un paso indispensable para el éxito de cualquier sistema de antena transmisora. La inversión en el cable correcto se traduce directamente en una mejor calidad de señal, mayor fiabilidad y una vida útil prolongada del sistema.
