La implementación de redes inalámbricas eficientes y escalables es un desafío constante en el ámbito de las telecomunicaciones. Los radioenlaces, tanto punto a punto (PtP) como punto a multipunto (PtMP), juegan un papel crucial en la interconexión de ubicaciones de difícil acceso o donde el cableado tradicional resulta inviable o excesivamente costoso. Ubiquiti, un actor destacado en este sector, ofrece soluciones robustas y accesibles que permiten a profesionales y entusiastas configurar y gestionar redes inalámbricas complejas. Este artículo se adentra en el diagrama de un sistema Ubiquiti punto a multipunto, explorando sus componentes, principios de funcionamiento y consideraciones de instalación y configuración, utilizando como ejemplo equipos como el Nanobeam AC Gen2 y el Litebeam 5AC Gen2.
Fundamentos de los Radioenlaces Punto a Punto y Punto a Multipunto
Los radioenlaces profesionales son la espina dorsal de muchas infraestructuras de comunicación, permitiendo enlazar puntos estratégicos de manera rápida y flexible. Las operadoras de telefonía y otras empresas los emplean principalmente para unir dos estaciones base o para conectar una estación RNC (Radio Network Controller) con la MSC (Mobile Switching Center), entre otros escenarios.
Un enlace punto a punto (PtP) se caracteriza por la comunicación exclusiva entre dos antenas. Equipos como los radioenlaces Minilink o Melodies son ejemplos de esta configuración, donde una antena transmite y recibe datos únicamente de otra antena específica. Esta disposición es ideal para establecer un vínculo directo y dedicado entre dos ubicaciones.

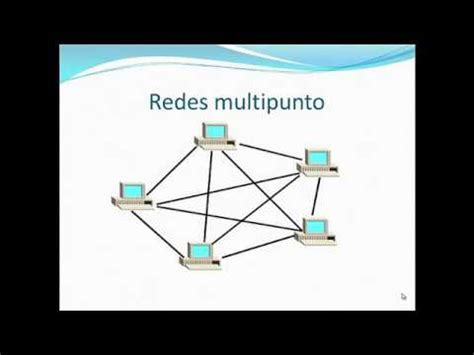

Por otro lado, un enlace punto a multipunto (PtMP) introduce una topología más compleja. En este modelo, una antena principal, o "cabecera", irradia una señal hacia múltiples antenas secundarias o "estaciones" distribuidas en diferentes ubicaciones. Este tipo de sistema es análogo a los puntos de acceso en redes Wi-Fi, pero a una escala y con un alcance generalmente mayores, permitiendo la conexión de varios terminales a una red centralizada. Ejemplos de sistemas PtMP en telefonía rural, como el Sistema Multiacceso Digital o el Alcatel 9800, encuentran su equivalente en los puntos de acceso de bajo coste de Ubiquiti, que facilitan la conexión de múltiples equipos a través de un terminal central que procesa la información de todos los dispositivos conectados.
Equipos Ubiquiti para Redes Punto a Multipunto: Nanobeam AC Gen2 y Litebeam 5AC Gen2
En el contexto educativo y para aplicaciones prácticas, equipos como el Ubiquiti Nanobeam AC Gen2 y el Ubiquiti Litebeam 5AC Gen2 ofrecen una excelente aproximación al funcionamiento de los radioenlaces profesionales. Estos dispositivos operan en la banda de 5 GHz, la misma banda de microondas utilizada en muchos radioenlaces profesionales, lo que los convierte en herramientas valiosas para el aprendizaje y la experimentación.
Ubiquiti Nanobeam AC Gen2: Diseño Integrado y Facilidad de Uso

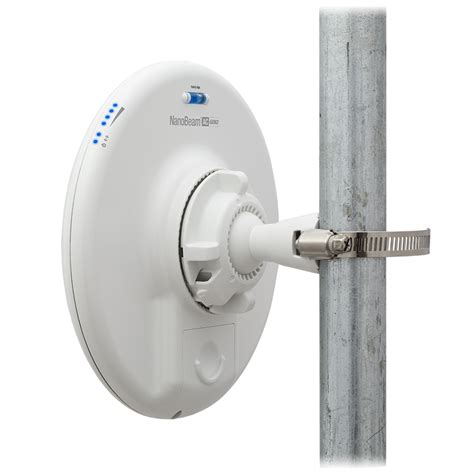

El Ubiquiti Nanobeam AC Gen2 es un equipo de bajo coste que destaca por su diseño integrado. Antes de su desembalaje, se presenta como una unidad compacta. Al abrir el embalaje, se encuentra una antena que incorpora el equipo de radio en la banda de 5 GHz, funcionando como una unidad ODU (Outdoor Unit) profesional. Junto a ella, se halla un módulo adicional que proporciona telealimentación (alimentación POE - Power over Ethernet), similar a cómo un cable coaxial RG-213 o similar opera en un enlace profesional. También se incluye un pequeño manual de instrucciones.
El módulo de datos y telealimentador, que cumple las funciones de una IDU (Indoor Unit), es un pequeño dispositivo que se conecta a la red eléctrica y a un switch. La antena del Nanobeam AC Gen2 presenta características notables para su instalación y alineación:
- LEDs de Indicador de Señal: En un lateral de la antena, una serie de LEDs indican el nivel y la calidad de la señal recibida.
- Nivel de Burbuja: Un pequeño nivel de burbuja en la parte trasera de la antena ayuda a garantizar la horizontalidad durante la instalación.
- Conexiones Ethernet: La parte posterior de la antena alberga una tapa de protección para el cable Ethernet de intemperie. Dispone de dos conectores Ethernet: uno principal para alimentación y datos, y un segundo para retransmitir la señal y la alimentación a otro equipo, facilitando la conexión en cascada o la alimentación de dispositivos adicionales.
- Mecanismo de Orientación: En la base donde se rosca el anclaje al mástil, una pestaña de presión permite desbloquear y ajustar la orientación y fijación de la antena.
Para la conexión entre la antena y el módulo de alimentación PoE, se utiliza un cable Ethernet de intemperie. Este cable, junto con la antena, conforma el material esencial para configurar un enlace PtP o PtMP, dependiendo del modo de operación seleccionado.
Montaje y Fijación del Nanobeam AC Gen2

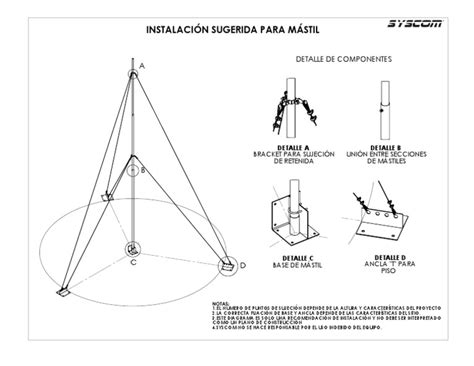

La correcta instalación física del equipo es fundamental para asegurar un enlace estable. El Nanobeam AC Gen2 está diseñado para ser montado en exteriores, sobre paredes o mástiles. Para que un enlace PtP funcione, es imprescindible mantener línea de vista (LOS - Line of Sight) entre las dos antenas. Los mástiles se utilizan para elevar las antenas por encima de obstáculos como edificios o árboles.
Los equipos Nanobeam incorporan un nivel de burbuja en su parte trasera para facilitar la orientación de las antenas y asegurar que ambas tengan la misma polarización.
La fijación de la antena al mástil se realiza típicamente con abrazaderas. Si bien las bridas de plástico pueden parecer una solución sencilla, no son recomendables para instalaciones en intemperie a largo plazo. Las bridas de plástico tienden a deteriorarse con la exposición a la intemperie, rompiéndose con el tiempo debido a factores como el viento, la radiación UV y las fluctuaciones de temperatura. Las instalaciones profesionales suelen emplear abrazaderas metálicas de acero inoxidable o galvanizadas, diseñadas específicamente para resistir las condiciones exteriores.
Para mástiles de menor diámetro, el soporte del Nanobeam se adapta bien, permitiendo una fijación segura. La documentación oficial de Ubiquiti, como la guía rápida del Nanobeam AC Gen2, proporciona detalles exhaustivos sobre el procedimiento de montaje.
Ubiquiti Litebeam 5AC Gen2: Modularidad y Flexibilidad

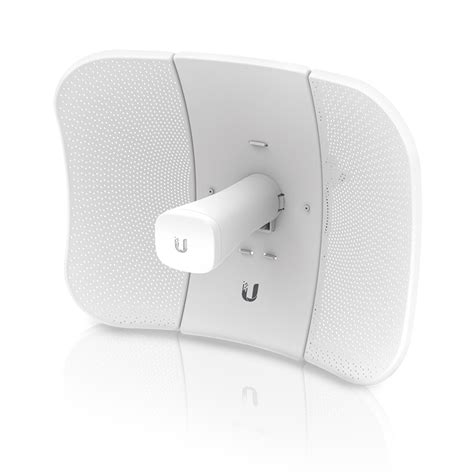

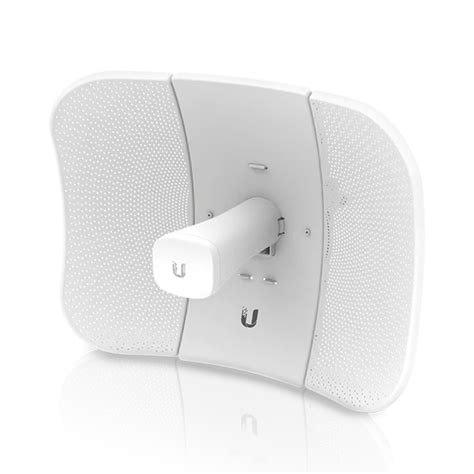

El Ubiquiti Litebeam 5AC Gen2 presenta una diferencia fundamental en su diseño: es una unidad de radio modular, compuesta por varias piezas, en contraste con la unidad hermética del Nanobeam. Al desembalar un Litebeam, se encuentran varios elementos, incluyendo el alimentador PoE, que suministra los 24 Vdc necesarios para el funcionamiento del iluminador, y la antena parabólica, que viene desmontada en tres partes.
El procedimiento de montaje, detallado en el manual del equipo, implica fijar el iluminador a la antena parabólica. Una vez ensamblado, el equipo debe ser telealimentado y orientado. La orientación debe priorizar la línea de vista (LOS) para evitar atenuaciones significativas de la señal que podrían impedir el establecimiento del enlace. Es crucial asegurar un "clearance" adecuado, equivalente a al menos tres zonas de Fresnel despejadas, en la zona donde puedan existir obstáculos.
Configuración y Gestión de Equipos Ubiquiti
La configuración de los equipos Ubiquiti, ya sean Nanobeam o Litebeam, requiere una aproximación metódica. Es recomendable realizar una instalación y configuración local inicial en un entorno controlado, como una oficina o aula, utilizando un switch para verificar la conectividad y el correcto funcionamiento de todos los cambios antes de la instalación definitiva en el emplazamiento final.
Radioenlace punto a punto con antenas Ubiquiti | Instalación, configuración y pruebas reales
Los pasos generales para la configuración incluyen:
- Configuración de la IP del Ordenador: Asignar una dirección IP manual al ordenador que se utilizará para la configuración, dentro del rango 192.168.1.x con una máscara de subred /24.
- Acceso y Configuración de los Equipos Ubiquiti: Acceder a cada equipo Ubiquiti individualmente a través de su interfaz web. Por defecto, los equipos del mismo modelo suelen compartir la misma dirección IP de fábrica (por ejemplo, 192.168.1.20). Por ello, es esencial modificar la dirección IP de cada equipo para evitar conflictos, asignando IPs dentro de una clase A, B o C privada. Durante esta fase, el ordenador de configuración debe tener una IP dentro de la misma subred.
- Verificación de Conectividad: Una vez configurada la IP y otros parámetros, comprobar que los equipos se comunican correctamente.
Si surgen problemas tras la instalación en el emplazamiento, es probable que no se deban a errores de configuración, sino a factores como la potencia de emisión mal ajustada o la falta de línea de vista.

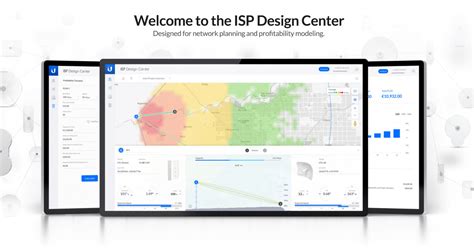

Para la gestión remota de estos dispositivos, Ubiquiti ofrece la aplicación UISP (Ubiquiti Internet Service Provider). Esta aplicación, disponible para teléfonos móviles, permite identificar los equipos Ubiquiti como dispositivos Wi-Fi y realizar una configuración básica e identificación.
La plataforma UniFi Network Controller de Ubiquiti, en su versión 7.5, también ha introducido funcionalidades mejoradas para la gestión de redes, incluyendo la medición instantánea de latencia y una supervisión de tráfico más detallada.
Parámetros Clave para un Enlace Operativo
El éxito de un radioenlace depende de la correcta configuración de varios parámetros. Uno de los más críticos es la distancia entre los puntos. Ajustar este valor en la configuración del dispositivo es fundamental para optimizar el rendimiento.
La calidad de la señal se mide en dBm (decibelios-milivatio). Los valores óptimos para establecer un enlace operativo suelen encontrarse entre -85 dBm y -65 dBm. Niveles inferiores a -85 dBm pueden provocar cortes en el enlace, mientras que valores superiores a -65 dBm indican un exceso de señal que puede causar un comportamiento anómalo en el dispositivo.
Para verificar la conectividad general del enlace, se puede utilizar la herramienta ping desde la consola de MS-DOS. Lanzar un ping a la dirección IP del propio dispositivo y a la del dispositivo remoto confirmará si hay comunicación entre ellos. Si se obtiene respuesta, el enlace está funcionando correctamente.
Aplicaciones Prácticas de los Radioenlaces Ubiquiti
Los radioenlaces punto a punto y punto a multipunto de Ubiquiti tienen una amplia gama de aplicaciones prácticas. Son ideales para:
- Conectar dos naves o edificios remotos: Permiten extender una conexión a Internet (ADSL, fibra) de un edificio a otro sin necesidad de tender cables subterráneos o aéreos.
- Establecer comunicaciones entre puntos remotos: Facilitan la interconexión de redes LAN en ubicaciones separadas, permitiendo compartir recursos y datos.
- Proporcionar conectividad en zonas rurales: Los sistemas PtMP son una solución efectiva para llevar acceso a Internet a áreas donde la infraestructura de cableado es limitada.
- Crear redes de vigilancia: Permiten conectar cámaras de seguridad ubicadas en puntos distantes a un centro de control.
La elección entre un sistema PtP y PtMP dependerá de la topología de la red deseada y del número de puntos a interconectar. Mientras que el PtP es idóneo para un enlace directo entre dos ubicaciones, el PtMP es la solución para conectar una ubicación central a múltiples ubicaciones periféricas.
La configuración de estos equipos, aunque se basa en principios similares, puede variar ligeramente entre modelos. Es por ello que la disponibilidad de guías de configuración específicas, como las proporcionadas por Ubiquiti para el Nanobeam AC Gen2 y el Litebeam 5AC Gen2, es de gran ayuda para los técnicos. La habilidad del técnico para interpretar la documentación y adaptar los procedimientos a las condiciones específicas del despliegue es un factor determinante en el éxito de la instalación. La interfaz web de configuración de los equipos Ubiquiti, accesible a través de un navegador, es el punto de partida para ajustar todos los parámetros de la red inalámbrica.
