El Fieldbus, un pilar fundamental en la automatización industrial, representa un avance significativo en la forma en que los dispositivos de campo se comunican y coordinan dentro de un entorno de fabricación o producción. Su diseño intrincado y su capacidad para optimizar el flujo de datos lo convierten en un componente esencial para cualquier operación que busque maximizar la eficiencia, la precisión y la fiabilidad. En este artículo, exploraremos en profundidad qué es el Fieldbus, sus protocolos más relevantes, sus aplicaciones, ventajas, limitaciones y su prometedor futuro, con un enfoque particular en las soluciones que Emerson ofrece en este ámbito.
Introducción al Fieldbus: Más Allá de la Comunicación Básica
El Fieldbus es, en esencia, un sistema de comunicación industrial diseñado para interconectar de manera eficiente una miríada de dispositivos dentro de un entorno de fabricación o producción. Actúa como una red de campo, facilitando la transferencia bidireccional de datos entre los controladores centrales y los dispositivos de campo distribuidos, tales como sensores, actuadores y otros equipos. Esta interconexión permite a los dispositivos no solo intercambiar información vital de manera continua, sino también coordinar sus acciones de forma precisa, lo que se traduce en una mejora sustancial de la eficiencia operativa y la efectividad general de los procesos productivos.
La relevancia del Fieldbus radica en su capacidad para reemplazar la compleja y a menudo engorrosa arquitectura de cableado punto a punto tradicional. En lugar de un mar de cables individuales que conectan cada sensor o actuador a un PLC (Controlador Lógico Programable), el Fieldbus utiliza un único cable de bus para conectar múltiples dispositivos. Esta simplificación drástica del cableado no solo reduce los costos de instalación y mantenimiento, sino que también facilita la expansión y la reconfiguración del sistema.
La Arquitectura del Fieldbus: Un Ecosistema Interconectado

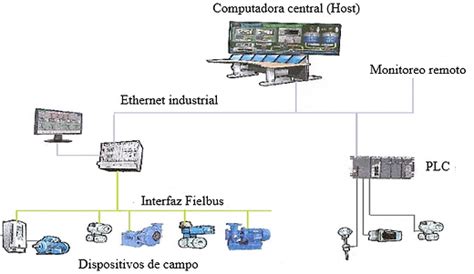

La arquitectura de un sistema Fieldbus se basa en un bus de comunicación compartido al que se conectan todos los dispositivos. Esta topología permite que los datos viajen a lo largo del bus y sean accedidos por los dispositivos autorizados. Los componentes clave de esta arquitectura incluyen:
- Controladores: Estos son los "cerebros" del sistema, responsables de procesar la información recibida de los dispositivos de campo y de enviar comandos para controlar las operaciones.
- Dispositivos de Campo: Incluyen una amplia gama de equipos como sensores (que miden variables como temperatura, presión, nivel), actuadores (válvulas, motores) y otros equipos inteligentes que participan activamente en el proceso.
- Cableado y Conectores: Diseñados para soportar las condiciones industriales y garantizar una comunicación fiable, a menudo con especificaciones de resistencia a la corrosión, vibraciones y temperaturas extremas.
- Fuentes de Alimentación: Proporcionan la energía necesaria para el funcionamiento de los dispositivos a través del bus.
- Terminadores: Dispositivos colocados al final del bus para absorber las señales y prevenir la reflexión, asegurando la integridad de la comunicación.
Protocolos de Comunicación Fieldbus: Diversidad y Especialización
Los sistemas Fieldbus emplean una variedad de protocolos de comunicación, cada uno diseñado con características y beneficios particulares para satisfacer diversas necesidades industriales. La elección del protocolo adecuado es crucial para el rendimiento y la compatibilidad del sistema. Entre los más prominentes se encuentran:
Foundation Fieldbus
Foundation Fieldbus (FF) es un protocolo de comunicación digital bidireccional diseñado específicamente para el control de procesos. Se utiliza en sistemas que requieren una comunicación robusta y en tiempo real entre dispositivos y el controlador. FF se destaca por proporcionar capacidades de control distribuidas, lo que significa que parte de la lógica de control puede residir directamente en los dispositivos de campo, mejorando la velocidad de respuesta y la flexibilidad del sistema. Es especialmente útil en aplicaciones de control de procesos que demandan una respuesta rápida y precisa a las condiciones cambiantes, como en la industria petroquímica, farmacéutica y de alimentos y bebidas.
Emerson es un actor clave en el ámbito de Foundation Fieldbus, ofreciendo una amplia gama de electrónica Fieldbus con protocolos relevantes. Sus soluciones incluyen sistemas de válvulas con funcionalidad de E/S completa, soluciones independientes sin válvulas y sistemas de válvulas con conexión Fieldbus directa. La electrónica y los sistemas de válvulas de Emerson están diseñados para ser fáciles de configurar, cumpliendo con los requisitos específicos de cada aplicación. Sus principios de modularidad y conexión inmediata facilitan una instalación sencilla. La innovadora pantalla gráfica de las electrónicas G3 y 580 de Emerson proporciona diagnósticos directos y comprensibles, simplificando el comisionamiento.
Un ejemplo concreto de la oferta de Emerson es el USB-8486, un dispositivo de interfaz Fieldbus diseñado para desarrollar aplicaciones con el controlador NI-FBUS, el Configurador NI-FBUS y el Monitor NI-FBUS. Este dispositivo es compatible con sistemas CompactRIO y utiliza la interfaz USB 2.0. El Configurador NI-FBUS, parte de esta solución, ofrece interfaces de múltiples ventanas fáciles de usar, proporcionando herramientas para la configuración completa, programación y ejecución de los segmentos de Foundation Fieldbus.
Además, Emerson, a través de su marca FieldConnex (Pepperl+Fuchs), ofrece soluciones de alimentación de bus de campo redundantes y de alta fiabilidad para segmentos H1. El concentrador de alimentación de bus de campo compacto FieldConnex para el sistema DeltaV de Emerson es un ejemplo de suministro de alimentación de bus de campo modular que puede gestionar múltiples segmentos. Los protectores de segmento FieldConnex conectan instrumentos al bus de campo y se montan cerca del dispositivo de campo, ofreciendo protección contra cortocircuitos y limitación de potencia para la protección contra explosiones. Los FieldBarrier de FieldConnex, adecuados para montaje en Zona 1, ofrecen aislamiento de fallos avanzado en el ramal y soportan protectores contra sobretensiones enchufables. El dispositivo de entrada/salida múltiple (MIO) de FieldConnex permite conectar múltiples entradas y salidas discretas intrínsecamente seguras al bus de campo con un mínimo de cableado.
Pepperl+Fuchs, bajo la marca FieldConnex, también proporciona una variedad de accesorios para FOUNDATION Fieldbus H1, como protectores contra sobretensiones, terminadores y sensores. El Módulo de Diagnóstico Avanzado (ADM) de FieldConnex ofrece diagnósticos de capa física H1 de FOUNDATION Fieldbus, automatiza el comisionamiento y la documentación, y monitoriza el segmento de bus de campo en línea, identificando fallos en tiempo real. El SNAP-ON Alert Adapter trabaja en conjunto con el ADM para proporcionar alertas directas al Monitor de Alertas en el AMS Device Manager, permitiendo diagnósticos detallados.
PROFIBUS
PROFIBUS (Process Field Bus) es otro estándar de red de campo ampliamente adoptado en la industria de la automatización. Permite la comunicación entre dispositivos de diferentes fabricantes sin necesidad de hardware adicional, promoviendo la interoperabilidad. PROFIBUS es conocido por su alta velocidad y fiabilidad, lo que lo hace ideal para aplicaciones que exigen una comunicación rápida y precisa, como en sistemas de control de movimiento y automatización de fábricas.
Modbus
Modbus es uno de los protocolos más antiguos y ubicuos en la industria. Su principal fortaleza radica en su simplicidad y facilidad de implementación, lo que lo convierte en una opción atractiva para sistemas de menor escala o para aplicaciones donde la complejidad de otros protocolos no es necesaria. A pesar de su antigüedad, Modbus sigue siendo relevante y se utiliza ampliamente en diversas aplicaciones industriales.
Aplicaciones de Fieldbus en la Automatización Industrial
La versatilidad del Fieldbus permite su aplicación en una amplia gama de escenarios dentro de la automatización industrial. Su capacidad para gestionar la comunicación entre una gran cantidad de dispositivos lo hace indispensable en sectores como:
- Fabricación: Control de líneas de producción, monitorización de maquinaria, gestión de procesos de ensamblaje.
- Procesamiento Químico y Petroquímico: Control de reactores, monitorización de tanques, gestión de válvulas y bombas en plantas de proceso.
- Alimentos y Bebidas: Control de procesos de pasteurización, embotellado, envasado y monitorización de calidad.
- Energía: Control de turbinas, monitorización de redes eléctricas, gestión de plantas de generación.
- Minería y Petróleo/Gas: Control de equipos en entornos hostiles, monitorización de pozos, sistemas de seguridad.
Los dispositivos Fieldbus son los elementos físicos que operan dentro de estas redes. Esto incluye una vasta gama de sensores (de temperatura, presión, flujo, nivel, etc.), actuadores (válvulas de control, motores, cilindros neumáticos), y sistemas de control distribuidos. Al estar conectados a través de la red Fieldbus, estos dispositivos pueden intercambiar información en tiempo real, permitiendo un control y monitoreo eficientes y precisos de las operaciones de producción.
Ventajas del Fieldbus: Optimizando la Eficiencia y Reduciendo Costos
La adopción de Fieldbus en los sistemas de automatización industrial ofrece una serie de beneficios significativos:
- Transferencia de Datos de Alta Velocidad: Permite la transmisión de grandes volúmenes de datos a velocidades elevadas, posibilitando un control en tiempo real y una toma de decisiones más ágil.
- Reducción de Cableado: Simplifica drásticamente la infraestructura de cableado, disminuyendo los costos de instalación, el espacio requerido en los armarios eléctricos y la complejidad de la gestión de cables.
- Mayor Fiabilidad: Los protocolos Fieldbus suelen incorporar mecanismos de detección y corrección de errores, lo que aumenta la fiabilidad de la comunicación en comparación con las señales analógicas.
- Diagnósticos Mejorados: Facilita el acceso a información detallada sobre el estado y el rendimiento de los dispositivos de campo, permitiendo un mantenimiento predictivo y una resolución de problemas más rápida.
- Funcionalidad Avanzada: Soporta comunicación bidireccional, permitiendo no solo la lectura de datos sino también el envío de comandos y la configuración de dispositivos de forma remota.
- Interoperabilidad: Los estándares Fieldbus promueven la compatibilidad entre dispositivos de diferentes fabricantes, ofreciendo mayor flexibilidad en la selección de equipos.
Limitaciones del Fieldbus: Desafíos en la Implementación y Mantenimiento
A pesar de sus numerosas ventajas, el Fieldbus también presenta ciertas limitaciones que deben ser consideradas:
- Complejidad de Implementación y Mantenimiento: Requiere personal con conocimientos técnicos especializados para la instalación, configuración y mantenimiento de la red. La curva de aprendizaje puede ser pronunciada.
- Costos Iniciales: Aunque a largo plazo se reducen los costos de cableado, la inversión inicial en hardware y software específicos para Fieldbus puede ser mayor que para sistemas tradicionales.
- Problemas de Compatibilidad: A pesar de los estándares, pueden surgir problemas de compatibilidad entre diferentes protocolos de Fieldbus o entre equipos de distintos fabricantes si no se siguen estrictamente las especificaciones.
- Ciberseguridad: Como cualquier red digital, los sistemas Fieldbus son susceptibles a amenazas de ciberseguridad, lo que requiere la implementación de medidas de protección adecuadas.
El Futuro del Fieldbus: Inteligencia, Conectividad y Más Allá
El horizonte del Fieldbus es excepcionalmente prometedor, impulsado por la constante evolución tecnológica que apunta hacia redes más rápidas, seguras e inteligentes. La integración de tecnologías de vanguardia como la Inteligencia Artificial (IA) y el aprendizaje automático está preparada para revolucionar los sistemas Fieldbus, permitiendo niveles sin precedentes de automatización y eficiencia. Estas tecnologías pueden procesar y analizar vastas cantidades de datos de manera más eficiente, empoderando a las empresas para tomar decisiones más informadas y optimizar sus operaciones de manera proactiva.
Además, se anticipa que las tecnologías emergentes como la comunicación inalámbrica y el Internet de las Cosas (IoT) desempeñarán un papel cada vez más crucial en el desarrollo de los sistemas Fieldbus. La comunicación inalámbrica puede ofrecer una mayor flexibilidad y movilidad en los entornos de automatización, algo particularmente valioso en industrias donde las condiciones operativas cambian rápidamente. La integración del IoT permitirá que aún más dispositivos se conecten a la red Fieldbus, expandiendo el alcance de la monitorización y el control y abriendo la puerta a nuevas aplicaciones y modelos de negocio.
Industria Conectada 4.0. La industria del futuro ha llegado
La continua investigación y desarrollo en el campo del Fieldbus, incluyendo las soluciones ofrecidas por líderes como Emerson, aseguran que esta tecnología seguirá siendo un componente vital en la infraestructura de automatización industrial, adaptándose y evolucionando para satisfacer las demandas de la industria del futuro.
Emerson y el Ecosistema Fieldbus
Emerson, a través de su compromiso con la innovación y la excelencia en automatización, juega un papel fundamental en el desarrollo y la implementación de soluciones Fieldbus. Su enfoque en la modularidad, la facilidad de uso y la integración de diagnósticos avanzados, como se ve en sus electrónicas G3 y 580, así como en la línea FieldConnex de Pepperl+Fuchs, subraya su dedicación a proporcionar herramientas robustas y eficientes para la industria. La compatibilidad con comunicadores de campo como el 475 de Emerson, que soporta HART y Fieldbus, y la posibilidad de actualizaciones en línea, demuestran una estrategia centrada en el usuario y la adaptabilidad a las necesidades cambiantes del mercado.
La capacidad de Emerson para ofrecer soluciones integrales, desde la electrónica hasta los sistemas de válvulas y los accesorios de red, consolida su posición como un proveedor clave en el panorama del Fieldbus, ayudando a las empresas a navegar y prosperar en la era de la automatización inteligente. La constante actualización de archivos de descripción de dispositivos para protocolos como HART y FF garantiza que los usuarios puedan integrar y operar los equipos más recientes con sus sistemas existentes, maximizando la inversión y la eficiencia operativa.
