La integración de dispositivos Modbus RTU y HART en un sistema PLC ControlLogix exige una selección de cableado meticulosa para asegurar la integridad de la señal y la fiabilidad de la red. Este artículo profundiza en los aspectos cruciales del cableado, la configuración y la resolución de problemas para estas dos arquitecturas de comunicación industrial, utilizando como caso de estudio una aplicación que involucra controles de nivel Siemens MultiRanger 100 mediante Modbus RTU y medidores de pH Foxboro 875 con comunicación HART.
Fundamentos del Protocolo Modbus
El protocolo Modbus es, sin duda, uno de los protocolos de comunicación más extendidos en el ámbito de la automatización industrial, facilitando un intercambio de datos ágil y eficiente entre diversos dispositivos. Su concepción original, obra de Modicon (actualmente parte de Schneider Electric), estaba orientada a los controladores lógicos programables (PLC). Sin embargo, su utilidad se ha expandido enormemente, abarcando un amplio espectro de aplicaciones industriales, desde sistemas de monitorización hasta dispositivos de control complejos. La versatilidad de Modbus reside en su capacidad para transferir datos mediante la lectura y escritura de registros, lo que lo convierte en una herramienta ideal para la monitorización y el control en tiempo real.
Modbus es un protocolo de comunicación serie que se adapta a diversos medios de transmisión, incluyendo Ethernet y otros métodos de comunicación serie. Su diseño permite la transmisión de mensajes de forma secuencial y sencilla en redes serie (RS-232 o RS-485). Cuando se emplea en redes Ethernet, los mensajes Modbus se encapsulan dentro de paquetes TCP/IP, que luego se transmiten a través de la infraestructura de red Ethernet.
La estructura fundamental de un mensaje Modbus consta de varios campos esenciales:
- Dirección del Dispositivo (Address Field): Identifica de manera única al dispositivo esclavo o servidor al que se dirige la consulta.
- Código de Función (Function Code): Especifica la acción que se desea realizar, como leer datos, escribir datos, ejecutar diagnósticos, entre otras operaciones.
- Datos (Data Field): Contiene la información relevante para la operación solicitada, como direcciones de registros o valores a escribir.
- Comprobación de Errores (Error Check Field): Un mecanismo de verificación para asegurar que el mensaje no ha sido alterado durante su transmisión, garantizando la integridad de los datos.
El nacimiento de Modbus se remonta a 1979, estableciéndose como un protocolo estándar, abierto y universal. Las especificaciones de este protocolo son rigurosamente mantenidas y actualizadas por modbus.org, una asociación global dedicada a garantizar la interoperabilidad entre los productos de distintos fabricantes.
Modbus RTU y la Interfaz RS-485
La implementación más común de Modbus en entornos industriales es a través de la interfaz serie RS-485. Este estándar de comunicación serie es ampliamente adoptado en entornos industriales por su robustez y fiabilidad. RS-485 soporta señalización diferencial, lo que le confiere una alta inmunidad al ruido eléctrico, y permite la comunicación semidúplex, así como la conexión de múltiples dispositivos en una misma red (multidrop). Estas características lo hacen particularmente idóneo para aplicaciones que requieren comunicaciones a largas distancias y en entornos con alta interferencia electromagnética.
Modbus RTU opera bajo una arquitectura maestro-esclavo. En este modelo, un dispositivo maestro inicia la comunicación enviando una consulta a un dispositivo esclavo específico. El esclavo, tras recibir y procesar la consulta, responde al maestro. Esta modalidad de comunicación, Modbus RTU sobre RS-485, se mantiene como un pilar fundamental en la comunicación industrial gracias a su simplicidad operativa, su probada fiabilidad y su notable adaptabilidad a diversas necesidades.
Para que Modbus funcione de manera óptima sobre RS-485, es un requisito indispensable que los cables de datos estén trenzados. El trenzado de los conductores ayuda a cancelar las interferencias electromagnéticas, minimizando la diafonía entre pares y garantizando la integridad de la señal, especialmente en tramos largos o en entornos ruidosos. Una opción práctica y económicamente viable es el uso de cable Ethernet apantallado y flexible. La flexibilidad del cable es crucial para evitar roturas, ya que los cables rígidos son más propensos a partirse, y estas averías pueden pasar desapercibidas, generando problemas de comunicación intermitentes.
El uso de cable de electricidad de 1.5 mm² sin trenzar en distancias largas es desaconsejable, ya que es probable que genere problemas de comunicación. Además, es importante considerar el material de los cables; no se deben mezclar distintos metales como cobre y aluminio en la misma red, ya que esto puede dar lugar a potenciales electroquímicos y degradación de la señal. Si se dispone de cable de datos KNX, que también es trenzado, puede ser utilizado sin problemas. En la práctica, se ha observado que los cables de menor diámetro tienden a ofrecer mejores resultados en términos de integridad de señal.

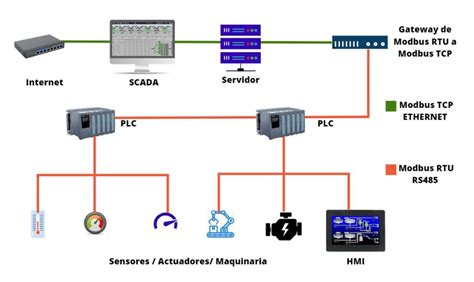

La configuración de la red Modbus RTU debe seguir una topología de bus lineal. La red debe ser una línea con un principio y un final definidos, lo que significa que no se permite una configuración en estrella ni la existencia de bifurcaciones en la red principal. Esta topología asegura que la señal viaje de forma unidireccional a lo largo del bus, minimizando las reflexiones y las interferencias.
Consideraciones Críticas de Cableado y Terminación
La correcta instalación del cableado es un factor crítico para el funcionamiento fiable de cualquier sistema de comunicación industrial, y Modbus RTU no es una excepción. Las siguientes consideraciones son fundamentales:
- Terminación del Apantallamiento: Para redes Modbus RTU, el hilo de drenaje del apantallamiento del cable debe conectarse a tierra de señal en un único punto. Este punto de conexión suele ser en el PLC o en el dispositivo maestro de la red. La conexión a tierra en un solo punto previene la formación de bucles de tierra, que son una fuente común de ruido e interferencias.
- Trazado del Cable: Es esencial mantener una separación adecuada entre los cables de datos Modbus y los cables de alimentación eléctrica. Se recomienda una separación paralela mínima de 300 mm (12 pulgadas). Cuando los cruces sean inevitables, deben realizarse en ángulos de 90 grados para minimizar la inducción de ruido electromagnético de los cables de potencia a los cables de señal.

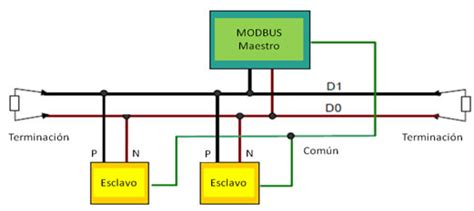

- Técnicas de Terminación: Para asegurar la integridad de la señal y minimizar las reflexiones en los extremos de la red RS-485, se deben utilizar resistencias de terminación de 120 Ω en ambos extremos de la línea. La impedancia característica de 120 Ω del cable, como el Belden 3106A, se alinea perfectamente con estas resistencias, garantizando una adaptación de impedancia óptima.
- Consideraciones de Puesta a Tierra: Es imperativo establecer una referencia de tierra de punto único para toda la red Modbus. Esto significa que todos los dispositivos deben compartir una referencia de tierra común, evitando múltiples puntos de conexión a tierra que puedan crear diferencias de potencial y generar ruido.
- Selección de Conectores: Se deben emplear conectores que aseguren la continuidad del apantallamiento a lo largo de la red. Conectores como los D-sub de carcasa metálica o los bloques de terminales diseñados específicamente con abrazaderas para el apantallamiento son opciones adecuadas.
Los transceptores RS-485 modernos son capaces de soportar más de 128 dispositivos conectados en una sola línea. Sin embargo, para optimizar la estabilidad y el rendimiento de la red, se recomienda limitar el número de dispositivos a alrededor de 40 por línea, evitando así sobrecargar la red. Dividir la instalación en subredes o cuadros más pequeños, cada uno con su propia línea RS-485 independiente, mejora significativamente la estabilidad general del sistema y facilita las labores de mantenimiento.
La red Modbus debe ser una línea con un principio y un final. No se permite una configuración en estrella ni la existencia de bifurcaciones en la red.
El Protocolo HART
El protocolo HART (Highway Addressable Remote Transducer) es un estándar de comunicación híbrido que permite la transmisión de datos digitales sobre lazos de corriente analógica de 4-20 mA. Esto significa que, además de la señal analógica tradicional, se pueden enviar y recibir datos digitales de diagnóstico, configuración y medición desde el dispositivo de campo.
Una de las características distintivas de HART es su capacidad para funcionar en modo punto a punto o en modo multidrop. En el modo punto a punto, un maestro se comunica directamente con un único dispositivo esclavo. En el modo multidrop, varios dispositivos HART pueden conectarse a la misma línea de bucle, permitiendo que un único maestro consulte a múltiples dispositivos.

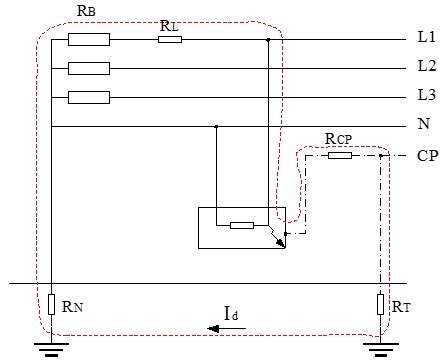

A diferencia de Modbus RTU, las consideraciones de puesta a tierra para HART son diferentes y requieren una atención especial:
- Crítico: Nunca ponga a tierra ambos extremos del apantallamiento para redes HART. Esta es una regla fundamental. Poner a tierra ambos extremos del apantallamiento en una red HART crea bucles de tierra que pueden introducir ruido significativo en la señal analógica de 4-20 mA y en los datos digitales de baja frecuencia de la señal HART (FSK - Frequency Shift Keying). Esto puede comprometer seriamente la integridad de la señal y la fiabilidad de la comunicación. La conexión a tierra del apantallamiento debe realizarse en un único punto, generalmente en el lado del maestro o del PLC.
Selección de Cableado: El Caso del Belden 3106A
Para la aplicación específica descrita, que involucra una red Modbus RTU con ocho controles de nivel Siemens MultiRanger 100 abarcando aproximadamente 150 metros y conexiones HART punto a punto para medidores de pH Foxboro 875 con tramos individuales de hasta 50 metros, la elección del cableado es primordial. El cable Belden 3106A emerge como una solución excelente y versátil que cumple con los requisitos técnicos de ambas tecnologías de comunicación.

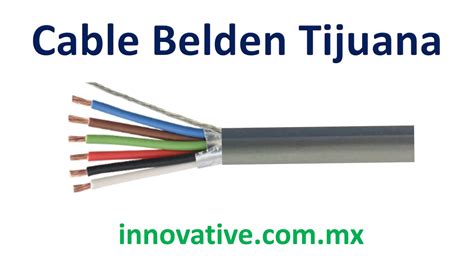

El Belden 3106A está específicamente diseñado para aplicaciones de comunicación de datos industriales, ofreciendo una construcción robusta y características eléctricas que lo hacen apto para entornos exigentes. Sus principales ventajas incluyen:
- Impedancia de 120 Ω: Esta impedancia característica coincide perfectamente con los requisitos estándar de RS-485 para Modbus RTU. Esto permite el uso directo de resistencias de terminación comunes de 120 Ω sin preocuparse por problemas de adaptación de impedancia, lo cual es crucial para minimizar las reflexiones de señal en la red Modbus.
- Construcción de Par Trenzado con Apantallamiento Superior: Esta característica es vital para la comunicación HART. Las señales FSK de bajo nivel de HART son susceptibles a interferencias electromagnéticas. El apantallamiento de alta calidad del Belden 3106A protege estas señales de forma eficaz, garantizando una comunicación fiable. El par trenzado, como se mencionó anteriormente, es fundamental para la integridad de la señal en entornos industriales.
- Cubierta para Bandeja (Plenum/Tray Cable): La cubierta del Belden 3106A está diseñada para resistir los rigores de los entornos industriales, incluyendo la resistencia a la abrasión, a productos químicos y a la intemperie, dependiendo de la clasificación específica del cable. Esto lo hace adecuado para instalaciones en bandejas de cables o en áreas donde pueda estar expuesto a condiciones adversas.
- Configuración de Dos Pares: El Belden 3106A típicamente ofrece dos pares de conductores. En la aplicación descrita, un par se utiliza para la comunicación Modbus RTU, y el otro par puede quedar libre como reserva para futuras expansiones, para la implementación de otras comunicaciones, o para propósitos de diagnóstico. Para las conexiones HART, se puede utilizar un solo par para la señal analógica de 4-20 mA y los datos digitales HART.
En resumen, el cable Belden 3106A proporciona una solución de cableado única que satisface todos los requisitos técnicos tanto para la aplicación Modbus RTU como para la aplicación HART en el contexto de un sistema PLC ControlLogix. Su uso simplifica la cadena de suministro y la instalación, al requerir la adquisición e instalación de un solo tipo de cable para múltiples propósitos.
Técnicas de Instalación y Diagnóstico Avanzado
La instalación y el mantenimiento de redes RS-485, y por extensión de las redes Modbus, requieren una cierta destreza y atención al detalle. Un fallo en un transceptor, un cortocircuito o la rotura de un cable pueden provocar la interrupción de la comunicación en toda la línea.
Diagnóstico de Fallos:
Cuando una red RS-485 presenta fallos de comunicación, contar con las herramientas adecuadas es esencial para diagnosticar el problema de manera eficiente.
- Osciloscopios Portátiles: Son herramientas ideales para verificar la integridad de la señal en las líneas A y B. Al conectar la pinza del osciloscopio a tierra (GND) y observar las señales en las líneas A y B, se puede determinar si la transición de datos es limpia. Una señal retardada o tenue indica la presencia de reflejos, lo que sugiere la necesidad de una resistencia terminadora en algún extremo de la línea. Se recomienda experimentar con resistencias de distintos valores (desde 1 kΩ hasta 120 Ω) para encontrar la que mejor optimice la señal. Si las señales aparecen atenuadas, podría indicar un cortocircuito en un transceptor o en el cableado.
- Testers True RMS o en Modo Alterna: En ausencia de un osciloscopio, un tester True RMS o un multímetro en modo de medición de corriente alterna (AC) puede ser útil para medir el nivel de las señales en las líneas A y B. Esto proporciona una indicación de si la señal está presente o si existe un problema significativo en la red.
- Método con Pila y Bombilla: Una solución alternativa de bajo costo para verificar la presencia de señal, especialmente cuando no se transmiten datos, implica el uso de una pila de petaca (por ejemplo, 9V) y una bombilla pequeña en serie. Conectando el positivo de la pila a través de la bombilla a la señal A, y la señal B al negativo de la pila, se debería observar aproximadamente 4.5V en el otro extremo de la línea, y la bombilla debería permanecer apagada si no hay cortocircuitos o problemas significativos.
Cómo usar RS485
Estrategias de Búsqueda de Fallos:
En instalaciones grandes, la localización de fallos puede ser un proceso laborioso. La técnica de búsqueda binaria es una estrategia eficiente para aislar el problema:
- Aislamiento del Primer Dispositivo: Comience desconectando la línea en el primer dispositivo de la serie. Verifique si el resto de la línea se comunica correctamente. Si es así, el problema podría estar en ese primer dispositivo o en la conexión inicial.
- División de la Línea por Mitades: Si el primer dispositivo comunica bien pero el fallo persiste, divida la línea en dos mitades. Verifique la comunicación en cada mitad.
- Logaritmo Binario: Continúe dividiendo la sección de la línea que presenta el fallo por la mitad en cada paso. Siguiendo este enfoque logarítmico (log₂n), se puede aislar el problema de manera eficiente en un número mínimo de pasos.
Causas Comunes de Fallos:
- Señal Atenuada con la Distancia: Es normal que la señal se debilite en líneas largas. Si algunos equipos comunican de forma intermitente o dejan de hacerlo, puede ser debido a la atenuación. Revise si la red se extiende excesivamente sin refuerzos de señal o si los transceptores están sobrecargados. Considere el uso de repetidores o amplificadores de señal si la distancia es considerable.
- Corte en los Cables de Datos: Si la comunicación funciona bien hasta un cierto punto y luego cesa por completo, es posible que uno de los cables de datos esté cortado. Verifique la integridad de los cables para asegurar que no haya discontinuidades. Utilice herramientas como un tester de cable para identificar posibles cortocircuitos o fallos en la continuidad.
- Equipos con Transceptores Dañados: Un transceptor dañado puede consumir una corriente excesiva, lo que podría sobrecargar la fuente de alimentación del sistema o provocar su corte. Si un equipo está fallando, compruebe el estado de su transceptor y reemplácelo si es necesario. En equipos de Ibercomp, los transceptores suelen estar montados en zócalos para facilitar su sustitución, a diferencia de otros fabricantes que los sueldan.
Integración de Software y Mejores Prácticas
La mayoría de los sistemas SCADA y HMI actuales ofrecen librerías nativas para el protocolo Modbus, simplificando su integración. En Ibercomp, se proporcionan librerías propias en JAVA, rigurosamente probadas para garantizar una implementación robusta.
Un error común identificado en el desarrollo de software para redes Modbus es la creación de aplicaciones monolíticas. En estas aplicaciones, para cada ciclo, se accede a un registro Modbus, se toma una decisión, se actualiza la interfaz gráfica, y así sucesivamente. Esta aproximación es ineficiente y puede generar cuellos de botella.
La solución óptima implica estructurar el software en capas y utilizar aplicaciones multihilo. Cada hilo debería ser responsable de gestionar la lectura de una pasarela Modbus, copiando los datos de manera continua a la memoria (ya sea a través de arrays, un servidor MQTT o una base de datos en RAM como MariaDB). Es crucial evitar las esperas activas ("busy waiting"), ya que estas consumen recursos del procesador sin aportar mejoras en la eficiencia. Una aplicación de control Modbus que consume el 100% de la capacidad de la CPU es, casi con certeza, un diseño deficiente. Ibercomp ha desarrollado aplicaciones capaces de gestionar hasta 70,000 variables Modbus con un consumo de CPU de apenas el 6% y tiempos de refresco inferiores a los 2 segundos, demostrando la eficacia de un diseño bien estructurado.
En instalaciones donde los equipos Modbus están ubicados a distancias considerables y el cableado RS-485 tradicional no es práctico, el uso de conversores de LoRa a RS-485 puede ser una solución efectiva. Por ejemplo, para un sensor de luz ambiental en una azotea aislada, subir un cable de diez plantas puede ser inviable. Sin embargo, es importante tener en cuenta que la velocidad de transmisión de datos mediante LoRa es relativamente lenta, típicamente alrededor de 1200 baudios. Las soluciones por radio son susceptibles a interferencias y a la pérdida de paquetes. La capa de red de los equipos LoRa intenta mitigar estos problemas, pero el uso de frecuencias libres como 433 MHz puede dar lugar a interferencias si otros dispositivos operan en la misma frecuencia. Los dispositivos más robustos incorporan protecciones de varios niveles para garantizar una mayor durabilidad y resistencia ante condiciones adversas.
La correcta selección del cableado, la aplicación rigurosa de las técnicas de instalación y una estrategia de diagnóstico bien definida son pilares fundamentales para el éxito de las redes de comunicación industrial Modbus y HART.
