El ESP8266, un microcontrolador con conexión WiFi integrada, ha democratizado el acceso a las redes y a Internet para una vasta gama de dispositivos. Su bajo costo y la enorme comunidad que lo respalda lo han convertido en una pieza fundamental en el desarrollo de proyectos de Internet de las Cosas (IoT), automatización del hogar y sistemas de domótica. Este artículo explora los orígenes del ESP8266, sus capacidades, los diferentes módulos disponibles y, de manera particular, cómo se integra con relés para controlar aparatos eléctricos, abriendo un abanico de posibilidades para makers y desarrolladores.
Orígenes y Evolución del ESP8266
Cuando el ESP8266 apareció en agosto de 2014, de la mano de AI-Thinker en su versión básica ESP-01, marcó el inicio de una era. Inicialmente percibido como una solución de conectividad para microcontroladores como Arduino, su potencial pronto se reveló mucho mayor gracias a la CPU integrada. La facilidad de uso característica de placas como Arduino había acercado el IoT a la población civil, pero lo que ocurría con el ESP8266 prometía reventar las tendencias de muchos sectores.
La competencia directa del ESP8266 en el mercado de microcontroladores con conectividad WiFi la representaba el ATSAMW25 de Atmel, fabricante de los microcontroladores para Arduino. Sin embargo, la diferencia abismal en el precio favoreció claramente al ESP8266, a pesar de que su funcionalidad, en principio, se centraba en ser un chip integrado con conexión WiFi y compatible con el protocolo TCP/IP.
La comunidad de desarrolladores jugó un papel crucial en la expansión del ESP8266. La documentación, inicialmente escasa y en chino, fue gradualmente traducida, y se crearon firmwares que facilitaron su programación. Un firmware es el software de bajo nivel, la lógica que controla los circuitos electrónicos. Este crecimiento exponencial en recursos y soporte impulsó la multiplicación de aplicaciones.
A mediados de 2016, Espressif, la empresa detrás del chip, anunció el ESP8285. Este modelo se presentaba como un clon de su predecesor, pero con una diferencia significativa: incorporaba una memoria Flash de 1MB integrada dentro del propio chip. El ESP8266, por su parte, necesita un módulo externo para almacenar programas. Esta integración en el ESP8285 allana el camino para la creación de dispositivos IoT de tamaños reducidos, del tamaño de una tecla de teclado, todo un reto para la miniaturización.
Es importante distinguir entre los microcontroladores (ESP8266, ESP8285) y los módulos que los albergan, similar a la distinción entre un microcontrolador Arduino y una placa Arduino. El uso que se le dé dependerá de si se trabaja con el chip directamente o con un módulo.
Capacidades y Características Técnicas del ESP8266
El ESP8266 es un chip integrado con conexión WiFi y compatible con el protocolo TCP/IP. Soporta IPv4 y los protocolos TCP/UDP/HTTP/FTP. Si bien en un principio no soporta HTTPS directamente, sí puede hacerlo mediante software, tanto en modo cliente como servidor, implementando TLS1.2.
En cuanto a sus puertos de entrada/salida de propósito general (GPIO), el ESP8266 dispone de 17, aunque solo se pueden utilizar entre 9 y 10. El número exacto de GPIO utilizables dependerá de diversos factores: el modo de operación del ESP8266, los protocolos de comunicación WiFi que se estén utilizando, la calidad de la señal WiFi y, fundamentalmente, si se está enviando o recibiendo información a través de la conexión inalámbrica.
Dado su enfoque en sectores como dispositivos wereables, IoT y móviles, el ESP8266 requiere una gestión de energía eficiente. Para ello, ofrece varios modos de funcionamiento:
- Active mode (modo activo): El chip opera a pleno rendimiento.
- Sleep mode (modo dormido): Solo el Real Time Clock (RTC) permanece activo para mantener la sincronización. El chip se mantiene en alerta ante posibles eventos que lo despierten, conservando en memoria los datos de conexión para no tener que restablecerla. El consumo en este modo oscila entre 0,6 mA y 1 mA.
- Deep sleep mode (modo en sueño profundo): El RTC está encendido pero no operativo. Para despertar, el chip debe pasar primero por el modo dormido. Es crucial tener cuidado con los datos en este estado, ya que es similar a estar apagado y se pierden todos los datos que no estén almacenados de forma persistente.
La hoja de especificaciones técnicas proporcionada por Espressif es la fuente principal para comprender a fondo las capacidades de este microcontrolador.
Módulos ESP8266: Variedad para Cada Necesidad
Al igual que con Arduino, el uso del ESP8266 puede ser como chip o como módulo. El fabricante AI-Thinker ofrece la serie ESP con diferentes modelos diseñados para distintos propósitos.
ESP-01: El Clásico

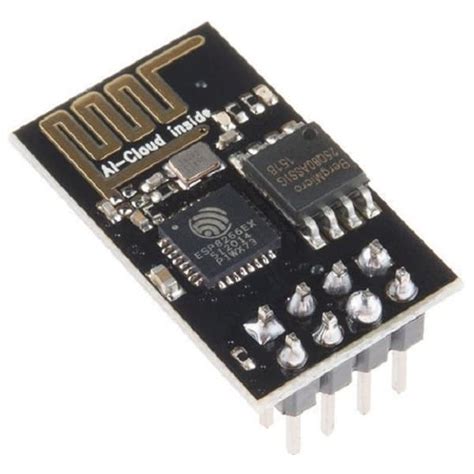

El ESP-01 es el módulo más popular, aunque no siempre el más conveniente. Es quizás el módulo más simple de toda la gama y fue concebido inicialmente como un Shield WiFi para Arduino. Su disposición de pines permite un conexionado relativamente sencillo con protoboards. Los pines Rx y Tx pueden ser utilizados para la comunicación serie si no se emplean para otros fines. Su programación se puede realizar a través de un adaptador serie/USB o, con el cableado adecuado, mediante Arduino, lo que puede dificultar el prototipado rápido.
ESP-07 y ESP-12: Evolución y Versatilidad
El ESP-12 se ha convertido en el buque insignia de la empresa. Permite realizar muchas más operaciones que los módulos anteriores y se puede adquirir a un precio muy reducido, alrededor de 6€. Ofrece acceso a 11 puertos GPIO, uno de los cuales es analógico con una resolución de 10 bits (1024 valores posibles). La configuración en modo dormido es sencilla, lo que contribuye al ahorro energético. Sin embargo, su conexión con protoboard no es la más amigable. Es un módulo preferido por muchos makers para prototipar.
NodeMCU: La Solución Integrada

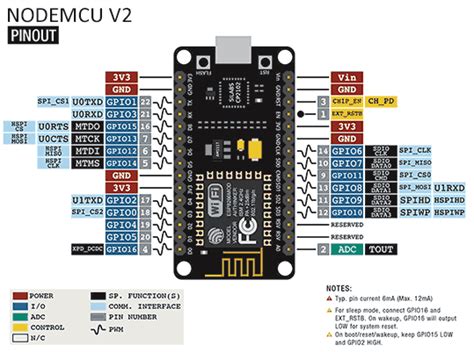

El NodeMCU es uno de los módulos más característicos y populares, también con un precio aproximado de 6€. A diferencia de otros módulos, viene con todo lo necesario para empezar a trabajar de forma autónoma. Incluye un adaptador serie/USB y se alimenta a través de su puerto microUSB.
Cuando la placa NodeMCU salió en 2014, su objetivo principal era dotar de conectividad a microcontroladores como Arduino, ya que hasta ese momento, la única opción inalámbrica era el Shield WiFi. Con el tiempo, makers y hackers descubrieron las grandes posibilidades que ofrecía la CPU integrada. La programación inicial era compleja, requiriendo un conocimiento profundo de los comandos AT y, en ocasiones, de la documentación en chino. Sin embargo, la comunidad pronto ofreció soluciones con firmwares y traducciones.
Respecto al hardware, la elección entre módulos como el ESP-01, ESP-12 o NodeMCU dependerá de si se necesita un adaptador serie/USB integrado o si se prefiere programarlo a través de un Arduino. La versión de firmware por defecto suele soportar comandos AT. Además, en plataformas como GitHub, se encuentran innumerables librerías que simplifican enormemente el trabajo con el ESP8266.
Control de Relés con ESP8266: La Automatización en Acción
La capacidad de controlar dispositivos eléctricos de forma remota abre un mundo de posibilidades, desde encender la lámpara del escritorio hasta automatizar electrodomésticos. Aquí es donde entra en juego la combinación del ESP8266 con los relés.
¿Qué es un Relé?

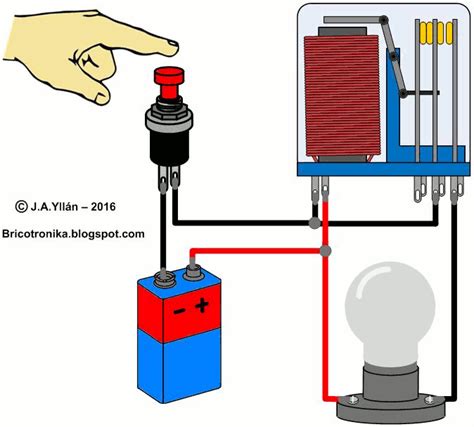

Un relé es un dispositivo electromecánico que actúa como un interruptor controlado eléctricamente. Permite que un circuito de baja potencia (controlado por el ESP8266) active o desactive un circuito de mayor potencia. Esto es fundamental, ya que el ESP8266 opera con voltajes bajos (3.3V), mientras que muchos electrodomésticos funcionan con voltajes de red (120V o 220V).
Existen diferentes tipos de relés, pero el principio de funcionamiento básico es el mismo: una bobina o inductor, al recibir corriente, genera un campo electromagnético que atrae una armadura móvil. Esta armadura, a su vez, actúa como un interruptor, abriendo o cerrando contactos eléctricos.
Un relé consta de dos etapas principales:
- Etapa de Control: Es donde el microcontrolador (ESP8266 o Arduino) envía la señal para activar o desactivar el relé. Esta etapa maneja la corriente que circula por la bobina.
- Etapa de Conmutación: Funciona como un interruptor de alta corriente y voltaje, donde se conectan los dispositivos que se desean controlar (bombillas, motores, etc.).
Módulos Relé Compatibles con ESP8266

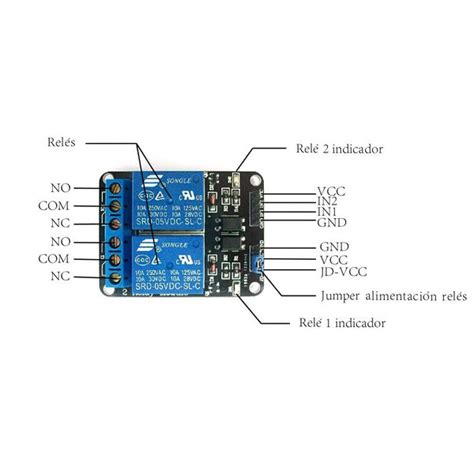

Para facilitar la integración, existen módulos relé diseñados específicamente para ser compatibles con microcontroladores como el ESP8266 y Arduino. Estos módulos suelen incluir:
- Pines de conexión: Para conectar el módulo relé con el microcontrolador.
- Bornes: Para conectar el dispositivo que se quiere controlar.
- Componentes electrónicos: Diodos, resistencias y transistores que facilitan la correcta operación del relé con las señales del microcontrolador.
Estos módulos pueden venir con uno, dos, cuatro o incluso más relés en una sola placa.
Consideraciones Importantes al Usar Relés
Trabajar con relés y la red eléctrica requiere extremas precauciones. La tensión de red puede ser peligrosa e incluso mortal.
- Voltaje de Control: Es crucial conocer el voltaje de control que requiere la bobina del relé. Los módulos relé compatibles suelen estar diseñados para funcionar tanto con señales de 5V (comunes en Arduino) como de 3.3V (comunes en ESP8266). Conectar un voltaje de control incorrecto puede dañar el relé o el microcontrolador. Si bien algunos relés de 5V pueden activarse con 3.3V, no es garantía, y superar el voltaje recomendado (por ejemplo, con 9V) acortará drásticamente la vida útil del relé.
- Señal de Control: Las placas basadas en ESP8266 operan a 3.3V, pero los módulos relé suelen tener circuitos que admiten niveles lógicos de 3.3V o 5V sin problemas, gracias a transistores de alta ganancia.
- Conexión de Carga: Cada relé dispone de tres bornes:
- COM (Común): El borne central.
- NO (Normalmente Abierto): El contacto se cierra cuando el relé se activa.
- NC (Normalmente Cerrado): El contacto se abre cuando el relé se activa.
Para identificar estos bornes, se puede utilizar un multímetro en modo continuidad.
Integración del ESP8266 y un Relé: Un Proyecto Práctico

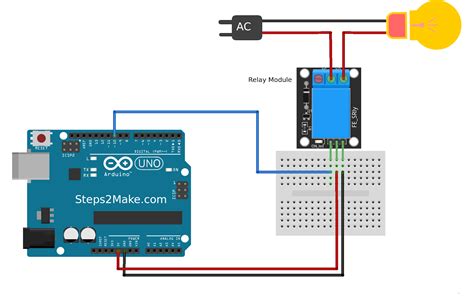

Un ejemplo clásico es el control de una lámpara. El ESP8266 se programa para enviar una señal digital a un pin conectado al módulo relé. Al poner este pin en estado ALTO (HIGH), el relé se activa.
El cable de fase de la red eléctrica (el cable peligroso) se corta y se conecta al borne COM del relé. Luego, se elige entre el borne NO o NC para conectar la lámpara, dependiendo de si se desea que la lámpara esté encendida o apagada por defecto. Si se conecta a NO, la lámpara se encenderá cuando el relé se active. Si se conecta a NC, la lámpara se apagará cuando el relé se active.
Precaución: Trabajar con cables de red eléctrica requiere un conocimiento profundo y el uso de herramientas adecuadas. Siempre se debe cortar la alimentación general antes de realizar cualquier conexión.
Ejemplo de Programación (Conceptual)
El código para controlar un relé con el ESP8266 es similar al de Arduino. Se define un pin digital como salida y se alterna su estado (HIGH/LOW) para activar o desactivar el relé.
// Ejemplo conceptual de código para ESP8266const int pinRelay = D1; // Pin GPIO conectado al módulo relévoid setup() { pinMode(pinRelay, OUTPUT); Serial.begin(115200); Serial.println("ESP8266 con control de relé");}void loop() { Serial.println("Activando relé..."); digitalWrite(pinRelay, HIGH); // Activa el relé delay(2000); // Espera 2 segundos Serial.println("Desactivando relé..."); digitalWrite(pinRelay, LOW); // Desactiva el relé delay(2000); // Espera 2 segundos}Este código, al ejecutarse en un ESP8266 conectado a un módulo relé, encenderá y apagará el dispositivo conectado al relé cada dos segundos.
Cómo ENCENDER Cualquier Cosa Desde Cualquier Parte del MUNDO ** RELE WIFI ESP8266**
El Futuro del ESP8266 y el IoT
El ESP8266, a pesar de la aparición de nuevos microcontroladores más potentes, sigue siendo una opción sumamente relevante por su combinación de bajo costo, conectividad WiFi y el soporte de una comunidad inmensa. Su impacto en el desarrollo de dispositivos IoT, IIoT (Industrial Internet of Things) y la Industria 4.0 es innegable. Las posibilidades de integración con sistemas de automatización del hogar, electrodomésticos conectados y cualquier aplicación que requiera conexión a Internet seguirán expandiéndose en los próximos años, consolidando al ESP8266 como un componente clave en la revolución tecnológica.
