Configuración de Puertos Ethernet Ascendentes en OLTs para Redes GPON

La correcta configuración de los puertos Ethernet ascendentes en una Unidad de Terminal de Línea Óptica (OLT) es fundamental para garantizar una comunicación fluida y eficiente dentro de una red GPON (Gigabit Passive Optical Network). Estos puertos actúan como el puente entre la infraestructura de fibra óptica y los dispositivos de red de nivel superior, como routers o switches. La consistencia en los atributos de estos puertos es vital para evitar problemas de conectividad y asegurar el rendimiento óptimo de la red.

La Importancia de la Configuración de Puertos Ethernet Ascendentes

En el contexto de las OLTs como las de la serie MA5680T/MA5683T/MA5608T, el puerto Ethernet ascendente es el punto de conexión principal hacia el resto de la red del proveedor de servicios o hacia otros dispositivos de agregación. Por lo tanto, la configuración precisa de sus propiedades físicas y lógicas es un paso crítico en el despliegue y mantenimiento de una red GPON. Una configuración incorrecta puede resultar en una incapacidad total de comunicación o en un rendimiento degradado, afectando directamente la calidad del servicio ofrecido a los usuarios finales.

Entendiendo la Tecnología GPON

Las Redes Ópticas Pasivas Gigabit (GPON) representan una evolución significativa en la entrega de acceso a Internet de alta velocidad. Emplean cables de fibra óptica para proporcionar conexiones rápidas y confiables, utilizando la tecnología de redes ópticas pasivas. GPON se basa en la multiplexación por división de longitud de onda (WDM), lo que permite a múltiples usuarios compartir eficientemente el ancho de banda disponible. Esta tecnología es la piedra angular para ofrecer servicios de Internet de alta calidad a hogares, empresas e instituciones. Entre sus beneficios más destacados se encuentran un mayor ancho de banda, una escalabilidad mejorada y costos operativos reducidos en comparación con tecnologías de cobre. Se espera que la tecnología GPON permita velocidades de transmisión de hasta 1.25 Gbps en sentido ascendente y velocidades de descarga que pueden alcanzar los 2.5 Gbps, mejorando sustancialmente la experiencia del usuario.

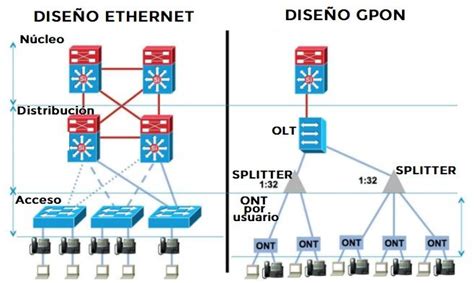

El Rol de la OLT en la Red GPON

La OLT, o Terminal de Línea Óptica, es un componente esencial en la arquitectura de una red GPON. Funciona como el punto central de agregación, conectando la red del proveedor de servicios con los hogares de los clientes a través de la fibra óptica. Su función principal es gestionar la división del ancho de banda entre múltiples Terminales de Red Óptica (ONTs) o Unidades de Red Óptica (ONUs) en el extremo del suscriptor. La OLT combina el tráfico de datos de las ONTs y lo dirige a los destinos correspondientes, además de convertir las señales electrónicas en señales ópticas para su transmisión por fibra y viceversa. Es el cerebro que facilita el intercambio de datos bidireccional y asegura que los clientes puedan compartir y utilizar el ancho de banda asignado de la manera más eficiente posible.

Configuración de Propiedades Físicas del Puerto Ethernet

La configuración de los puertos Ethernet ascendentes implica ajustar varios parámetros para asegurar la compatibilidad y el rendimiento deseado. A continuación, se detallan los pasos y consideraciones para cada propiedad:

1. Modo de Negociación Automática (Auto-Negotiation)

El modo de negociación automática permite que el puerto Ethernet del OLT y el puerto del dispositivo conectado negocien de forma autónoma la velocidad y el modo de operación (dúplex).

• Habilitado: El puerto intenta sincronizarse automáticamente con el dispositivo conectado.
• Deshabilitado: La velocidad y el modo dúplex se configuran manualmente (modo forzado).

Precaución: Es crucial que la configuración del modo de negociación automática sea consistente entre el OLT y el dispositivo conectado. Si un puerto está en modo de negociación automática y el otro está en modo forzado, o si ambos están en modos forzados pero con configuraciones diferentes, la comunicación normal podría verse comprometida.

2. Velocidad del Puerto Ethernet

Este parámetro define la tasa de transferencia de datos del puerto. Las velocidades comunes incluyen 10/100/1000 Mbps.

• Comando: velocidad
• Consideraciones: Para evitar problemas de comunicación, las velocidades de los puertos correspondientes en ambos dispositivos interconectados deben ser idénticas. Si se configura una velocidad específica (modo forzado), la negociación automática debe estar deshabilitada.

3. Modo Dúplex del Puerto Ethernet

El modo dúplex determina si el puerto puede transmitir y recibir datos simultáneamente (full-duplex) o solo en una dirección a la vez (half-duplex).

• Comando: dúplex
• Opciones: semidúplex, dúplex completo, negociación automática.
• Precauciones: Al igual que con la velocidad, la configuración del modo dúplex debe ser coherente entre los dispositivos conectados para asegurar la comunicación. Es importante notar que el modo dúplex de los puertos ópticos no es configurable de esta manera.

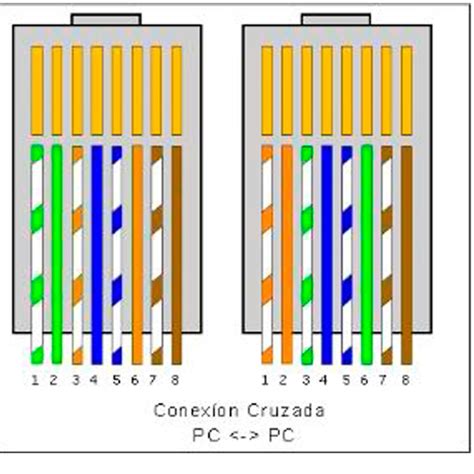

4. Modo de Adaptación del Cable de Red (MDI/MDI-X)

Este ajuste permite al puerto adaptarse a diferentes tipos de cables de red (directo o cruzado).

• Comando: mdi
• Opciones:
  • normal: Utiliza un cable de red directo.
  • across: Utiliza un cable de red cruzado.
  • automático: El puerto se adapta automáticamente al tipo de cable conectado.
• Restricciones:
  • Los puertos ópticos Ethernet no admiten esta configuración.
  • Si el puerto eléctrico Ethernet está en modo forzado (negociación automática deshabilitada), el modo de adaptación del cable no puede configurarse en automático.

5. Control de Flujo (Flow Control)

El control de flujo ayuda a gestionar el tráfico en el puerto para prevenir la congestión de la red y la pérdida de paquetes de datos, especialmente cuando el volumen de tráfico es alto.

• Comando: control de flujo
• Consideraciones: La habilitación del control de flujo debe ser compatible entre el dispositivo local y el dispositivo de pares. Generalmente, si el dispositivo remoto admite control de flujo, se habilita en el extremo local. Si el dispositivo remoto no lo admite, se deshabilita en el extremo local. El valor predeterminado del sistema es deshabilitar el control de flujo.

6. Duplicación de Puerto (Port Mirroring)

La duplicación de puerto permite copiar el tráfico de un puerto a otro para fines de monitoreo, diagnóstico de fallas o análisis de datos.

• Comando: mirror port
• Uso: Es una herramienta invaluable para la resolución de problemas, permitiendo observar el tráfico real que pasa por un puerto específico sin interrumpir el flujo de datos normal.

Ejemplo de Configuración

Consideremos un escenario donde el puerto Ethernet 0/19/0 es un puerto eléctrico y se requiere configurar sus propiedades de la siguiente manera: velocidad de 1000 Mbps, modo dúplex completo, soporte para control de flujo y deshabilitación de la negociación automática.

Los comandos correspondientes en la interfaz de línea de comandos (CLI) de la OLT serían:

huawei(config)# interfaz giu 0/19huawei(config-if-giu-0/19 )# auto-neg 0 deshabilitarhuawei(config-if-giu-0/19 )# velocidad 0 1000huawei(config-if-giu-0/19 )# duplex 0 completohuawei(config-if-giu-0/19 )# control de flujo 0

Tras aplicar estos comandos, se puede verificar el estado del puerto con el comando display el estado del puerto 0. La salida esperada indicaría que el puerto está activo, en modo full duplex, con una velocidad de 1000M y que admite control de flujo, además de no admitir negociación automática.

El puerto está activoEl ID de VLAN nativo es 1El puerto Ethernet está fuera de línea (Nota: Este estado puede variar si el enlace no está físicamente conectado o activo)El puerto Ethernet es full duplexLa velocidad del puerto Ethernet es 1000MEl puerto Ethernet admite control de flujoEl puerto Ethernet no admite tramas gigantesLa función adaptativa de línea del puerto Ethernet es normalLa función de red del puerto Ethernet es enlace ascendente

Es importante recordar que, para cualquier puerto, configurar MDI en modo de negociación automática no tiene efecto, ya que MDI/MDI-X se configura cuando la negociación automática está deshabilitada.

Consideraciones Adicionales para OLTs GPON

Al implementar y gestionar OLTs GPON, varios factores adicionales son cruciales para el éxito de la red:

Especificaciones Clave de un OLT GPON

Al seleccionar un OLT GPON, es fundamental examinar sus especificaciones para asegurar la optimización y compatibilidad con las demandas de la red. Las características esenciales incluyen:

• Capacidad de Puertos PON: El número de puertos PON determina cuántas ONUs puede soportar la OLT simultáneamente.
• Rendimiento y Ancho de Banda: Los límites máximos de datos que la OLT puede manejar, definidos por su capacidad de procesamiento y ancho de banda.
• Seguridad y Calidad de Servicio (QoS): Funciones de QoS permiten priorizar ciertos tipos de tráfico, asegurando el rendimiento de aplicaciones críticas incluso bajo alta carga. Las técnicas de cifrado empleadas por GPON garantizan la seguridad de la transferencia de información.
• Escalabilidad: La capacidad de la OLT para adaptarse a futuras expansiones y cambios en los requisitos de la red.

Módulos SFP de GPON OLT

Los módulos SFP (Small Form-factor Pluggable) son vitales para los sistemas GPON, ya que facilitan la transmisión de datos a través de cables de fibra óptica, conectando la OLT con las ONUs. La flexibilidad, interoperabilidad, fiabilidad y rendimiento de estos módulos son consideraciones importantes. Deben ser fácilmente actualizables y reemplazables, y cumplir con especificaciones establecidas para garantizar la compatibilidad entre diferentes fabricantes.

Integración con Unidades de Red Óptica (ONU)

La integración eficiente de la OLT GPON con las Unidades de Red Óptica (ONU) es fundamental para una red GPON funcional. La ONU es el dispositivo terminal que conecta al cliente con la red GPON. La interoperabilidad, la eficiencia en la transmisión de datos y la escalabilidad en esta integración son factores clave.

Elección del OLT GPON Adecuado

Seleccionar un OLT GPON que se ajuste a las necesidades específicas de la red es crucial. Esto implica analizar la compatibilidad del hardware con los estándares de la industria (como ITU-T G.984), la capacidad de escalar para satisfacer futuras demandas y las funciones de gestión y aprovisionamiento. Las OLTs están diseñadas para soportar una amplia gama de aplicaciones, incluyendo acceso a Internet de alta velocidad, cámaras de seguridad, redes LAN y diversas aplicaciones de TI.

Un modelo conveniente para proyectos de mediano alcance, diseñado para aplicaciones FTTH (Fiber to the Home), podría contener 16 puertos GPON, cada uno capaz de soportar hasta 128 ONUs, para un total de 2048 dispositivos. Adicionalmente, puede incluir puertos Ethernet RJ-45 para redes con cable UTP, con velocidades de hasta 1000 Mbps. La distancia máxima del enlace óptico puede ser de hasta 20 km, con longitudes de onda específicas para transmisión (TX) de 1490 nm y recepción (Rx) de 1310 nm. Conectores SC/APC y soporte para VLAN y Switch Capa 2/3 son también características comunes.

Configuraciones de OLT de 8 Puertos PON

Las configuraciones de OLT con 8 puertos PON aumentan la capacidad de expansión y el espacio de software, permitiendo a los operadores planificar tanto para el presente como para el futuro. Con 8 puertos PON independientes, se pueden conectar múltiples redes ópticas pasivas simultáneamente, mejorando la distribución de ONUs y el rendimiento general de la red. La redundancia y la fiabilidad son a menudo incorporadas en estas configuraciones mediante mecanismos de conversión de redundancia y fuentes de alimentación de respaldo.

Costo vs. Rendimiento

Al instalar y mantener un OLT GPON, encontrar un equilibrio entre rendimiento y costo es esencial. No solo se deben considerar los costos de compra del equipo, sino también el costo total de propiedad (TCO), incluyendo mantenimiento y licencias. La escalabilidad, la flexibilidad, la eficiencia energética y la reputación del proveedor son factores importantes a evaluar.

Instalación y Mantenimiento de Redes GPON

La configuración de una red GPON requiere una planificación cuidadosa y la ejecución de varios pasos cruciales:

• Diseño de Red: Definir el área de cobertura, el número de suscriptores y los requisitos de ancho de banda.
• Instalación de OLT: Ubicar el equipo en un entorno seco, ventilado y fresco.
• Cableado de Fibra Óptica: Utilizar cables de alta calidad para minimizar la pérdida de señal.
• Configuración y Aprovisionamiento: Ajustar parámetros como VLANs, perfiles de servicio y QoS.
• Pruebas y Puesta en Marcha: Validar la transferencia de datos, el rendimiento y las capacidades funcionales del sistema.

El mantenimiento continuo de los transceptores ópticos y los cables de fibra óptica es vital para garantizar el funcionamiento ininterrumpido de la red. Esto incluye monitorear la potencia del transmisor, realizar pruebas regulares de cables y organizar adecuadamente el cableado. Un reinicio del OLT GPON puede resolver problemas temporales o errores de software.

Conceptos Clave en la Configuración de OLT

Para una configuración avanzada y eficiente, se utilizan varios perfiles y conceptos:

• Perfil DBA (Dynamic Bandwidth Allocation): Define la asignación dinámica del ancho de banda de subida para los contenedores de tráfico (TCONTs), distribuyendo el ancho de banda de manera eficiente a cada suscriptor.
• TCONT (Traffic Container): Un espacio virtual reservado para almacenar los GEM Ports, recibiendo su ancho de banda asignado por el DBA.
• GEM Port (GPON Encapsulation Method Port): Actúa como "tuberías" virtuales para encapsular y transportar servicios específicos (internet, voz, video). Se asocian a una VLAN para identificar claramente el origen y destino de los paquetes.
• GEM Mapping: Establece la relación entre el GEM Port, la VLAN, el TCONT y el DBA.
• Line Profile: Agrupa todas las configuraciones mencionadas anteriormente (DBA, TCONT, GEM Port, GEM Mapping) y puede ser reutilizado para múltiples ONTs, simplificando la configuración.
• Service Profile: Se utiliza para configurar las ONUs/ONTs en el extremo del usuario, especificando qué VLAN y servicio recibirá cada puerto o interfaz.

La correcta implementación y gestión de estos elementos, junto con una configuración adecuada de los puertos Ethernet ascendentes, son fundamentales para construir y mantener redes GPON robustas, eficientes y de alto rendimiento. La tecnología GPON juega un papel crucial en la transmisión de datos de alta velocidad, maximizando el uso del ancho de banda y ofreciendo soluciones seguras y económicas para la conectividad moderna.
