Las antenas UHF (Ultra High Frequency) son componentes fundamentales en el vasto mundo de las comunicaciones inalámbricas, actuando como puentes invisibles que permiten la transmisión y recepción de información a través del aire. El término 'UHF' se refiere a un rango de frecuencias que típicamente abarca desde los 300 MHz hasta los 3 GHz, una porción del espectro electromagnético crucial para una multitud de aplicaciones modernas.
El Rango de Frecuencia UHF y sus Características Únicas

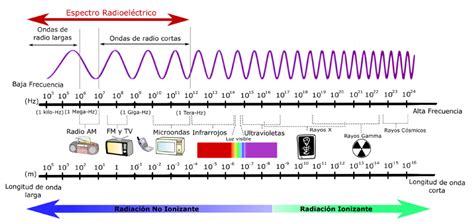

La banda de frecuencia UHF, que se extiende de 300 MHz a 3 GHz, no es un bloque homogéneo, sino un espectro con distintas propiedades de propagación. En el extremo inferior de esta banda, alrededor de 300 MHz a 500 MHz, las señales exhiben una notable capacidad para penetrar obstáculos físicos como edificios y follaje denso. Esta cualidad las hace ideales para aplicaciones donde la línea de visión directa no siempre es posible. Por ejemplo, en ciertos sistemas de radio bidireccional de largo alcance que operan en este rango, se emplean antenas con elementos más largos para optimizar la intensidad de la señal, asegurando una comunicación fiable incluso en entornos desafiantes.
A medida que nos desplazamos hacia el extremo superior de la banda UHF, acercándonos a los 3 GHz, el ancho de banda disponible se expande considerablemente. Este mayor ancho de banda es esencial para aplicaciones que demandan altas velocidades de transferencia de datos, como las redes de banda ancha inalámbrica y la comunicación de datos de alta velocidad. Sin embargo, es importante notar que a estas frecuencias más elevadas, la propagación de la señal se vuelve más susceptible a la atenuación, es decir, a la pérdida de intensidad, causada por obstáculos y condiciones atmosféricas. Un estudio realizado por el [Nombre del Instituto de Investigación] reveló que en un entorno urbano típico, las señales UHF a 2.5 GHz experimentaron aproximadamente un 20% más de atenuación que las señales a 500 MHz al atravesar un conjunto similar de edificios. Esta disparidad subraya la importancia crítica de seleccionar cuidadosamente la frecuencia específica dentro de la banda UHF y, consecuentemente, la antena UHF más adecuada para una aplicación determinada.
Diversidad de Diseños: Tipos de Antenas UHF
El diseño de una antena UHF está intrínsecamente ligado a su función y al entorno operativo. Existen varios tipos de antenas UHF, cada una con características de rendimiento y patrones de radiación distintivos.

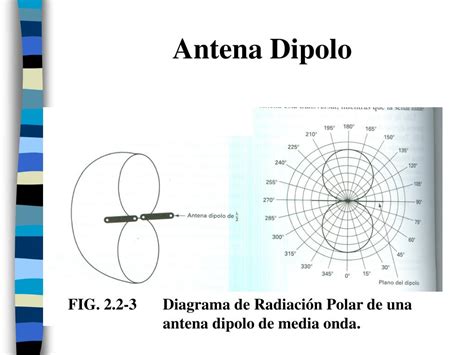

- Antena Dipolo: Un diseño fundamental y ampliamente utilizado, la antena dipolo UHF consta de dos elementos conductores de igual longitud, separados por un pequeño espacio. Su principal ventaja reside en su patrón de radiación relativamente omnidireccional en el plano horizontal, lo que significa que puede recibir o transmitir señales desde una amplia gama de direcciones circundantes. Esto la convierte en una opción popular para redes inalámbricas de área local (WLAN), donde los dispositivos pueden estar ubicados en diversas posiciones.

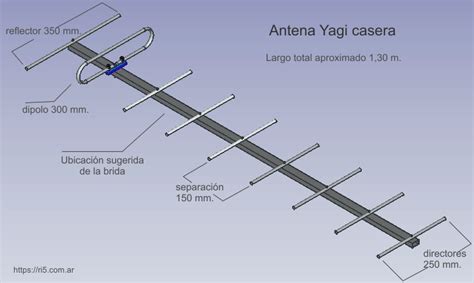

- Antena Yagi-Uda: A diferencia de la antena dipolo, la Yagi-Uda es una antena direccional. Está compuesta por un elemento conductor principal (el elemento accionado) y varios elementos parásitos (directores y reflectores). El diseño de estos elementos parásitos está optimizado para enfocar la radiación en una dirección específica, logrando así una mayor ganancia en esa dirección particular. Esto la hace ideal para aplicaciones que requieren una señal fuerte y concentrada hacia un punto específico, como en enlaces de comunicación inalámbrica punto a punto entre dos ubicaciones distantes. Por ejemplo, se podría emplear una antena Yagi-Uda UHF para establecer una conexión inalámbrica robusta entre una estación base y un sensor remoto ubicado a varios kilómetros de distancia, siempre que la dirección del sensor sea conocida.
- Antena de Parche: Las antenas de parche son una solución popular para dispositivos portátiles y aplicaciones de interior debido a su diseño plano y compacto. Estas antenas se integran fácilmente en pequeños dispositivos electrónicos y pueden diseñarse para operar eficientemente dentro de la banda UHF, ofreciendo un buen rendimiento para comunicaciones de corto alcance. Muchas radios bidireccionales portátiles, por ejemplo, incorporan antenas de parche para sus capacidades de comunicación UHF.
El Principio de Funcionamiento: Cómo Operan las Antenas UHF
El funcionamiento de cualquier antena, incluidas las UHF, se basa en los principios fundamentales de la propagación de ondas electromagnéticas. Cuando una corriente eléctrica alterna se aplica a los elementos conductores de una antena, esta genera un campo electromagnético a su alrededor. Este campo, a su vez, se propaga hacia el exterior en forma de una onda electromagnética.
La forma, el tamaño y la configuración de los elementos de la antena son determinantes clave de las características de la onda radiada. Estos factores influyen en la polarización (la orientación del campo eléctrico de la onda), la direccionalidad (hacia dónde se enfoca la energía) y la ganancia (la capacidad de concentrar la energía de la señal).
En una antena dipolo UHF, la corriente alterna que fluye a través de los dos elementos crea un campo eléctrico que oscila en una dirección específica, resultando en la radiación de una onda electromagnética con una polarización particular. La ganancia de una antena se refiere a su habilidad para enfocar o dirigir la energía radiada en una dirección deseada. Una antena de alta ganancia concentrará la potencia de la señal en un haz más estrecho, lo que permite una transmisión de mayor alcance o una recepción más sensible. En el caso de una antena Yagi-Uda, los elementos parásitos interactúan con el campo electromagnético del elemento accionado, reforzando la direccionalidad y la ganancia de la antena, permitiendo así una transmisión o recepción más efectiva a largas distancias en una dirección específica.
Un aspecto crucial en el funcionamiento de las antenas es la adaptación de impedancias. La impedancia de la antena debe coincidir con la impedancia de la línea de transmisión (el cable que la conecta al dispositivo) y la impedancia del dispositivo transmisor o receptor. Una desadaptación de impedancias puede provocar reflejos de la señal y una pérdida significativa de potencia, degradando el rendimiento general del sistema. Por lo tanto, la adaptación de impedancia adecuada es esencial para lograr la máxima transferencia de energía y un rendimiento óptimo en cualquier sistema de comunicación inalámbrica que utilice antenas UHF.
El Ciclo de la Comunicación: Transmisión y Recepción de Señal
El proceso de comunicación mediante antenas UHF se divide en dos fases principales: transmisión y recepción.
Durante la transmisión, la antena UHF actúa como un transductor, convirtiendo las señales eléctricas provenientes del transmisor en ondas electromagnéticas que son irradiadas al espacio circundante. La intensidad de la señal transmitida está influenciada por varios factores, incluyendo la potencia de salida del transmisor, la ganancia de la antena transmisora y la distancia que separa al transmisor del receptor. Por ejemplo, en un sistema de transmisión de televisión que utiliza antenas UHF, el transmisor emite una señal de alta potencia diseñada para cubrir un área geográfica extensa. La antena transmisora UHF, con su alta ganancia, ayuda a dirigir esta señal hacia la zona de cobertura deseada, asegurando que los receptores dentro de esa área puedan captar una señal clara.
En el extremo receptor, el proceso se invierte. La antena UHF captura las ondas electromagnéticas entrantes del aire y las convierte nuevamente en señales eléctricas. Estas señales eléctricas son luego procesadas por el receptor. El rendimiento de la antena receptora, particularmente en términos de sensibilidad (su capacidad para detectar señales débiles) y selectividad (su habilidad para discriminar la señal deseada de otras señales no deseadas), es fundamental para una comunicación precisa. En entornos inalámbricos congestionados, donde operan múltiples señales en la banda UHF, una antena receptora UHF bien diseñada puede filtrar eficazmente las señales de interferencia y extraer la señal de comunicación deseada. Un ejemplo claro se observa en los sistemas de comunicación por radio bidireccional, donde la antena receptora UHF debe ser capaz de distinguir entre las señales de diferentes usuarios y captar únicamente la señal destinada al dispositivo receptor.
La Orientación de la Onda: Polarización y su Impacto Crucial
La polarización es una característica intrínseca de las ondas electromagnéticas y, por ende, de las antenas que las generan y reciben. Se refiere a la orientación del vector del campo eléctrico de la onda a medida que se propaga. Las dos polarizaciones principales son la vertical y la horizontal.
- Polarización Vertical: El campo eléctrico oscila en dirección vertical.
- Polarización Horizontal: El campo eléctrico oscila en dirección horizontal.
La coincidencia de polarización entre las antenas transmisora y receptora es un factor determinante para la eficiencia de la transferencia de señal. Cuando ambas antenas poseen la misma polarización, la transferencia de señal es máxima. Sin embargo, si las polarizaciones no coinciden, se produce una pérdida significativa en la intensidad de la señal. En un escenario práctico, como una red inalámbrica local utilizando antenas UHF, si la antena del punto de acceso está polarizada verticalmente y la antena del dispositivo cliente está polarizada horizontalmente, la intensidad de la señal recibida por el cliente podría reducirse hasta en un 50% en comparación con una situación de polarización coincidente. Esto se debe a que una antena polarizada horizontalmente es menos eficiente captando una señal polarizada verticalmente. Por lo tanto, es imperativo asegurar la alineación adecuada de las polarizaciones de las antenas UHF transmisoras y receptoras para lograr un rendimiento de comunicación óptimo.
Aplicaciones Diversas de las Antenas UHF
Las características únicas de las antenas UHF las hacen indispensables en una amplia gama de aplicaciones tecnológicas:

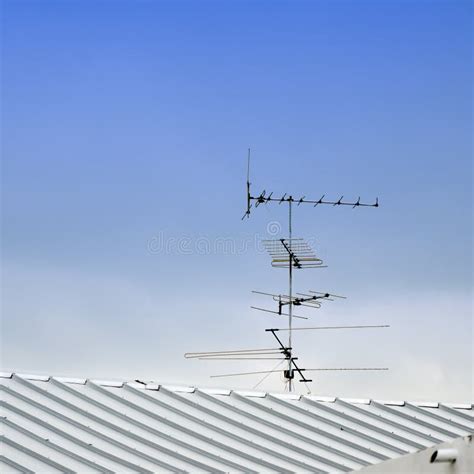

- Retransmisión Televisiva: Los canales UHF son ampliamente utilizados para la transmisión de televisión digital terrestre (TDT). Las antenas UHF instaladas en tejados o torres reciben las señales de emisión de las estaciones de televisión y las reenvían a los televisores de los hogares. Para asegurar una cobertura amplia y una recepción clara, estas antenas deben poseer una buena ganancia y ser capaces de captar señales incluso a largas distancias. En áreas metropolitanas, un conjunto de antenas UHF en una torre alta puede cubrir un radio de varias decenas de kilómetros, proporcionando programación de televisión a miles de hogares.
Comunicaciones por Radio Bidireccional: Las frecuencias UHF son la columna vertebral de muchos sistemas de comunicación por radio bidireccional, tanto para corto como para mediano alcance. Esto incluye radios portátiles utilizadas por personal de seguridad, servicios de emergencia (policía, bomberos, ambulancias) y en entornos industriales, así como radios móviles instaladas en vehículos y estaciones base. Las antenas UHF de estos dispositivos están diseñadas para ser compactas y robustas, proporcionando una comunicación fiable en diversas condiciones. Por ejemplo, los socorristas en una situación de emergencia dependen de sus radios UHF para coordinar esfuerzos de rescate.
Redes Inalámbricas (WLAN): En las redes de área local inalámbricas que operan en la banda UHF, las antenas de los puntos de acceso y los dispositivos clientes son cruciales para establecer y mantener una conexión estable. Permiten la transferencia de datos a alta velocidad dentro de un área limitada, como en oficinas o campus universitarios.
Sistemas RFID (Identificación por Radiofrecuencia): Las antenas UHF son componentes esenciales en los sistemas RFID, utilizados para la lectura y escritura de datos en etiquetas RFID. Estas aplicaciones abarcan desde la gestión de inventarios en el sector minorista hasta el control de acceso y el seguimiento de activos en entornos industriales y sanitarios. La capacidad de las antenas UHF para leer etiquetas a distancias mayores las hace ideales para estas tareas.
Otras Aplicaciones: Las antenas UHF también encuentran uso en sistemas de comunicación por satélite para el enlace de datos, en aplicaciones militares para radares y sistemas de comunicación seguros, y en la comunicación móvil en general.
Transmisión de Televisión y la Importancia de la Antena UHF
En el ámbito de la retransmisión televisiva, la antena UHF es el nexo entre la estación emisora y el espectador. La banda UHF ofrece una cantidad considerable de canales, permitiendo una programación diversa. La selección e instalación de antenas para la recepción de televisión deben realizarse con esmero para asegurar un rendimiento óptimo. En zonas rurales, donde la distancia al transmisor puede ser considerable, una antena UHF de alta ganancia y gran tamaño puede ser necesaria para captar señales débiles. Estas antenas se suelen montar en tejados o postes altos para maximizar la línea de visión hacia el transmisor.
La polarización de la señal transmitida es otro factor de diseño crucial. Dado que la mayoría de las estaciones de televisión UHF utilizan polarización vertical u horizontal, la antena receptora debe adaptarse en consecuencia. Además, el ancho de banda de la antena debe ser lo suficientemente amplio para cubrir todos los canales UHF disponibles en la región. Un estudio de la [Broadcast Research Organization] indicó que en algunas áreas, el uso de una antena UHF de banda ancha con un ancho de banda de al menos 500 MHz garantiza la recepción de todos los canales UHF disponibles sin necesidad de ajustes frecuentes. Esto es particularmente relevante dado que la disponibilidad de canales UHF puede variar con el tiempo debido a cambios regulatorios.
Comunicación por Radio Bidireccional: Fiabilidad UHF
Los sistemas de comunicación por radio bidireccional dependen en gran medida de las antenas UHF para su eficacia. Las radios portátiles, utilizadas por personal de seguridad, organizadores de eventos y entusiastas de actividades al aire libre, operan comúnmente en la banda UHF. Las antenas de estas radios están diseñadas para ser compactas y portátiles, al tiempo que ofrecen suficiente ganancia para comunicaciones de corto a mediano alcance. En eventos de gran envergadura, los guardias de seguridad utilizan radios UHF portátiles con antenas integradas para coordinar sus operaciones.
Las antenas de las radios móviles, instaladas en vehículos, son generalmente más grandes y potentes que las de las radios portátiles, permitiendo comunicaciones de mayor alcance. En el sector del transporte, por ejemplo, los conductores de camiones y autobuses utilizan radios UHF móviles con antenas montadas en el vehículo para mantener la comunicación con el centro de despacho y otros vehículos en la carretera. La fiabilidad de estas comunicaciones es vital para la seguridad y la eficiencia operativa.
Antenas UHF vs. VHF: Una Comparativa Esencial
Es fundamental distinguir entre las antenas UHF y VHF (Very High Frequency), ya que operan en rangos de frecuencia distintos y poseen características de propagación diferentes.
VHF (30 MHz - 300 MHz): Las frecuencias VHF, con longitudes de onda más largas, son más adecuadas para comunicaciones a larga distancia en entornos abiertos con menos obstáculos. Sufren una menor atenuación al atravesar objetos y son menos susceptibles a interferencias de otros equipos electrónicos en frecuencias VHF. Sin embargo, las antenas VHF suelen ser más grandes, lo que puede ser un inconveniente para aplicaciones portátiles, y tienen dificultades para penetrar edificios en entornos urbanos congestionados.
UHF (300 MHz - 3 GHz): Las frecuencias UHF, con longitudes de onda más cortas, ofrecen un mayor ancho de banda, permitiendo mayores velocidades de transmisión de datos. Son más adecuadas para aplicaciones en interiores y entornos urbanos debido a su mejor capacidad de penetración de obstáculos en comparación con VHF. Sin embargo, las señales UHF son más susceptibles a la atenuación, requieren más estaciones base o repetidores para cubrir la misma área que VHF, y pueden consumir más potencia para mantener la comunicación a largas distancias, afectando la duración de la batería.
La elección entre una antena UHF y una VHF depende intrínsecamente de la aplicación específica. Para radiodifusión, comunicaciones móviles o aeronáuticas, la decisión se basará en el entorno operativo y los requisitos de alcance. Si la aplicación prioriza la comunicación a larga distancia en exteriores, VHF podría ser la opción preferible. Por otro lado, las antenas UHF son más compactas y ligeras, lo que las hace ideales para dispositivos portátiles y aplicaciones que demandan altas velocidades de transmisión de datos, como el streaming y la comunicación digital.
Consideraciones Clave para la Instalación y Selección de Antenas UHF
La instalación y sintonización correctas de una antena UHF son cruciales para optimizar la recepción de la señal. Varios factores deben ser considerados:
Ubicación de Montaje: Identificar una ubicación que ofrezca un camino despejado entre la antena y el objetivo de comunicación es fundamental. Para antenas de interior, colocarla cerca de una ventana y en un lugar con la menor cantidad de barreras físicas posibles (como otros edificios) maximiza la recepción. Para antenas exteriores, se debe considerar la exposición al viento y a la intemperie, asegurando un sistema de montaje estable.
Tipo de Antena: La selección del tipo de antena UHF (Yagi, omnidireccional, de panel, etc.) debe corresponder a la aplicación específica. Las antenas direccionales son adecuadas para comunicaciones punto a punto, mientras que las omnidireccionales son mejores para cobertura de corto alcance.
Polarización: Asegurar que la polarización de la antena coincida con la de la señal a recibir es vital.
Adaptación de Impedancias: Como se mencionó anteriormente, una adaptación de impedancias correcta entre la antena, el cable de transmisión y el dispositivo es esencial para minimizar la pérdida de señal.
Ganancia: La ganancia de la antena determina su capacidad para concentrar la energía de la señal. Las antenas de alta ganancia son beneficiosas para la comunicación a larga distancia.
Sintonización: Después de la instalación, la sintonización, que puede implicar ajustar la orientación y posición de la antena, es necesaria para optimizar la intensidad y calidad de la señal. El uso de un medidor de ROE (relación de onda estacionaria) o un medidor de intensidad de señal puede ayudar en este proceso.
Antenas de Interior para TDT: Una Solución Práctica y Económica

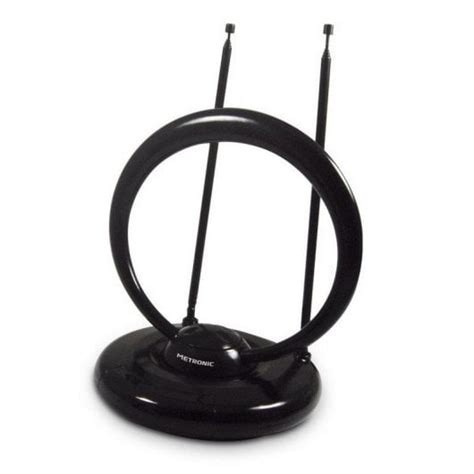

La antena de interior para Televisión Digital Terrestre (TDT) surge como una solución económica y práctica para aquellos que desean disfrutar de la televisión digital sin recurrir a instalaciones de cableado coaxial complejas. Estas antenas están diseñadas para captar señales UHF dentro del hogar, a menudo evitando la necesidad de perforar paredes o realizar obras.
Sin embargo, es importante desmitificar el concepto de "interior". Si bien estas antenas se colocan dentro de la vivienda, su funcionamiento óptimo depende en gran medida de la potencia y calidad de la señal TDT que llega a la ubicación específica. No son una solución milagrosa; si una antena TDT convencional exterior no recibe señal, es poco probable que una antena de interior funcione de manera efectiva. Por ello, se recomienda ubicarlas cerca de una ventana, preferiblemente con orientación hacia el repetidor de señal, y en lugares con la menor cantidad de barreras físicas.
La tecnología de las antenas de interior ha evolucionado considerablemente. Las primeras versiones, como las antenas de "cuernos", a menudo presentaban altas tasas de devolución debido a su limitada eficacia. Las antenas modernas incorporan tecnologías avanzadas, como filtros 5G para mitigar interferencias de redes móviles, sistemas de amplificación inteligente que ajustan la ganancia según la señal recibida, y diseños más planos y compactos. Modelos como la antena Televes MIRA de 30db o la Strong INNOVA BOSS, diseñada para colocarse en ventanas y no requerir orientación, son ejemplos de la mejora en rendimiento y facilidad de uso.
La elección entre una antena amplificada y una no amplificada dependerá de la intensidad de la señal en la zona. Las antenas amplificadas son beneficiosas en áreas con señales débiles o con muchas interferencias, mientras que las no amplificadas funcionan bien en ubicaciones con señales fuertes y claras.
El Futuro de las Antenas UHF y la Comunicación Inalámbrica
Con el continuo avance de tecnologías como el 5G y el Internet de las Cosas (IoT), la demanda de antenas UHF eficientes y versátiles seguirá creciendo. Su capacidad para ofrecer alta velocidad de datos, buena penetración de señal en entornos urbanos y su adaptabilidad a diversas aplicaciones las posicionan como un componente esencial en la infraestructura de comunicación del futuro. Desde la transmisión de televisión hasta redes inalámbricas de alta velocidad y sistemas de identificación avanzados, las antenas UHF seguirán desempeñando un papel vital en la conexión del mundo.
