Redes de Datos Avanzadas: Un Laboratorio Profundo sobre MPLS

En el panorama actual de redes, donde la velocidad, la eficiencia y la fiabilidad son pilares fundamentales, la tecnología Multiprotocol Label Switching (MPLS) se erige como una solución clave. MPLS no es meramente un protocolo de enrutamiento; es una herramienta avanzada de traffic engineering diseñada para optimizar el reenvío de paquetes. Su genialidad reside en la combinación de las ventajas del switching de Capa 2 y el enrutamiento de Capa 3. Al utilizar etiquetas cortas en lugar de complejas búsquedas IP en cada salto, MPLS reduce significativamente la latencia, un factor crítico para aplicaciones de alto rendimiento.

Requisitos Fundamentales para Comprender MPLS

Para adentrarse en las complejidades de MPLS, es recomendable tener una base sólida en varios conceptos de redes. Un conocimiento previo de enrutamiento IP es esencial, incluyendo la familiaridad con protocolos como OSPF (Open Shortest Path First), IS-IS (Intermediate System to Intermediate System) o BGP (Border Gateway Protocol). Asimismo, es importante comprender los principios del switching de Capa 2, como Ethernet y VLANs (Virtual Local Area Networks). La distinción entre la FIB (Forwarding Information Base) y la LFIB (Label Forwarding Information Base) es crucial para entender cómo MPLS maneja el reenvío de paquetes. Finalmente, una comprensión de la terminología básica de redes, como routers, switches, paquetes, tramas y encabezados, facilitará la asimilación de los conceptos de MPLS.

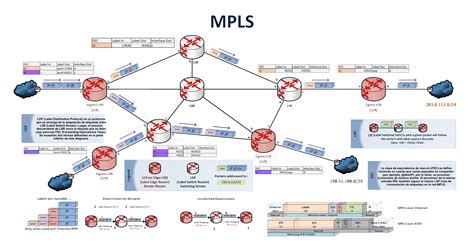

El Funcionamiento de MPLS: Conceptos Clave

En su núcleo, MPLS se basa en el concepto de switching por etiquetas. Una etiqueta, un identificador de longitud fija, guía al paquete a través de la red. Varios conceptos son vitales para entender su funcionamiento:

• Etiqueta: Un identificador de 20 bits, aproximadamente, que se adjunta a un paquete IP.
• Label Switched Path (LSP): Una ruta predeterminada a través de la red MPLS que determina el recorrido de un paquete etiquetado.
• Label Switching Router (LSR): Un router que participa en el proceso de conmutación de etiquetas, realizando operaciones de push, swap o pop sobre las etiquetas.
• Ingress Label Edge Router (LER) o Router PE (Provider Edge): El router en el borde de la red MPLS que recibe el paquete IP original, le asigna una etiqueta y lo introduce en el LSP.
• Transit LSR: Routers intermedios dentro de la red MPLS que reciben paquetes etiquetados, consultan su LFIB y realizan un swap de etiqueta antes de reenviar el paquete.
• Egress LER: El router en el borde de salida de la red MPLS que recibe el paquete etiquetado, elimina la etiqueta y entrega el paquete IP original a su destino.
• Protocolos de Distribución de Etiquetas: Protocolos como LDP (Label Distribution Protocol) o RSVP-TE (Resource Reservation Protocol - Traffic Engineering) se utilizan para establecer LSPs y distribuir etiquetas entre los LSRs, permitiendo la ingeniería de tráfico.

Proceso de Reenvío de Paquetes en MPLS

El proceso de reenvío de un paquete IP a través de una red MPLS se puede describir en varios pasos:

1. Ingreso a la Red MPLS: El Ingress LER recibe el paquete IP. Consulta su FIB para determinar la Clase de Equivalencia de Reenvío (FEC) a la que pertenece el paquete. Basado en la FEC, empuja (añade) una etiqueta apropiada al paquete.
2. Tránsito por la Red MPLS: Los Transit LSRs reciben el paquete etiquetado. Consultan su LFIB (Label Forwarding Information Base) para determinar la acción a realizar. La acción más común es un swap de etiqueta, donde la etiqueta entrante se reemplaza por una nueva etiqueta saliente, y el paquete se reenvía al siguiente LSR en el LSP.
3. Salida de la Red MPLS: El Egress LER recibe el paquete con la última etiqueta. Realiza la operación pop, eliminando la etiqueta. El paquete IP original se reensambla y se entrega al siguiente salto en la red IP tradicional hacia su destino final.

Ventajas Principales de MPLS

MPLS ofrece una serie de beneficios significativos para las redes empresariales y de proveedores de servicios:

• Mayor Velocidad y Rendimiento: Al evitar las complejas y lentas búsquedas de direcciones IP en cada salto, MPLS acelera drásticamente el reenvío de paquetes.
• Ingeniería de Tráfico Avanzada: MPLS permite a los administradores de red controlar explícitamente las rutas que toman los paquetes, lo que facilita la optimización del uso del ancho de banda, la evitación de cuellos de botella y la gestión de la congestión.
• Soporte Nativo para VPNs: MPLS es la base para la implementación de VPNs de Capa 3 (L3VPN) y Capa 2 (L2VPN), permitiendo la creación de redes privadas virtuales seguras y eficientes sobre una infraestructura compartida.
• Calidad de Servicio (QoS): MPLS integra de forma nativa mecanismos de QoS, permitiendo priorizar tráfico crítico como voz o video sobre tráfico menos sensible, garantizando una experiencia de usuario óptima.
• Simplificación del Enrutamiento: MPLS desacopla el plano de reenvío (forwarding plane) del plano de enrutamiento (routing plane), lo que puede simplificar la gestión de la red.
• Escalabilidad: MPLS está diseñado para escalar a redes muy grandes, lo que lo hace adecuado para proveedores de servicios y grandes empresas.
• Integración con Servicios Cloud: MPLS se integra eficazmente en despliegues de servicios cloud, como AWS y Azure, permitiendo soluciones híbridas y la interconexión segura de centros de datos (Data Center Interconnect - DCI).

Desventajas y Consideraciones de MPLS

A pesar de sus numerosas ventajas, MPLS también presenta algunos desafíos y consideraciones importantes:

• Complejidad de Configuración y Gestión: La configuración y resolución de problemas de MPLS requieren un alto nivel de experiencia y conocimiento especializado.
• Overhead de Etiqueta: La adición de encabezados de etiqueta a los paquetes IP introduce un pequeño overhead de datos.
• Coste: La implementación de MPLS puede implicar costes adicionales en hardware especializado, licencias de software y formación del personal.
• Interoperabilidad: Ocasionalmente, pueden surgir retos de interoperabilidad entre equipos de diferentes proveedores.
• Seguridad Intrínseca: MPLS no proporciona cifrado de datos por sí mismo. Por lo tanto, es fundamental complementar las implementaciones de MPLS con medidas de ciberseguridad adicionales, como el cifrado, para proteger la confidencialidad de los datos.

Ejemplo Resumido de Configuración en Cisco IOS (Entorno de Laboratorio)

Este ejemplo proporciona una guía conceptual para habilitar MPLS en un entorno de laboratorio utilizando Cisco IOS.

! Habilitar MPLS en la interfazinterface GigabitEthernet0/0 ip address 10.1.1.1 255.255.255.0 mpls ip!interface GigabitEthernet0/1 ip address 10.1.2.1 255.255.255.0 mpls ip!! Configurar protocolo de enrutamiento (ejemplo OSPF)router ospf 1 network 10.1.1.0 0.0.0.255 area 0 network 10.1.2.0 0.0.0.255 area 0!! Ejemplo de configuración RSVP TE para ingeniería de tráficoip rsvp bandwidth 10000!! Habilitar Cisco Express Forwarding (CEF) distribuido para optimizar el reenvíoip cef distributed

Este resumen es una guía conceptual y debe adaptarse a entornos de laboratorio específicos y requisitos de red.

Captura Wireshark y el Encabezado MPLS

Al analizar el tráfico de red con herramientas como Wireshark, un paquete MPLS revela su estructura distintiva. Un encabezado MPLS adicional se inserta entre el encabezado de Capa 2 (ej. Ethernet) y el encabezado de Capa 3 (IP). Este encabezado contiene campos clave:

• Label Value: El valor de la etiqueta de 20 bits que identifica el LSP.
• Experimental Bits (EXP): Usados para QoS o traffic engineering.
• Bottom of Stack (S) bit: Indica si esta es la última etiqueta en la pila (1 si es la última, 0 si hay más etiquetas apiladas).
• Time To Live (TTL): Similar al TTL en el encabezado IP, ayuda a prevenir bucles de enrutamiento.

Aplicaciones Prácticas de MPLS

MPLS es la tecnología subyacente para una amplia gama de servicios de red avanzados:

• MPLS VPNs: La implementación de L3VPN y L2VPN para conectar de forma segura múltiples sitios de clientes sobre una infraestructura compartida de proveedor de servicios.
• Optimización de Rutas con Traffic Engineering: Dirigir el tráfico a través de rutas específicas para maximizar el uso del ancho de banda y minimizar la latencia.
• Gestión de QoS: Priorizar aplicaciones sensibles como VoIP, videoconferencias o IPTV para garantizar una alta calidad de servicio.
• Entrega de IPTV y Video Streaming: Asegurar la entrega fluida y de alta calidad de contenido de video a los usuarios finales.
• Interconexión de Centros de Datos (DCI): Conectar de forma segura y eficiente múltiples centros de datos, permitiendo la replicación de datos y la continuidad del negocio.
• Integración con Plataformas Cloud: Facilitar la conectividad segura y de alto rendimiento entre redes empresariales y servicios en la nube (AWS, Azure).
• Análisis en Tiempo Real: Soporte para aplicaciones que requieren análisis de datos de red en tiempo real.

El Futuro de MPLS y Tecnologías Emergentes

El panorama de las redes está en constante evolución. Tecnologías emergentes como Segment Routing (SR) ofrecen arquitecturas de red más simples y una mayor escalabilidad en comparación con MPLS tradicional. SR permite una mayor granularidad en el control de rutas y simplifica la gestión de la red al desacoplar el plano de control de la infraestructura de red.

Sin embargo, MPLS continúa siendo una tecnología ampliamente desplegada y robusta. En muchos entornos, MPLS convive con SR en arquitecturas híbridas. Esta coexistencia permite a las organizaciones aprovechar lo mejor de ambos mundos: la madurez y las capacidades probadas de MPLS, junto con la agilidad y simplicidad de Segment Routing. La tendencia es hacia una migración gradual y la integración inteligente de estas tecnologías para construir redes más flexibles, eficientes y escalables.
