La Guía Definitiva de las Fresas para Router CNC: Herramientas Esenciales para la Impresión 3D y el Mecanizado

Las máquinas de Control Numérico por Computadora (CNC), ya sean routers o impresoras 3D, son herramientas versátiles que abren un abanico de posibilidades creativas y productivas. Sin embargo, la verdadera magia y la calidad del trabajo final no residen en la máquina en sí, sino en las herramientas que utiliza. En el caso de los routers CNC, las fresas son los componentes más críticos. Son estas herramientas las que realizan los procesos de corte, grabado, embolsado y otras operaciones, determinando el tipo de procesamiento que se puede llevar a cabo y la calidad de los diseños terminados. Sin las fresas adecuadas, un router CNC, por potente que sea, no puede realizar ninguna tarea.

La generalización en el uso de las máquinas CNC ha permitido todo tipo de posibilidades creativas, pero la calidad de los trabajos sigue residiendo en las fresas. Su calidad y buen uso determinarán el resultado final de tu trabajo. Además, también notará la diferencia si reduce los residuos y por tanto los costes en material. La limpieza de las herramientas es extremadamente importante. Por ello, comprender los distintos tipos de fresas, sus aplicaciones y cómo seleccionarlas es fundamental para cualquier profesional o aficionado que trabaje con estas tecnologías.

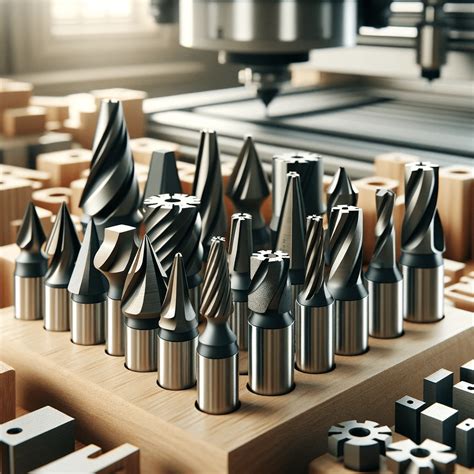

Tipos de Fresas para Router CNC: Una Clasificación Detallada

Las brocas de router CNC, también conocidas como herramientas de router CNC, cortadores de router CNC, brocas de máquina router, brocas de grabado CNC, o fresas de fresado CNC, se dividen en numerosas categorías según su diseño, función y material. Esta diversidad permite abordar una amplia gama de materiales y acabados.

Fresas de Taladrado vs. Fresas de Fresado

Una distinción fundamental se basa en el método de procesamiento:

• Brocas CNC (para taladrar): Se utilizan generalmente para pretaladrar agujeros para tornillos. Estas brocas CNC se introducen en materiales. No tienen bordes laterales, por lo que no pueden fresar horizontalmente.
• Brocas de Fresado CNC (o brocas de tallado CNC, fresas de extremo CNC, brocas de router de grabado): Pueden cortar o moverse por la superficie de las piezas de trabajo. Estas son las herramientas principales para operaciones de corte y grabado.

Clasificación por la Forma de la Punta

Según las formas de las puntas, las fresas CNC se pueden dividir en muchos tipos, cada uno con funciones específicas:

• Brocas de Fondo Plano con Borde en Espiral: Estos bits también se denominan bits de router cilíndricos. Pueden grabar apoyándose principalmente en el borde lateral, y el borde inferior es principalmente para fresado de superficies. Se utilizan principalmente para grabar metal y material plástico. A veces también se les llama brocas de punta redonda, y tienen muchos tipos de acuerdo con las formas de dichas brocas de grabado CNC.
• Brocas de Punta Esférica: El filo de las fresas CNC de punta esférica tiene forma de arco, lo que podría formar una semiesfera durante el proceso de grabado. Por lo tanto, las brocas de punta esférica están sujetas a una fuerza uniforme al cortar y pueden cortar sin problemas. Son especialmente adecuadas para semiacabado y grabado de superficies curvas, pero no para planos de fresado.
• Brocas Cónicas de Punta Esférica: También se denominan fresas CNC de punta esférica cónica. Son una combinación de fresas cónicas y puntas de bola, poseyendo las características de ambas. Tienen puntas pequeñas y la capacidad de crear curvas suaves.
• Brocas de Maíz (o Brocas de Ranura en Espiral): Este tipo de fresas CNC tiene dientes en los bordes laterales, que parecen un maíz. Se utilizan principalmente para taladrar agujeros en piezas de trabajo para tornillos. Estas brocas tienen solo bordes inferiores sin bordes laterales, por lo que no pueden realizar trabajos de fresado en dirección horizontal, excepto para taladrar agujeros. En realidad, son una especie de fresas de fresado cónicas con un gran ángulo cónico en la punta del cortador.
• Brocas de Cabeza Grande (o Brocas de Router de Cabeza Grande): A diferencia de las brocas de router CNC comunes, donde el cabezal de corte se mecaniza directamente del vástago, estas herramientas de router CNC tienen cabezales de corte soldados adicionalmente al vástago. Son capaces de grabar trabajos de diversas formas especiales en muchos materiales.
• Brocas de Grabado de Ranura en V: Ideales para crear letras o letreros, estas brocas tienen un ángulo de ranura en V que varía (por ejemplo, entre 60°, 90° y 120°). Este ángulo determina la profundidad de penetración para un ancho de ranura determinado: un ángulo más estrecho produce una ranura más profunda, mientras que un ángulo más amplio produce una ranura menos profunda. El ancho máximo de la ranura puede ser de hasta 32 mm. Se utilizan principalmente para fresar rápidamente la superficie del material y para detalles superficiales en una superficie plana.

Clasificación por la Dirección de la Hélice y la Evacuación de Virutas

La orientación de las estrías (o hélices) de la fresa impacta directamente en cómo se manejan las virutas y el acabado de la superficie:

• Fresas CNC de Corte Ascendente (o Fresas con Hélice Positiva): Estas fresas CNC retiran las virutas del material durante el procesamiento. Se pueden utilizar para ranurar o ranurar, para la evacuación ascendente de la viruta y para un acabado óptimo en la cara inferior de la pieza. Son ideales para cortar materiales relativamente gruesos, pero no se recomiendan para materiales más delgados o blandos, ya que la fuerza ascendente puede levantar las virutas, causando un acabado irregular en la superficie superior o, peor aún, expulsar la pieza de la mesa. Por lo tanto, el material deberá sujetarse firmemente. Este tipo de fresa es ideal para todo tipo de talleres y para realizar pequeñas y medianas producciones.
• Fresas CNC de Corte Descendente (o Fresas con Hélice Negativa): Por el contrario, estas fresas CNC presionan las virutas y el material hacia el corte. Son adecuadas para cortar materiales delgados y flexibles, pero no para taladrar agujeros. Se utilizan principalmente cuando se requiere un acabado de corte de alta calidad en la superficie superior de una pieza de trabajo.
• Brocas de Compresión para Fresadora CNC: Estas brocas combinan las características de las brocas de corte ascendente y descendente. La parte inferior del material se eleva, mientras que la superior se empuja hacia abajo, eliminando así el riesgo de dañar las superficies laminadas durante el procesamiento.

Clasificación por Número de Flautas (Filos)

El número de flautas (o filos) en una fresa afecta su capacidad para evacuar virutas y la velocidad de corte:

• Fresas de una sola flauta: Se utilizan para cortar acrílico a alta velocidad y alta eficiencia, sin humo ni olor, y sin virutas adheridas.
• Fresas de doble flauta (o fresas espiral rompevirutas de doble flauta): Son ideales para cortar MDF gracias a sus dos ranuras amplias para eliminar las virutas. Son una opción multifunción y pueden cortar una amplia gama de materiales.
• Fresas de múltiples flautas: Generalmente ofrecen una evacuación de virutas más limitada pero permiten velocidades de corte más altas en ciertos materiales.

Materiales de Fabricación y Aplicaciones Específicas

Las brocas de router CNC están sujetas a alta presión, alta temperatura, fuerte impacto y vibración al cortar o grabar materiales. Por lo tanto, los cortadores de router CNC tendrán ciertas características para soportar estas condiciones. El material del que está hecha la fresa es un factor crucial que determina su dureza, tenacidad y resistencia al desgaste, lo que a su vez define para qué materiales es más adecuada.

• Carburo de Tungsteno: Es uno de los materiales más comunes para fresas CNC debido a su alta dureza y resistencia al desgaste. Se encuentra en diferentes grados para adaptarse a diversos materiales.
• Acero Rápido (HSS): Menos común en fresas de router CNC de alta gama, pero aún utilizado para ciertas aplicaciones.
• Diamante (Brocas de Fresa de Diamante): Para materiales extremadamente duros como el acero, la piedra o la cerámica, se requieren herramientas de fresado CNC con mayor dureza y tenacidad, como las fresas de fresa de diamante.

Aplicaciones Específicas por Material:

• Acrílico: Se recomienda la fresa espiral de una sola flauta. Permite cortar material acrílico a alta velocidad y alta eficiencia, sin humo ni olor, ni virutas adheridas. También las brocas de diámetro pequeño (3 mm) con longitud de flauta de 5 a 20 mm son excelentes para cortar y grabar acrílico.
• MDF: La fresa espiral rompevirutas de doble flauta es ideal para cortar MDF gracias a sus dos ranuras amplias para eliminar las virutas. También las brocas de grabado CNC con cabeza de diversas formas son excelentes para enrutar canales estriados en tablas de cortar y bordes de encimeras.
• Madera: Las fresas de extremo en espiral CNC y las fresas de corte ascendente/descendente son muy utilizadas para una amplia gama de trabajos en madera. Las brocas para tallar con cabeza de diversas formas se aplican para grabar relieves grandes o simples en madera.
• Aluminio y Metales Blandos: Para cortar placas de aluminio, se recomiendan brocas CNC para aluminio, como fresas de una sola flauta. El proceso de corte es antiadherente, rápido y eficiente. Las brocas de diámetro pequeño (3 mm) también son excelentes para cortar y grabar aluminio.
• Materiales Compuestos: Las brocas de diámetro pequeño (3 mm) son excelentes para cortar paneles compuestos de aluminio.
• Materiales Duros (Acero, Piedra): Requieren herramientas de fresado CNC con mayor dureza y tenacidad, como las fresas de fresa de diamante.

Consideraciones Clave al Comprar y Usar Fresas CNC

La elección y el uso correcto de las fresas CNC tienen un impacto directo en la calidad del trabajo, la eficiencia del proceso y la vida útil de la herramienta y la máquina.

Selección de la Fresa Adecuada

Para elegir las brocas de router CNC adecuadas, es necesario considerar varios factores:

1. ¿Qué estás cortando o grabando? El material a trabajar es el factor más determinante. ¿Es madera, metal blando, acero inoxidable, fibra de vidrio, acrílico o madera blanda? Los materiales duros requieren herramientas más resistentes y con características específicas.
2. ¿Qué proyecto estás emprendiendo? Los diferentes proyectos requieren diferentes tipos de brocas. Por ejemplo, si realizas contorneados suaves y pasadas de detalle fino, o formas complejas como tallados 3D, las fresas de punta esférica en espiral pueden ser tu mejor opción. Para letreros con letras y detalles superficiales en una superficie plana, las fresas para grabado de ranuras en V son una buena ayuda. Para eliminar grandes volúmenes de material rápidamente, elige fresas de desbaste con filos ondulados.
3. Material de la broca: Como se mencionó anteriormente, el material de la broca (carburo, diamante) debe ser compatible con el material a mecanizar.
4. Diseño de la herramienta: Considera si necesitas evacuación de virutas hacia arriba o hacia abajo, o una combinación (broca de compresión).
5. Velocidad y Avance: Verifica que tu máquina CNC pueda alcanzar las velocidades y avances recomendados por el fabricante de la fresa.
6. Calidad del Fabricante: Intenta elegir los cortadores de router CNC de fabricantes formales, ya que pueden garantizar la calidad de las brocas de la máquina router. Comprar en talleres pequeños puede resultar en imitaciones.

Uso y Mantenimiento para Maximizar la Vida Útil

Las brocas de fresado CNC son consumibles y tienen una vida útil limitada. El uso adecuado puede prolongar su vida útil y ahorrar costos, mientras que el uso incorrecto o inadecuado acortará su vida útil y provocará desperdicio de materiales, tiempo y costos.

• Nunca fuerces u obligues la fresa al cortar: Deja que la herramienta haga el trabajo.
• Profundidad de Corte: El grosor del material de procesamiento no debe exceder el grosor máximo que pueden cortar las brocas de la máquina fresadora.
• Ajuste del Vástago: El vástago de las brocas debe coincidir con el collar y se puede insertar firmemente en el colector.
• Verificación Frecuente: Asegúrate de verificar la dureza y el filo de las brocas del router CNC con frecuencia.
• Seguridad Personal: Presta atención a la seguridad personal cuando las brocas de fresado giran a alta velocidad.

La Importancia de Reemplazar las Fresas Desgastadas

Los cortadores de router CNC desgastados tienen un gran impacto no solo en los resultados del procesamiento sino también en la vida útil del motor del husillo. Por lo tanto, es muy importante cambiar las brocas del router CNC de manera oportuna. No debes esperar a que las herramientas alcancen su límite de desgaste; reemplázalas con antelación. Si continúas utilizando herramientas desgastadas, la fuerza de corte aumentará considerablemente, lo que influirá significativamente en la vida útil del motor del husillo.

Componentes Relacionados para Sistemas CNC e Impresoras 3D

Si bien las fresas son cruciales para el mecanizado, otros componentes también son vitales para el funcionamiento y la precisión de las máquinas CNC e impresoras 3D. El material proporcionado menciona varios de estos:

• Varillas Roscadas o Husillo Tornillo: Componentes esenciales para el movimiento lineal en máquinas CNC e impresoras 3D.
• Rodamientos: Incluyendo rodamientos lineales (como el LM8UU con bolas de acero templado endurecido) que son importados para sistemas CNC industriales, y soportes para rodamientos.
• Tuercas y Tornillos: Componentes de fijación y ensamblaje, incluyendo tuercas CNC y de propósito general, así como tornillos prisioneros Allen.
• Filamentos 3D: Para impresoras 3D, se mencionan rollos de filamento PLA de 1.75 mm en varios colores (ej. Blanco).
• Cama Caliente para Impresora 3D: Elemento imprescindible para imprimir con una gran variedad de plásticos.
• Placa Control Impresoras 3D: Como la placa SKR V1.3 con procesador de 32 Bits.
• Controlador Interfaz CNC: Interfaces de placa de conexión CNC de 5 ejes para controladores de motor paso a paso y control de puerto paralelo (ej. MACH3).
• Pata Antideslizante de Goma: Para reducir vibraciones en máquinas y dispositivos.
• Acople Rígido Bronce: Para acoplar ejes de motor y transmitir movimiento.
• Perfiles y Accesorios: Elementos estructurales y de montaje para la construcción de máquinas.

En resumen, la selección adecuada de las fresas de corte y grabado para máquinas CNC es fundamental para garantizar precisión, eficiencia y calidad en tus proyectos. Considera las características de cada fresa, el material a trabajar y las especificaciones de tu máquina para tomar decisiones informadas. La inversión en herramientas de calidad y su uso correcto se traducirá en resultados superiores y una mayor longevidad de tu equipamiento.
