Redes FTTH: La Revolución de la Fibra Óptica hasta el Hogar

Las redes FTTH (Fiber to the Home), o Fibra Óptica hasta el Hogar, representan un salto cualitativo en la conectividad a internet, ofreciendo un ancho de banda significativamente superior a las tecnologías de banda ancha tradicionales como ADSL o cable. Esta mejora se traduce en una experiencia de usuario optimizada y la posibilidad de integrar una amplia gama de servicios adicionales. En esencia, FTTH es una arquitectura de red de acceso que utiliza la fibra óptica para llevar la conexión de alta velocidad directamente hasta la residencia o el lugar de trabajo del usuario final.

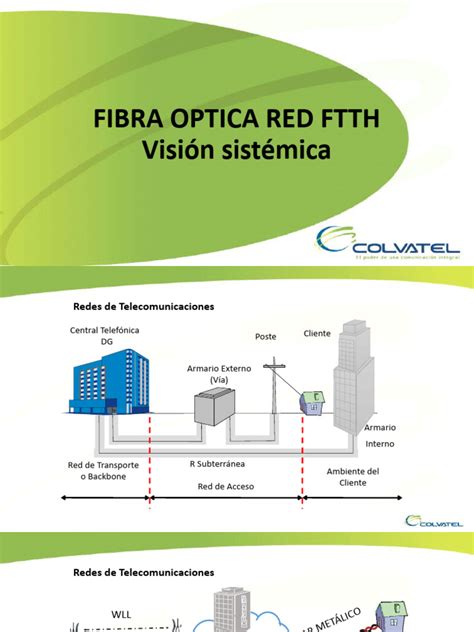

Componentes Fundamentales de una Red FTTH

Una red FTTH se sustenta en varios componentes clave que trabajan en conjunto para ofrecer un servicio de internet de alto rendimiento. Los elementos principales son el Terminal de Línea Óptica (OLT), los divisores ópticos (splitters) y el Terminal de Red Óptica (ONT).

OLT (Optical Line Terminal)

El OLT es el "cerebro" de la red FTTH, generalmente ubicado en la central del proveedor de servicios de internet (ISP). Actúa como el punto de partida y control de la red óptica pasiva. Sus funciones incluyen la programación del tráfico, la gestión de buffers y la asignación de ancho de banda a los usuarios conectados. Un OLT típico cuenta con alimentación de corriente continua redundante y varias tarjetas, incluyendo una para la conexión a Internet troncal, una para la configuración del sistema y una o varias tarjetas GPON con múltiples puertos para dar servicio a los usuarios.

Divisores Ópticos (Splitters)

Los divisores ópticos son componentes pasivos esenciales en las redes PON (Passive Optical Network), la tecnología subyacente en FTTH. Su función es dividir la señal óptica que llega por una única fibra en múltiples señales para ser distribuidas a varios usuarios. Al dividir la potencia óptica, también dividen el haz luminoso incidente en dos o más haces. Estos divisores son cruciales para la arquitectura punto a multipunto de las redes FTTH, permitiendo que una sola fibra óptica sirva a un número determinado de instalaciones, típicamente entre 32 y 128 usuarios. Los divisores ópticos pasivos se caracterizan por su amplio rango de longitud de onda de operación, baja pérdida de inserción, uniformidad, fiabilidad y dimensiones compactas.

ONT (Optical Network Terminal)

La ONT, también conocida como ONU (Optical Network Unit), es el dispositivo que se instala en las instalaciones del cliente final. Es el "endpoint" de la red óptica y se conecta al OLT a través de la fibra óptica. La ONT tiene la función de convertir la señal óptica que transporta la fibra en una señal de banda ancha que puede ser interpretada por los routers y otros dispositivos del usuario. En el contexto de GPON, el transceptor de la ONT representa la conexión física entre el cliente y la oficina central del OLT.

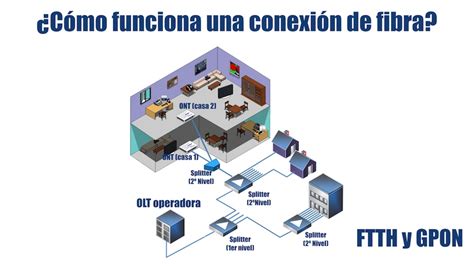

Arquitectura de Red FTTH con GPON

La arquitectura más común en las redes FTTH es GPON (Gigabit-capable Passive Optical Network), que significa Red Óptica Pasiva con Capacidad de Gigabit. Esta tecnología permite la transmisión de datos, voz y TV con velocidades superiores a 1 Gbps. GPON utiliza una topología de árbol, donde desde la central parte un troncal de fibras ópticas que se va dividiendo a través de divisores (a modo de árbol), de manera que el ancho de banda total se distribuye entre los clientes finales.

Una red de acceso FTTH con GPON se puede dividir en cinco áreas principales:

1. Área de Red Central: Incluye el equipo del proveedor de servicios de Internet (ISP), la red telefónica conmutada (PSTN) y el equipo del proveedor de televisión por cable.
2. Área de Oficina Central: Alberga los OLT y los ODF (Optical Distribution Frames), proporcionando la alimentación eléctrica necesaria.
3. Área de Alimentación: Se extiende desde la ODF en la oficina central hasta los puntos de distribución. Aquí se encuentran los divisores de nivel 1, a menudo dentro de cajas de empalme y derivación (FDT - Fiber Distribution Terminal) situadas en la vía pública. La red de alimentación suele tener una topología de anillo para redundancia y protección.
4. Área de Distribución: Conecta los divisores de nivel 1 con los divisores de nivel 2. Estos últimos se suelen ubicar en cajas terminales de fibra óptica (CTO - Cable Terminal de Operador) montadas en postes o fachadas, normalmente al inicio de un vecindario.
5. Área de Usuario: Desde el divisor de nivel 2 en la CTO, los cables de derivación conectan con las instalaciones del suscriptor. En el interior de la vivienda, un cable de derivación interior conecta la caja terminal (TB - Terminal Box) con la caja terminal de acceso (ATB - Access Terminal Box), desde donde un cable de conexión lleva la señal a la ONT.

Variantes y Evolución de las Redes PON

Si bien GPON es el estándar predominante, existen otras variantes y evoluciones de redes PON que ofrecen diferentes capacidades y optimizaciones:

• EPON (Ethernet Passive Optical Network): Suele emplearse en soluciones más económicas, especialmente en áreas pequeñas. A diferencia de GPON, EPON garantiza velocidades simétricas máximas.
• XG-PON (10G-PON): Permite velocidades de hasta 10 Gbps de descarga y 2.4 Gbps de subida. Puede coexistir en la misma fibra con señales GPON.
• XGS-PON (10G-Symmetric PON): Ofrece velocidades simétricas de 10 Gbps de descarga y 10 Gbps de subida.
• NG-PON2 (Next-Generation PON 2): Diseñada para una mayor compatibilidad, permite 4x10 Gbps de bajada y 2.5 Gbps de subida, utilizando múltiples longitudes de onda.

Presupuesto Óptico y Alcance de la Red

El diseño de una red FTTH requiere un cuidadoso análisis del presupuesto óptico para asegurar la calidad de la señal y el alcance de la red. La pérdida de enlace, causada por componentes como cables, conectores, empalmes y divisores, debe ser calculada. La fórmula general para el presupuesto de potencia es:

P = FCA * L + SL + Penalizaciones

Donde:

• P es el presupuesto de potencia requerido.
• FCA es la atenuación del cable de fibra por metro (dB/m).
• L es la distancia en metros.
• SL es la pérdida del splitter (dB).
• Penalizaciones incluyen pérdidas adicionales por empalmes y conectores.

Un presupuesto óptico adecuado garantiza que la potencia transmitida por el OLT sea suficiente para ser detectada por la ONT, incluso después de haber sufrido atenuación a lo largo de la red. Por ejemplo, con un presupuesto de potencia de 23 dB, utilizando fibra monomodo a 1550 nm, una pérdida de splitter de 14 dB, dos empalmes mecánicos (1 dB total) y dos conectores (1 dB total), la distancia máxima teórica sería de aproximadamente 23 km ( (23 dB - 14 dB - 1 dB - 1 dB) / 0.3 dB/km ≈ 23 km).

Ventajas y Desafíos de las Redes FTTH

Las redes FTTH presentan numerosas ventajas que impulsan su adopción masiva:

• Mayor Ancho de Banda y Velocidad: Proporcionan velocidades de descarga y subida considerablemente superiores a las tecnologías de cobre, permitiendo un mejor rendimiento en aplicaciones de alta demanda como streaming de video 4K/8K, juegos en línea y videoconferencias. Las velocidades pueden alcanzar y superar los 1 Gbps, e incluso 10 Gbps en evoluciones como XGS-PON.
• Escalabilidad: La infraestructura de fibra óptica es inherentemente escalable, permitiendo futuras actualizaciones a tecnologías PON más avanzadas (como XG-PON o NG-PON2) sin necesidad de reemplazar completamente el cableado.
• Menor Espacio Físico: Los cables de fibra óptica son mucho más delgados y ligeros que los cables de cobre, lo que facilita su instalación y reduce la necesidad de espacio en conductos y armarios.
• Costos Reducidos a Largo Plazo: Aunque la inversión inicial puede ser alta, los costos de mantenimiento y operación de las redes FTTH son generalmente menores. La durabilidad de la fibra y la menor necesidad de equipos de refuerzo contribuyen a un ahorro a largo plazo.
• Diversidad de Servicios: FTTH permite la convergencia de múltiples servicios sobre una única infraestructura: datos de alta velocidad, telefonía IP, televisión (IPTV), Wi-Fi y cámaras de vigilancia.
• Mayor Distancia de Transmisión: La fibra óptica puede transmitir datos a distancias mucho mayores que el cobre sin degradación significativa de la señal.
• Eficiencia Energética: Las redes pasivas como GPON requieren menos energía y refrigeración en comparación con las redes activas que utilizan switches Ethernet en capas de acceso y distribución.

Sin embargo, la implementación de FTTH también presenta desafíos:

• Costos Iniciales de Infraestructura: La instalación de la red de fibra óptica desde cero puede ser costosa, especialmente en áreas de baja densidad de población.

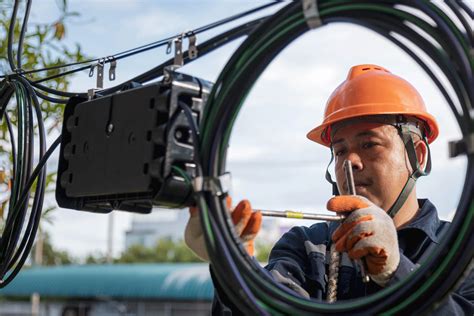

• Complejidad de Instalación: El tendido de la fibra, los empalmes y las conexiones requieren personal técnico especializado y herramientas precisas. Los empalmes mal realizados o conectores sucios pueden causar pérdidas de señal significativas.
• Compatibilidad de Equipos: En redes GPON, la compatibilidad entre OLT y ONT puede ser limitada, requiriendo a menudo el uso de equipos específicos del operador.
• Dependencia de la Infraestructura del Operador: Los usuarios y empresas dependen de la infraestructura desplegada por el ISP, lo que puede limitar el control total sobre la red.
• Despliegue en Zonas Rurales: La dispersión de los abonados y las largas distancias en zonas rurales aumentan significativamente los costos de instalación y mantenimiento.

El Futuro de la Conectividad: FTTH como Estándar

La creciente demanda de ancho de banda para aplicaciones digitales, el teletrabajo, la educación en línea y el entretenimiento inmersivo, posiciona a las redes FTTH como el estándar de conectividad del futuro. La capacidad de la fibra óptica para soportar velocidades cada vez mayores y la continua evolución de tecnologías como GPON y sus sucesoras aseguran que FTTH seguirá siendo la columna vertebral de la conectividad global, proporcionando la base para la próxima generación de servicios e innovaciones digitales.
