La fibra óptica ha revolucionado las comunicaciones modernas, permitiendo la transmisión de datos a velocidades sin precedentes y a través de distancias cada vez mayores. Dentro de este vasto ecosistema, los componentes de Huawei juegan un papel crucial, y comprender sus especificaciones, especialmente en lo que respecta al "buffer" y la interconexión con la fibra óptica, es fundamental para una implementación exitosa. Este artículo se adentra en los detalles de los módulos ópticos, las fibras y los cables utilizados en las soluciones de Huawei, explorando sus características, compatibilidad y aplicaciones.
Identificación y Clasificación de Módulos Ópticos

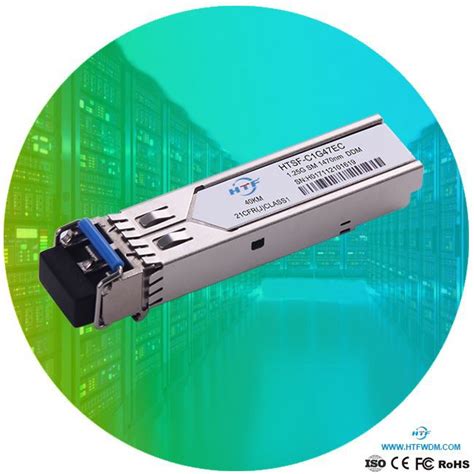

Un módulo óptico, a menudo denominado transceptor, es el componente que convierte las señales eléctricas en señales ópticas y viceversa. La correcta identificación de un módulo óptico es el primer paso para asegurar la compatibilidad y el rendimiento de la red. Generalmente, un módulo óptico tiene colocada una etiqueta que identifica la velocidad, la longitud de onda central y el modo (monomodo o multimodo) del módulo óptico. Esta información es vital para determinar el tipo de fibra óptica con la que debe ser emparejado.
La potencia óptica de transmisión y la potencia óptica de sobrecarga son factores clave en la clasificación de los módulos ópticos. Dependiendo de estos parámetros, los módulos ópticos se clasifican en módulos ópticos de corta distancia y de larga distancia. Las señales ópticas de diferentes longitudes de onda pueden viajar a distancias diferentes, y esta capacidad de alcance está intrínsecamente ligada a las características del módulo.
Las distancias de transmisión de los módulos ópticos se ven afectadas por dos fenómenos principales: la atenuación y la dispersión de las señales ópticas durante la transmisión. La atenuación se refiere a la pérdida de potencia de la señal a medida que viaja a través de la fibra, mientras que la dispersión causa que los pulsos de luz se ensanchen con el tiempo, lo que puede llevar a la superposición de bits y a errores de datos.
En términos generales, se considera una distancia de transmisión corta aquella inferior a 2 km. Una distancia de 10 km a 20 km se clasifica como distancia de transmisión media, y cualquier distancia superior a 20 km se considera una distancia de transmisión larga. Es importante destacar que los módulos ópticos utilizados en los switches de la serie CE de Huawei son capaces de soportar distancias de transmisión de hasta 100 km, lo que demuestra la avanzada capacidad de sus productos para aplicaciones de larga distancia.
Las longitudes de onda son un indicador fundamental del tipo de módulo óptico:
- 850 nm: Típicamente asociados con módulos ópticos multimodo.
- 1310 nm: Se utilizan principalmente para módulos ópticos monomodo, aunque también existen algunos módulos ópticos multimodo que operan en esta longitud de onda.
- 1550 nm: Exclusivamente para módulos ópticos monomodo.
Es importante señalar que los módulos ópticos GE (Gigabit Ethernet) y 10GE (10 Gigabit Ethernet) a menudo comparten una apariencia física similar. La distinción entre ellos se basa en la información impresa en sus etiquetas, específicamente el tipo de interfaz y la velocidad indicada. Si la etiqueta contiene las siglas "eSFP" o "SFP", el módulo óptico es de tipo GE. Del mismo modo, si la etiqueta muestra "GE" o "1.25G", se trata de un módulo óptico GE.
Compatibilidad entre Módulos Ópticos y Fibra Óptica
La correcta interconexión entre el módulo óptico y la fibra óptica es un pilar fundamental para el correcto funcionamiento de cualquier red de comunicaciones por fibra. Un desajuste entre estos componentes puede resultar en una degradación significativa del rendimiento o, en el peor de los casos, en la ausencia total de señal.
La regla general es la siguiente:

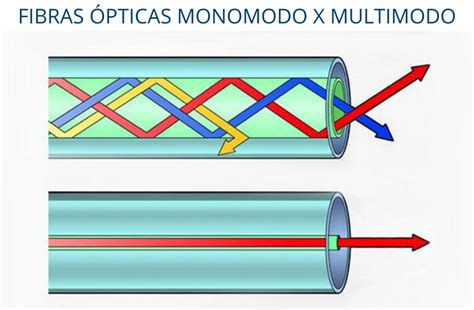

- Se debe utilizar un módulo óptico monomodo (que opera típicamente con una longitud de onda central de 1310 nm o 1550 nm) con fibras ópticas monomodo. Estas fibras suelen ser identificadas por su color amarillo.
- Por otro lado, un módulo óptico multimodo (que opera típicamente con una longitud de onda central de 850 nm) debe ser emparejado con fibras ópticas multimodo. Estas fibras son comúnmente reconocidas por su color naranja.
Ignorar esta regla de compatibilidad puede llevar a problemas como una alta tasa de errores, una atenuación excesiva de la señal y, en última instancia, a fallos en la comunicación.
Cables de Fibra Óptica de Buffer Apretado y sus Aplicaciones
El cable de fibra óptica de buffer apretado, como el modelo TBF (GJI) fabricado en China, representa una solución robusta para diversas aplicaciones de interior y exterior. Estos cables, producidos en Suzhou, provincia de Jiangsu, se especializan en la producción de todo tipo de cables ópticos para interiores, y los fabricantes también ofrecen la capacidad de desarrollar productos personalizados según los requisitos específicos de los clientes.
Los productos de este tipo encuentran amplia aplicación en campos críticos como la construcción de salas de ordenadores para grandes operadores de telecomunicaciones como China Telecom y China Mobile, así como en la ingeniería de redes de edificios, redes de radio, comunicaciones de defensa y comunicaciones marítimas. Su versatilidad se extiende a la ingeniería civil, la construcción de puentes, sistemas de energía eléctrica, y la detección de temperatura y tensión en sistemas de metro, a menudo integrados con equipos de sensores.
Un cable de fibra óptica de buffer apretado, como el TBF (GJI), a menudo presenta una cubierta termoplástica LSZH (Low Smoke Zero Halogen). Esta cubierta proporciona un excelente comportamiento contra el fuego y es apta para uso en exteriores, complementada con un fiador de acero que aumenta la resistencia, especialmente en tendidos aéreos.
Los conectores IP67 rugerizados, que incluyen una carcasa protectora con clasificación IP67, son una característica destacada para asegurar la durabilidad en entornos hostiles. Estos conectores pueden ser de tipo SC/APC, ofreciendo una conexión segura y fiable. Las ventajas de estos cables incluyen ser ligeros y super-flexibles, lo que facilita su instalación y manejo. La capacidad de "Tracción Permanente / Instalación" indica su resistencia a las tensiones aplicadas durante el despliegue y su durabilidad a largo plazo.
Otro ejemplo de cable de fibra óptica de buffer apretado es el cable de fibra óptica monotubo. Este tipo de cable está diseñado para instalaciones tanto en interior como en exterior, utilizando una estructura ajustada en 900μm y a menudo con armadura metálica para una protección adicional. Es especialmente indicado para aplicaciones que requieren fibra de alta resistencia mecánica y es adecuado para instalaciones en redes de acceso FTTx (Fiber to the x), ofreciendo alta resistencia a la humedad y a las microcurvaturas.
El Cable Fibra Optica KST1-Z Miniflex es un ejemplo de cable blindado con acero que puede contener de 1 a 6 fibras ópticas G657A2. Su diseño lo hace ideal para instalaciones que van desde la CTO (Caja de Terminal Óptica) hasta la roseta del abonado. También es adecuado para ser canalizado por todo tipo de conductos eléctricos, de telecomunicaciones o de difícil inserción. Además, puede ser grapado directamente en la pared.
La construcción de este tipo de cables suele incluir una cubierta exterior de Termoplástico LSZH, elementos de tracción de Kevlar para resistir grandes tensiones, y un blindaje interior de acero que proporciona una buena protección mecánica y contra roedores. El buffer ajustado de 900um completa esta robusta estructura. Esta fibra armada es capaz de soportar condiciones climatológicas extremas, así como aplastamiento, torsión, sobretensión y presión, ofreciendo además una buena protección antiroedores. Su alta protección en todos los sentidos lo hace especialmente adecuado para su uso en exteriores.
La fibra G657A2 es particularmente adecuada para instalaciones en redes de acceso FTTx, gracias a su alta resistencia a la humedad y a las microcurvaturas. La cubierta LSZH con resistencia UV garantiza un alto rendimiento en condiciones climáticas severas, incluyendo radiación solar UV, temperaturas extremas, humedad y otros factores atmosféricos, además de un gran comportamiento ante el fuego.
Cables de Fibra Óptica para Instalaciones Interiores y Exteriores con Doble Cubierta
Los cables de fibra óptica diseñados para instalaciones tanto en interior como en exterior a menudo incorporan una doble cubierta LSZH (libre de halógenos y retardante al fuego). Esta configuración proporciona un excelente comportamiento de seguridad, especialmente en lugares de pública concurrencia donde la prevención de incendios es una prioridad.
Las ventajas de estos cables incluyen:
- Fácil de instalar: Simplifican el proceso de despliegue.
- Ahorro en costes de montaje: La facilidad de instalación se traduce en menores costos laborales.
- Ligero y Super-Flexible: Facilita la manipulación y el enrutamiento del cable.
- Radio de Curvatura: Permiten radios de curvatura reducidos sin comprometer la integridad de la señal.
- Tracción Permanente / Instalación: Diseñados para soportar las tensiones inherentes al despliegue y uso a largo plazo.
Estos cables están disponibles en una variedad de longitudes, como 10, 20, 40, 60, 100, 120, 150, 200, 250, 350 y 500 metros, y a menudo vienen con un conector SC/APC en un extremo del cable.
Conectores Especializados y Soluciones para Redes de Acceso

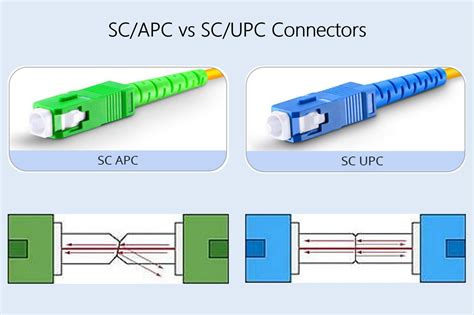

Los conectores rápidos exteriores SC APC con clasificación IP67 son una solución robusta para la conexión de fibra óptica en exteriores, compatibles con equipos Huawei. Estos conectores están diseñados para aplicaciones de acceso a la vivienda del abonado desde una caja de distribución.
Todos estos conectores cumplen con la normativa contra incendios, ya que sus cubiertas son del tipo LSZH. La flexibilidad en la personalización permite que se fabriquen en cualquier color y con cualquier tipo de fibra. Sin embargo, se recomienda su uso con fibra del tipo G657A, que permite radios de curvatura de hasta 10 mm sin pérdidas significativas en la atenuación. La fibra G657A es totalmente compatible con el estándar G652D.
Los cables planos de baja fricción, a menudo equipados con un fiador metálico y dos varillas de fibra de vidrio para conferir rigidez, facilitan la instalación por conductos, minimizando la necesidad de guías.
Todas las acometidas montadas con conectores IP67, que incluyen una carcasa protectora para puertos en cajas con conectores exteriores, ofrecen ventajas como ser ligeras y super-flexibles, además de soportar tracción permanente.
Patchcords y Sondas de Prueba de Fibra Óptica
Una sonda o patchcord de prueba es un cable corto de fibra óptica con conectores en ambos extremos. Los cables de conexión de fibra óptica de marcas como SILEXFIBER se fabrican con los más altos estándares de calidad. Estos patchcords permiten la conexión directa a medidores de potencia óptica para realizar pruebas en el campo. La carcasa del conector, sellada ambientalmente, permite una conexión rápida a adaptadores externos empotrados en cajas terminales. Es importante notar que la estanqueidad del conector no es un requisito indispensable para la instalación del cable en sí, sino más bien para la protección del conector durante las operaciones de prueba y conexión.
Un patchcord de fibra óptica monomodo G657A2, diseñado específicamente para aplicaciones FTTH (Fiber to the Home) y entornos que requieren protección adicional contra la humedad y el polvo, es un ejemplo de estos componentes especializados. La cubierta LSZH de 4.6 mm de estos patchcords ofrece baja emisión de humos y gases corrosivos en caso de incendio, lo que los hace adecuados para instalaciones en edificios, canalizaciones y zonas técnicas.
Cómo pelar, empalmar, enrollar e instalar cables ópticos
Cables Híbridos Óptico/Eléctricos: La Convergencia de la Transmisión
Un cable híbrido óptico/eléctrico es una solución innovadora que integra fibras ópticas y conductores de cobre en un solo cable. La serie MiniFTTO de Huawei, por ejemplo, ofrece cables híbridos que simplifican enormemente el proceso de conexión, ya que no requieren fusionar las fibras ópticas como en los cables convencionales.
La adopción de cables híbridos óptico/eléctricos conlleva múltiples beneficios:
- Despliegue Simplificado: La integración de ambas tecnologías en un solo cable reduce la complejidad de la instalación.
- Reducción de Costes: Menos cables y una instalación más rápida se traducen en ahorros significativos.
- Mayor Distancia de Transmisión: Permiten tiradas de cable más largas en comparación con las instalaciones de cobre convencionales.
En estos cables, la señal de datos se transmite a través de la fibra óptica, lo que elimina la pérdida de energía asociada al efecto térmico de la corriente eléctrica. Además, se evita la diafonía de la señal (atenuación) causada por la inducción electromagnética. Como resultado, la pérdida de comunicación por fibra óptica es mínima, y tanto la distancia de transmisión como el ancho de banda pueden mejorarse considerablemente. Estos cables también permiten una mayor potencia de corriente, combinando lo mejor de ambos mundos en una única solución de cableado.
