Construcción de Antenas Yagi: Diseño, Montaje y Optimización

La antena Yagi-Uda, un pilar en el mundo de las comunicaciones de radioafición y radiodifusión, es un dispositivo direccional de alto rendimiento que ha evolucionado significativamente desde su invención en 1926 por Hidetsugu Yagi y Shintaro Uda. Su diseño, basado en un elemento alimentado (dipolo) y elementos parásitos (reflector y directores), permite concentrar la energía en una dirección específica, logrando ganancias considerables. Este artículo explora en profundidad la construcción de estas antenas, abarcando desde los principios teóricos hasta los aspectos prácticos de su montaje y ajuste, utilizando la información proporcionada para ofrecer una guía detallada.

Principios Fundamentales de la Antena Yagi-Uda

La antena Yagi-Uda se distingue por su capacidad para dirigir las ondas electromagnéticas. Su funcionamiento se basa en la interacción inductiva entre un elemento central alimentado y los elementos parásitos que lo rodean. El elemento alimentado, típicamente un dipolo, es el encargado de recibir o transmitir la señal. Los elementos parásitos, el reflector y los directores, no están conectados a la línea de transmisión, pero sus longitudes y distancias relativas al elemento alimentado influyen en el patrón de radiación.

El reflector, situado detrás del elemento alimentado, y los directores, colocados delante de él, están diseñados para reforzar la señal en una dirección particular. La longitud de onda ($\lambda$) juega un papel crucial en el diseño, ya que las dimensiones de los elementos se calculan en función de ella. Por ejemplo, se ha demostrado que, para optimizar la radiación hacia adelante, la corriente en un elemento parásito debe tener un retardo de fase específico.

El principio de reciprocidad en electromagnetismo establece que las propiedades de una antena, como la impedancia y la ganancia, son las mismas tanto en emisión como en recepción. Esto significa que una antena Yagi diseñada para transmitir eficientemente también será receptora de señales con la misma direccionalidad.

La ganancia de una antena Yagi se mide en decibelios isotrópicos (dBi) o decibelios respecto a un dipolo (dBd). Cuanta mayor sea la ganancia en una dirección específica, más estrecho será el haz de radiación. Este compromiso entre ganancia y ancho de haz es una característica inherente de las antenas direccionales.

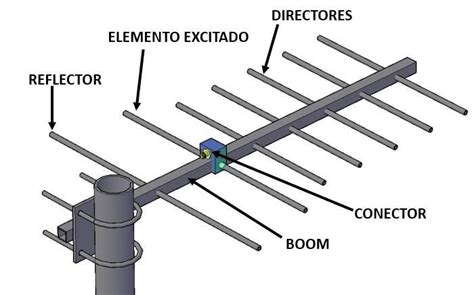

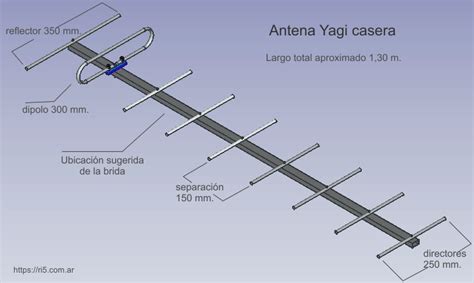

Elementos de la Antena Yagi-Uda

• Elemento Alimentado (Radiador): Es el corazón de la antena, conectado directamente a la línea de transmisión. Puede ser un dipolo simple o un dipolo plegado. Es importante notar que, aunque a veces se le llama "radiador", todos los elementos de una Yagi irradian en mayor o menor medida.
• Reflector: Generalmente un poco más largo que el elemento alimentado, se sitúa detrás de este para reflejar la energía hacia adelante, aumentando la ganancia en esa dirección.
• Directores: Son más cortos que el elemento alimentado y se colocan delante de él. Su función es dirigir aún más la radiación hacia adelante, incrementando la ganancia y la selectividad de la antena. Una antena Yagi puede tener uno o varios directores.

La impedancia de una antena Yagi es una característica compleja que depende de la configuración de los reflectores y directores, incluyendo sus dimensiones y el espaciado entre ellos. Una antena Yagi es resonante cuando su impedancia es puramente resistiva.

Diseño y Simulación de Antenas Yagi

Si bien la construcción de una antena Yagi puede parecer sencilla, el diseño óptimo requiere un entendimiento de los principios de la radiación electromagnética y, en la práctica, el uso de herramientas de simulación. Existen numerosos programas y sitios web que facilitan el diseño de antenas Yagi, permitiendo calcular las dimensiones de los elementos y su espaciado para una frecuencia específica.

Herramientas como AN-SOF, MMANA o 4NEC2 son valiosas para modelar antenas, visualizar el campo electromagnético irradiado y optimizar el rendimiento. Estos programas permiten experimentar con diferentes configuraciones de elementos, materiales y espaciados para lograr un patrón de radiación deseado y una impedancia adecuada para la línea de transmisión.

La Importancia de las Medidas y la Mecanización

Si bien las simulaciones y los cálculos teóricos son fundamentales, el ajuste fino de las medidas posteriores a la construcción es esencial. Es importante tener en cuenta que las medidas calculadas son válidas si se emplean conductores del mismo diámetro.

Una consideración crucial en la construcción de antenas Yagi caseras es la mecanización. La habilidad de cada constructor, así como los materiales y herramientas disponibles, dictan la viabilidad y robustez de la antena. Una antena bien construida mecánicamente, incluso con medidas que requieran un ligero ajuste, puede superar a una antena teóricamente perfecta pero mal ensamblada.

Diseño de WA5VJB: Una Alternativa Interesante

Se ha destacado el diseño de WA5VJB como una opción particularmente interesante. Este diseño emplea un método de alimentación que evita la necesidad de un "gamma match", el corte del dipolo o el uso de un balun. Esta simplificación en la alimentación puede facilitar la construcción y el ajuste, especialmente para quienes se inician en este campo.

Construcción Práctica de una Antena Yagi

La construcción de una antena Yagi puede ser un proyecto gratificante. Los materiales necesarios suelen ser de fácil adquisición en tiendas de bricolaje.

Materiales Comunes

• Tubos para los elementos: Tubos de aluminio de diámetros como 8 mm, 10 mm, o incluso más gruesos para el elemento radiante y el "gamma match".
• Boom (Soporte lineal): Perfiles cuadrados o rectangulares de aluminio son ideales, como los de 20 x 20 mm.
• Conectores: Conector PL hembra para chasis, conectores SMA, etc., dependiendo del método de alimentación.
• Cable coaxial: RG-213, RG-58, u otros, para la línea de transmisión.
• Tornillos y tuercas: Para fijar los elementos al boom.
• Herramientas: Taladro con brocas de diferentes tamaños (e.g., 3 mm, 2.5 mm), sierra para metales, lima, destornilladores, soldador.
• Materiales de fijación: Pegamento fuerte (Pegatanke), bridas, etc.

Ejemplo de Construcción: Antena de 6 Elementos para UHF (Ricardo)

Un ejemplo práctico compartido involucra la construcción de una antena de 6 elementos para UHF. La mecanización incluyó el uso de tubos de 8 mm para cinco de los elementos y tubos de 10 mm para el elemento radiante y el "gamma match". El boom era un cuadradillo de aluminio de 20 x 20 mm. La parte central del "gamma match" se construyó con el conductor central y la cubierta exterior de un cable RG-213, introducido en un trozo de tubo de 10 mm, con un "shunt" móvil para el ajuste. Los tornillos utilizados medían aproximadamente 1.5 cm, y se taladró el boom con brocas de 3 mm y 2.5 mm para fijar los elementos.

Ejemplo de Construcción: Antena de 6 Elementos (José Antonio, EB1EOZ)

José Antonio, EB1EOZ, detalla la construcción de su antena de 6 elementos, utilizando tubos de 8 mm para los elementos y tubos de 10 mm para el elemento radiante y el "gamma match". El boom era un perfil cuadrado de 20 x 20 mm. La construcción del "gamma match" implicó el uso del conductor central y la cubierta exterior de un cable RG-213, alojado en un trozo de tubo de 10 mm. El "shunt" se diseñó para ser móvil para el ajuste. Los tornillos de fijación, de unos 1.5 cm, requirieron taladrar el boom con brocas de 3 mm y 2.5 mm.

Ejemplo de Construcción: Antena para VHF (2 metros)

Otro ejemplo se centra en la construcción de una antena Yagi para la banda de 2 metros (VHF), con la intención de realizar contactos DX en FM o televisión analógica, y para escuchar las Perseidas a través del radar GRAVES.

Las dimensiones calculadas para esta antena se basan en la frecuencia de operación (145 MHz):

• Reflector (A): Aproximadamente 103.4 cm. Se calcula dividiendo 300000 entre la frecuencia en MHz y luego dividiendo el resultado entre 2.
• Elemento Excitado (B): Aproximadamente 98.27 cm (un 5% menos que el reflector).
• Primer Director (C): Aproximadamente 93.36 cm (un 5% menos que el elemento excitado).
• Separación entre elementos (D y E): Aproximadamente 41.37 cm. Se obtiene dividiendo 300000 entre la frecuencia y el resultado entre 5.

Para el montaje, se recomienda un boom cuadrado. La conexión del "gamma match" requiere un conector PL hembra. En este diseño, el cable RG-58 se pasa desde la empuñadura hasta el dipolo. Seis vueltas de cable se dan alrededor del tubo antes de conectar la malla a un lado del dipolo y el vivo al otro.

Tras el montaje, se realizó una prueba con un VNA (Vector Network Analyzer), obteniendo resonancia en 140 MHz con una impedancia de 44 ohmios.

Optimización y Ajuste

El ajuste de una antena Yagi es un proceso iterativo que busca optimizar el Coeficiente de Onda Estacionaria (ROE o SWR) y la ganancia en la dirección deseada.

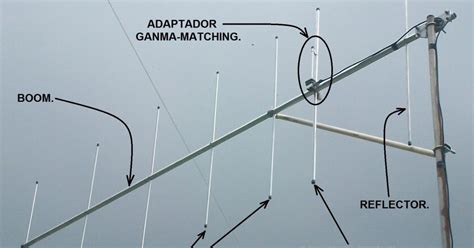

El Gamma Match

El "gamma match" es un método de alimentación que permite adaptar la impedancia de una antena Yagi, que tiende a ser baja, a la impedancia de la línea de transmisión (generalmente 50 ohmios). Consiste en un conductor, a menudo un tubo de menor diámetro, que se desplaza a lo largo del elemento excitado, y un "shunt" ajustable. Al mover el "shunt", se modifica la impedancia vista por el cable coaxial.

Sin embargo, el "gamma match" puede presentar dificultades de construcción y ajuste en frecuencias muy altas (UHF y superiores a 600 MHz). En estos casos, se sugiere reemplazar el elemento driven por un dipolo abierto o plegado, acoplado a la línea de transmisión mediante un balun coaxial.

Ajuste de Medidas y Materiales

La elección del diámetro de los conductores de los elementos puede afectar las dimensiones calculadas. Generalmente, se utiliza un 5% a 10% más de longitud para el reflector en comparación con el elemento "driven". Para los directores, se puede reducir la longitud del "driven" en aproximadamente un 6.5%.

El espaciado entre los elementos también es crítico. Las distancias óptimas se calculan en relación con la longitud de onda. Para una antena de 3 elementos, el espaciado puede ser de aproximadamente 0.15 a 0.25 $\lambda$.

Longitud de Onda y Frecuencia

La relación entre la longitud de onda ($\lambda$) y la frecuencia (F) es fundamental: $\lambda = c/F$, donde 'c' es la velocidad de la luz. En el diseño de antenas, se trabaja con la longitud de onda en metros (300 / F en MHz).

Consideraciones para Arreglos de Antenas

Para lograr una mayor ganancia, se pueden ensamblar varias antenas Yagi idénticas en un arreglo. Por ejemplo, dos Yagis de 3 elementos cada una pueden montarse en un solo boom, separadas por una distancia específica (e.g., 0.99 $\lambda$). La conexión de estas antenas se realiza mediante un "manifold" coaxial tradicional o ajustando individualmente los "gamma matching" para lograr una impedancia deseada.

Aplicaciones y Evolución de la Antena Yagi

Originalmente concebida para la transmisión inalámbrica de energía, la antena Yagi-Uda encontró su nicho en sistemas de difusión, televisión y comunicaciones de radioafición. Su alta directividad y ganancia la hacen ideal para enlaces a larga distancia (DX) y para recibir señales débiles.

En la actualidad, las antenas Yagi se utilizan en una amplia gama de aplicaciones, desde la recepción de señales de satélite (como los satélites meteorológicos NOAA que operan en frecuencias de 137 MHz) hasta sistemas de comunicación punto a punto. La flexibilidad en su diseño permite adaptarlas a diversas bandas de frecuencia, desde HF hasta microondas.

La evolución del diseño ha llevado a configuraciones más complejas, como antenas con múltiples reflectores y directores, o el uso de elementos acortados mediante bobinas (solenoides) para reducir el tamaño físico de la antena, a costa de un menor ancho de banda y ganancia.

La construcción de antenas Yagi, ya sea con fines educativos, de hobby o profesionales, sigue siendo una actividad relevante que combina principios de física, ingeniería y destreza manual. La democratización de las herramientas de diseño y simulación, junto con la disponibilidad de materiales, permite a aficionados y profesionales experimentar y construir antenas cada vez más eficientes.
