La transmisión de datos a través de fibra óptica se ha convertido en la columna vertebral de las comunicaciones modernas, desde redes locales hasta infraestructuras de telecomunicaciones globales. En el corazón de estos sistemas se encuentran las fuentes de luz, componentes esenciales que emiten la señal óptica que viaja a través de los hilos de vidrio o plástico. La elección de la fuente de luz adecuada es crucial, ya que impacta directamente en la distancia que la señal puede recorrer y en el ancho de banda disponible, variables que a su vez dependen de la calidad de la fibra y de otros factores intrínsecos al diseño del sistema.
En la mayoría de las redes, la fibra óptica se utiliza estratégicamente para operaciones de enlace ascendente (uplink) y como red troncal (backbone), conectando eficientemente múltiples edificios dentro de un campus o extendiéndose a través de vastas distancias geográficas. La velocidad y la distancia alcanzables en estas transmisiones son una función directa de varios parámetros: el diámetro del núcleo de la fibra, su ancho de banda modal, el grado de la fibra (su calidad y especificaciones técnicas) y, de manera fundamental, la propia fuente de luz empleada.
Tipos Fundamentales de Fuentes de Luz para Fibra Óptica
Dentro del espectro de fuentes de luz disponibles para la comunicación por fibra óptica, existen dos categorías principales de fuentes de luz de semiconductores que dominan el panorama: las fuentes de LED (Diodos Emisores de Luz) y las fuentes de láser. Cada una de estas tecnologías presenta características distintas que las hacen más o menos adecuadas para diferentes aplicaciones y tipos de fibra.
Fuentes de Luz LED (Diodos Emisores de Luz)
Los LED son dispositivos semiconductores que emiten luz cuando una corriente eléctrica los atraviesa. En el contexto de la fibra óptica, los LED se utilizan comúnmente en el espectro visible o cerca del visible, como en las primeras implementaciones de 850 nm. Una de las características distintivas de los LED es su naturaleza difusa y su espectro de emisión más amplio en comparación con los láseres. Esto significa que la luz emitida por un LED no es un haz perfectamente colimado, sino que se dispersa en múltiples direcciones.
El pulso de luz emitido por un LED tiende a dispersarse y ensancharse a medida que viaja a través de la fibra óptica. Este fenómeno, conocido como dispersión, es un factor limitante para la distancia y la velocidad de transmisión. A pesar de ello, los LED son una opción económica y robusta para aplicaciones de corto alcance y velocidades moderadas, especialmente cuando se utilizan con fibra multimodo.
Fuentes de Luz Láser
Las fuentes de luz láser, por otro lado, emiten luz coherente y monocromática, lo que se traduce en un haz altamente direccional y con un espectro de emisión muy estrecho. Esta propiedad es fundamental para lograr transmisiones de alta velocidad y larga distancia. Cuando se utiliza una fuente de luz brillante como un láser para enviar luz a través de una fibra óptica, se denomina fuente de luz láser.
Un ejemplo de la aplicación de la tecnología láser en la iluminación de alta precisión se observa en sistemas donde una rejilla de fibra, tratada con luz ultravioleta, desvía la luz para que salga perpendicularmente a la longitud de la fibra, formando un largo rectángulo de luz en expansión. Este rectángulo óptico es posteriormente colimado por una lente cilíndrica, permitiendo iluminar objetos de interés a diversas distancias. El rectángulo brillante facilita la clasificación de productos a altas velocidades y con mayor precisión por parte de cámaras de escaneo de línea.
Las fuentes de luz basadas en láser ofrecen características ideales para una exploración precisa y eficiente: iluminación uniforme e intensa en una región rectangular, un haz direccional que minimiza el desperdicio de luz al iluminar solo el área deseada, y una fuente "fría" que no calienta los objetos a fotografiar. En contraste, fuentes de luz convencionales como las lámparas halógenas de tungsteno o las matrices de diodos emisores de luz carecen de al menos una de estas características deseables.
La Fibra Óptica y la Interacción con las Fuentes de Luz
La calidad y el tipo de fibra óptica juegan un papel crucial en el rendimiento general del enlace de comunicación, interactuando de manera significativa con las características de la fuente de luz.

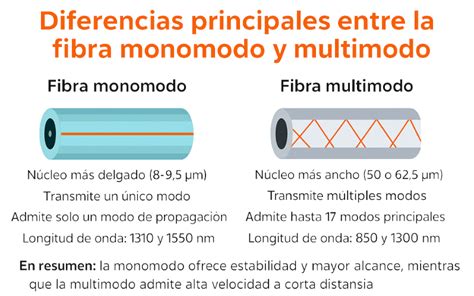

Fibra Monomodo vs. Fibra Multimodo
La fibra monomodo, caracterizada por su pequeño diámetro de núcleo, permite que la luz viaje en un solo modo o camino. Esto minimiza la dispersión modal, lo que resulta en una mayor capacidad de ancho de banda y la posibilidad de transmisiones a distancias mucho mayores. Sin embargo, el uso de fibra monomodo para distancias cortas, especialmente con fuentes de luz de alta potencia, puede abrumar al receptor. En tales escenarios, puede ser necesario el uso de un atenuador en línea para introducir la atenuación requerida en el canal y evitar la saturación del detector.

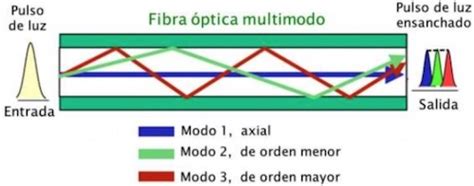

La fibra multimodo, con un núcleo de mayor diámetro, permite que la luz viaje en múltiples modos o caminos. Si bien es más fácil de acoplar con fuentes de luz LED y es más tolerante a las desalineaciones de conectores, sufre de dispersión modal, lo que limita la distancia y el ancho de banda en comparación con la fibra monomodo.
Fibra Optimizada por Láser
La fibra optimizada por láser, también conocida como fibra de alta calidad, proporciona una mayor flexibilidad en la instalación de la planta de fibra. Estas fibras están diseñadas para minimizar ciertas formas de dispersión, permitiendo un mejor rendimiento general. Aunque algunas variaciones de interfaces, como 10GBase-LRM SFP+ y 10GBASE-LX4, admiten grados de fibra más antiguos a distancias de hasta 220 metros o más, el equipo asociado tiende a ser más costoso. En muchos casos, resulta más económico actualizar la infraestructura de fibra existente que adquirir componentes más sofisticados que también conllevan mayores costos de mantenimiento a largo plazo.
Desafíos y Soluciones en la Transmisión por Fibra Óptica
La transmisión de señales ópticas a través de la fibra no está exenta de desafíos. Dos de los fenómenos más importantes que degradan la señal son la atenuación y la dispersión.
Atenuación
La atenuación se refiere a la pérdida de potencia de la señal óptica a medida que viaja a lo largo de la fibra. Esta pérdida se debe a varios factores, incluyendo la absorción por parte del material de la fibra, la dispersión de la luz y las pérdidas en empalmes y conectores. El "Optical Budget" es un concepto fundamental que representa la atenuación máxima permitida en un enlace óptico, medido en decibelios (dB). En el cálculo del Optical Budget, se deben sumar todas las atenuaciones provocadas por el tramo de fibra en sí, las imperfecciones inherentes a la misma, los conectores, los empalmes, los latiguillos (cables de conexión) y otros componentes del enlace.
Dispersión
La dispersión en la fibra óptica se produce de forma proporcional a la distancia recorrida por la señal óptica y es independiente de la atenuación. Existen varios tipos de dispersión que afectan la integridad de la señal:
Dispersión Cromática: Este tipo de dispersión se produce porque diferentes longitudes de onda de luz viajan a diferentes velocidades a través de la fibra. El efecto principal es un ensanchamiento del pulso de luz, lo que puede llevar a la interferencia entre pulsos adyacentes (Inter-Symbol Interference o ISI). Se puede minimizar utilizando transmisores láser DFB (Directly Modulated DFB) con pulsos estrechos, o empleando fibras diseñadas para un mejor comportamiento ante la dispersión, como las fibras DSF (Dispersion-Shifted Fiber) o NZDSF (Non-Zero Dispersion-Shifted Fiber). A pesar de estas medidas, en muchos casos puede ser necesario el uso de Módulos Compensadores de Dispersión (DCM - Dispersion Compensating Modules).
Dispersión de Modo de Polarización (PMD - Polarization Mode Dispersion): La PMD está causada por imperfecciones en el proceso de fabricación del cable de fibra, como la falta de simetría o irregularidades, así como por tensiones internas en el cable o externas (vibraciones, etc.). La PMD provoca que las coordenadas de polarización del pulso de luz cambien a medida que atraviesa la fibra. Las fibras ópticas convencionales suelen presentar una dispersión PMD de aproximadamente 0.5 ps/(km)¹/². Este fenómeno también contribuye al ensanchamiento del pulso y puede degradar la calidad de la señal, especialmente en sistemas de alta velocidad.
Con la creciente demanda de velocidades de transmisión cada vez mayores, como los backbones de 10 Gb/s que se han vuelto comunes y las interfaces SR que se están adoptando en centros de datos e incluso en algunas aplicaciones de escritorio, la gestión de la dispersión se vuelve aún más crítica.
Equipos de Prueba y Diagnóstico
Para garantizar el correcto funcionamiento y rendimiento de las redes de fibra óptica, se utilizan instrumentos especializados como las Fuentes de Luz Ópticas. Estos dispositivos son herramientas prácticas diseñadas para proporcionar diversas longitudes de onda necesarias para probar equipos de fibra en redes ópticas y en la construcción de redes FTTx (Fiber to the X).
Una Fuente de Luz Óptica es ideal para pruebas de campo o de laboratorio de sistemas de comunicación óptica. Puede operar en diferentes longitudes de onda, como 850 nm / 1300 nm para pruebas de datacom, 1310 nm / 1550 nm / CWDM (Coarse Wavelength Division Multiplexing) que abarca desde 1270 nm hasta 1610 nm con espectros de 20 nm para todas las pruebas WDM, y 1490 nm para pruebas FTTx. La versatilidad se logra mediante el cambio de módulos SFP (Small Form-Factor Pluggable) intercambiables.
Estas fuentes de luz pueden conectarse a la mayoría de las interfaces de fibra más extendidas, como los conectores LC, SC, ST y FC, mediante cables de parcheo apropiados. Internamente, suelen contar con un circuito de alimentación especialmente diseñado, como el APC (Automatic Power Control), que mantiene la potencia de salida estable. La señal de salida del láser se puede conmutar entre el modo de onda continua (CW) o modos de pulso (270 Hz / 2 KHz) para simular la transmisión de señal. Para proteger el conector del láser de la entrada de suciedad, se incluye una tapa a prueba de polvo.
Las fuentes de luz modernas se caracterizan por un tiempo de calentamiento nulo, una productividad excelente y una facilidad de uso gracias a su diseño compacto y robusto. La retroalimentación positiva de clientes, como los de Japón, subraya la fiabilidad y eficacia de estos instrumentos.
Funcionamiento de un láser. ¿Cómo es por dentro? || Propiedades, aplicaciones, seguridad || OSAL
Fabricantes y Soluciones Innovadoras
En el mercado de la fibra óptica, empresas con una larga trayectoria y experiencia son fundamentales para el desarrollo y suministro de equipos de alta calidad. Fabricantes reconocidos a nivel mundial se especializan en transceptores ópticos, componentes de fibra óptica y equipos de prueba avanzados. Ofrecen una amplia gama de productos, incluyendo fuentes de luz óptica, transceptores SFP, QSFP y CWDM, diseñados para garantizar un rendimiento superior en redes 5G, infraestructuras de telecomunicaciones y centros de datos.
Con más de 30 años de experiencia en la industria de la fibra óptica, estas empresas priorizan la innovación y la calidad, proporcionando soluciones personalizadas que cumplen con las estrictas demandas de los mercados de comunicación global. Utilizando tecnología avanzada y experiencia en la industria, ofrecen soluciones innovadoras y de alto rendimiento diseñadas para mejorar la eficiencia, la fiabilidad y la escalabilidad en telecomunicaciones, redes 5G e infraestructura de datos.
La Evolución de los Sistemas de Transmisión por Fibra Óptica
Este análisis forma parte de una serie que explora los conceptos básicos de los sistemas de transmisión por fibra óptica. La constante evolución tecnológica impulsa el desarrollo de soluciones cada vez más eficientes y robustas.
Los sistemas que emplean las siglas '3R' (Re-amplify, Re-shape, Re-time) son un ejemplo de los esfuerzos por mitigar la degradación de las señales ópticas tras haber cruzado tramos extensos de fibra. Estos sistemas buscan regenerar la señal para contrarrestar los efectos de la atenuación y la dispersión, permitiendo así la transmisión a distancias aún mayores.
En resumen, la selección y el diseño de las fuentes ópticas para fibra óptica son aspectos críticos que determinan el rendimiento, la velocidad y la distancia de las comunicaciones por fibra. La continua innovación en fuentes de luz, tipos de fibra y equipos de prueba asegura que la fibra óptica siga siendo la tecnología predilecta para satisfacer las crecientes demandas de conectividad global.
