La instalación y el mantenimiento de redes de fibra óptica requieren una precisión excepcional y las herramientas adecuadas para garantizar la integridad de la delicada fibra de vidrio. Trabajar con fibra óptica, un medio de transmisión de datos de alta velocidad, exige herramientas especializadas que permitan realizar tareas como el pelado de revestimientos y cubiertas sin causar el más mínimo daño a la fibra subyacente. La selección de la herramienta correcta es fundamental para completar el trabajo de manera rápida, eficiente y, sobre todo, segura. Este artículo explora en profundidad los diversos tipos de pelacables y cortadores de fibra óptica, sus aplicaciones específicas y los métodos de uso, proporcionando una guía exhaustiva para profesionales y entusiastas por igual.
La Importancia de las Herramientas Especializadas en Fibra Óptica
En el ámbito de las telecomunicaciones, la fibra óptica ha revolucionado la transmisión de datos, ofreciendo anchos de banda masivos y velocidades sin precedentes. Sin embargo, la fragilidad inherente de la fibra de vidrio, que típicamente tiene un diámetro de 0,125 mm, presenta un desafío significativo. Cada etapa de la instalación, desde la preparación del cable hasta el empalme de las fibras, demanda herramientas diseñadas con alta precisión. Un pelacables inadecuado o un corte impreciso pueden comprometer la señal, generar pérdidas de datos o incluso inutilizar secciones enteras de la red. Por ello, la confianza en las herramientas adecuadas no es un lujo, sino una necesidad imperativa para asegurar la calidad y fiabilidad de las conexiones de fibra óptica.

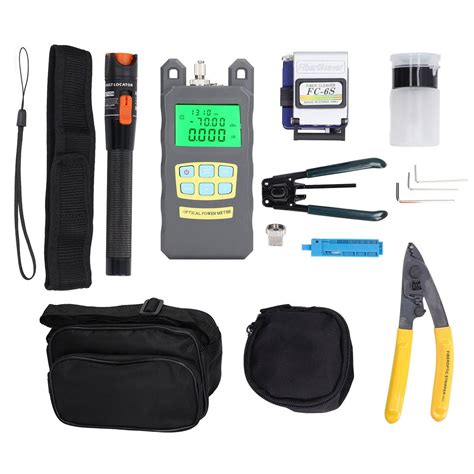

Tipos de Pelacables y Cortadores de Fibra Óptica
La diversidad de cables de fibra óptica y los diferentes materiales que los componen han llevado al desarrollo de una amplia gama de herramientas. A continuación, se detallan las categorías principales y los modelos más comunes:
1. Pelacables de Fibra Óptica (Strippers)
Estos dispositivos son cruciales para retirar las capas protectoras de los cables de fibra óptica, exponiendo la fibra de vidrio desnuda para su posterior manipulación, como el empalme o la terminación.
Pelacables de Fibra FOS03: Diseñado para retirar el revestimiento del cable de fibra óptica, este tipo de pelacables sujeta el cable en una ranura, aprieta las mordazas para penetrar el revestimiento y se desliza hasta el extremo del cable. Sus ranuras afiladas están dimensionadas para pelar la cubierta exterior, el revestimiento primario o secundario.
Pelacables de Fibra de Tubo de Protección Coaxial (Serie 45-16x): Esta serie abarca varios modelos (45-162, 45-163, 45-164, 45-165) diseñados para trabajar con diferentes diámetros de cables y tubos protectores. Son ideales para retirar fundas sueltas, cubiertas de cables ópticos en interiores y tubos de protección de fibra óptica. La profundidad de la cuchilla es ajustable, permitiendo cortes transversales y longitudinales sin dañar la fibra.
- 45-162: Para diámetros de 0 a 3.2 mm. Permite cortes transversales y longitudinales.
- 45-163: Para diámetros de 3.2 a 5.6 mm. Cuenta con cuchillas ajustables y es adecuado para revestimientos de cables de mazos de cables en interiores, pelado de cables, tubo holgado y cable microcoaxial de televisión por cable (CATV). Dispone de tres cuchillas rectas y una cuchilla de arco.
- 45-164: Para diámetros de 6.4 a 14.3 mm. Ideal para cortar y pelar tubos sueltos de fibra óptica, tanto vertical como horizontalmente. Sus dos cuchillas horizontales rectas y una cuchilla redonda longitudinal permiten versatilidad en los cortes.
- 45-165: Para diámetros de 4.8 mm a 7.9 mm. Incluye tres cortadores de borde recto y un cortador de cuchilla de arco, con profundidad de corte ajustable. Es compacto, fácil de transportar y adecuado para cubiertas de cables dendríticos de interior, tubos holgados de cable plano y cable microcoaxial de CATV.
Pelacables de Fibra Automático WEICON: Una herramienta especializada para el pelado rápido, preciso y sin daños de fibras ópticas con un diámetro de 0,125 mm. Su diseño ergonómico facilita un uso cómodo y prolongado. Incorpora un sistema de cuchillas de alta precisión que elimina la necesidad de ajustar la profundidad de corte y un tope de longitud ajustable para mayor versatilidad.
2. Tijeras para Cortar Cables de Fibra (Fiber Optic Shears)
Estas herramientas son específicas para cortar ciertos componentes del cable de fibra óptica, como el hilo de aramida o cubiertas secundarias, sin afectar la fibra de vidrio.
- Tijeras para Cortar Cables de Fibra CFS-2: Un instrumento compacto y ligero, fácil de usar, con corte plano y fácil de transportar. Las tijeras CFS-2 están diseñadas para pelar fibra óptica de 125 µm y revestimiento de 250 µm. Su segundo agujero permite pelar la cubierta exterior del pigtail. El diseño permite un uso sin ajustes y es capaz de pelar fibra óptica de 2-3 mm, de 900 µm a 250 µm, de 250 µm a 125 µm, sin dañarla.
3. Pelacables de Cable (Cable Strippers)
Estas herramientas se utilizan para retirar capas de aislamiento más gruesas de cables de mayor diámetro, incluyendo cables de comunicación, cables de baja y media tensión, y cables ópticos circulares generales.
- Pelacables de Fibra RCS-0425: Una herramienta versátil capaz de cortar una capa de aislamiento de hasta 25 mm de diámetro. La profundidad de corte es ajustable hasta un máximo de 5 mm. Es ideal para cables ópticos circulares generales. Su método de uso implica un corte radial, seguido de un giro en espiral para retirar la cubierta de manera limpia y eficiente.
4. Cortadora de Cable Blindado (Armored Cable Cutter)

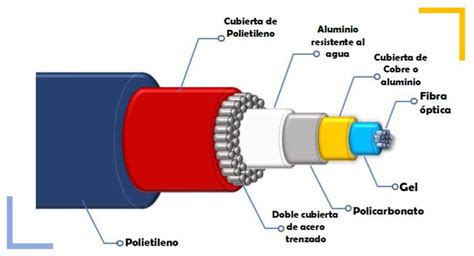

Los cables de fibra óptica blindados requieren herramientas específicas para cortar las capas protectoras metálicas (cobre, acero o aluminio) sin dañar la fibra interna.
- Cortadora de Cable Blindado ACS: Una cortadora profesional diseñada para armaduras corrugadas de cobre, acero o aluminio en alimentadores de fibra óptica, tubos centrales y cables de fibra óptica de tubo holgado trenzado. Esta herramienta corta la cubierta exterior de polietileno y la armadura en una sola pasada, permitiendo cortes longitudinales y circunferenciales. Su diseño permite una fácil preparación de tramos intermedios mediante anillado y corte.
5. Herramientas de Acceso a Tramos Medios (Mid-Span Access Tools)
Estas herramientas permiten acceder a las fibras dentro de los tubos de protección en un punto intermedio del cable sin necesidad de cortar el cable completo, lo cual es crucial para extensiones o reparaciones.
Herramienta de Acceso de Tramo Medio del MSAT: Diseñada para acceder rápidamente a fibras en tubos de protección de 2 mm, 2.5 mm y 3 mm en la parte central del cable, sin dañarlas. Incorpora un medidor de tamaño de tubo de protección integrado para facilitar la selección del canal de separación adecuado. Las cuchillas vienen preinstaladas de fábrica, eliminando la necesidad de ajustes por parte del instalador.
Herramienta de Acceso a Mitad de Tramo MSAT 5: Similar a la MSAT, pero con una mayor versatilidad. Accede a fibras de múltiples tamaños de tubo de protección sin necesidad de ajustes ni cambios de matriz. Utiliza una ventana en el tubo de protección en lugar de un corte completo, permitiendo un acceso seguro. Con 5 canales de pelado que varían en tamaño de 1.9 a 3 mm, ofrece una gran adaptabilidad.
Como usar un pelador longitudinal fibra optica | Fibra market
Métodos de Uso y Consideraciones Clave
El uso correcto de estas herramientas es tan importante como su selección. Los fabricantes suelen proporcionar instrucciones detalladas, pero existen principios generales:
Pelacables de Fibra Óptica (General):
- Identificar la capa a retirar (cubierta exterior, revestimiento primario/secundario).
- Seleccionar el pelacables adecuado para el diámetro específico.
- Colocar el cable en la ranura designada.
- Aplicar una presión firme pero controlada al cerrar las mordazas.
- Deslizar la herramienta a lo largo del cable para retirar la capa.
- Evitar movimientos bruscos que puedan dañar la fibra.
Tijeras de Corte de Fibra CFS-2:
- Utilizar el agujero correcto para el diámetro de la fibra o revestimiento.
- Alinear las cuchillas con precisión antes de cerrar las tijeras.
- Cortar con un movimiento limpio y decidido.
Pelacables de Cable RCS-0425:
- Ajustar la profundidad de la cuchilla según el grosor de la capa de aislamiento.
- Colocar la herramienta en el cable y realizar un corte radial.
- Girar la herramienta en espiral para desprender la cubierta.
Cortadora de Cable Blindado ACS:
- Seleccionar el modo de corte (longitudinal o circunferencial).
- Colocar el cable en la herramienta y ajustar los rodillos.
- Activar la palanca para realizar el corte.
- Seguir las instrucciones específicas para cables con elementos de refuerzo.
Herramientas de Acceso a Tramos Medios (MSAT):
- Identificar el tamaño del tubo de protección.
- Seleccionar el canal de pelado adecuado en la herramienta.
- Colocar el tubo en el canal y cerrar la herramienta.
- Deslizar la herramienta a lo largo del tubo para crear una ventana.
- Utilizar un cortador diagonal para separar el extremo del tubo pelado.
Selección Adecuada del Pelacables
La elección de la herramienta correcta depende directamente del tipo de cable y de la tarea específica:
- Empalme de Fibras: Se utiliza un pelacables de fibra para retirar el revestimiento de la fibra de vidrio.
- Preparación del Empalme: Las tijeras de corte de fibra se emplean para cortar el hilo de aramida o cubiertas secundarias.
- Corte de Capas Exteriores: Los pelacables de cable y los pelacables coaxiales con tubo de protección son para retirar cubiertas de PE/PVC o tubos centrales.
- Cables Blindados: Se requiere una cortadora de cable blindado dedicada.
Preguntas Frecuentes
P1. ¿Cuál es el propósito de un pelador de fibra óptica?Un pelador de fibra óptica se utiliza para quitar revestimientos o cubiertas protectoras de los cables de fibra óptica sin dañar la fibra de vidrio del interior.
P2. ¿Se puede utilizar una misma herramienta pelacables para todos los tamaños de cables?No. Existen diferentes pelacables diseñados para diámetros específicos (p. ej., 0.25 mm, 0.9 mm, 2-3 mm, 8-28 mm). Usar una herramienta incorrecta puede dañar la fibra.
P3. ¿Cuál es la diferencia entre un pelacables y unas tijeras para cables?Los pelacables eliminan los revestimientos de la fibra, mientras que las tijeras para cables se utilizan para cortar hilo de aramida o pequeñas cubiertas durante la preparación del empalme.
P4. ¿Cómo sé si la profundidad de mi cuchilla es correcta?Si el decapante retira el recubrimiento limpiamente, sin rayar ni romper la fibra, la profundidad está ajustada correctamente. Un corte excesivo indica que se necesita un ajuste.
P5. ¿Es posible pelar cables blindados con herramientas de fibra convencionales?No. Los cables blindados requieren una cortadora de cables blindada dedicada para cortar las capas de metal de manera segura.
P6. ¿Para qué se utiliza la herramienta de acceso a tramo medio del MSAT?Crea una ventana limpia en los tubos de protección, dando acceso a las fibras en la parte media del tramo sin cortar todo el cable.
P7. ¿Cómo debo mantener mis herramientas para pelar fibras?Mantenga las hojas limpias, guarde las herramientas en un estuche seco y reemplace las hojas desgastadas regularmente para evitar dañar la fibra.
P8. ¿Se pueden utilizar pelacables coaxiales para fibras ópticas?Algunos pelacables de tubos coaxiales están diseñados tanto para cables coaxiales como para cables ópticos de tubo suelto, pero siempre confirme la compatibilidad con el diámetro del cable.
La inversión en herramientas de fibra óptica de alta calidad, como el Pelador Automático de Fibra Óptica WEICON, junto con un conocimiento profundo de su aplicación, es fundamental para cualquier profesional que trabaje en la instalación y mantenimiento de redes de comunicación. La precisión y la fiabilidad de estas herramientas aseguran la longevidad y el rendimiento óptimo de las infraestructuras de fibra óptica.
